NASA风化层采集滚筒结构设计方案

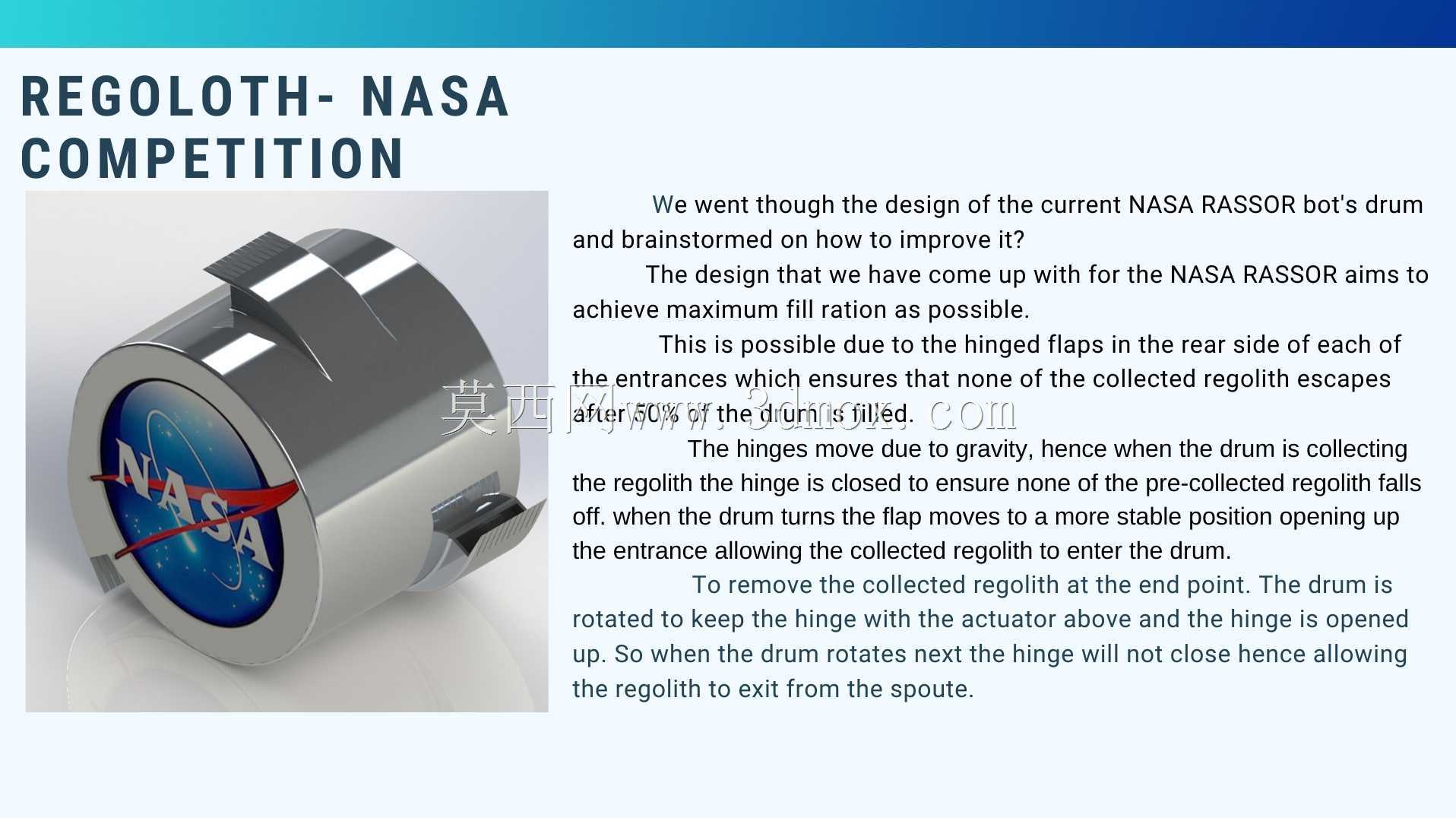

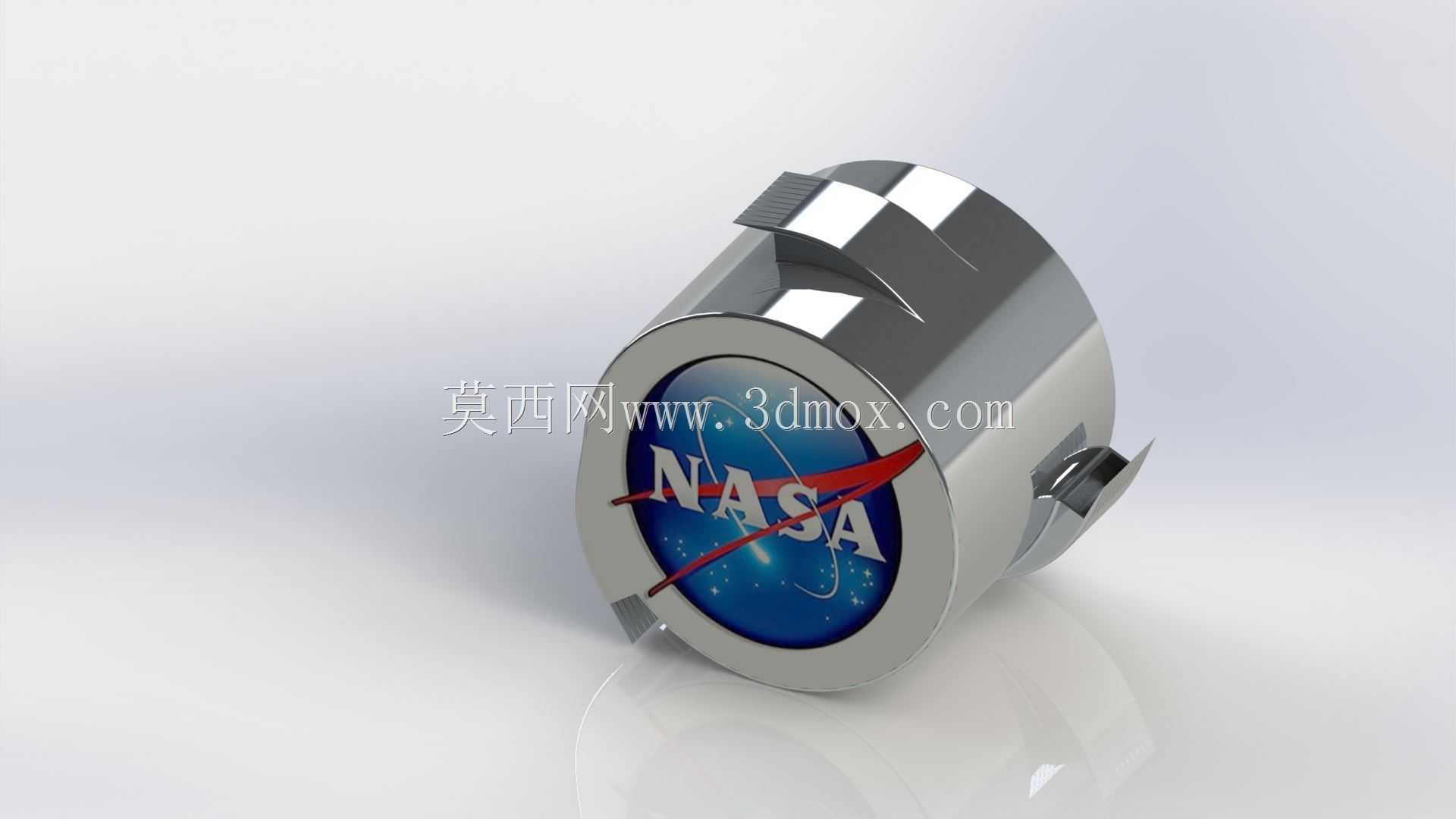

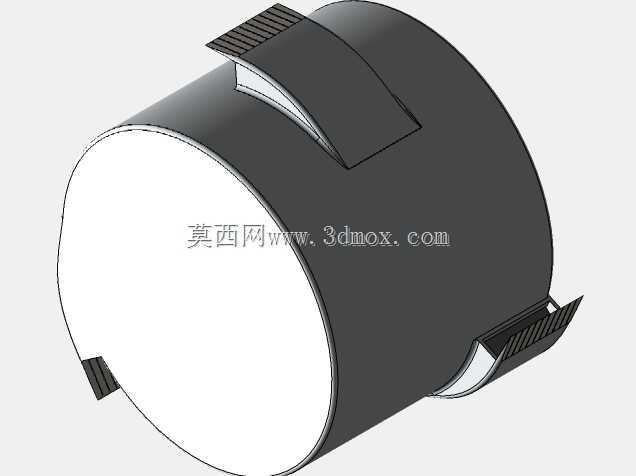

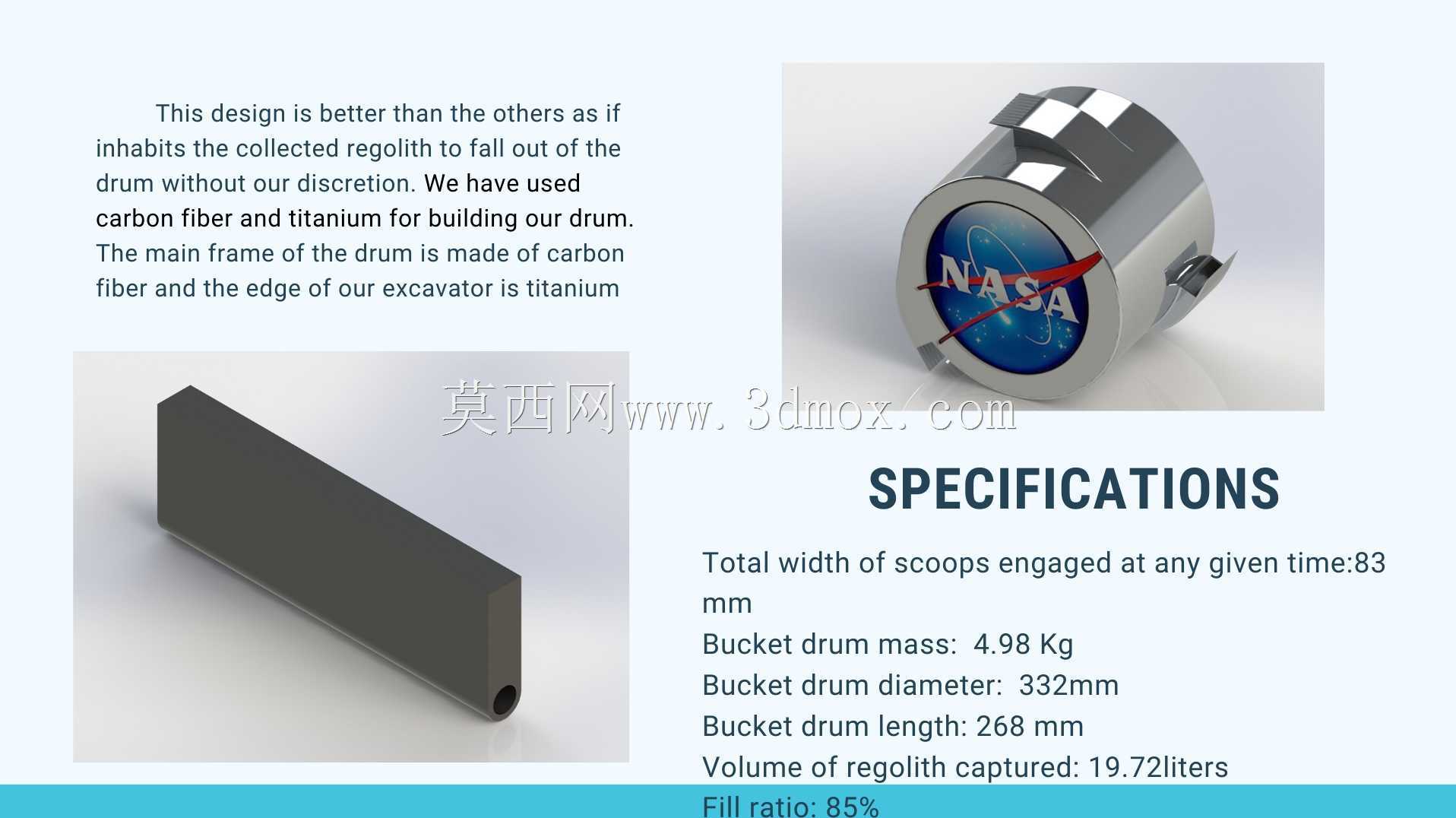

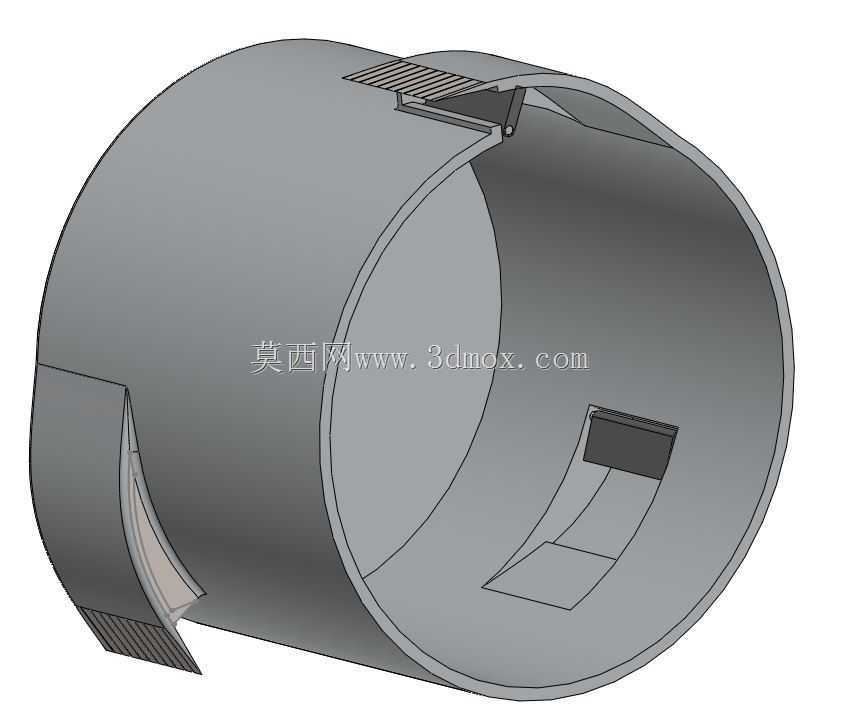

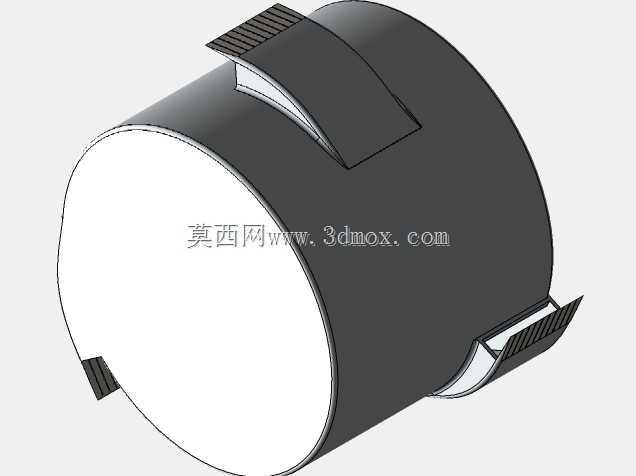

该装置面向地外天体风化层采样作业场景设计，核心适配行星表面探测机器人的采样作业需求，主要承担松散星壤的收集、暂存与转移功能，可在低重力、无大气的天体表面环境下稳定完成采样流程，无需额外配置复杂的主动驱动密封结构，依靠自身结构特性与重力、离心力作用实现动作切换。整体采用回转式滚筒作为核心承载主体，滚筒周向均匀布置多组采样入口，每个入口后侧配置铰链式活动挡板，挡板的铰接位置经过反复配重校核，可在滚筒回转过程中依靠自身重力与离心力自动切换开合状态，无需额外布设驱动元件与控制线路，大幅降低采样机构的整体重量与故障概率。滚筒回转采样过程中，当单个入口转动至朝向星壤表面的作业区间时，挡板在重力作用下自然垂落打开入口，随着滚筒持续转动切入星壤层，松散风化层颗粒顺着入口进入滚筒内部容腔；当该入口随滚筒转动离开星壤接触区间、容腔内填充率达到设计阈值时，挡板在离心力与重力共同作用下翻转至入口后侧形成密封遮挡，避免已收集的风化层颗粒在滚筒持续回转过程中从入口洒落，保障单次采样的填充效率。当滚筒转动至卸料工位时，铰接挡板随滚筒姿态变化转动至解锁位置，入口保持常开状态，滚筒持续回转过程中内部暂存的风化层颗粒可顺着导流结构从指定喷口排出，完成采样物料的转移作业。结构设计上充分考虑了安装边界约束，整体滚筒采用薄壁回转体构型，径向尺寸适配探测机器人的行走轮系安装间距，轴向长度不超出机器人底盘的安装框架范围，可直接替换原有常规采样滚筒结构，无需对机器人底盘的安装接口、驱动转轴做大规模改动，铰链挡板的转动行程经过干涉校核，全程不会与滚筒内壁、外部安装支架、驱动执行器产生运动干涉，挡板边缘做圆弧过渡处理，避免在采样过程中卡滞大块星壤颗粒导致密封失效。容腔内部做光滑导流面处理，减少风化层颗粒在筒壁的粘附残留，提升卸料过程的顺畅度，整体结构无复杂异形曲面，加工成型难度低，可采用轻量化航天合金材料加工，整体重量控制在探测机器人的负载允许范围内，适配深空探测任务的载荷重量约束。
