月球探测用振动式样品采集装置结构

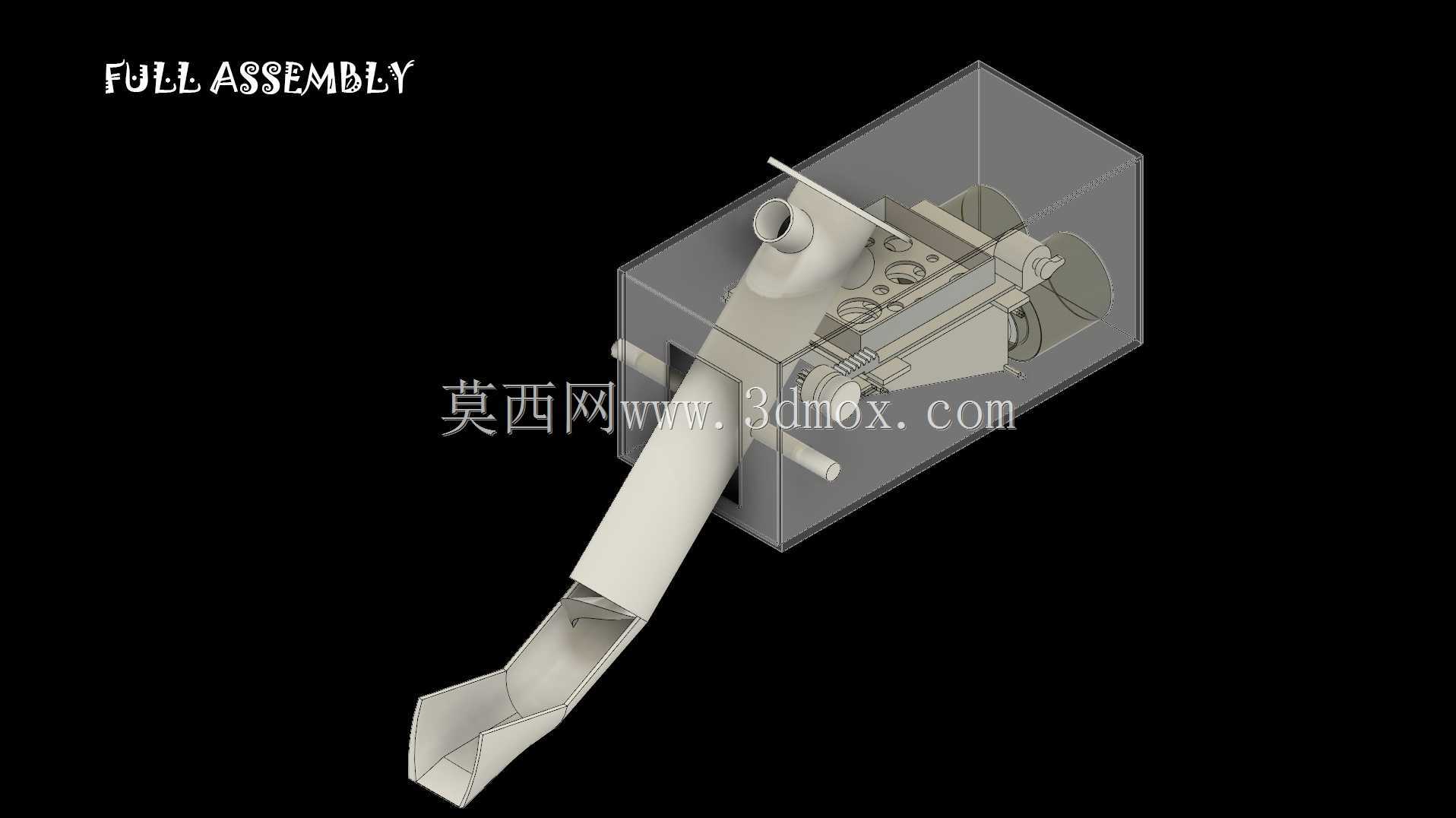

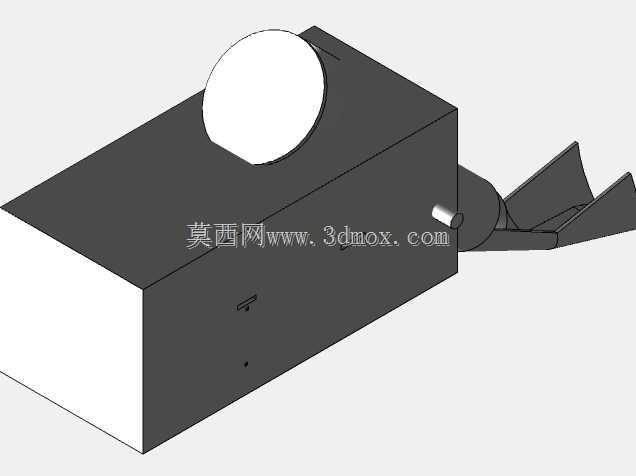

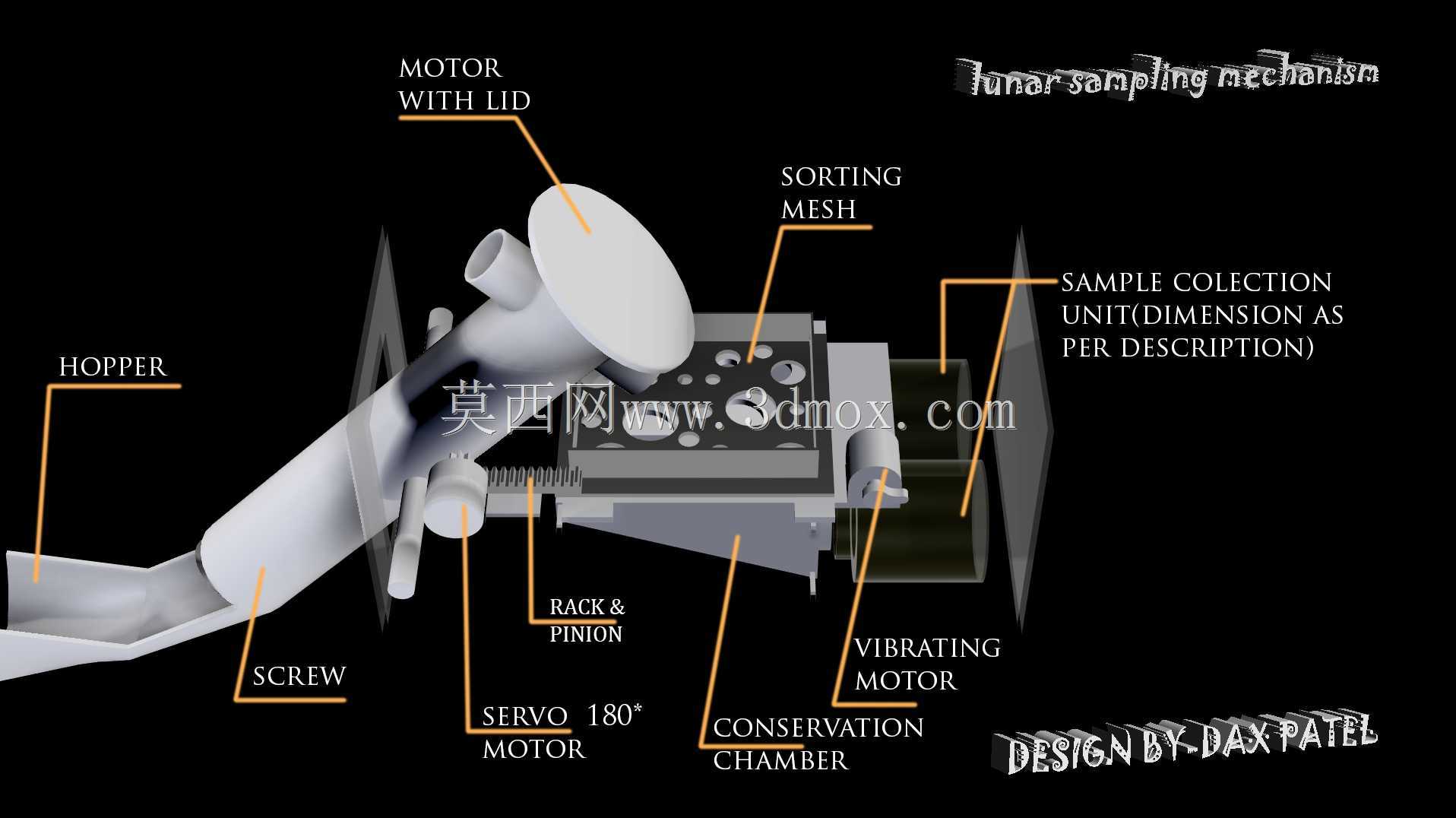

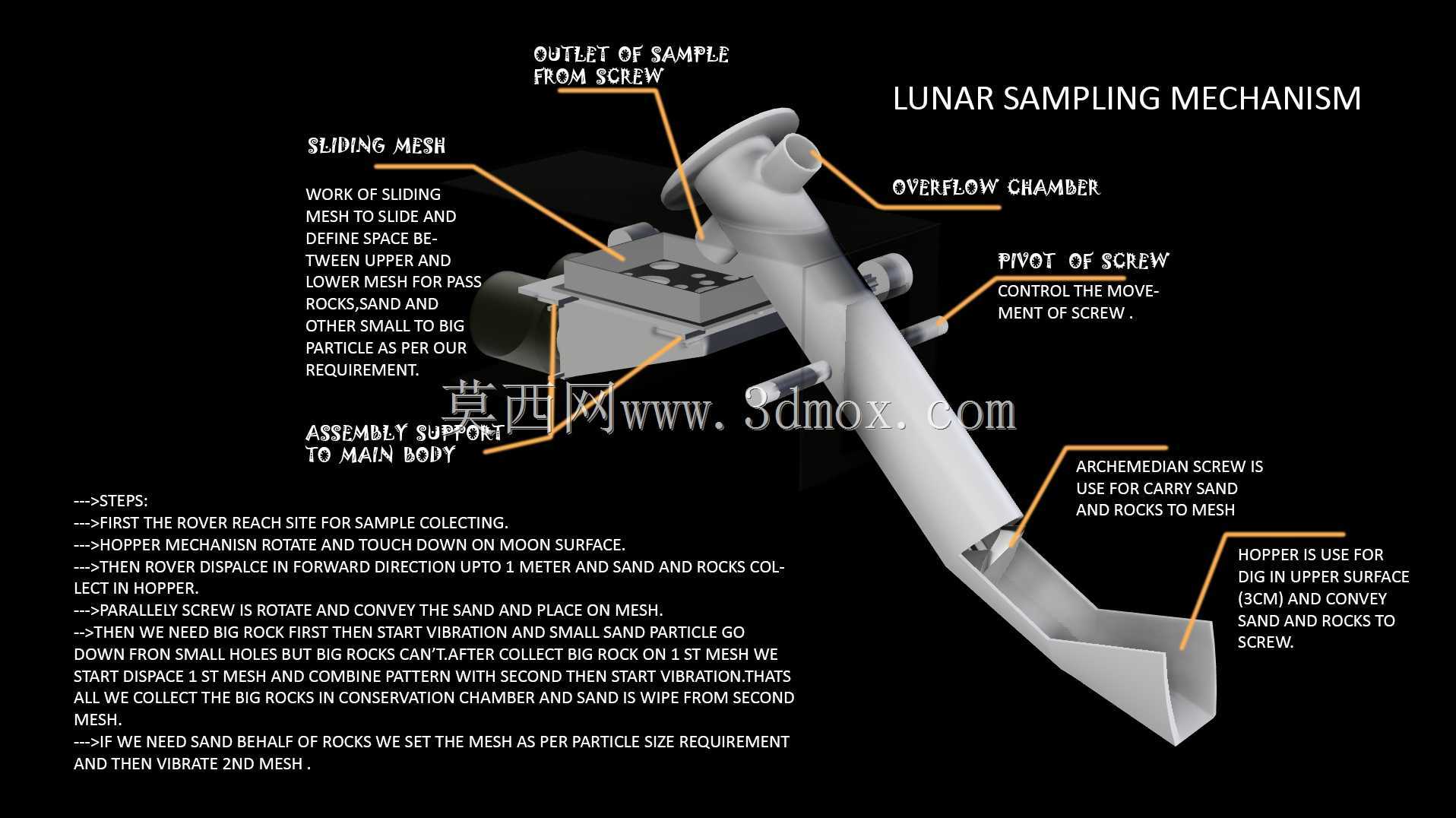

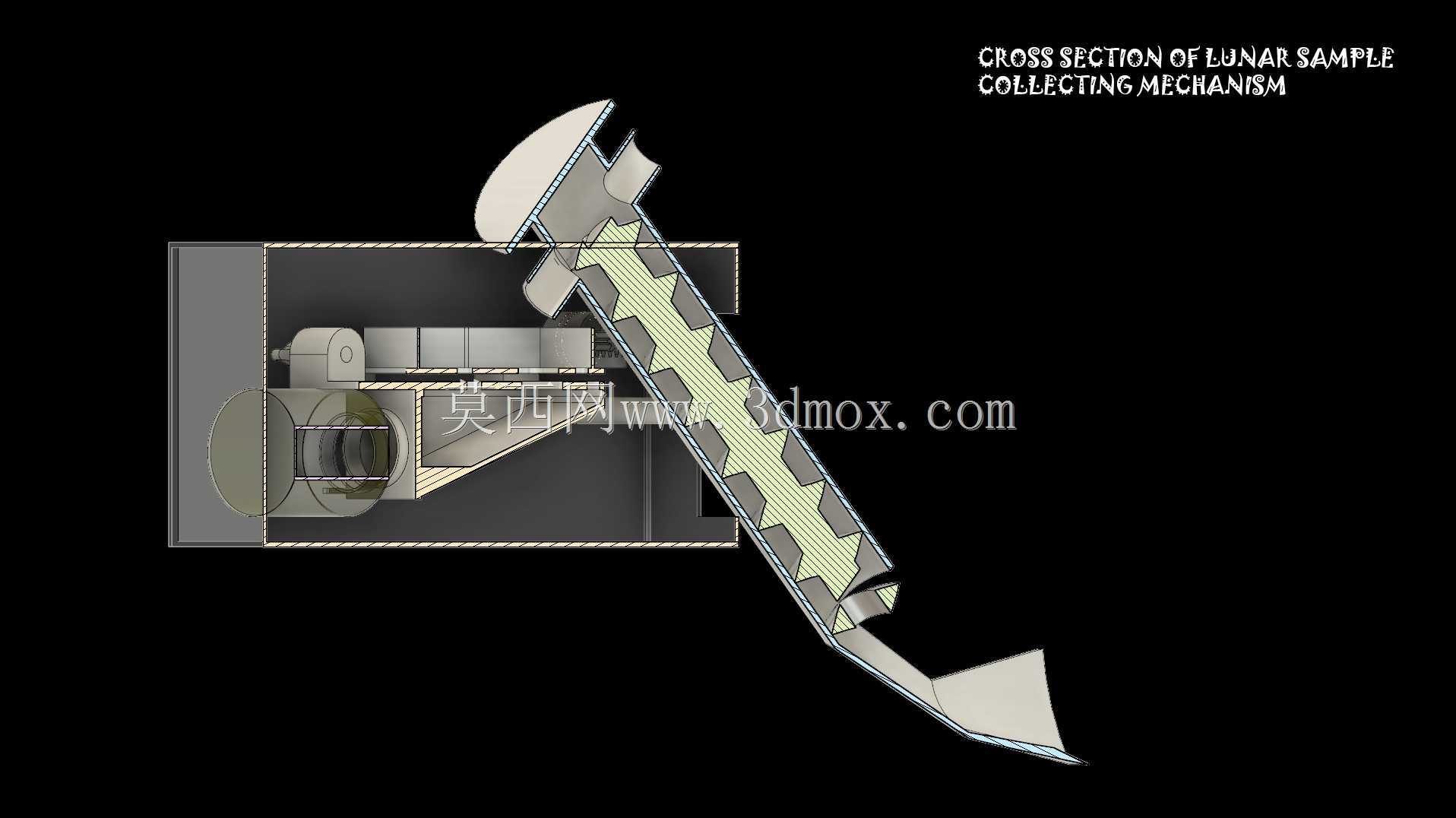

该采样装置面向地外天体探测任务中的月表样品采集场景设计，核心解决低重力、无大气环境下松散月壤与岩屑样品的可靠采集、筛分、暂存全流程作业需求，适配着陆器搭载的空间约束，可在探测任务中完成指定点位的表层及次表层样品获取作业，为后续星上样品分析或返回式样品封装提供预处理后的合格试样。装置整体采用模块化集成布局，将动力输入、样品输送、粒度筛分、振动驱动、样品存储多个功能单元沿轴向紧凑排布，最大限度压缩安装占用空间，适配航天载荷严格的体积重量边界要求，整体外轮廓无突出尖锐结构，避免发射阶段振动工况下与周边载荷发生干涉。动力端采用带防护端盖的驱动电机作为主输送动力，搭配螺旋输送构件完成进料端样品的定向输送，进料端设置敞口式接料结构，可在装置抵近月表时直接承接松散样品，无需额外的挖掘执行构件即可完成样品导入，降低机构复杂度与在轨故障风险。筛分单元采用带特定孔径的分选筛网结构，配合独立的振动电机提供高频微幅激振力，将输送至筛面的样品按粒度分级，符合粒度要求的细颗粒样品穿过筛网进入下方存储腔，大粒径岩屑则被阻隔在筛面上方，避免大颗粒卡滞后续管路或影响分析精度。筛分单元下方设置密封式样品保存腔，可在采样完成后封闭腔口，避免样品在探测器机动过程中洒落，同时隔绝星表环境的温度交变、宇宙射线直接照射对样品性状的影响。传动环节采用齿轮齿条副配合180度转角伺服电机，可实现采样端的角度调整，适配不同起伏程度的月表地形，无需整体移动着陆器即可完成小范围内的多点位采样作业，提升采样作业的覆盖范围。各运动构件均采用耐高低温、低挥发的航天级材料适配，运动副预留足够的真空环境冷焊防护间隙，所有紧固件均采用防松结构设计，可承受发射阶段的强冲击、振动工况，入轨后无需复杂的解锁调试即可直接开展作业。装置的安装接口采用标准化法兰连接形式，可直接适配现有深空探测着陆器的载荷安装面，安装定位精度要求宽松，现场总装工序简单，无需专用工装即可完成快速装配。
