航天发射用重载承重连接支架结构设计

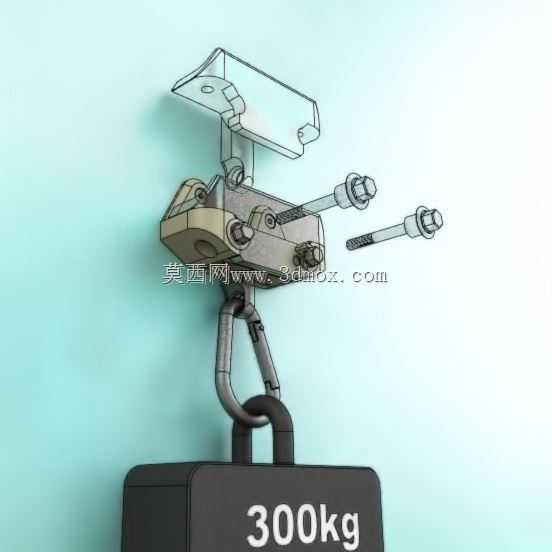

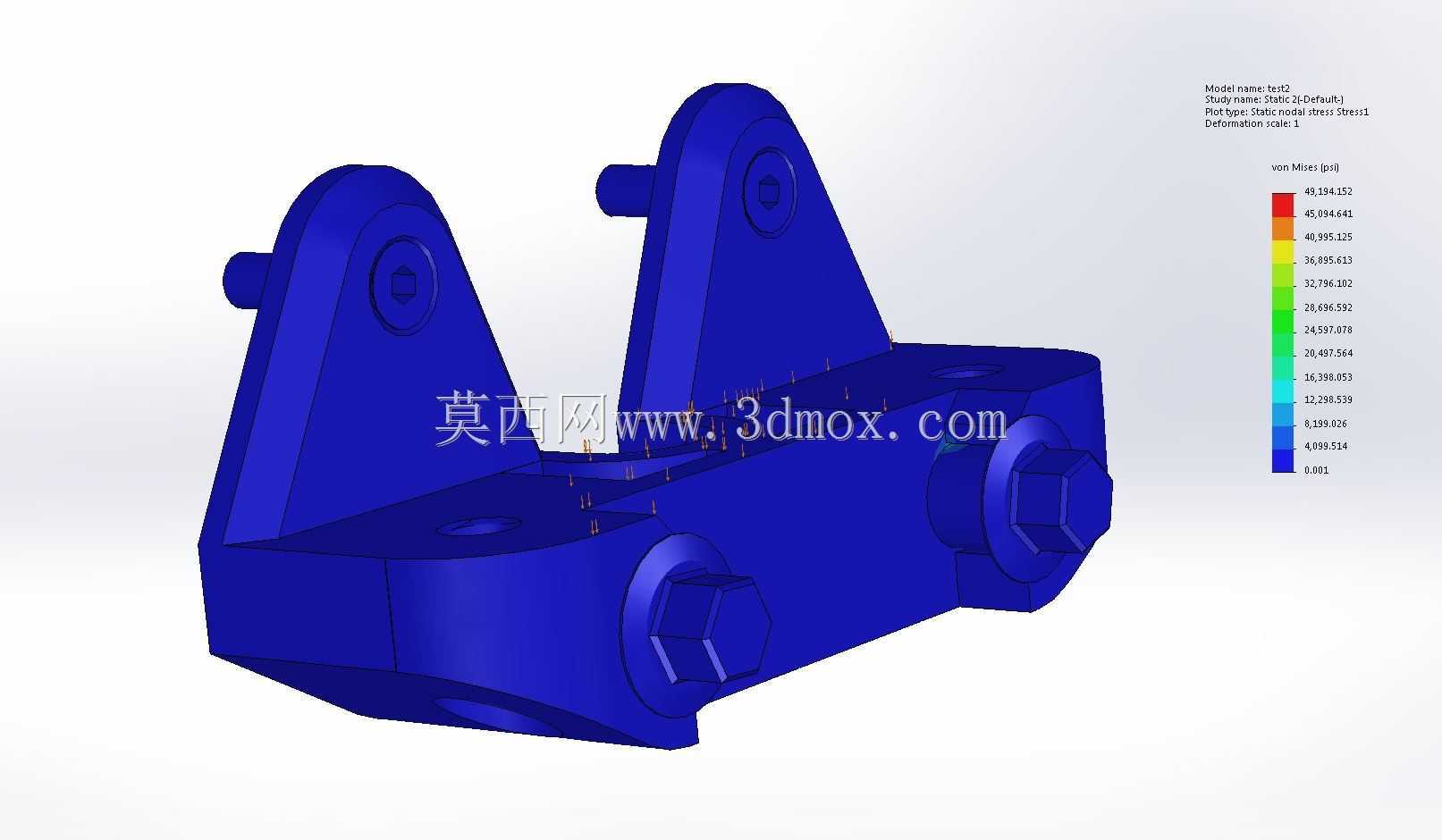

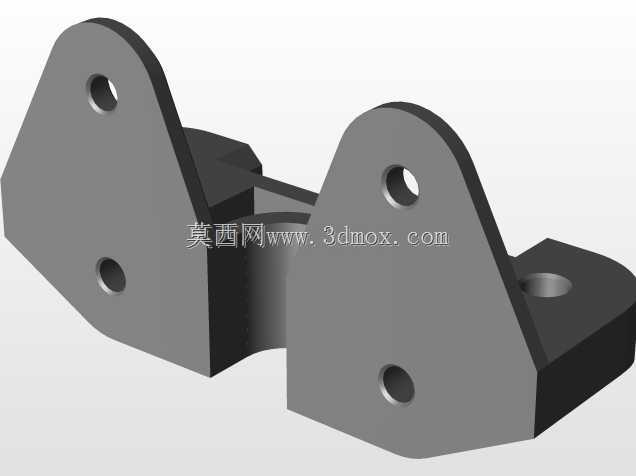

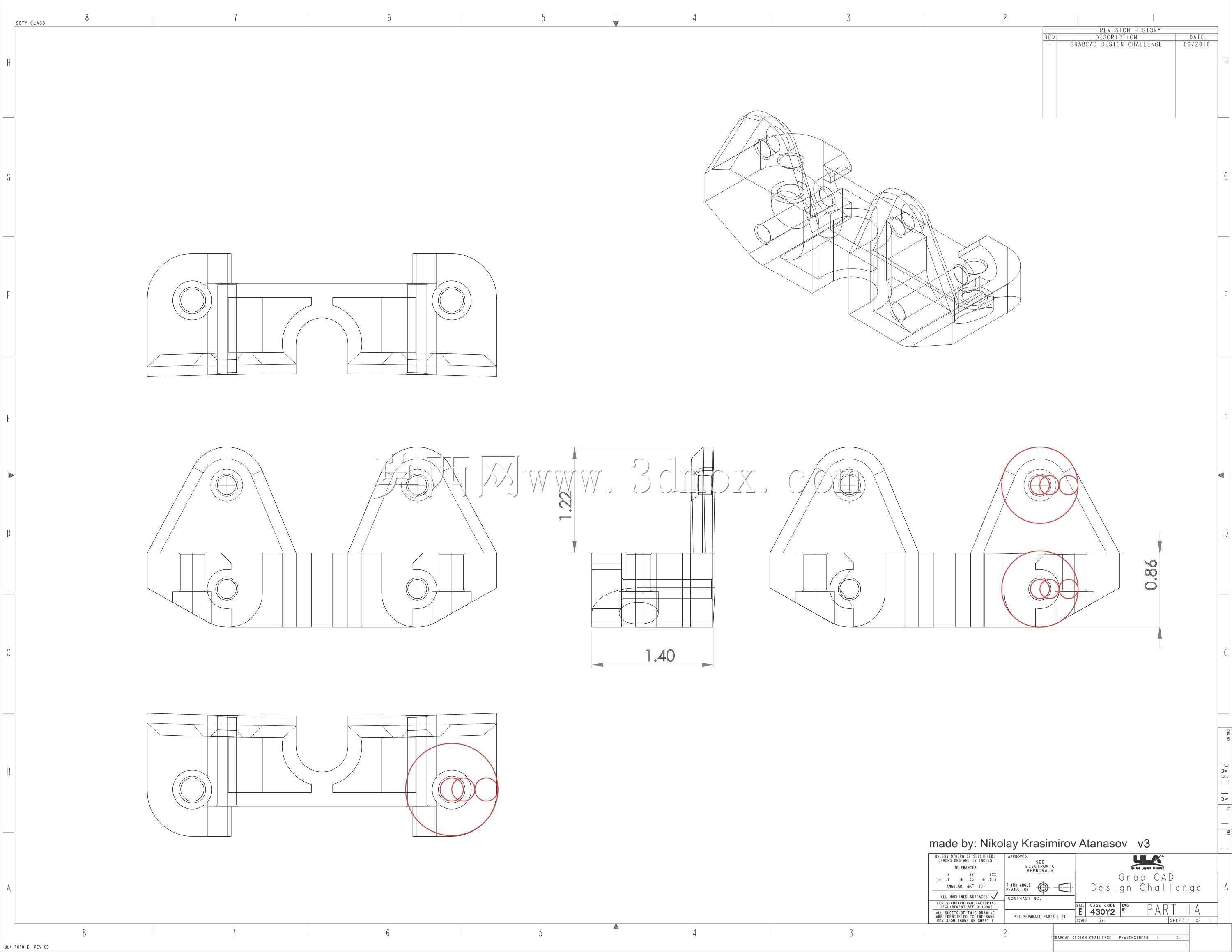

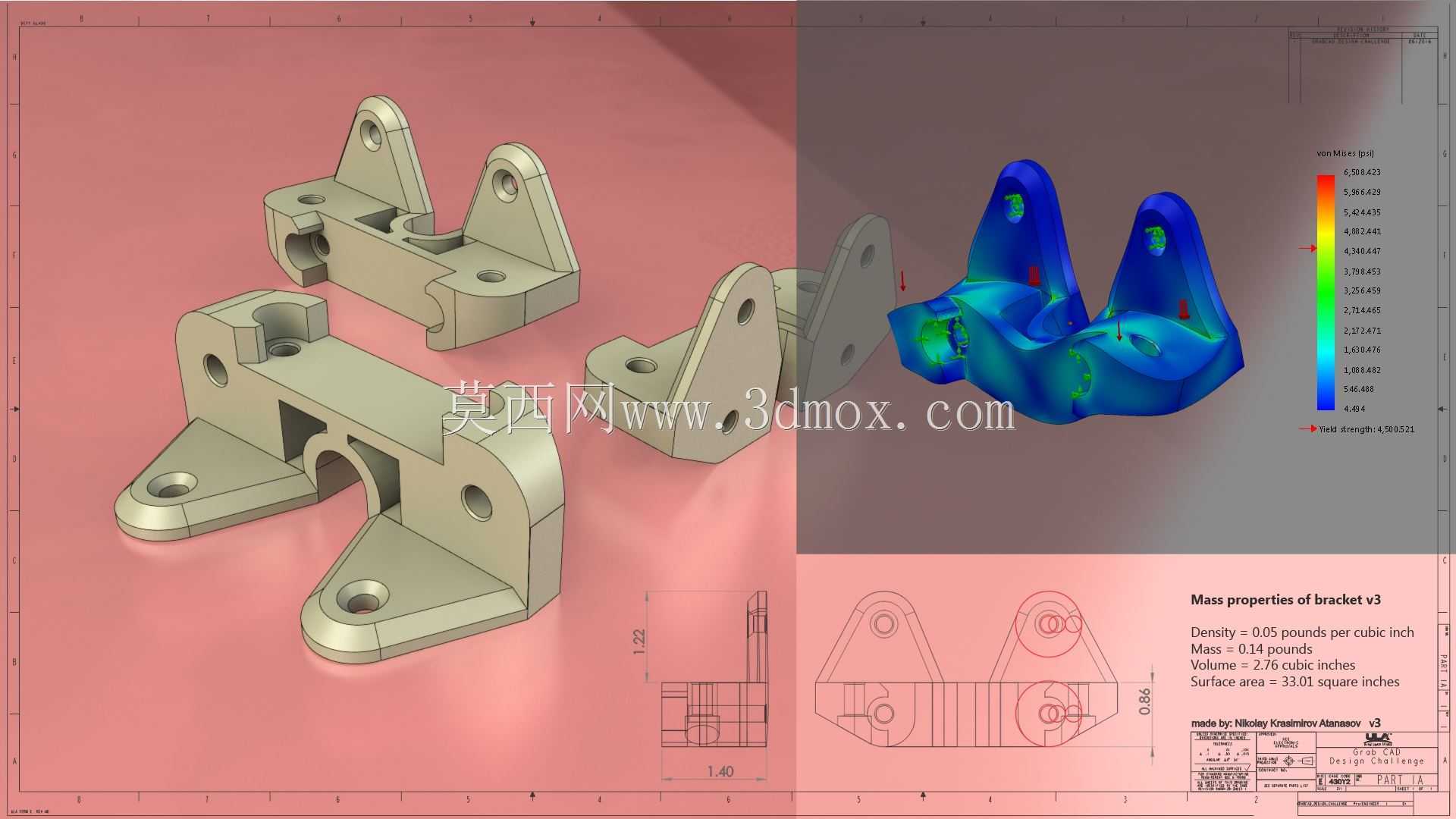

该结构件应用于航天发射场景的箭体硬件连接环节，核心作用是实现相邻箭体段或外挂载荷与主箭体的刚性连接，需承受发射阶段的交变振动、冲击载荷以及静态挂载重量，设计要求承载能力不低于300kg，同时需兼顾挂载稳定性与结构可靠性。从结构功能来看，该支架采用双立耳加底座的构型，底座设置三个带沉孔的安装孔，用于通过紧固件与箭体壁面贴合固定，沉孔设计可避免紧固件端头突出，减少对周边管路、线缆排布的干涉；双立耳上的同轴通孔用于穿装连接销轴，实现与被挂载部件的铰接，孔位同轴度公差控制在0.02mm以内，避免销轴装配后出现卡滞或局部应力集中。设计过程中优先保障结构可靠性，没有过度追求轻量化减重，因为该部位属于发射阶段的关键承力点，若过度削减壁厚会导致结构刚度不足，发射过程中受振动影响出现疲劳断裂的风险会大幅提升，因此在立耳与底座的过渡区域设置了大圆角过渡，分散应力集中系数，同时通过有限元仿真对结构受力进行校核，应力云图显示最大应力出现在立耳孔周边以及底座与立耳的衔接位置，均低于材料许用应力值，安全系数满足航天硬件的设计规范。安装边界方面，支架底座贴合面需与箭体壁面的安装平面完全贴合，平面度公差不大于0.05mm，挂载点的位置尽量贴近壁面设置，减少挂载载荷对支架形成的弯矩，避免支架在承受载荷时出现弯曲变形；立耳的间距尺寸与被挂载部件的连接耳片尺寸匹配，销轴装配后保留0.1mm以内的间隙，既保证铰接转动的灵活性，又避免间隙过大导致发射过程中出现撞击异响与额外冲击载荷。结构的材质选用高强度航空铝合金，兼顾强度与重量要求，表面做阳极氧化处理提升抗腐蚀能力，适应发射场的复杂环境条件。从实际使用场景出发，该支架的设计没有采用冗余的复杂构型，所有结构特征都服务于承力与安装需求，底座的凹槽结构既可以减少加工材料去除量，又能为安装时的定位提供基准，立耳侧面的减重孔在不影响整体刚度的前提下，适当降低了结构自重，平衡了可靠性与轻量化的需求。
