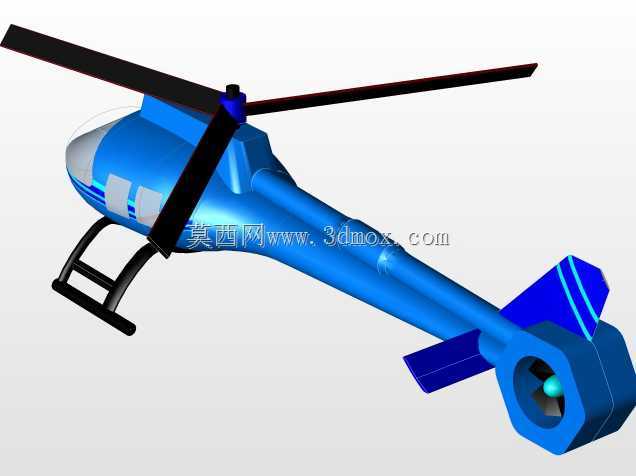

涵道尾桨式轻型民用直升机结构造型

这款涵道尾桨布局的轻型直升机，在结构设计上充分考量了低空作业场景的实际使用需求，整体机身采用流线型曲面过渡设计，能够在飞行过程中有效降低空气阻力，减少前飞过程中的紊流干扰。主旋翼采用常规跷跷板式结构设计，桨叶翼型经过气动优化，在保证升力输出效率的同时，能够降低旋翼旋转过程中的气动噪音，适配城市低空通勤、农林植保作业、空中巡查等多场景的使用要求。涵道式尾桨的设计是该机型的核心结构特点，将尾桨完全包裹在尾梁末端的涵道结构内部，一方面能够避免尾桨在低空复杂环境下与障碍物、地面人员发生剐蹭，提升低空作业的安全冗余，另一方面涵道结构能够对尾桨的气流形成导流作用，提升尾桨的操纵效率，降低侧风环境下尾桨失效的风险。机身前部设置有独立的乘员舱段，曲面风挡结构能够为驾乘人员提供足够的前向与侧向视野，舱体下部的滑橇式起落架采用管状钢结构设计，无需额外的液压收放机构，结构可靠性更高，能够在草地、硬质平地、简易起降坪等多种复杂地面条件下完成起降作业，起落架的结构高度经过匹配设计，能够在着陆冲击过程中提供足够的形变缓冲，吸收着陆过程中的冲击载荷，避免刚性冲击传递到机身主结构造成结构损伤。尾梁部分采用等截面过渡到涵道段的结构设计，内部预留了尾桨传动、操纵线系的布置空间，结构强度能够满足机动飞行过程中的扭矩传递要求，尾梁上部设置的水平安定面能够在前飞过程中提供纵向稳定力矩，提升飞行过程中的姿态稳定性。整体外形尺寸适配轻型直升机的起降场地要求，机身宽度控制在合理范围内，能够在普通民用直升机停机位完成停靠，旋翼旋转半径经过优化，在保证升力要求的前提下尽可能缩小占地空间，适配狭小场地的起降作业需求。在结构建模过程中，各曲面段的衔接公差控制在合理范围内，主旋翼与机身的连接结构、尾桨涵道与尾梁的连接位置都做了结构加强处理，能够为后续的结构强度校核、气动仿真分析提供准确的模型基础，也可作为同类型轻型直升机概念设计阶段的结构参考。
