航空飞行器前起落架结构装配设计

该前起落架结构主要应用于固定翼航空飞行器的前机身下部位置，承担地面滑行阶段的机身前部载荷支撑、滑行转向以及着陆冲击缓冲核心功能，是飞行器起降系统中不可或缺的关键承力部件。从结构设计逻辑来看，整套装配采用支柱套筒式核心承力架构，主承力支柱作为核心传力路径，将地面传递的垂直冲击载荷、滑行转向扭矩、侧向风载荷逐层传递至机身对接接头，设计过程中优先保证传力路径的短捷顺畅，避免出现应力集中的锐角转接结构，所有承力接头位置均做圆角过渡与局部加厚处理，匹配实际工况下的疲劳寿命要求。

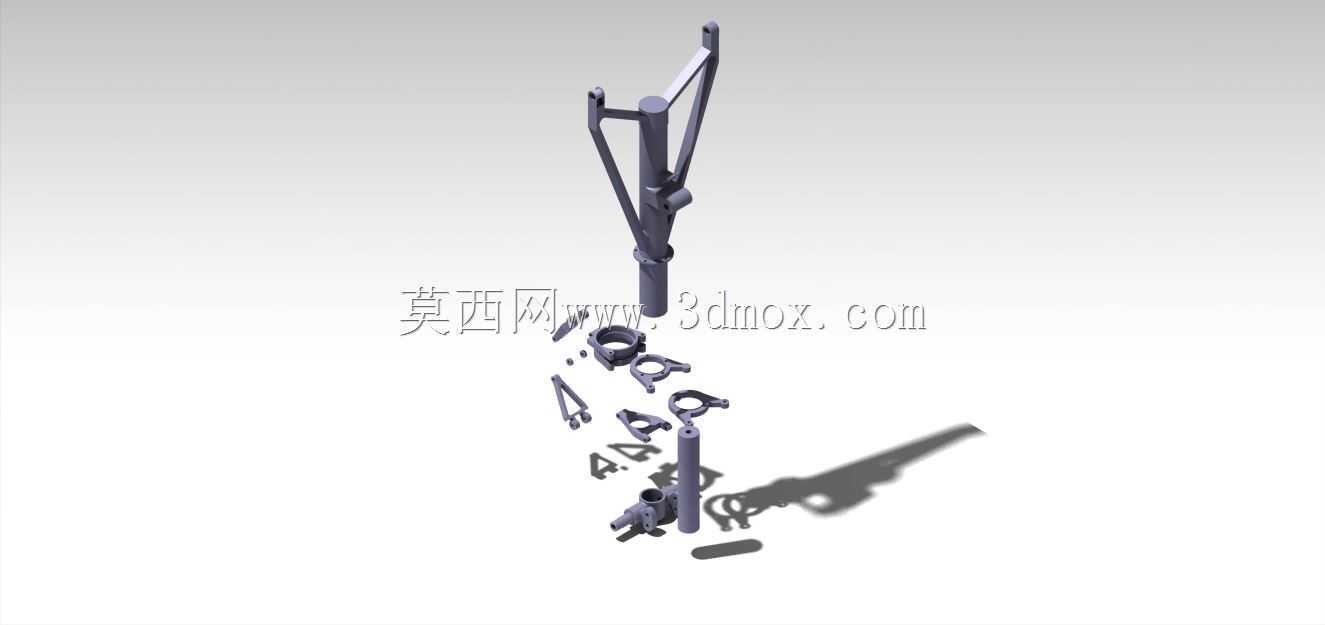

整套结构包含外筒、活塞杆、扭力臂、收放作动筒安装座、转弯机构连接耳片、机轮安装轴等核心子部件，其中扭力臂组件采用上下铰接的分体式结构，既可以约束活塞杆与外筒之间的周向转动，保证转向动作的扭矩传递，又不会干涉减震行程内的轴向相对滑动，铰接位置的衬套安装边界预留了足够的润滑介质存储空间，适配长期往复运动的磨损补偿需求。收放机构的连接点位经过反复迭代校核，保证收放过程中作动筒的推力行程与起落架的转动角度匹配合理，不会出现运动死点，收放到位后锁钩的啮合深度满足过载工况下的防脱开要求，同时整套结构在收起到位后的外形轮廓可以完全适配机身起落架舱的内部安装边界，不会与舱内周边的管路、线束、其他机载设备产生运动干涉。

在安装接口设计上，主支柱上端的机身对接法兰采用多螺栓均布布局，螺栓孔的位置度公差严格控制，保证装配后支柱的垂直度符合设计要求，避免地面滑行阶段出现额外的偏磨载荷。机轮安装轴的同轴度、轴肩定位尺寸均按照实际航空机轮的安装标准设定，可直接匹配对应规格的航空机轮与刹车组件的安装需求。减震器的内部流道结构在建模时做了等效简化，保留了核心的油腔、阻尼孔布局逻辑，可用于后续的落震仿真分析、收放运动学仿真的基础模型使用，结构拆分完全按照实际装配层级划分，各子零件的装配约束关系符合实际工艺装配顺序，可直接用于生成装配工艺示意、开展干涉检查、结构有限元分析前处理等工作，对于航空起落架方向的结构设计人员、相关专业的教学演示场景都有实际参考价值。
