压力比3.2强制涡流低压二级涡轮结构

这类带强制涡流设计的低压二级涡轮，主要应用在中小型燃气轮机、微型涡轮喷气发动机以及工业尾气能量回收透平装置的低压级组段，承担着将上游来流的压力能与热能转化为旋转轴功的核心作用，是整套透平设备里衔接高压级输出与下游负载的关键做功部件。从实际运行工况来看，该级涡轮的设计压比设定为3.2，适配入口压力在0.3-0.6MPa区间的低压燃气或蒸汽来流，在额定转速下可稳定承接上游高压级排出的带余压气流，通过叶片流道的导向与膨胀作用，将气流的焓降转化为叶轮的旋转机械能，既可以直接驱动同轴的压气机叶轮完成空气压缩循环，也能通过输出轴连接发电机、泵类负载实现能量输出。

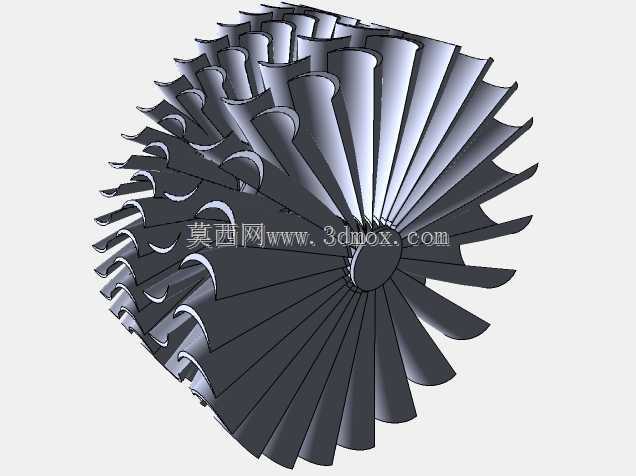

在结构设计层面，该涡轮采用整体式轮盘与扭曲叶片一体化的构型，叶片沿轮盘周向均匀排布，叶型从根部到顶部采用变截面扭转设计，匹配强制涡流的流场分布规律，能够让气流在叶栅流道内实现均匀的压力梯度分布，减少叶顶间隙泄漏与叶根处的流动分离损失，相比常规自由涡流设计的同级涡轮，在3.2的设计压比下能将轮周效率提升4%左右。安装边界上，轮盘中心设置有与主轴配合的定位轴孔，孔位周边预留有螺栓连接的沉孔位，可通过端面齿或者锁紧螺母实现与主轴的周向与轴向固定，轮盘背部设计有卸荷槽结构，能够平衡部分轴向推力，降低配套轴承的轴向负载。叶片的前缘做了小圆角钝化处理，可降低来流含微小杂质颗粒时的冲蚀磨损速率，叶身表面的流道顺滑过渡，没有突变的折角结构，能避免气流在流道内产生局部涡流造成能量损失。

从工程应用的适配性来看，该涡轮结构可直接用于100kW级微型燃气轮机的低压做功段，也可经过小幅尺寸缩放适配工业余热回收的膨胀机单元，在安装时需要注意叶顶与机匣之间的间隙控制在0.2-0.5mm区间，间隙过大会造成泄漏损失升高，间隙过小则容易在热态运行时因为叶片热膨胀出现碰磨故障。轮盘的材料选型需匹配运行温度，若用于燃气轮机工况需选用高温合金材料，若用于低温蒸汽或压缩空气膨胀工况则可选用高强度铝合金或不锈钢材料，建模时已经预留了不同材料下的热膨胀补偿尺寸余量，结构强度上可满足额定转速1.2倍的超速试验要求，轮盘与叶片的连接处做了圆角过渡，可降低应力集中系数，避免长期交变载荷下出现疲劳裂纹。
