无人机用小型外转子无刷直流电机结构

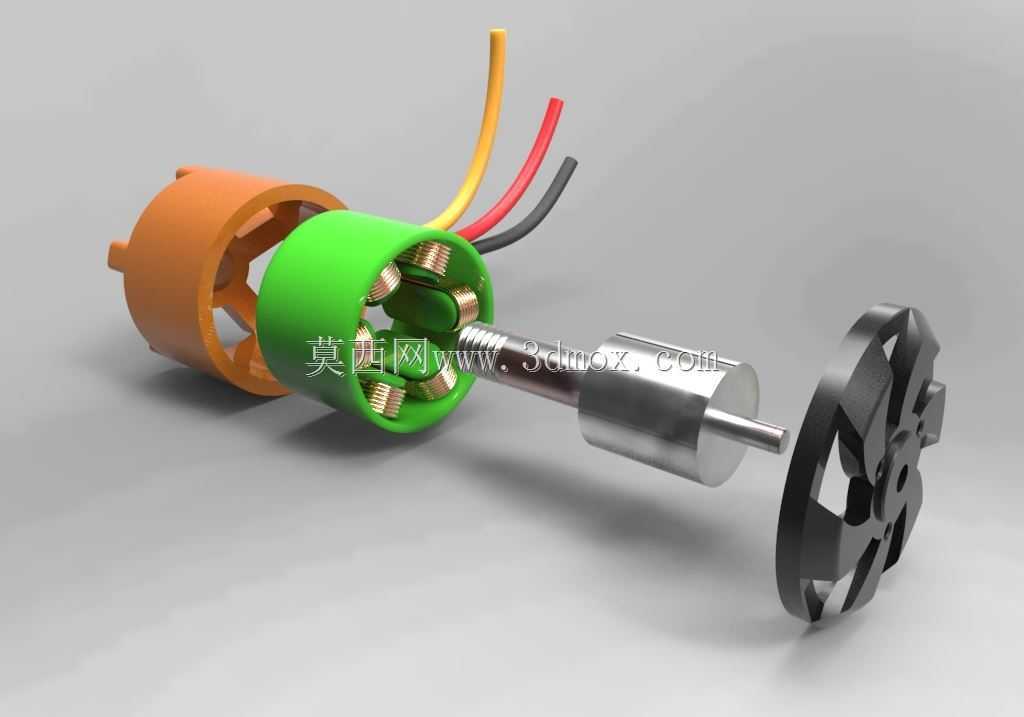

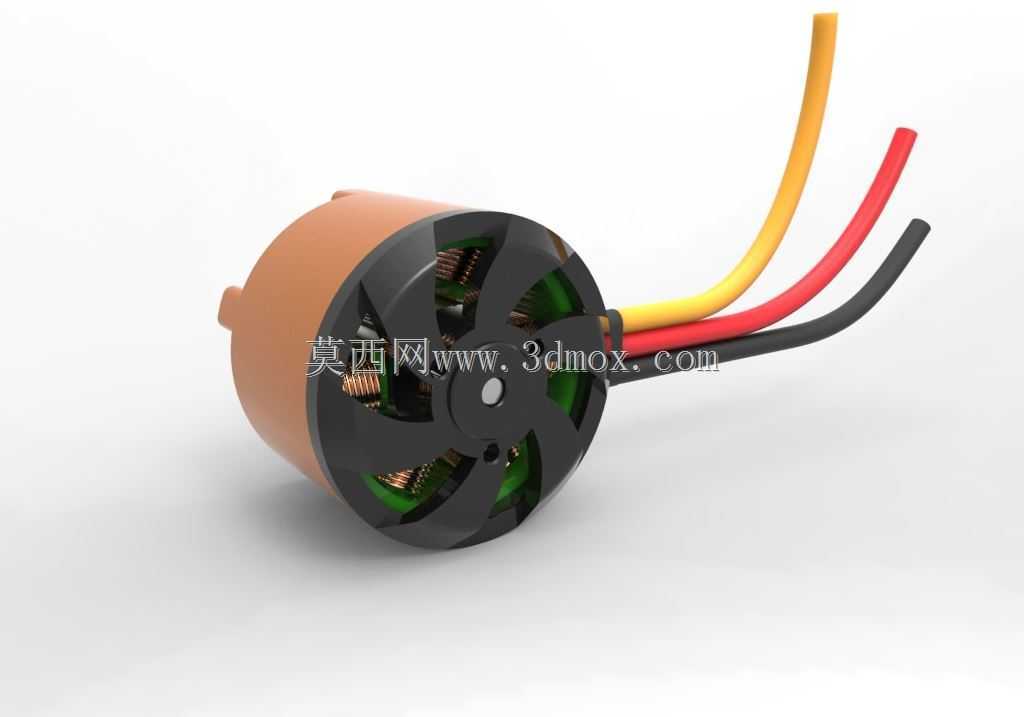

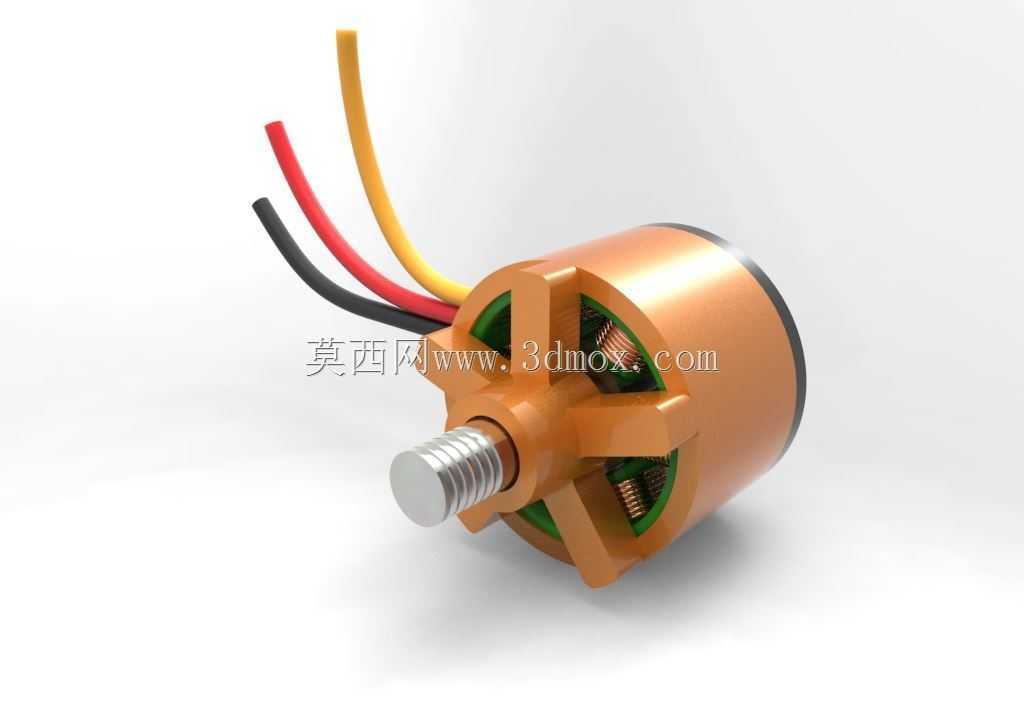

这款小型无刷直流电机采用外转子结构设计，核心适配小型多旋翼无人机、固定翼航模的动力输出需求，也可用于小型桌面云台、微型传动装置的动力源搭建。从结构设计逻辑来看，外转子结构的选型直接匹配航模类设备对扭矩密度的要求——转子外壳直接集成磁钢与安装位，转动惯量匹配桨叶负载特性，输出轴采用带外螺纹的金属轴设计，可直接通过螺母锁紧螺旋桨，省去额外的联轴器转接结构，适配航模快装的使用需求。出线端采用三根不同色的硅胶线，分别对应三相绕组的接线端，颜色区分可降低装机时的接线错误率，线径选型匹配该功率等级电机的持续载流需求，避免长时间大油门工况下线材过热的问题。定子部分采用多槽集中绕组布局，铁芯冲片选用高导磁硅钢片，兼顾铁损控制与槽满率平衡，绕组端部做了规整处理，避免与转动的转子内壁发生剐蹭。转子外壳采用一体化金属机壳加工，表面做了氧化着色处理，既提升散热效率，也能在户外飞行场景下抵御一定的潮气与沙尘侵蚀。安装边界上，电机底座采用十字交叉的安装凸台结构，四个安装孔位的孔距匹配主流小型无人机机臂的标准安装尺寸，安装面做了平面度处理，锁紧后可保证电机轴与机臂安装面的垂直度，避免高速转动时出现动平衡偏差。从实际应用场景出发，这类电机的工作转速区间覆盖低空航拍无人机的巡航与机动需求，扭矩输出特性匹配常见尺寸的螺旋桨负载，在额定电压下可输出足够的拉力满足小型无人机的起飞重量要求。建模过程中严格还原了实物的装配间隙，转子与定子之间的气隙宽度、轴承安装位的配合公差、出线孔的位置都做了1:1的还原，可直接用于无人机动力系统的装配干涉检查，也可作为航模动力选型阶段的三维装配参考，帮助结构工程师在整机布局阶段提前确认电机与机臂、电调、桨叶的空间匹配关系，避免装机时出现尺寸干涉。
