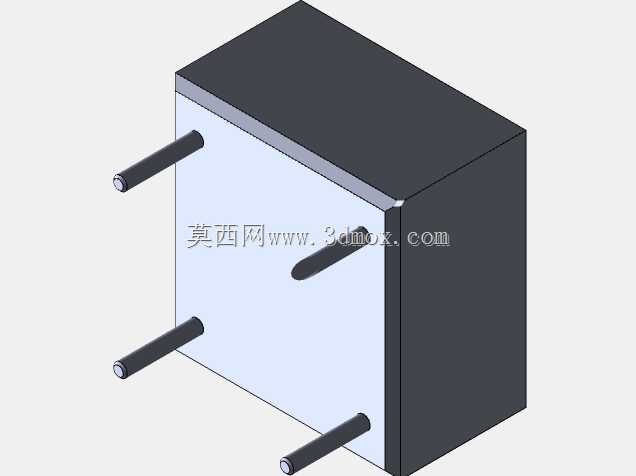

自动式塑料注射模具预检测试台结构

　　在注塑生产的前置准备环节里，模具上机前的预验证一直是容易被忽略却直接影响生产效率的环节——不少车间都遇到过模具吊装到注塑机上才发现合模偏差、顶出干涉、流道布局适配性差的问题，反复拆装不仅占用设备工时，还可能在吊装过程中磕碰模具型腔、碰坏精密镶件，造成不必要的成本损耗。这套自动式塑料注射模测试台，就是针对这类前置验证需求设计的离线检测工装，不需要占用注塑机生产档期，就能完成模具合模动作模拟、安装位适配校验、基础动作逻辑验证的工作。

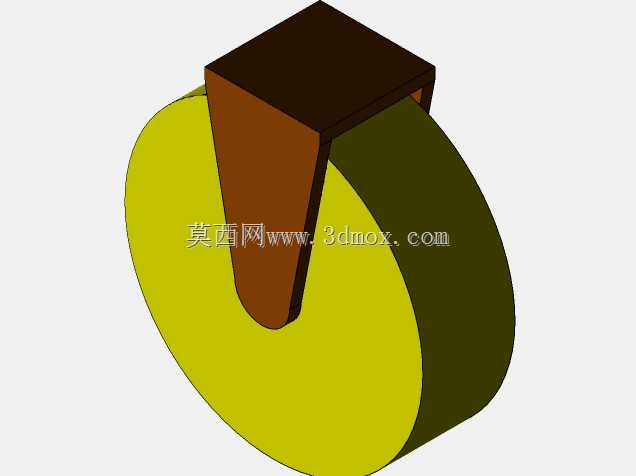

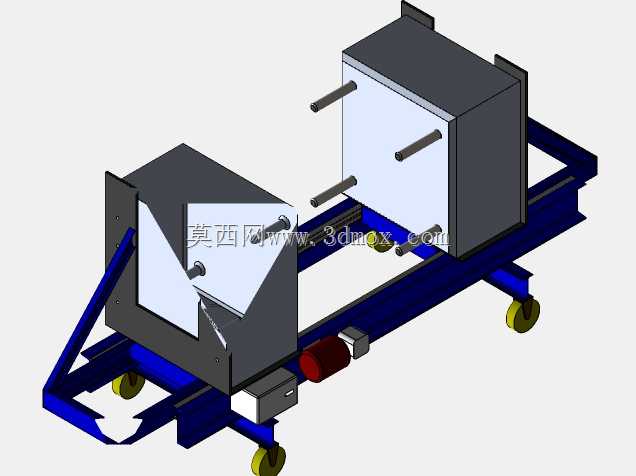

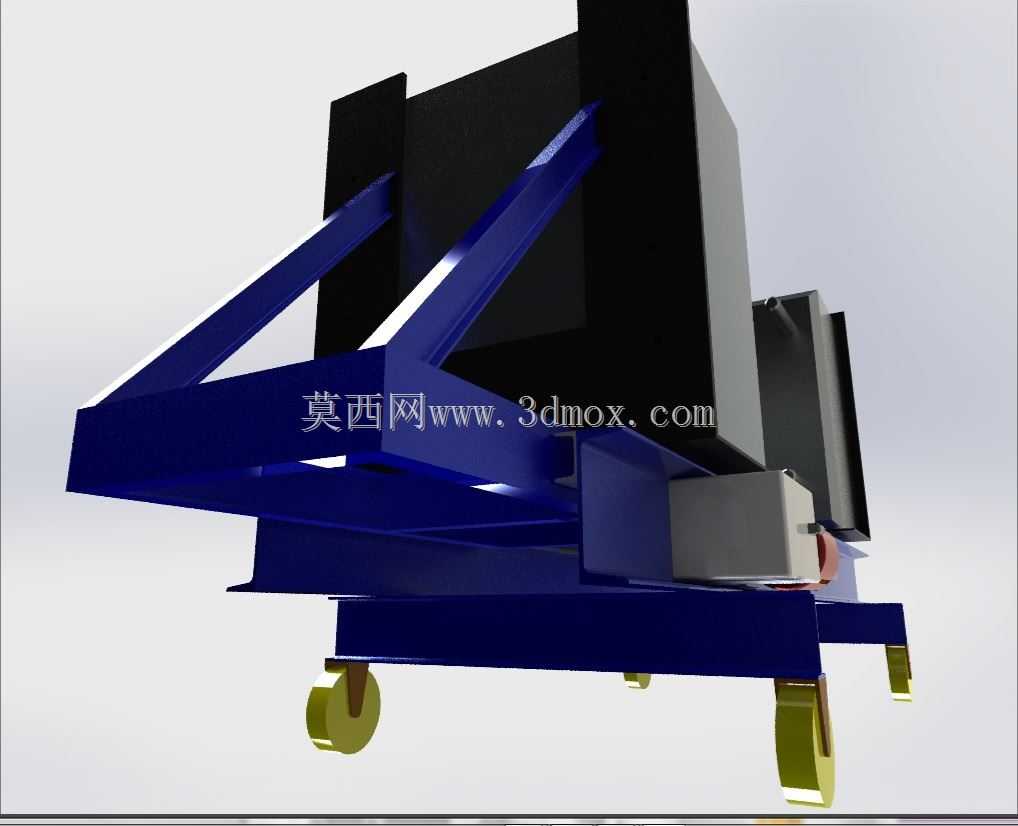

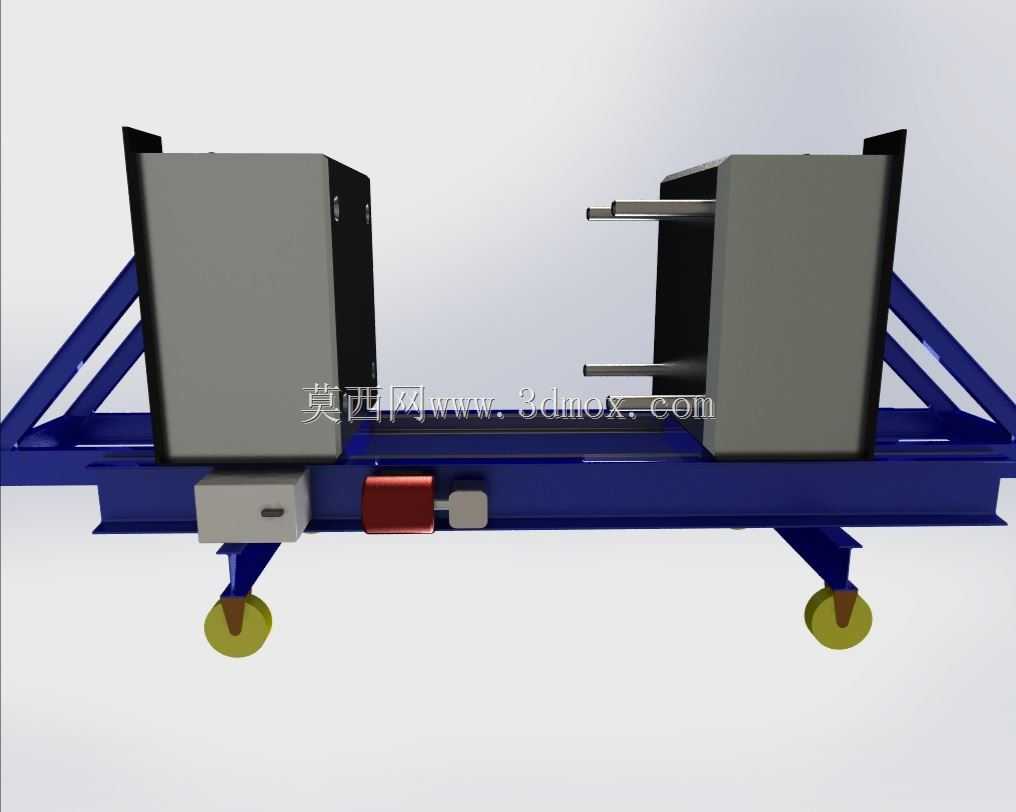

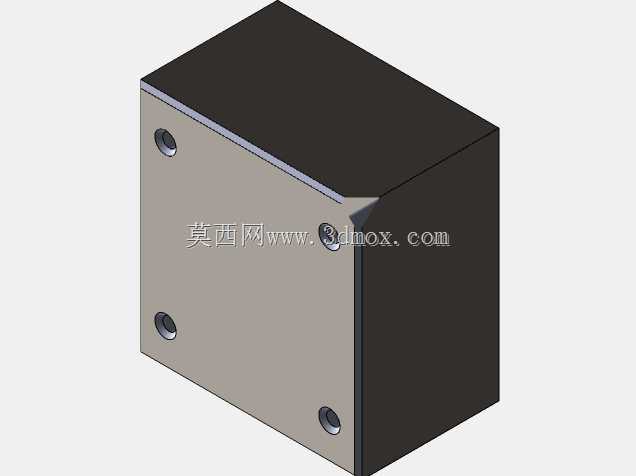

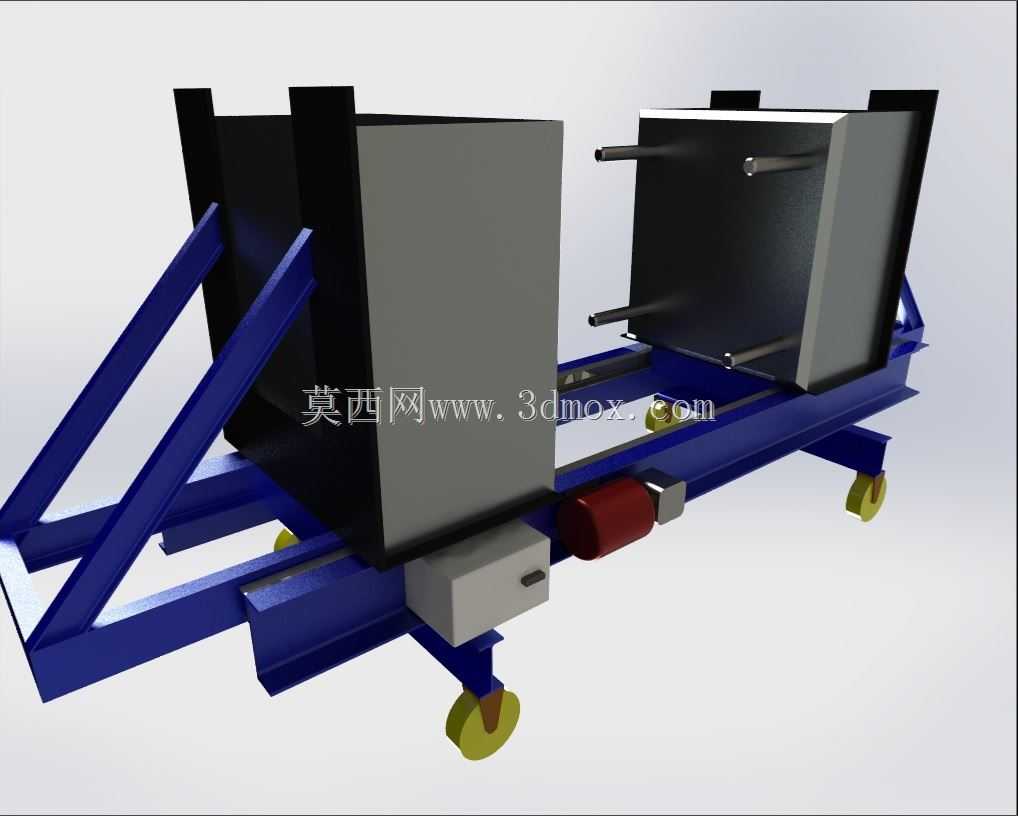

　　从结构布局来看，整套测试台采用型钢焊接的框架式底座作为承载主体，底座下方配置带刹车的万向脚轮，方便在模具维修区、装配区、注塑车间之间灵活转运，不需要额外配置吊装设备就能完成工位转移，适配多车间流转的使用场景。底座上设置两组平行的模具安装工位，左侧为固定装夹位，通过可调节的压块结构适配不同尺寸的模具定模部分安装，右侧为滑动装夹位，底部通过直线导轨与底座连接，由驱动组件带动完成水平方向的开合模动作，模拟注塑机的动模进给过程，两个装夹位的安装面都预留了标准T型槽与螺纹孔位，能兼容市面上多数中小型注塑模具的安装尺寸边界，装夹板的有效安装范围覆盖常见的100-500mm模宽规格，不需要额外制作过渡连接板就能完成装夹。

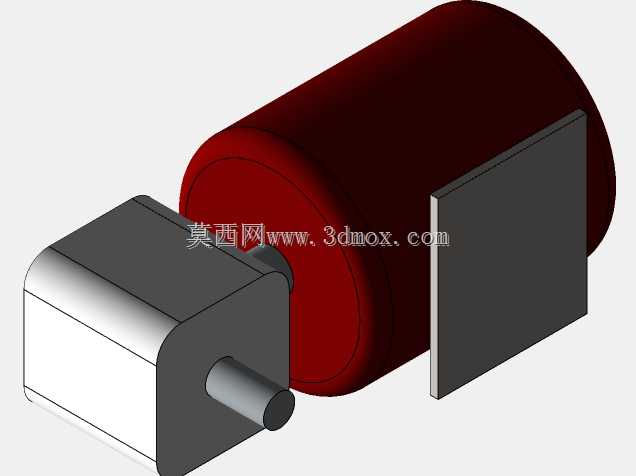

　　设计过程中没有采用复杂的高精度传动结构，核心思路是满足模具预验证的功能需求即可，毕竟这套工装的定位是辅助验证而非高精度检测设备，过高的精度冗余反而会提升制造成本，不符合车间一线工装的实用定位。滑动工位的驱动采用减速电机配合丝杠传动的结构，开合模的行程可以通过两端的限位开关灵活调节，最大开合行程能达到600mm，足够满足多数中小型模具的开模取件空间验证需求；两个装夹位之间还预留了顶出机构的安装空间，可以根据待测试模具的顶出形式，加装对应的顶杆、顶板驱动模块，模拟注塑机的顶出动作，验证模具顶出过程是否顺畅、有没有顶针卡滞、斜顶抽芯干涉的问题。

　　在实际应用场景里，这套测试台可以放在模具装配区使用，模具完成钳工装配、飞边处理之后，不需要等待注塑机排期，直接装夹到测试台上完成反复开合模测试，检查分型面贴合度、滑块抽芯动作是否顺畅、冷却管路接口是否存在干涉；也可以用于新模具入厂的验收环节，供应商交付的模具不需要直接上机，先在测试台上完成基础动作验证，确认没有结构问题再安排上机调试，能大幅减少注塑机的待机调试时间。对于做模具开发的工程师来说，这套结构也可以作为方案验证的原型载体，在新模具结构设计阶段，先通过测试台模拟安装空间，校验模具整体尺寸与注塑机拉杆间距、容模量的匹配度，避免出现模具做好之后无法装入目标注塑机的低级失误。

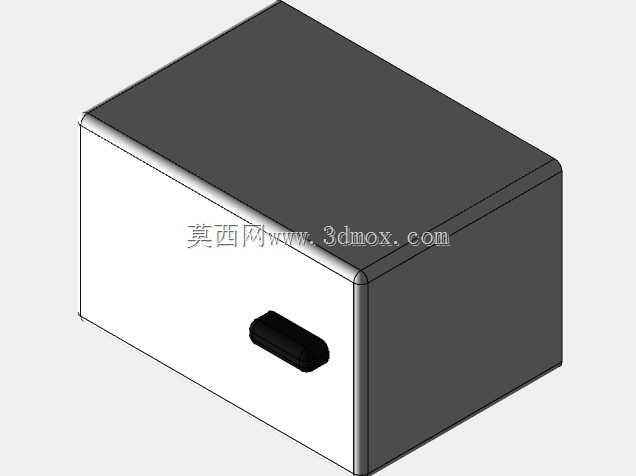

　　结构细节上，底座的型钢框架做了加强筋焊接处理，在两个装夹位的受力位置额外加焊了厚钢板补强，避免大重量模具装夹之后出现底座变形，影响开合模的同轴度；滑动工位的导轨采用侧装式防护结构，避免模具测试过程中掉落的铁屑、防锈油污进入导轨副，延长工装的维护周期；驱动组件的控制盒安装在底座侧方，设置了点动、连续动作两种控制模式，点动模式方便调试过程中逐段检查合模状态，连续模式可以模拟生产过程中的连续开合模动作，验证模具长期动作下的结构可靠性。另外在装夹位的侧边还预留了标准接口，可以根据后续使用需求加装合模力检测模块、开模阻力检测传感器，拓展工装的检测功能，不需要对主体结构做大规模改动。

　　不少一线模具工程师在做模具前期验证的时候，往往是通过天车吊着模具反复手动合模检查，不仅操作风险高，也无法模拟连续开合模的受力状态，这套测试台的结构思路就是把注塑机的开合模、装夹功能独立出来，做成轻量化的离线工装，既保留了模具验证需要的核心动作功能，又去掉了注塑机的射台、塑化等与预验证无关的结构，大幅压缩了工装的制造成本与占地面积，哪怕是小型模具加工车间也能配置使用。从安装边界来看，整套测试台的整体长度控制在1.8米以内，宽度在0.9米左右，高度不超过1.2米，不需要做特殊的地基固定，普通车间的硬化地面就能放置使用，脚轮的承载能力按照单轮500kg配置，整套台架的额定承载重量能达到1.5吨，覆盖了绝大多数中小型注塑模具的重量范围。
