RC航模带安装支架无刷电机结构设计

这款带安装支架的无刷电机，核心应用场景聚焦于小型固定翼RC航模的动力输出环节，区别于普通工业用无刷电机，其设计完全围绕航模轻量化、高推重比的使用需求展开。从实际用途来看，该组件承担着将电能转化为旋转机械能、驱动螺旋桨产生拉力的核心作用，配套的安装支架则直接解决了电机与航模机身的快速装配定位问题，避免飞行过程中电机移位导致的动力轴线偏移。

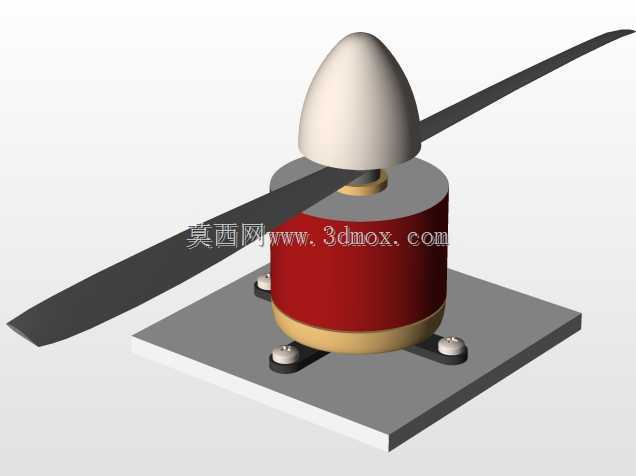

设计思路上，首先考虑了航模动力单元的装配兼容性，电机主体采用圆柱形壳体结构，上下端盖做了圆弧收边处理，既降低了飞行过程中的空气阻力，也能减少电机运转时的端部紊流对螺旋桨进气效率的影响。顶部的整流锥采用流线型卵状设计，与螺旋桨根部紧密贴合，能够打散桨毂位置的乱流，提升螺旋桨的气动效率，这一细节在小尺寸航模上对拉力提升的作用尤为明显。

安装支架采用方形平板结构，四个角点设置了带减震垫的固定孔位，孔位间距匹配常规小型航模的电机安装座标准尺寸，固定孔内嵌入的橡胶减震垫可以过滤电机高速运转时产生的高频振动，避免振动传递到机身影响飞控传感器的工作精度。电机与支架之间通过环形定位凸台实现同轴定位，装配时无需反复调整同轴度，降低了装机调试的难度。

从安装边界来看，电机主体的径向尺寸适配30级以内固定翼航模的机头容纳空间，支架的方形轮廓不会超出航模机头的整流罩范围，螺旋桨的旋转半径与支架边缘预留了足够的安全间隙，不会出现桨叶擦碰支架的问题。电机定子与转子的配合间隙控制在极小范围内，运转时的磁阻损耗更低，能够在轻量化的基础上保证足够的扭矩输出，适配两叶螺旋桨的负载特性，在航模起飞阶段能够提供充足的瞬时拉力，巡航阶段也能维持较低的电流消耗，延长航模的续航时间。整体结构没有多余的冗余设计，每个部件都兼顾了功能实现与减重需求，完全匹配RC航模动力系统的使用特性。
