简易木质DIY四旋翼无人机机架结构

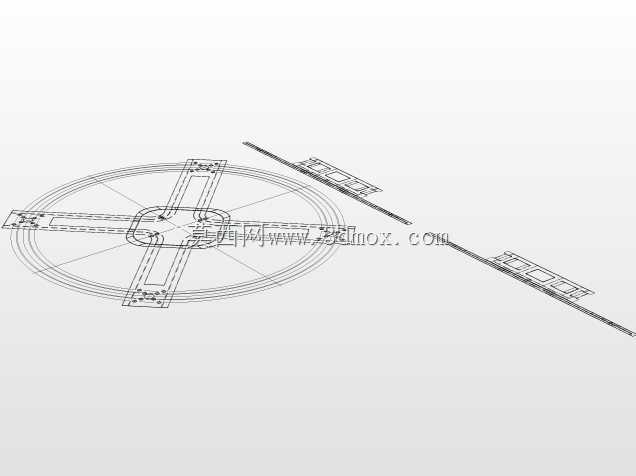

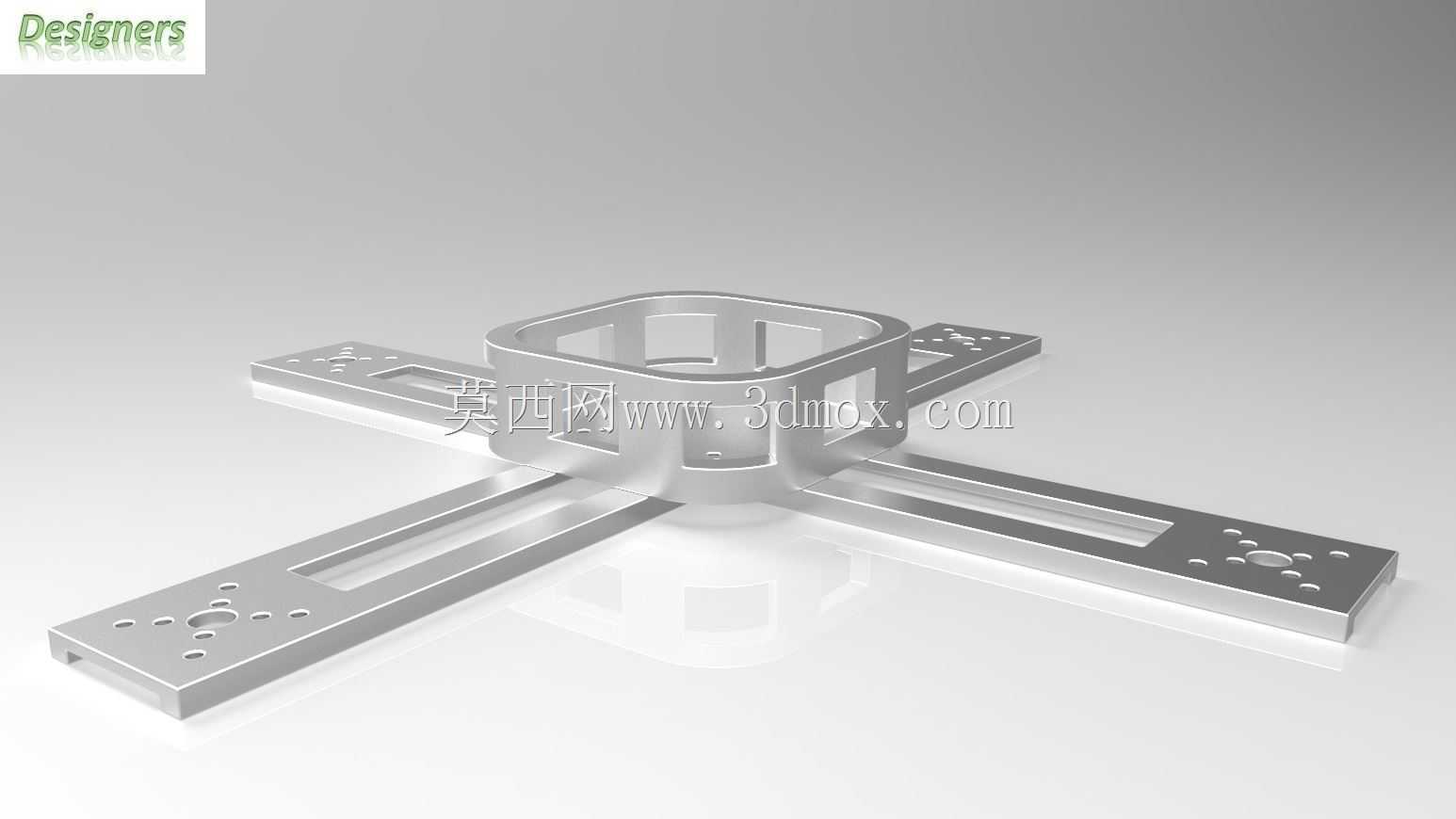

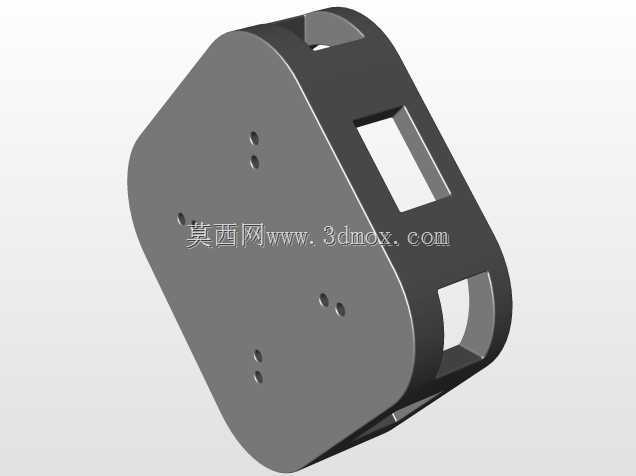

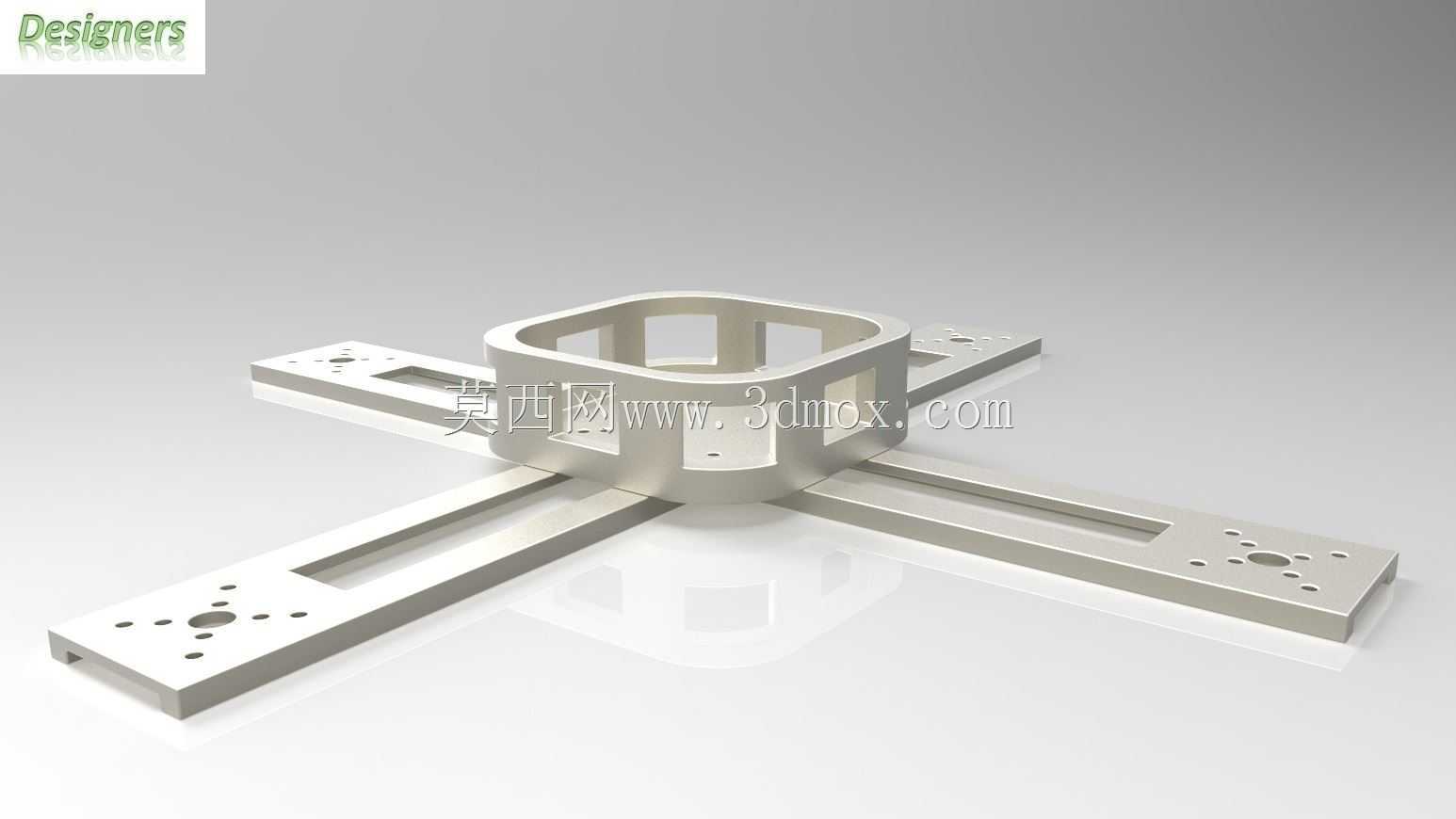

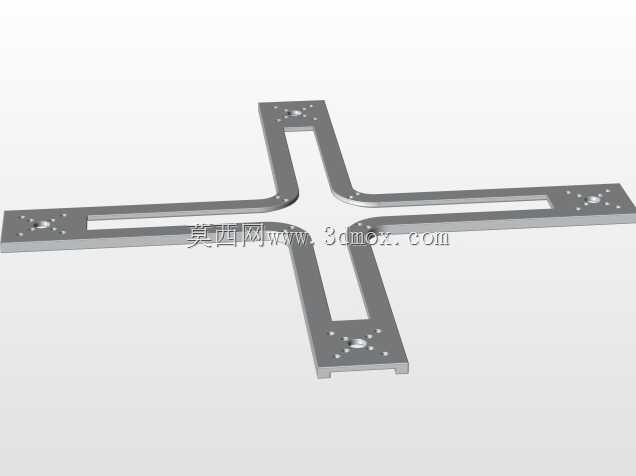

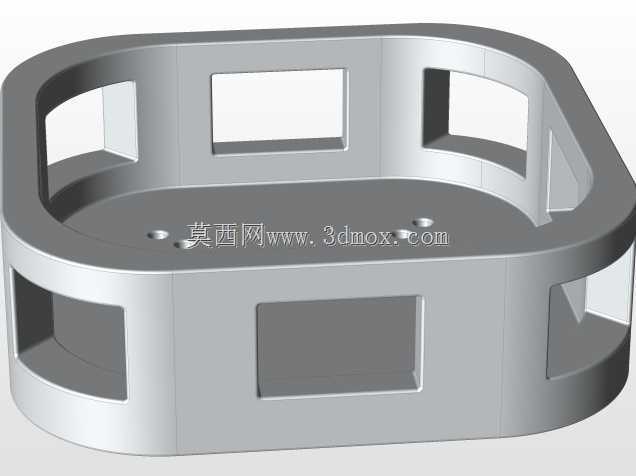

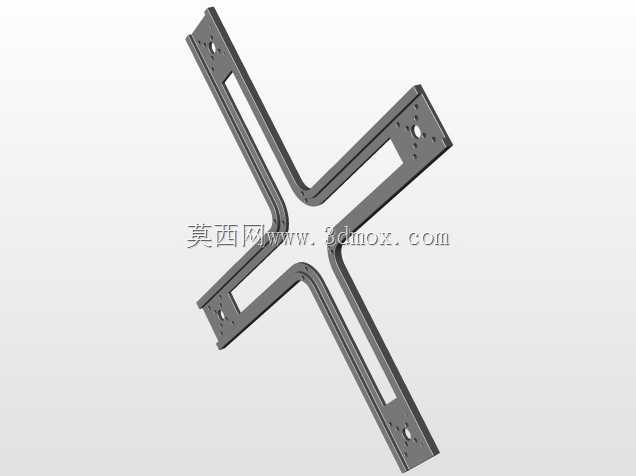

这款四旋翼机架的设计初衷是面向个人DIY航模制作场景，适配小尺寸室内外轻型飞行需求，整体采用十字形对称布局，中心区域预留飞控、电池的安装腔体，四个机臂向外等角度延伸，机臂表面预留多组安装孔位，可直接固定无刷电机、电调等动力组件，无需额外打孔加工。从实际使用场景来看，该机架适配8英寸螺旋桨的安装边界，整体重量控制在极低水平，采用木质材料加工即可完成制作，普通桌面级雕刻设备甚至手工切割都能完成零件加工，不需要复杂的开模或金属加工工序，非常适合个人爱好者快速制作验证飞行方案。设计过程中充分考虑了加工便利性，所有结构均采用等厚板材切割拼接的形式，没有复杂的曲面或异形结构，零件之间的拼接定位通过机臂与中心座的卡槽实现，组装时不需要复杂的工装夹具，普通爱好者按照结构对位即可完成整机组装。机臂上的长条形开槽一方面用于减轻整体结构重量，另一方面可作为电调、线材的走线通道，避免飞行过程中线材外露干扰气流，同时也能根据实际配重需求微调电池、飞控的安装位置，适配不同重量的动力组件搭配。中心安装腔体的尺寸预留了常规微型飞控、2S锂电池的安装空间，腔体边缘的凸台结构可直接用扎带或螺丝固定电控组件，不需要额外设计安装支架。从结构强度角度来看，十字形对称布局能均匀分散四个电机运转时产生的振动，木质材料本身具备一定的阻尼特性，可降低振动传递到飞控传感器的幅度，提升飞行姿态检测的稳定性，虽然该结构未经过严苛的负载测试，但对于轻型休闲飞行场景完全足够，日常调试、低空飞行过程中即使出现轻微碰撞，木质零件的损坏也便于快速替换，维修成本极低。机臂末端的电机安装孔位采用通用的微型电机安装孔距设计，可兼容市面上绝大多数1103、1104系列微型无刷电机，安装时直接用自攻螺丝即可固定，不需要额外的转接件。整体结构的安装边界控制合理，四个机臂的长度刚好适配8英寸螺旋桨的旋转半径，不会出现桨叶碰撞机架的问题，同时机臂宽度经过优化，既保证了足够的结构刚度避免飞行过程中机臂震颤，又尽可能减少了迎风面积，降低飞行过程中的空气阻力。对于个人DIY爱好者来说，这套结构不需要复杂的加工设备，用普通的层压板、轻木甚至亚克力板材都能制作，可快速完成一架轻型四旋翼飞行器的机架搭建，用于验证飞行控制算法、调试动力搭配或者作为休闲航模使用都十分合适，组装完成后整机重心刚好落在中心腔体的几何中心位置，不需要额外做太多配重调整就能获得不错的飞行稳定性。
