基于Excel点数据的GSD曲面机翼结构设计

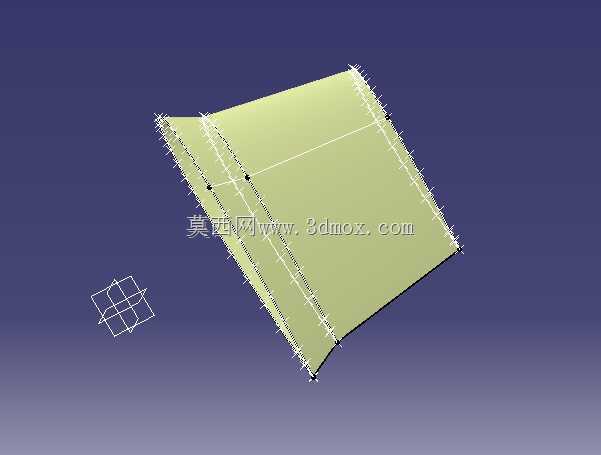

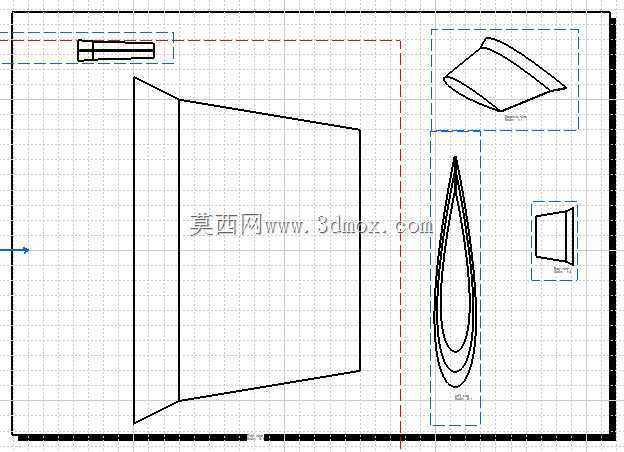

在航空飞行器结构研发流程中，机翼作为核心升力产生部件，其翼面曲面精度直接决定整机气动效率与飞行稳定性，传统翼型建模多依赖离散翼型坐标点逐段拟合，在多截面翼型过渡区域容易出现曲面不光顺、曲率突变的问题，直接影响后续CFD仿真计算的结果可靠性。本次设计采用Excel宏批量整理翼型坐标点的方式，将不同展向位置的翼型离散点统一整理为CATIA GSD模块可直接识别的点集格式，省去手动逐点输入的繁琐操作，也能避免人工录入带来的坐标偏差。从实际应用场景来看，这类参数化翼面建模方式既可以用于小型固定翼无人机的快速方案迭代，也能适配缩比验证机的风洞试验模型制作，在方案论证阶段可快速调整翼型相对厚度、展弦比、扭转角等核心参数，无需重复搭建建模框架。设计过程中优先保证翼面的曲率连续性，沿机翼展向选取多个控制截面，每个截面的坐标点均通过Excel宏完成坐标校验，剔除异常跳点后再导入创成式外形设计模块，通过多截面曲面命令完成翼面主体构建，前缘区域单独做曲率约束保证气动外形的顺滑，后缘区域根据实际安装需求预留了操纵面的连接边界，可直接对接后续襟翼、副翼的结构设计。从安装边界来看，翼根区域预留了与机身中央翼盒对接的安装平面，坐标基准与机身全局坐标系完全对齐，可直接导入整机装配环境完成干涉检查，翼面内部预留了翼梁、翼肋的安装空间，曲面偏移量可根据实际蒙皮厚度需求快速调整，不需要重新构建基础曲面。不同于常规的实体建模思路，整个设计过程完全基于点线面的拓扑逻辑搭建，所有截面点均可追溯到原始翼型坐标表，调整单个截面的点坐标即可驱动整个翼面的外形更新，在做气动优化迭代时，只需要替换Excel中的对应点数据，就能快速生成新的翼面模型，大幅缩短方案修改的周期。实际建模时需要注意，导入外部点集前要统一坐标单位，避免因单位不匹配出现翼型尺寸缩放偏差，多截面曲面搭建时要保证各截面的闭合点方向一致，否则容易出现曲面扭曲的问题，翼尖区域做了渐进收窄的曲面过渡，减少翼尖涡流带来的诱导阻力影响，整个翼面的曲面偏差控制在工程允许的公差范围内，可直接用于后续的结构分区、蒙皮分块以及工艺拆分工作。
