工业级轴类零件自动校直加工设备

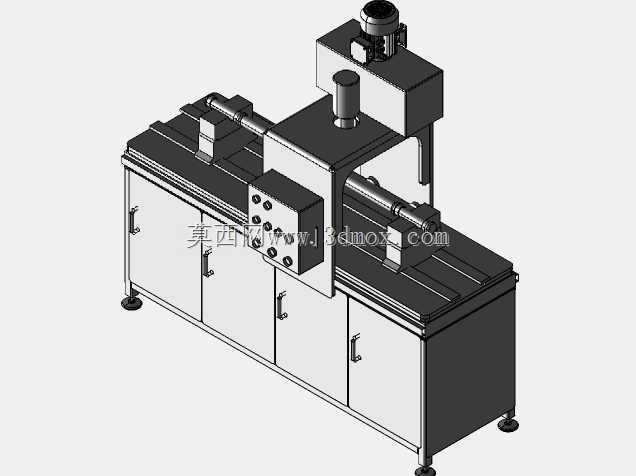

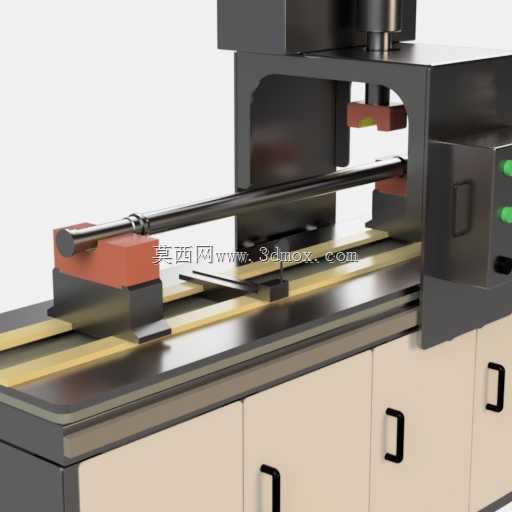

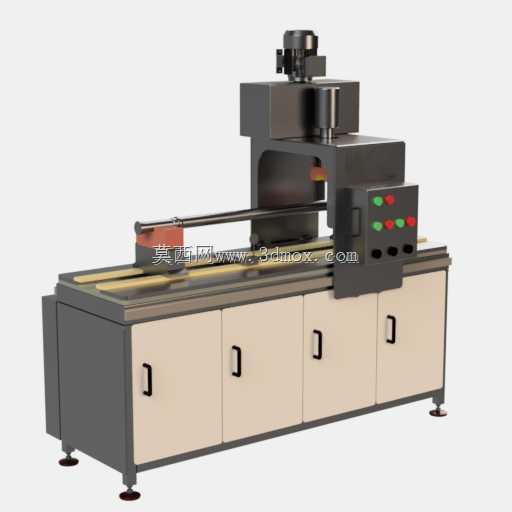

这款轴类校直设备主要面向传动轴、光轴、细长活塞杆等轴类零件的形位公差修正工序，常见于五金加工、汽车零部件制造、液压配件生产的车间产线中，用来解决轴类零件热处理后、粗加工后出现的径向跳动超差问题，替代传统手工敲击校直的低效作业方式。从整体结构布局来看，设备采用下柜体上作业台的一体式设计，下部柜体预留了电气元件、液压站的安装空间，柜门采用带锁合结构的钣金件，既可以隔绝加工区域的切削碎屑、油污落入电控区域，也方便后期运维人员检修内部元件，底部配置可调式支撑脚杯，可在不平整的车间地面调整设备水平度，避免机身倾斜带来的校直精度偏差。上部作业区域沿长轴方向布置了双工位可移动顶尖支撑座，支撑座可根据待加工轴的长度调整固定位置，适配不同长度规格的轴类零件装夹，中部的压装执行单元采用立式导向结构，压头配合下方的支撑点形成三点弯曲校直的力学模型，压头的进给路径配有线性导轨约束，避免压接过程中出现侧向偏移影响校直精度。设备侧部布置了集成式操作控制盒，盒体上排布了压力调节、行程控制、启动停止的操作元件，操作人员站在设备侧方即可完成参数调整与作业操作，无需频繁往返设备两端。顶部的驱动单元为压装动作提供动力输出，整体管线沿设备机架内侧排布，避免外露管线被加工过程中掉落的金属碎屑剐蹭破损。从安装边界来看，设备整体沿长轴方向延伸，作业时需要在设备两端预留足够的轴件上下料空间，侧方预留操作人员的站位与操作维护空间，设备整体重心偏下，无需额外的地基固定，放置在硬化的车间地面即可满足安装使用要求。在实际使用过程中，待校直的轴件放置在两端支撑座上后，可配合跳动检测元件确定轴件的弯曲点位，压头对准弯曲高点施加设定的压力，使轴件产生可控的塑性变形，反复检测调整后将轴件的径向跳动控制在公差要求范围内，相比传统校直方式，该设备的压力输出稳定，压接行程可控，可大幅降低校直过程中轴件出现裂纹、过度变形的报废率，适配中小批量轴类零件的校直加工需求。
