铝型材框架式小型数控加工设备结构

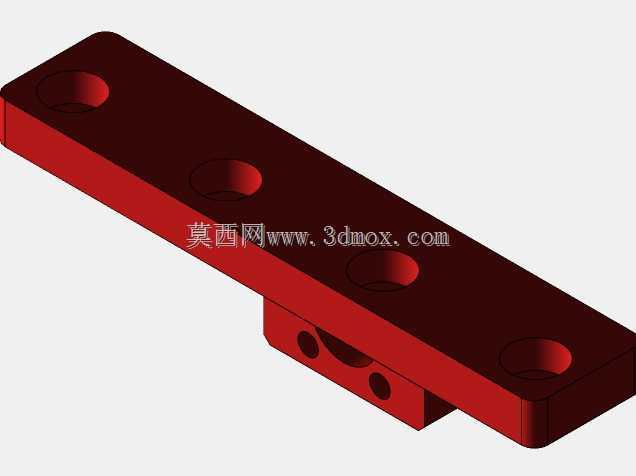

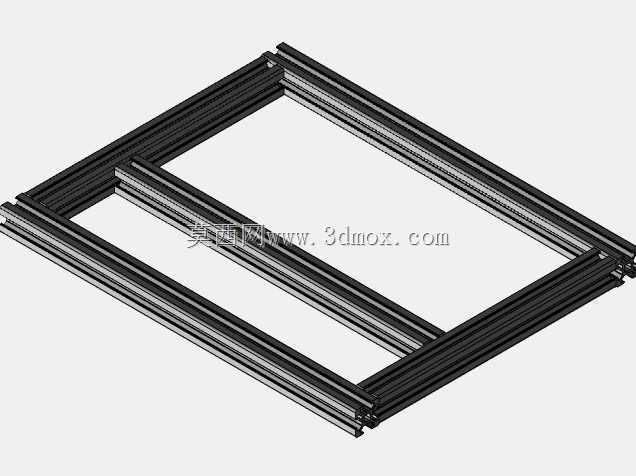

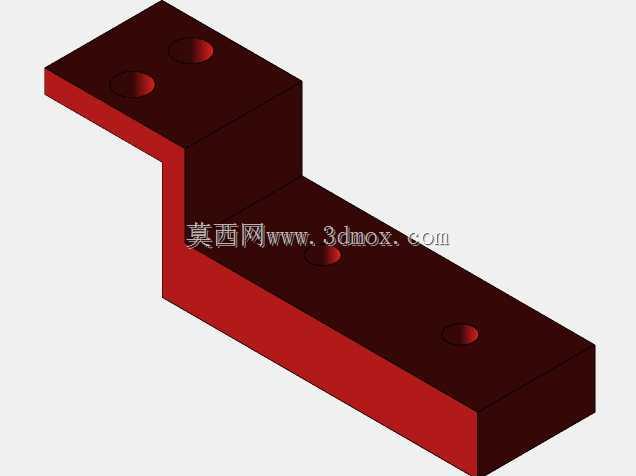

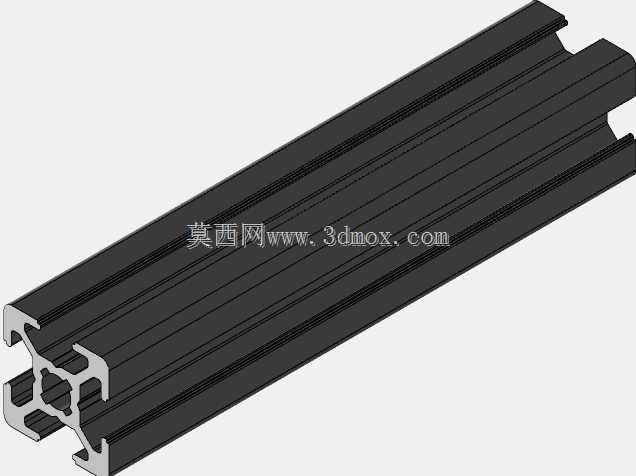

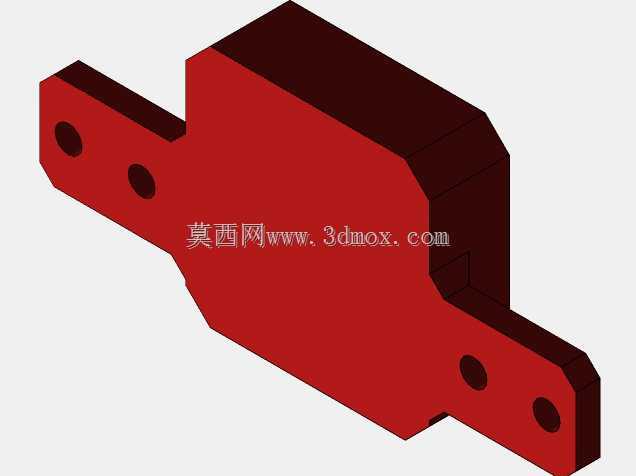

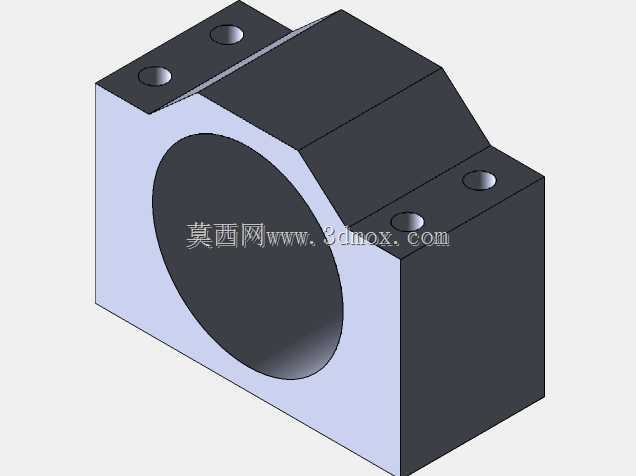

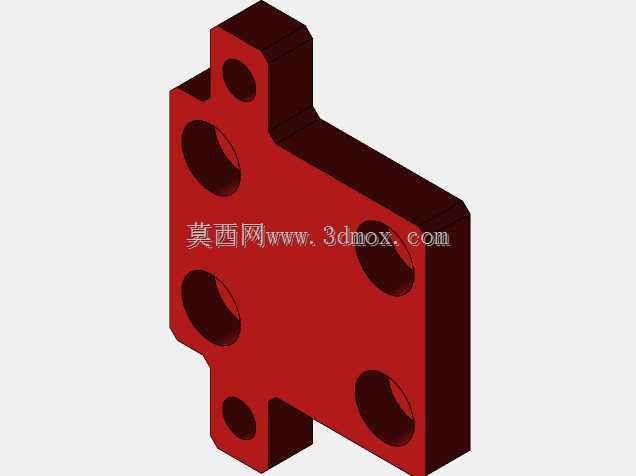

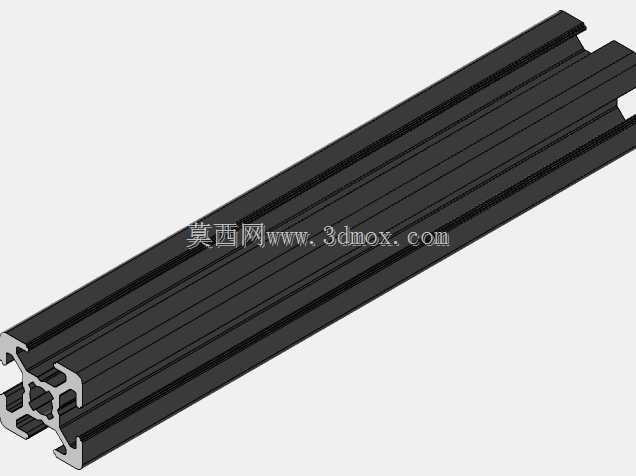

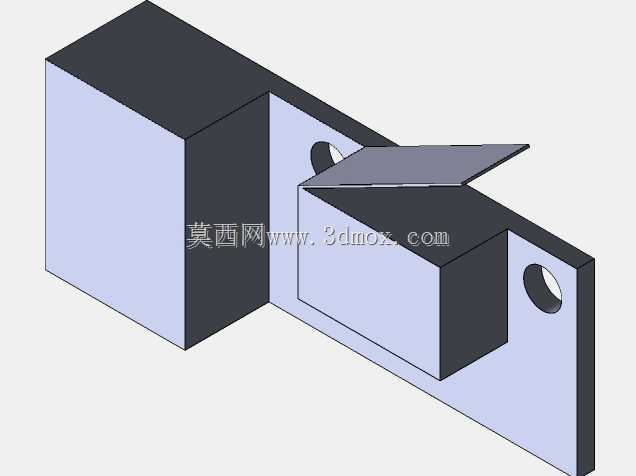

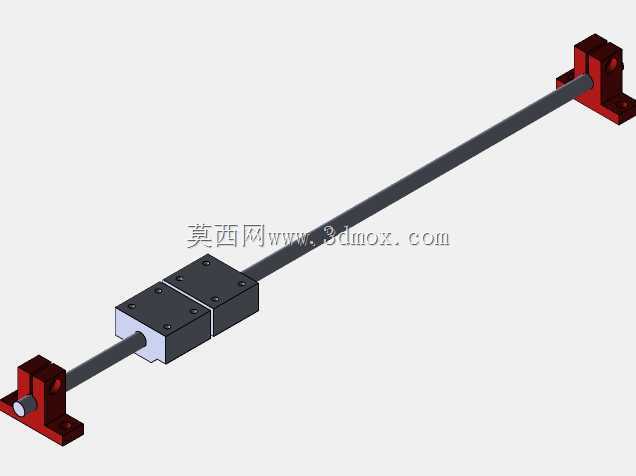

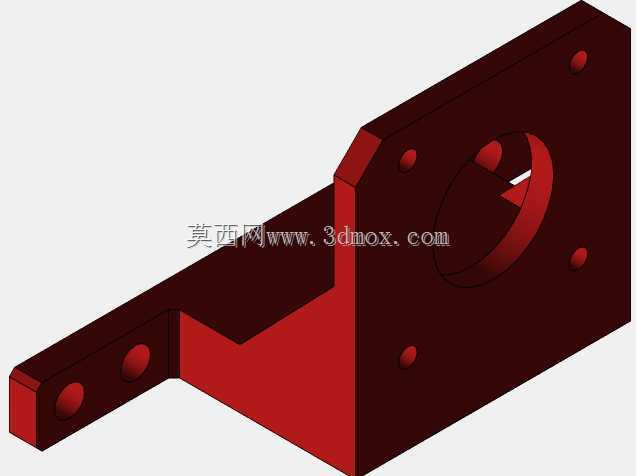

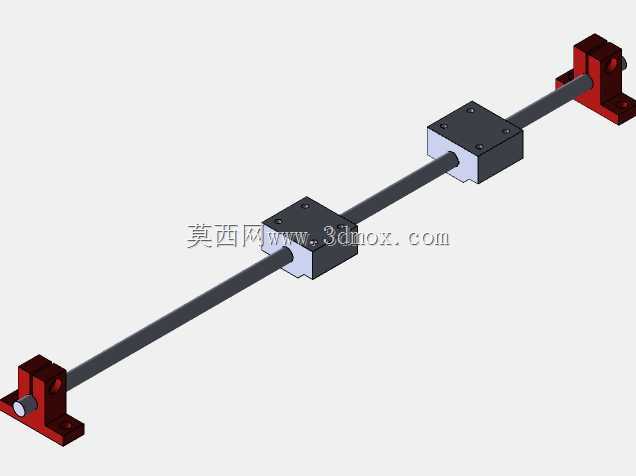

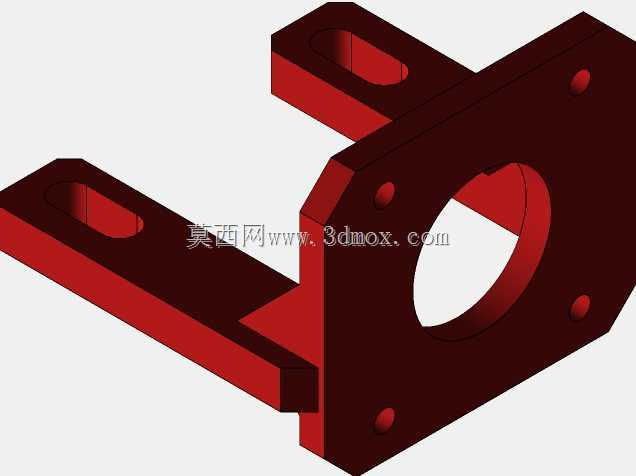

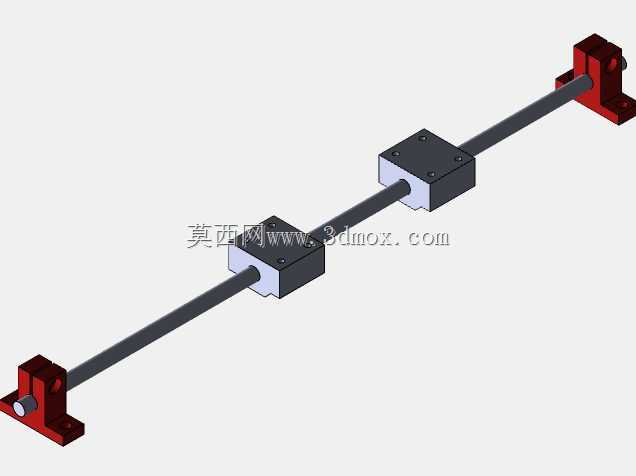

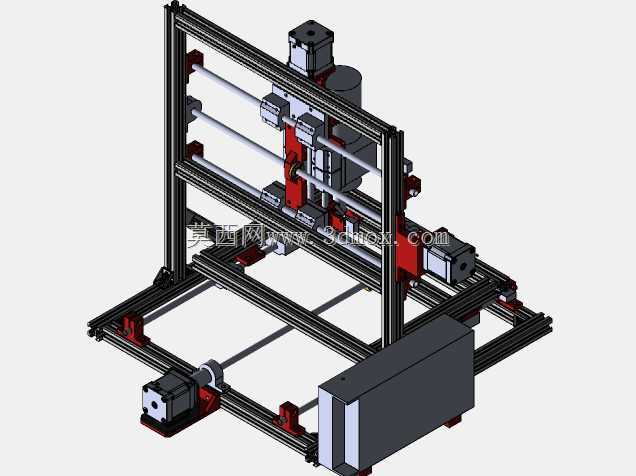

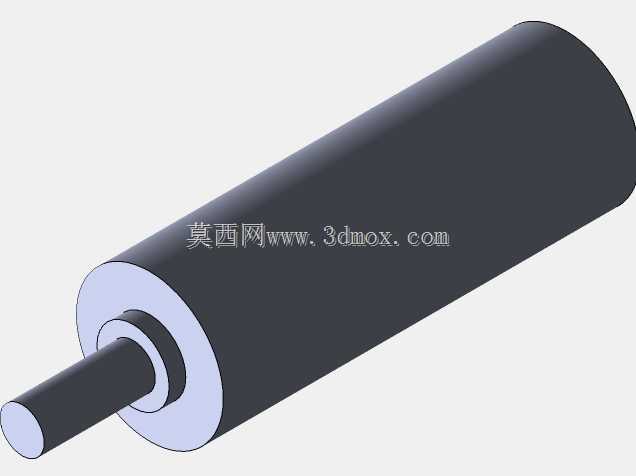

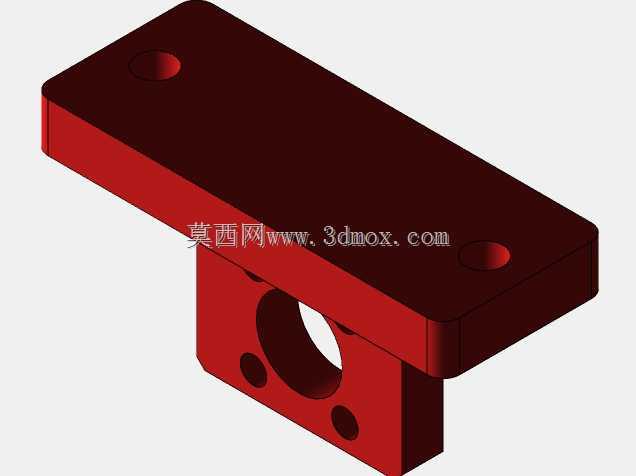

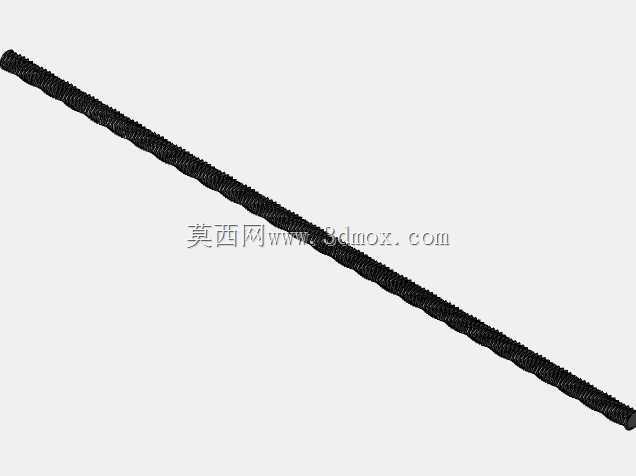

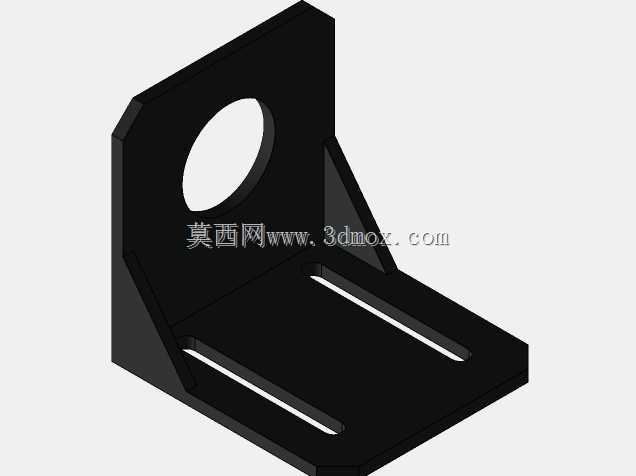

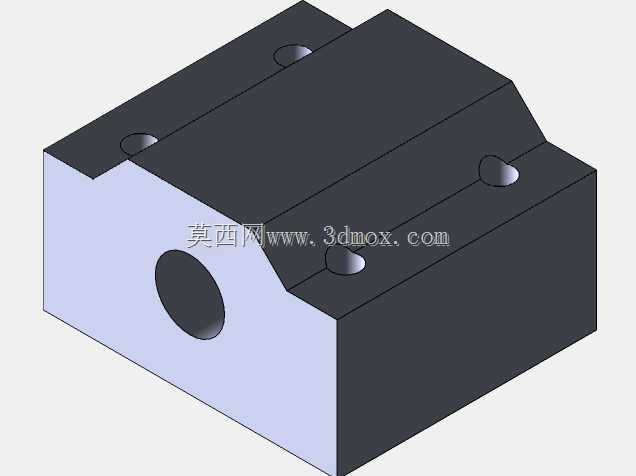

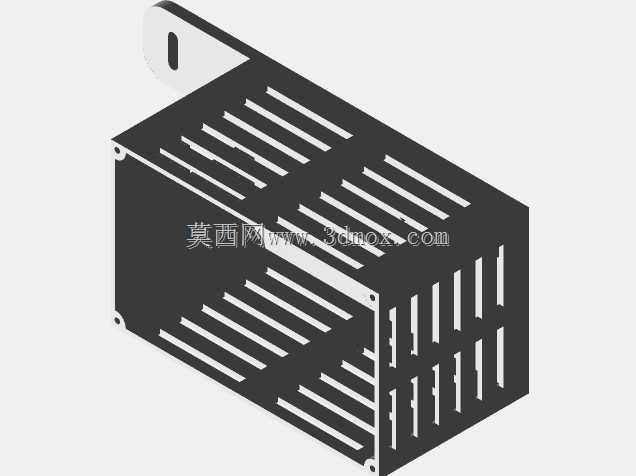

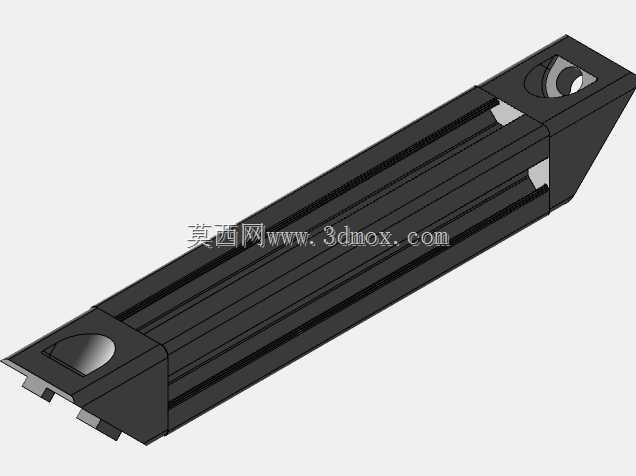

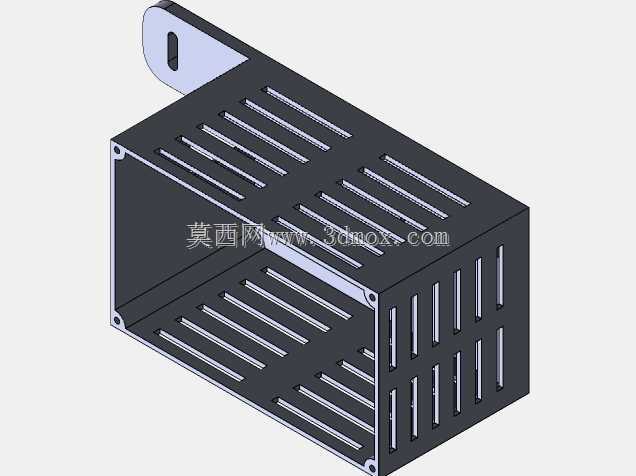

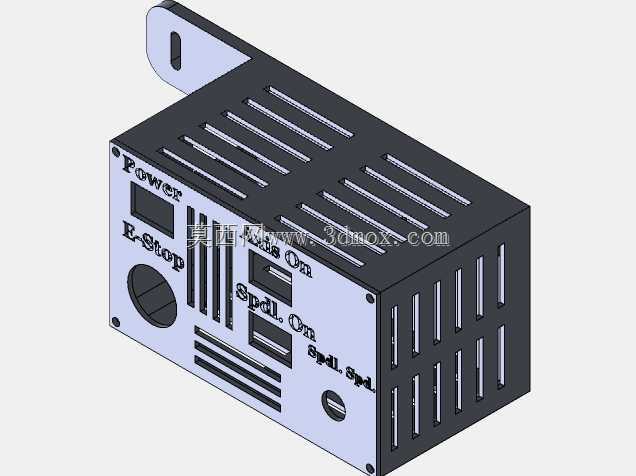

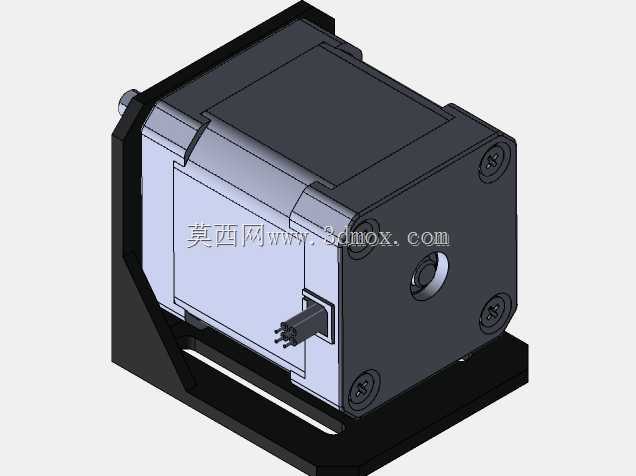

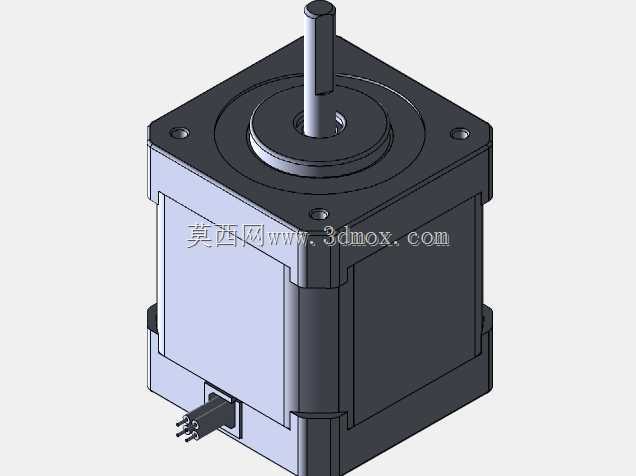

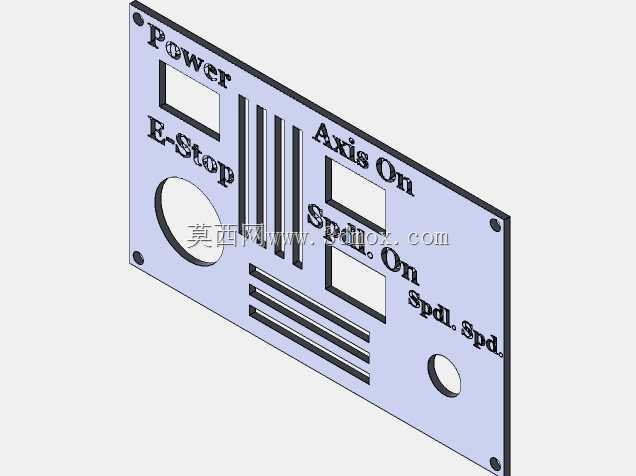

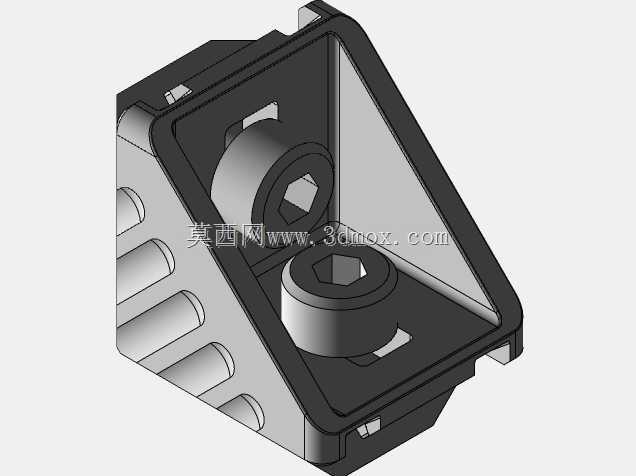

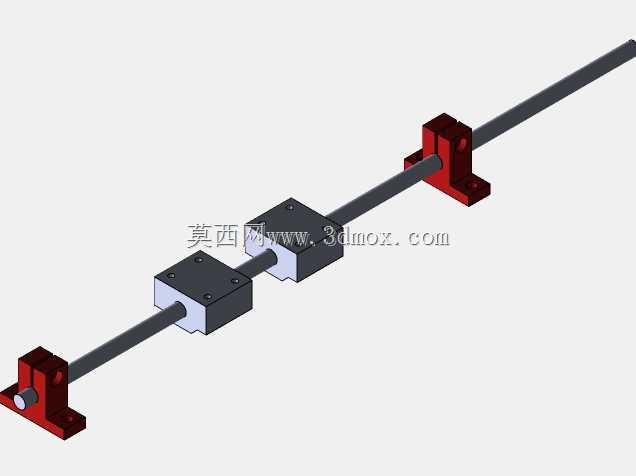

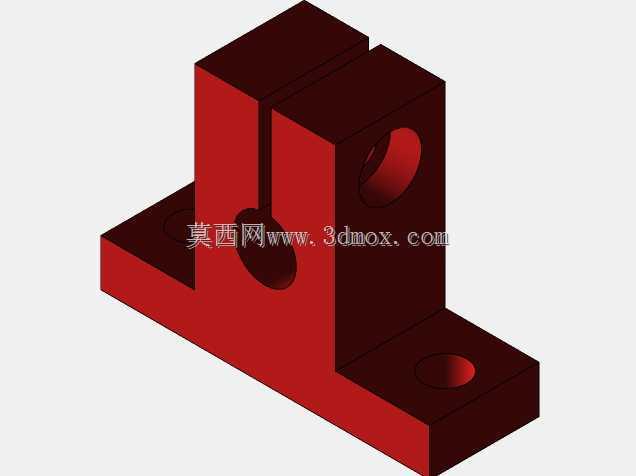

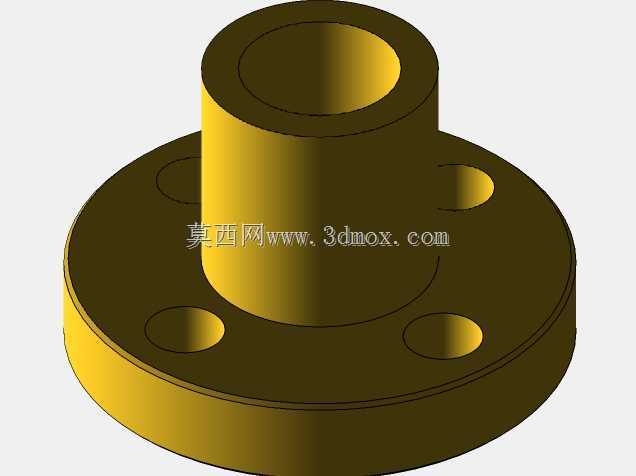

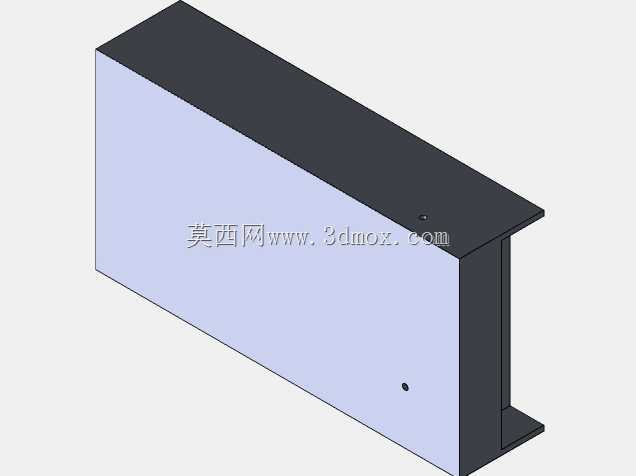

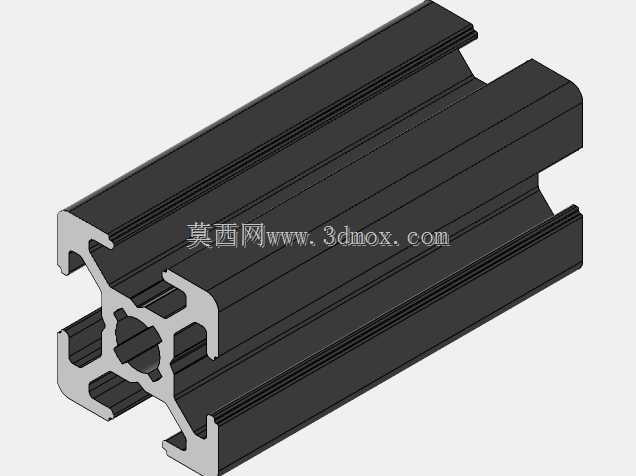

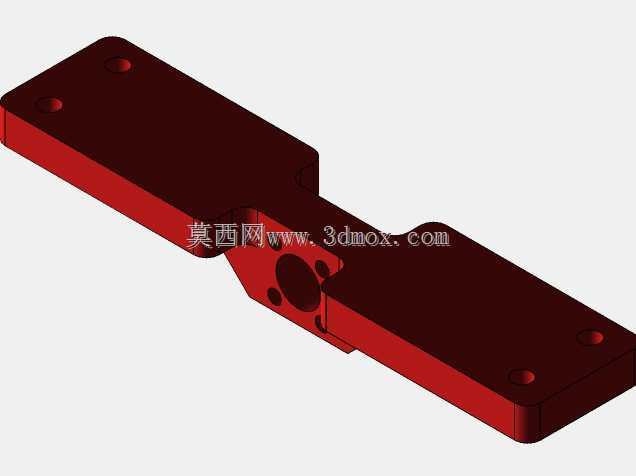

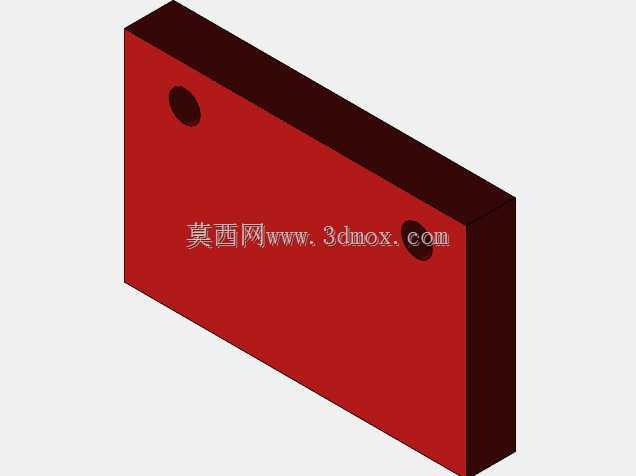

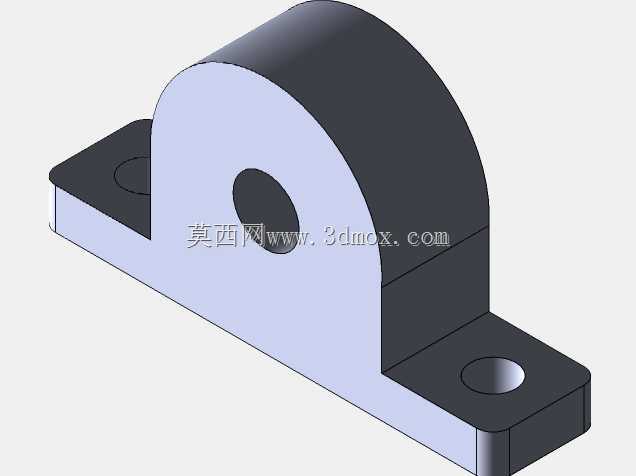

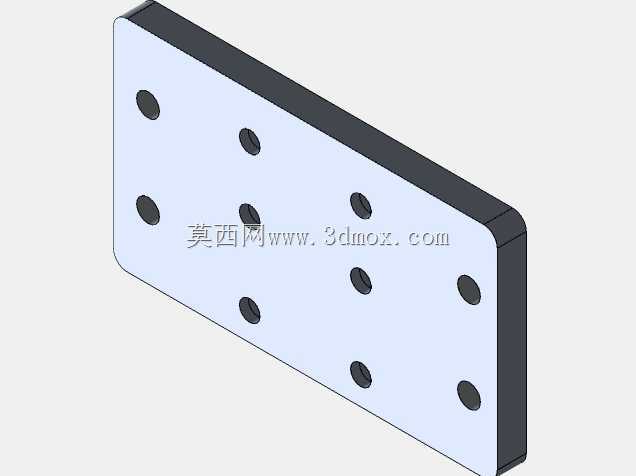

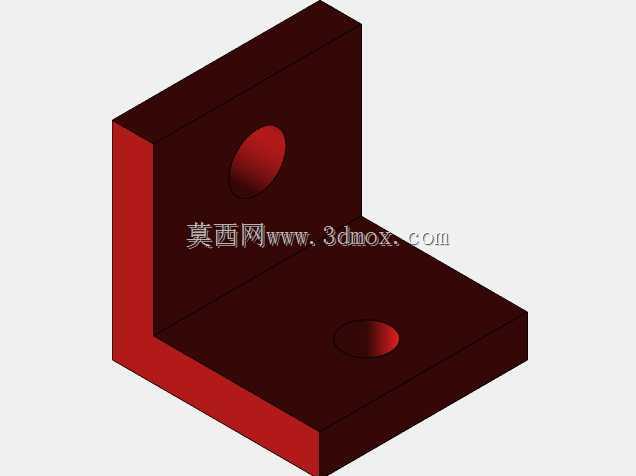

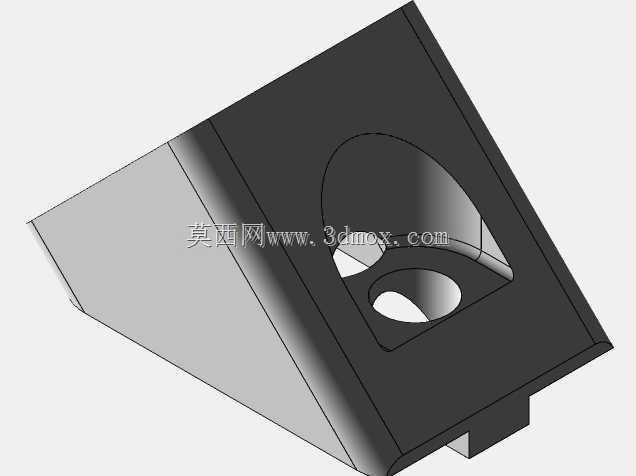

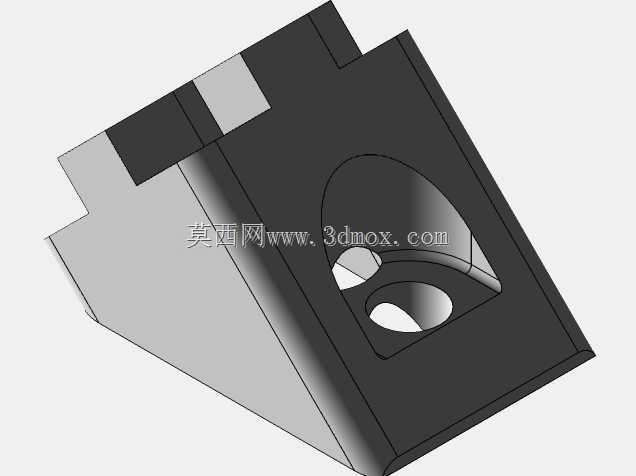

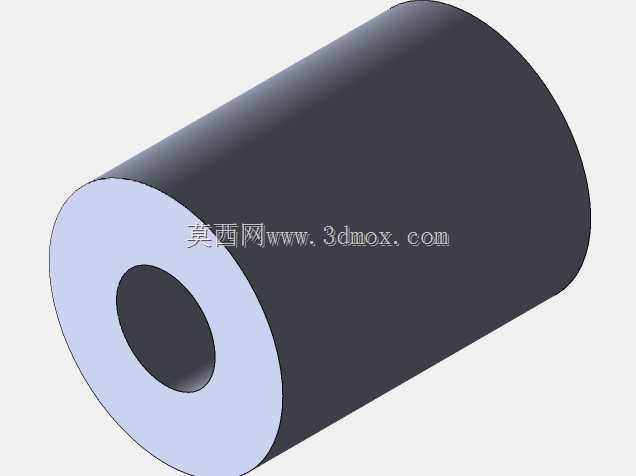

这套小型数控加工设备的结构设计，首先围绕小尺寸工件的精密加工作业场景展开，适配教学实训、小型工坊打样、个人创客零件加工这类对设备占地要求高、加工行程需求适中的使用场景，可完成软金属、工程塑料、木质板材等材质的铣削、钻孔、轮廓雕刻类加工作业，替代传统手动进给的小型台铣设备，降低人工操作的进给误差。从整体框架设计来看，主体采用工业铝型材搭建承力结构，这种选型思路首先是兼顾搭建效率与结构刚性，铝型材的标准槽道可直接安装各类紧固件，无需额外焊接加工，后期调整轴系位置、拓展附加组件时无需破坏主体结构，同时铝型材的截面惯性矩可满足小型加工场景下的抗振需求，避免加工过程中框架颤振影响工件表面加工质量。三轴运动模组的布局采用经典的龙门移动式结构，X轴方向的两根平行光轴导轨固定在底部框架两侧，承载Y轴龙门架的横向移动，Y轴导轨垂直布置在龙门立柱上，带动Z轴加工头组件完成纵向进给，Z轴则搭载加工主轴完成垂直方向的进刀与退刀动作，三个轴的驱动端均配置独立的伺服进给组件，通过联轴器与传动丝杆连接，保证进给过程中的位移精度，每个轴的行程两端都设置了硬限位结构，防止运动超程造成机械碰撞。设备的电控单元独立布置在框架侧方的箱体内，避免加工过程中产生的切屑、切削液溅入电控回路造成故障，箱体与各轴驱动电机、主轴的接线全部沿铝型材槽道内走线，外部加装线槽盖板保护线缆，防止长期运动过程中线缆被拉扯磨损。安装边界方面，整套设备的底部支撑脚采用可调式橡胶减震脚座，可根据安装地面的平整度调整水平度，设备整体占地尺寸适配常规工作台面摆放，无需额外做地基固定，框架的顶部预留了拓展安装位，可根据加工需求加装冷却管路、防护罩、工件定位夹具等附加组件。主轴组件的安装座采用可调式锁紧结构，可根据加工刀具的长度调整主轴伸出量，适配不同长度刀具的装夹需求，加工区域的下方预留了切屑收集空间，可配套加装集屑托盘，方便加工完成后清理废屑。
