航空动力用喷气式涡轮结构设计

该喷气式涡轮结构主要面向小型航空动力、实验性动力装置以及教学演示场景设计，可适配小型涡喷动力试验台、航模动力单元以及航空原理教学教具的开发需求，在小型航空装备研发、职业院校航空动力实训场景中能够发挥直观的结构展示与原理验证作用。从实际用途来看，该结构核心是通过气流冲击叶片实现动能到机械能的转换，同时可通过结构优化适配不同进气流量下的动力输出需求，满足小推力场景下的动力输出要求。

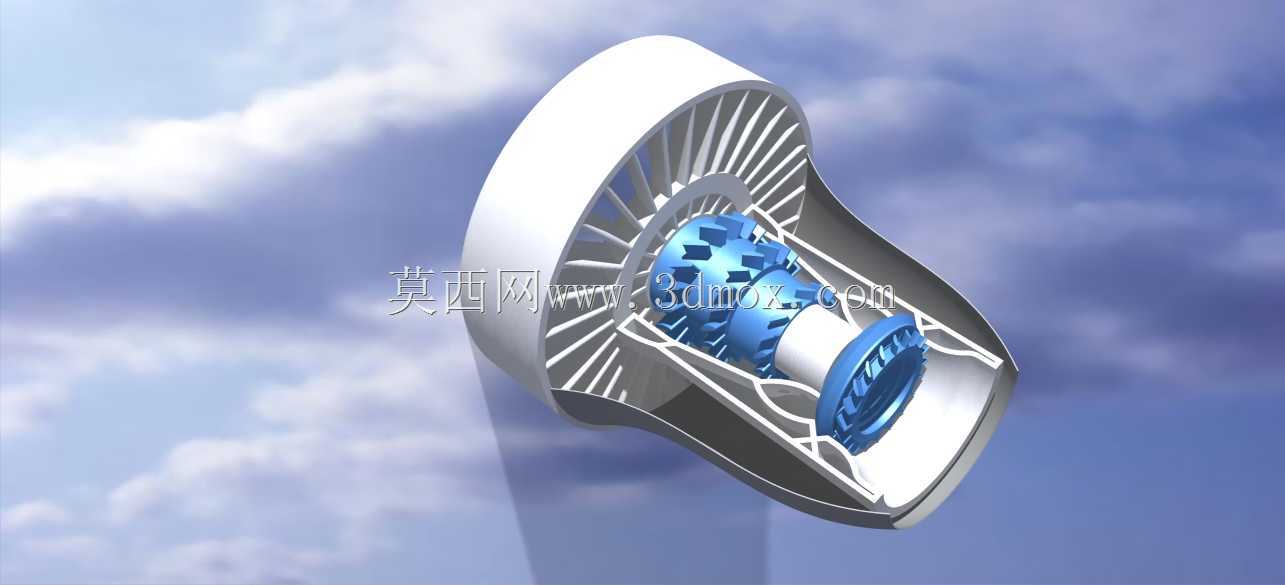

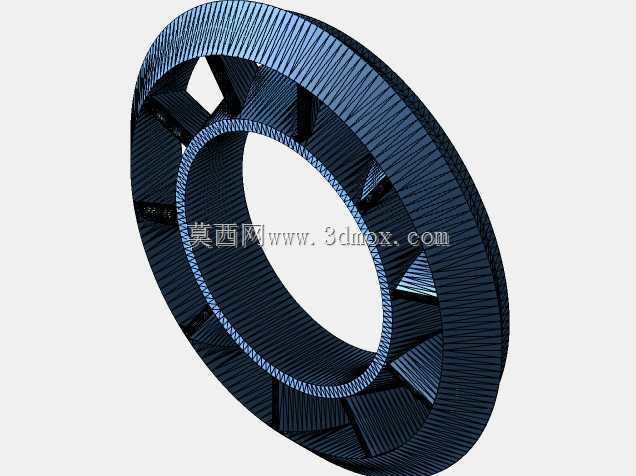

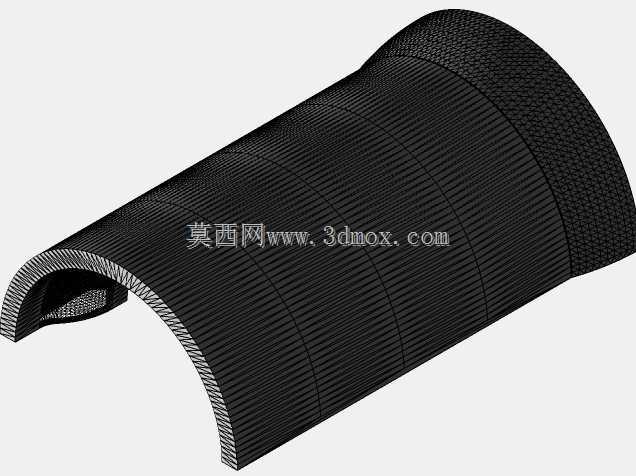

设计过程中优先考虑了结构的易加工性与装配合理性，整体采用剖视展示结构，将内部的叶轮、导流腔、轴承安装位、输出轴连接结构完全呈现，方便使用者清晰理解涡轮内部的气流走向与动力传递路径。叶片部分采用等强度曲面设计，在保证气流冲击效率的同时，控制了叶片的壁厚，既满足3D打印成型的工艺要求，也兼顾了高速旋转下的结构强度，避免旋转过程中出现叶片形变或断裂的问题。外壳采用半包裹式流道设计，进气端采用大口径收敛结构，能够引导进气气流均匀作用在一级叶轮上，经过叶轮做功后的气流通过导流腔导向后续结构，减少气流紊流带来的能量损耗。

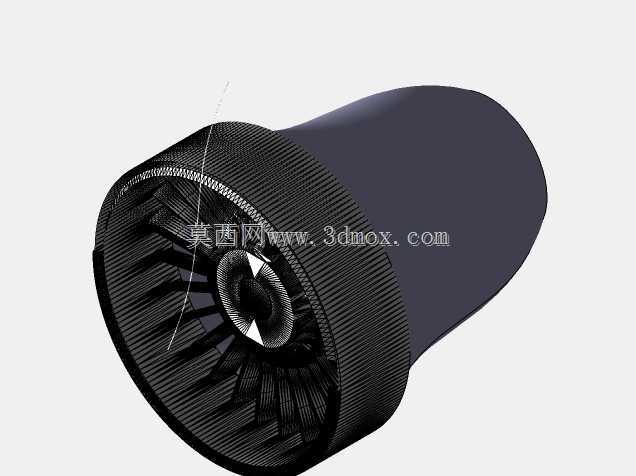

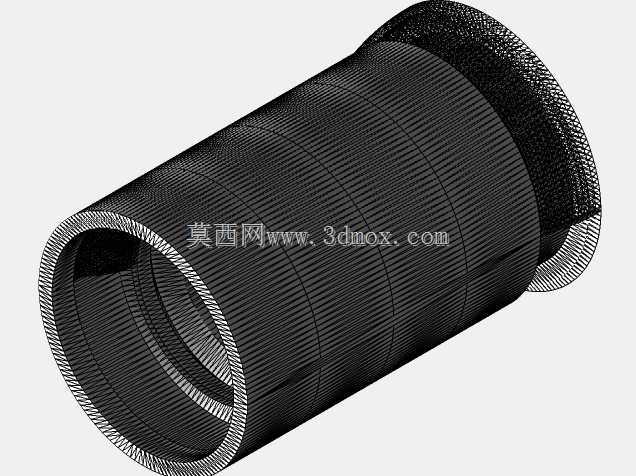

安装边界方面，该涡轮整体采用同轴式布局，输出端设置有标准的轴连接法兰位，可直接与后续的减速结构或负载单元对接，外壳上预留有三个均匀分布的安装固定孔位，可适配常规的试验台架安装尺寸，不需要额外设计转接工装即可完成固定。整体外形采用流线型外轮廓，最大外径控制在适配小型动力舱的尺寸范围内，轴向长度预留了轴承安装与密封结构的布置空间，可根据实际使用需求加装密封环与润滑通道，满足长时间运转的使用要求。

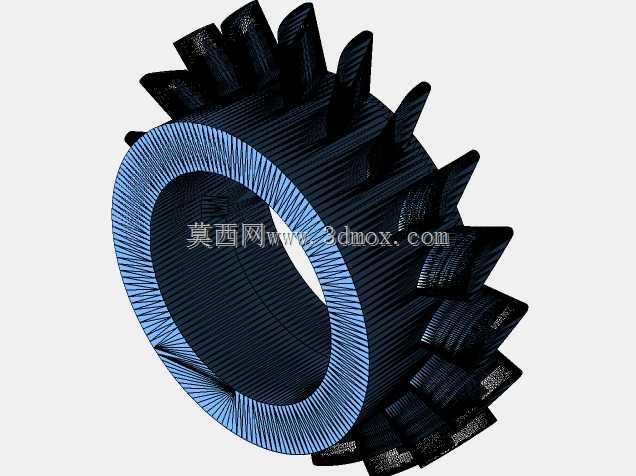

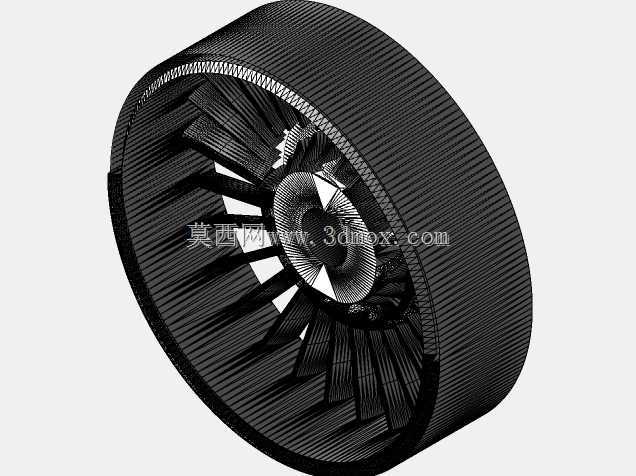

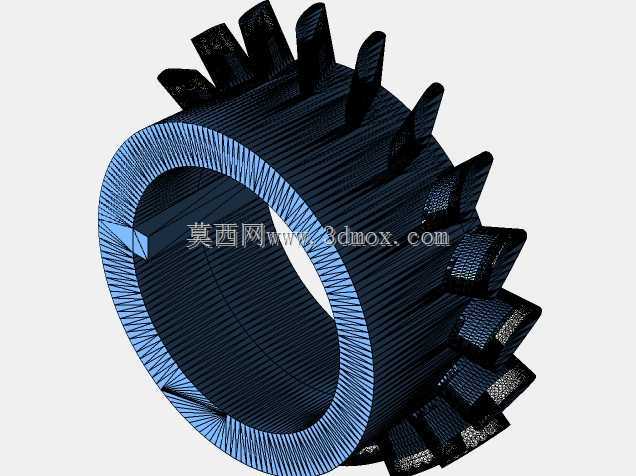

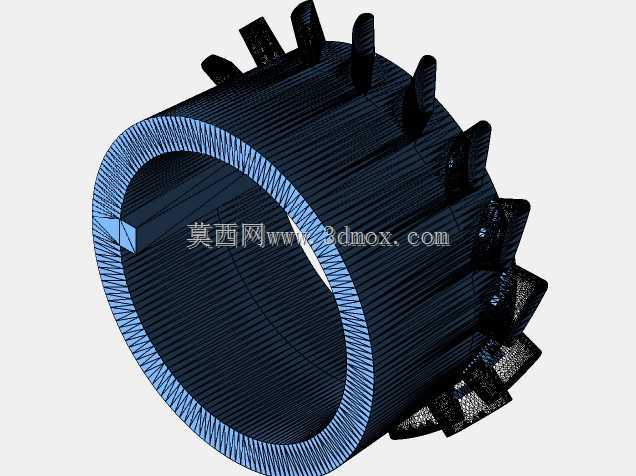

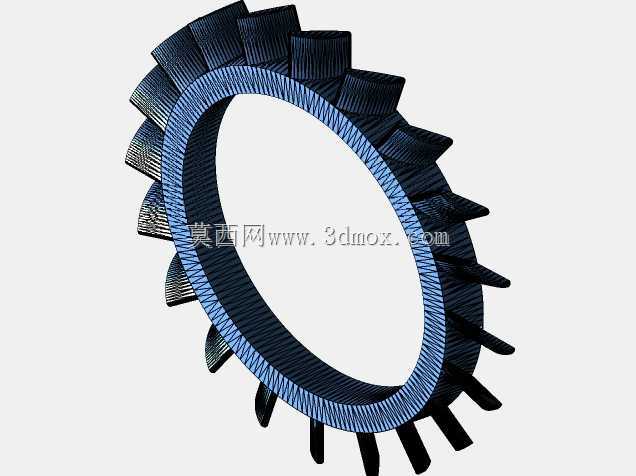

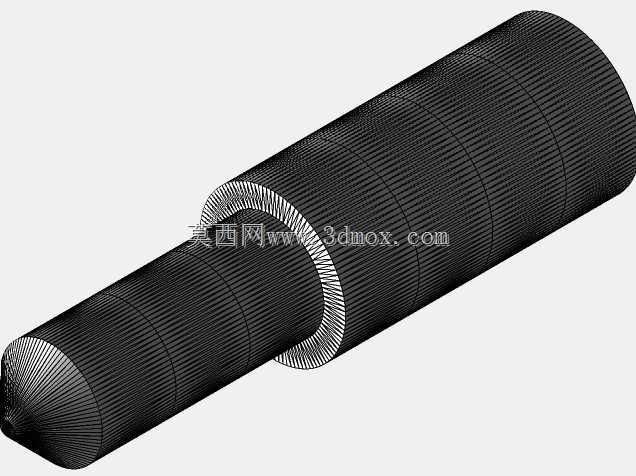

结构设计上拆分了外壳、一级叶轮、二级导流叶轮、输出轴、端盖五个独立模块，各个模块之间采用止口定位方式，装配时不需要复杂的工装即可完成同轴度校准，既方便拆解展示内部结构，也便于后期对易损耗的叶轮部件进行更换。叶轮与轴的连接采用键槽配合方式，能够传递足够的扭矩，避免高速旋转下出现叶轮与轴相对滑动的问题。流道内壁做了顺滑过渡处理，没有突兀的结构棱角，能够最大程度降低气流通过时的阻力，提升涡轮的能量转换效率。针对3D打印的使用需求，所有结构的最小壁厚都控制在打印工艺可实现的范围内，悬空结构添加了必要的支撑位设计，打印完成后不需要大量的后处理即可完成装配，能够直接用于原理验证与功能测试。
