蜗轮蜗杆传动机构三维设计模型

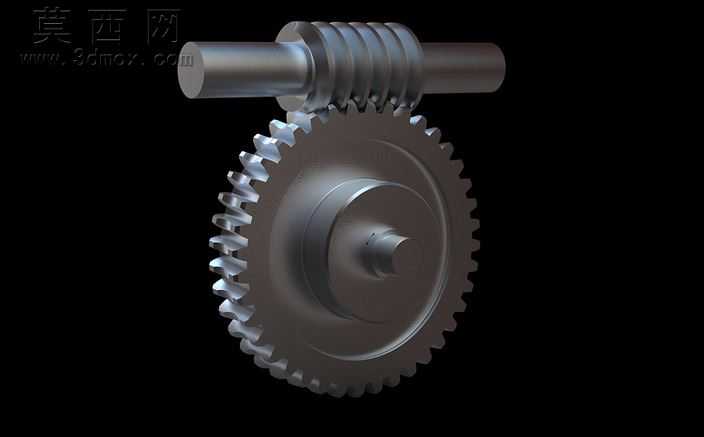

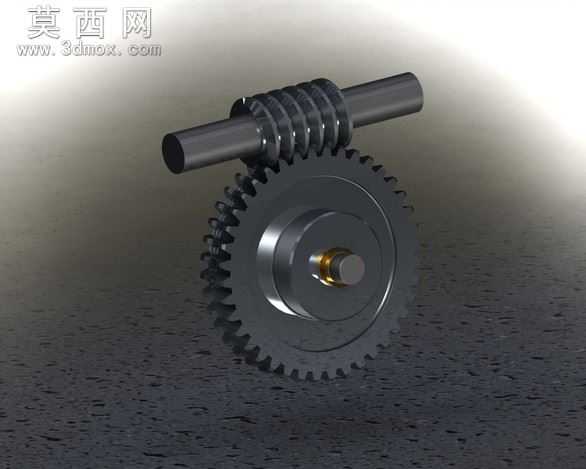

本模型为蜗轮蜗杆传动机构的完整三维设计成果，建模过程严格遵循机械设计规范，从传动参数计算到零件结构细化均经过严谨校核，可直观呈现交错轴间动力传递的完整结构形态。建模阶段首先依据蜗轮蜗杆的啮合传动原理，确定模数、传动比、导程角等核心参数，分别完成蜗杆、蜗轮、支撑轴、键连接结构等独立零件的建模：蜗杆部分采用螺旋扫掠特征生成齿形结构，精准还原阿基米德蜗杆的齿廓形态，齿面螺旋升角与蜗轮齿面的啮合角度完全匹配，保证传动过程的顺滑无卡滞；蜗轮部分通过齿形阵列生成环形分布的轮齿，齿厚、齿距参数严格对应啮合要求，轮芯与轴孔的过渡结构做了圆角优化，避免应力集中问题。各零件建模完成后，按照实际装配关系完成组件装配，通过同轴、重合等配合约束准确定位各部件位置，还原蜗轮与蜗杆的空间交错啮合状态，支撑轴与轮体的连接部位清晰呈现键槽的配合结构，可直观展示键连接传递扭矩的结构原理。渲染阶段为不同零件赋予差异化材质：金属传动部件采用哑光钢材质，调整金属粗糙度与反射参数还原机械加工后的金属质感，支撑轴的轴肩、轴承配合位做了细节质感区分，背景采用浅灰渐变环境突出主体结构，通过柔和的环境光影呈现齿面啮合的细节结构，清晰展示轮齿的接触形态与各部件的装配间隙。该模型完整还原了蜗轮蜗杆传动的结构特点，可用于传动原理演示、机械结构教学、相关设备的设计参考，能帮助设计者直观理解交错轴大传动比传动的结构逻辑，为减速机、传动设备的相关设计提供直观的结构参考，模型结构完整无缺失，各零件的特征参数符合常规机械设计的标准要求，可直接用于结构校核、装配演示等场景。
