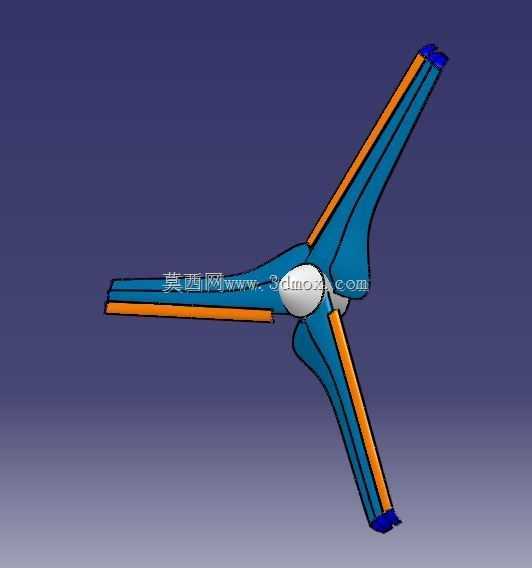

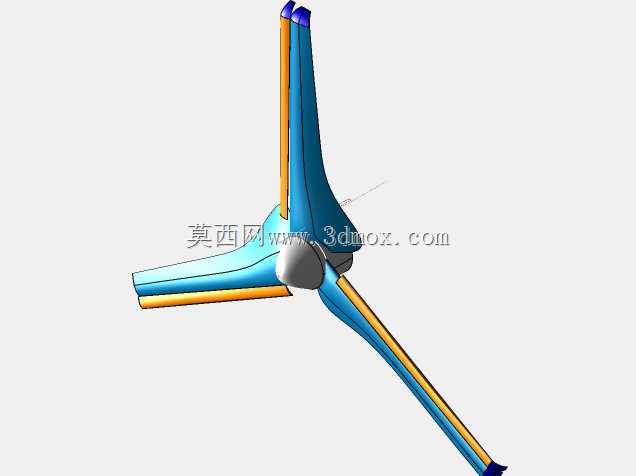

三叶片板条式风能捕获叶轮结构

这类板条结构的叶轮，主要应用在分布式小型风能捕获场景，也可适配低风速区域的通风换气、流体动能回收类设备，和传统实心曲面叶片不同，板条式的结构在低流速流体环境下能有效降低启动阻力矩，在风速不足2m/s的工况下即可带动转轴启动，适配偏远地区离网供电、农牧区小型提水设备的动力输入需求。从结构设计逻辑来看，这款叶轮采用三叶片均布的布局，相邻叶片夹角严格控制在120度，保证运转过程中质心始终落在回转轴线上，避免高速转动时产生偏心振动，降低轴承座的径向载荷，延长整套转动副的使用寿命。叶片主体采用流线型渐变截面设计，从叶根到叶尖的弦长逐步收窄，板条边缘做了圆弧过渡处理，一方面是减少流体经过叶片表面时的紊流剥离，降低运转过程中的气动噪声，另一方面也能减少风沙、浮尘对叶片前缘的冲蚀磨损，适配多尘、高湿的户外使用场景。安装边界上，叶根位置设置了与轮毂匹配的定位止口，配合螺栓孔可直接与标准轮毂法兰对接，不需要额外定制转接件，叶尖位置做了加厚包边处理，控制叶片运转时的叶尖线速度在安全阈值内，避免离心力导致的叶片形变。设计过程中参考了飞机高升力装置的气动原理，通过板条间的缝隙引导流体在叶片表面形成稳定的附面层，延缓大攻角工况下的气流分离，提升叶轮在变流速工况下的能量捕获效率，相比同直径的实心叶片，这款板条结构的整体重量降低约40%，对塔架的结构强度要求更低，能减少整套设备的安装成本与基础施工量。在实际选型适配时，需要注意叶轮的旋转方向与叶片安装角的匹配，安装角可根据使用场景的平均流速做小幅调整，在风能捕获场景下可适当增大安装角提升扭矩输出，在通风排风场景下可减小安装角提升转速上限，板条的镂空结构也能在突发强风时泄放部分流体载荷，降低极端天气下叶片折断、塔架倾覆的风险。
