多翼式涡轮叶片结构设计方案

这类多翼式涡轮叶片常应用在中小功率流体输送、动力透平类设备中，比如小型涡轮增压装置、工业通风排风设备、部分流体能量回收单元里都能见到类似结构的身影，核心作用是通过自身高速旋转完成流体动能与机械能的相互转换，要么驱动流体形成定向流动完成输送，要么承接流体冲击输出旋转扭矩。

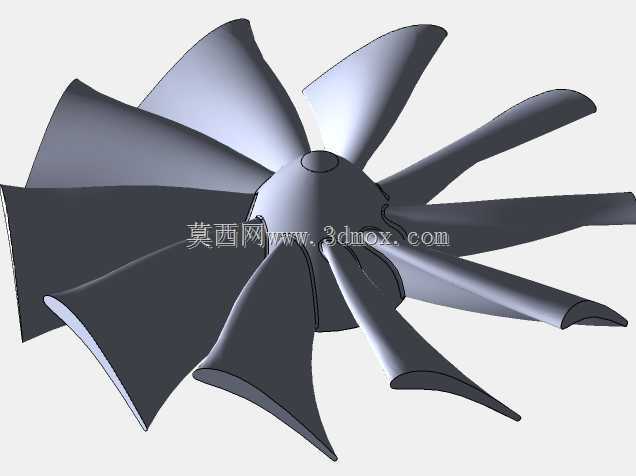

从结构设计逻辑来看，该叶片采用大扭角空间曲面构型，每片叶片从叶根到叶顶的弦长、安装角都做了连续渐变处理，叶根位置与轮毂衔接处做了平滑过渡圆角，能有效降低旋转过程中根部的应力集中，避免长期交变载荷下出现疲劳断裂问题。叶片整体沿轮毂周向均匀排布，共设置11片叶片，相比常规8-10片的常规配置，更密的叶片排布能在相同转速下获得更平稳的流体输出，降低流体脉动带来的振动与噪音，适合对运行平稳性有一定要求的工况。

在安装边界上，轮毂中心预留了与动力轴配合的定位安装面，可通过键连接或者过盈配合的方式与传动轴实现固定，轮毂外径与叶片叶顶的径向尺寸差值控制在合理区间，既保证叶片有足够的做功弦长，也不会因为叶顶直径过大导致转动惯量超标，适配常规中小功率的驱动轴系安装要求，不需要对原有设备的轴系结构做大幅改动就能完成替换适配。

设计过程中优先考虑了叶片的气动/液动性能基础构型，曲面曲率沿叶高方向的变化遵循流体流动的迹线规律，能减少流体在叶片表面的脱流损失，虽然未做精细化CFD仿真优化，但基础构型已经能满足常规工况下的做功效率要求，适合作为通用类涡轮部件的基础设计模板，从业者可在此基础上根据具体工况的流体参数、转速要求调整叶片安装角、叶型厚度以及叶片数量，快速适配不同的设备需求。叶片的厚度从叶根到叶顶做了递减处理，叶根位置厚度更大以保证结构强度，叶顶位置厚度较薄能减少叶顶位置的流体泄漏损失，同时降低叶片整体的重量，减小旋转时的离心载荷，提升部件运行的可靠性。
