四旋翼农用植保作业飞行器结构设计

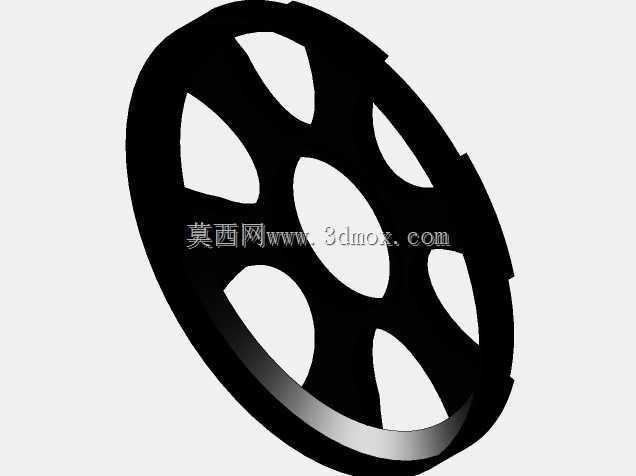

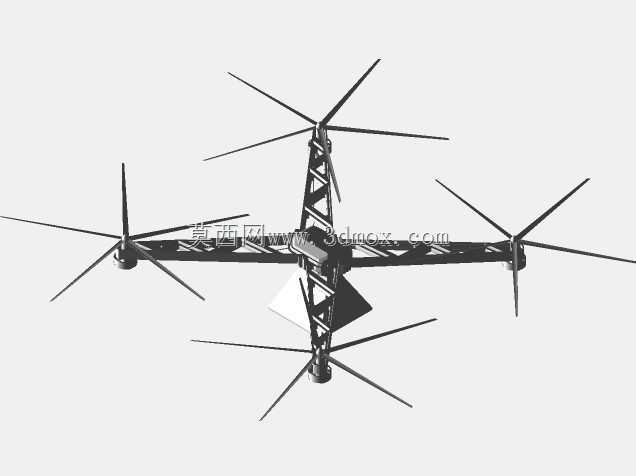

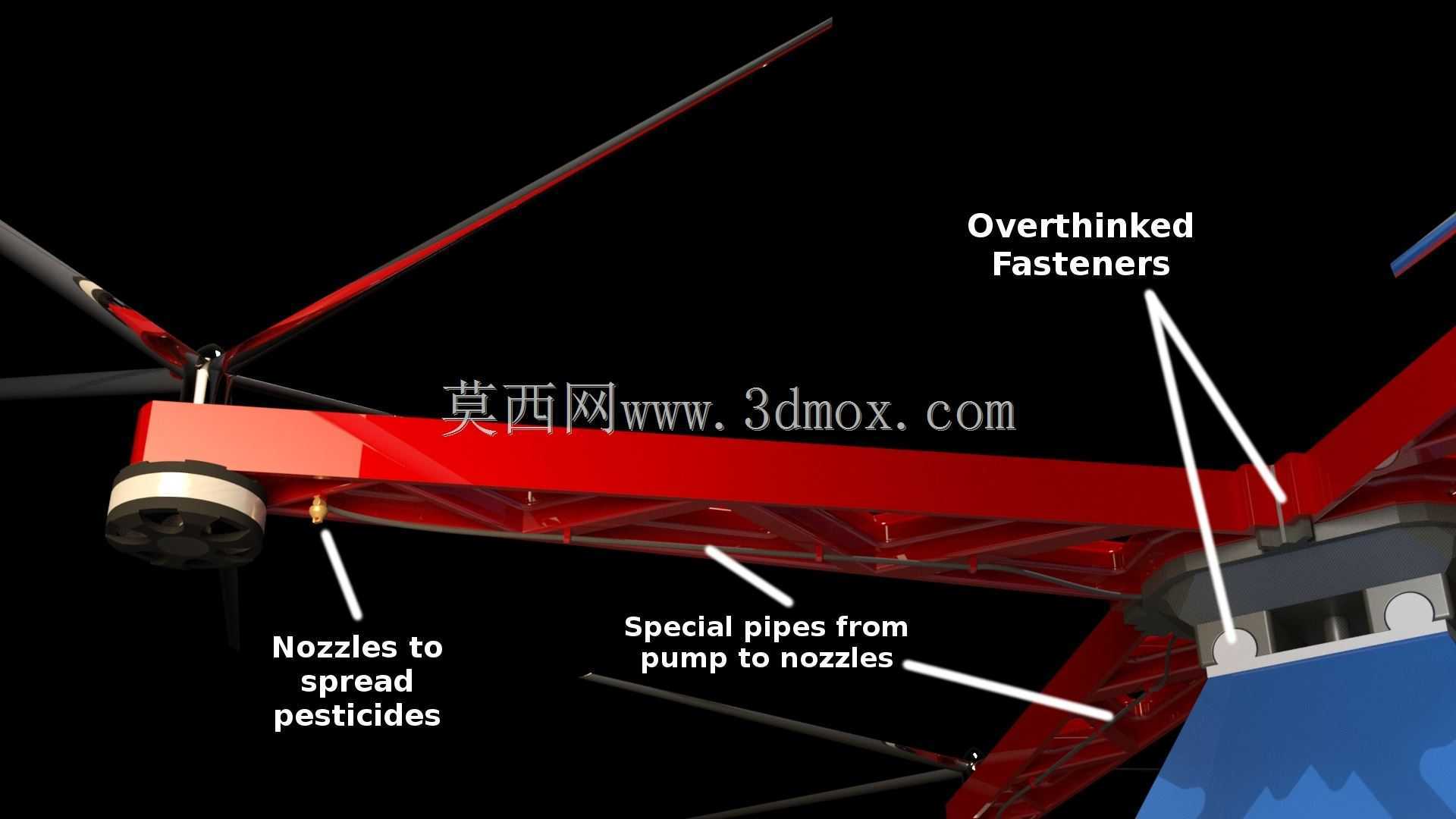

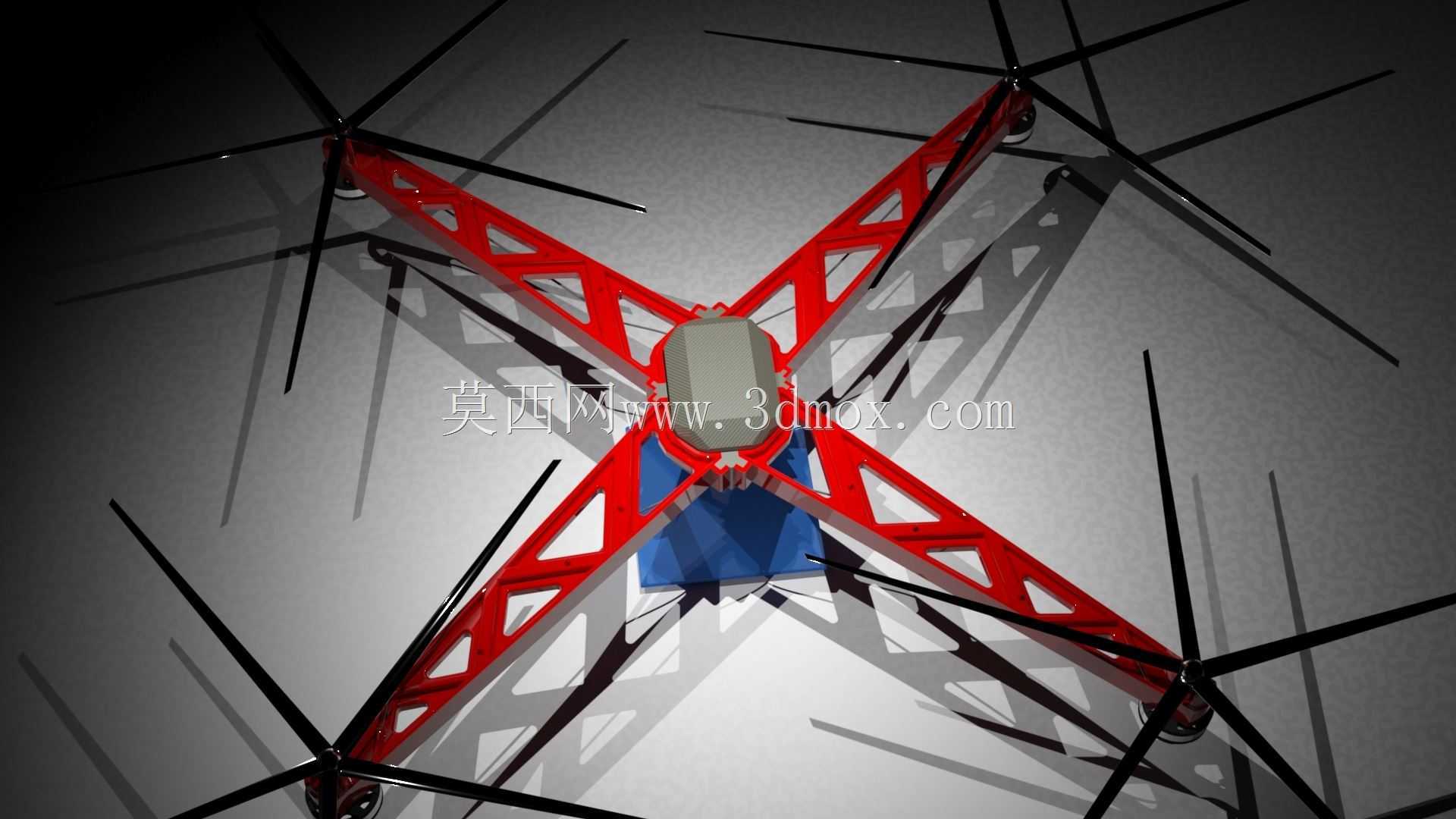

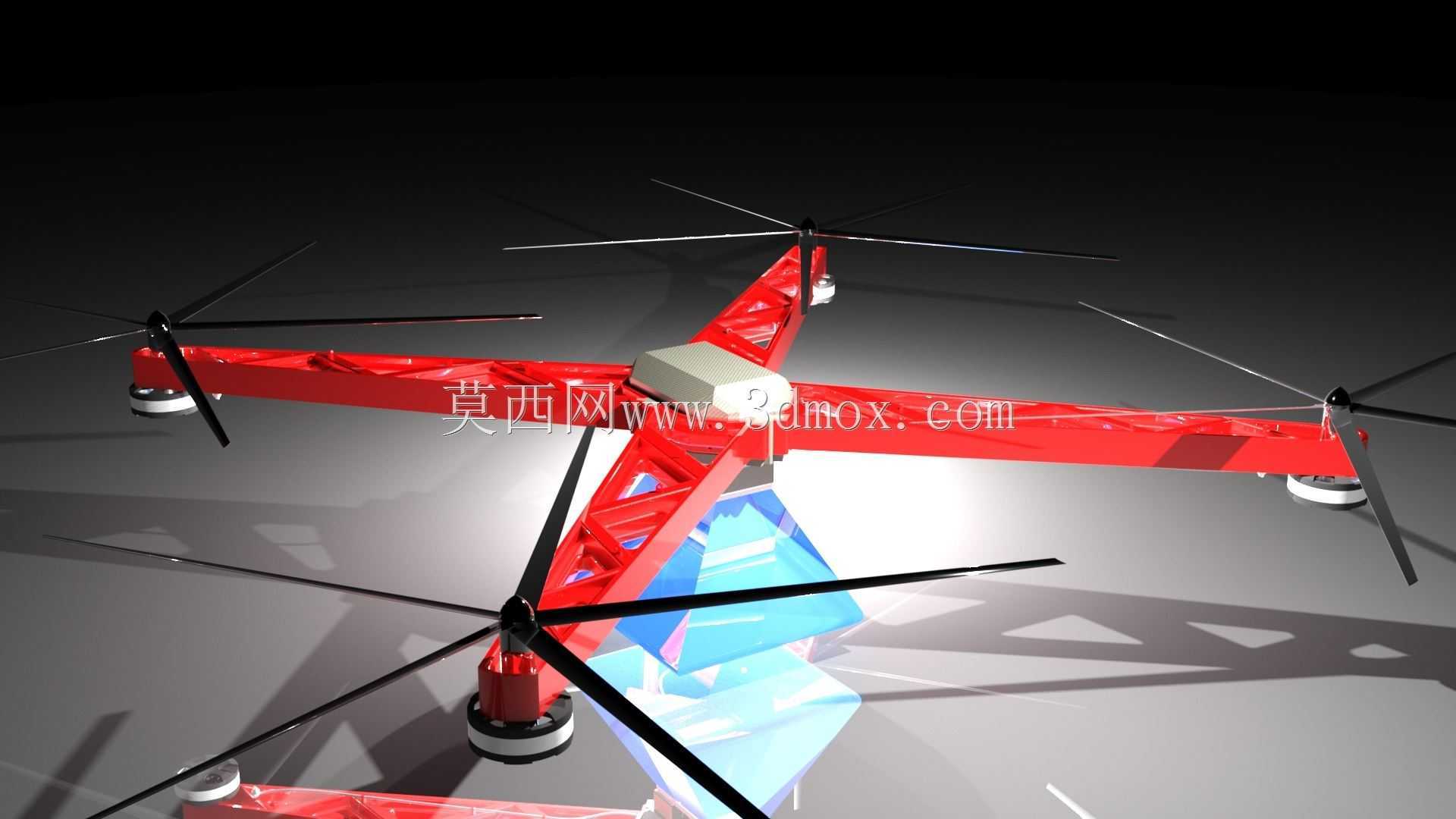

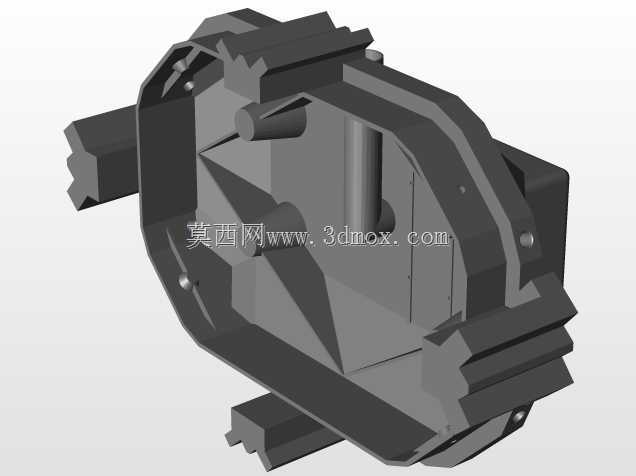

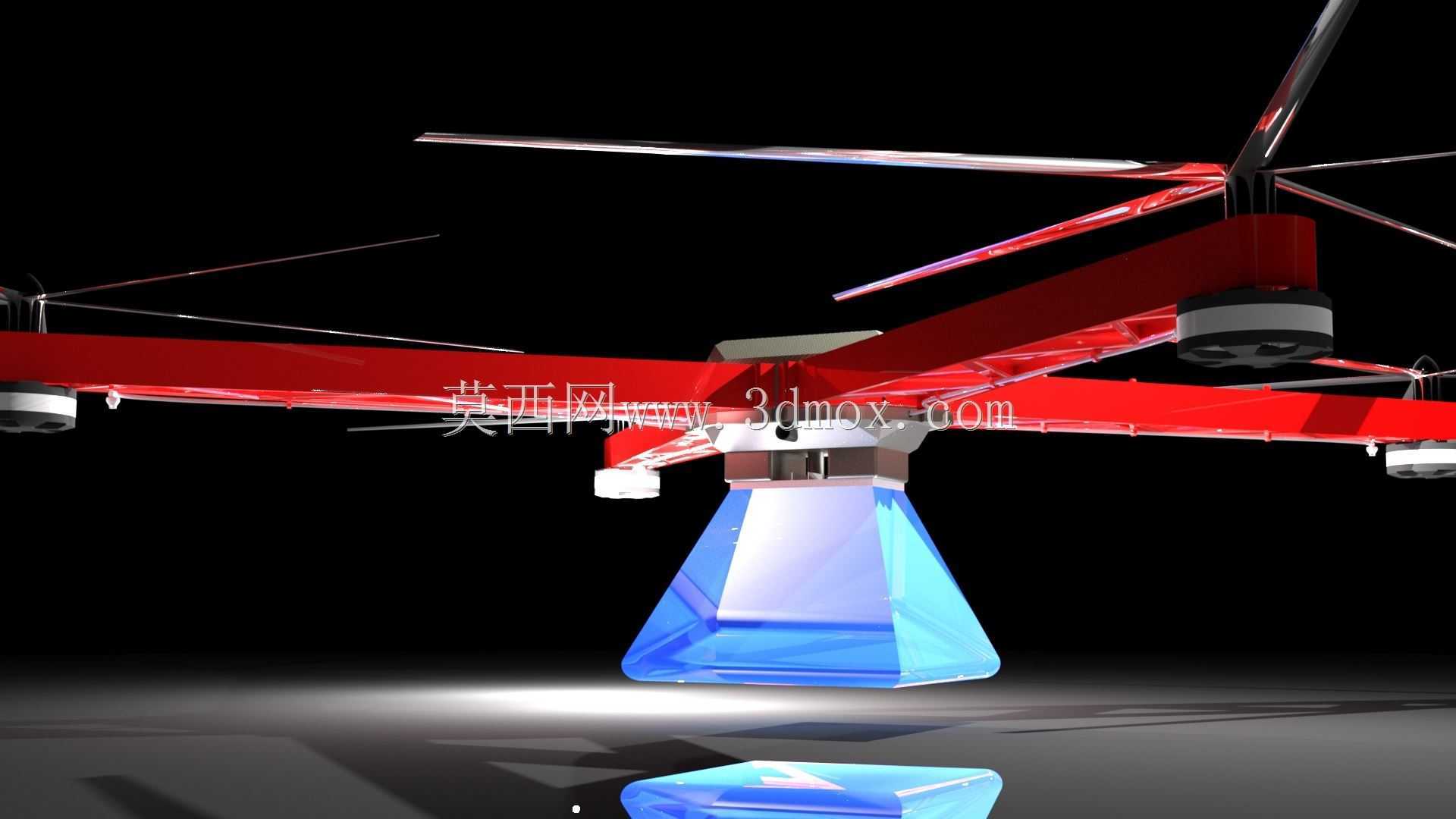

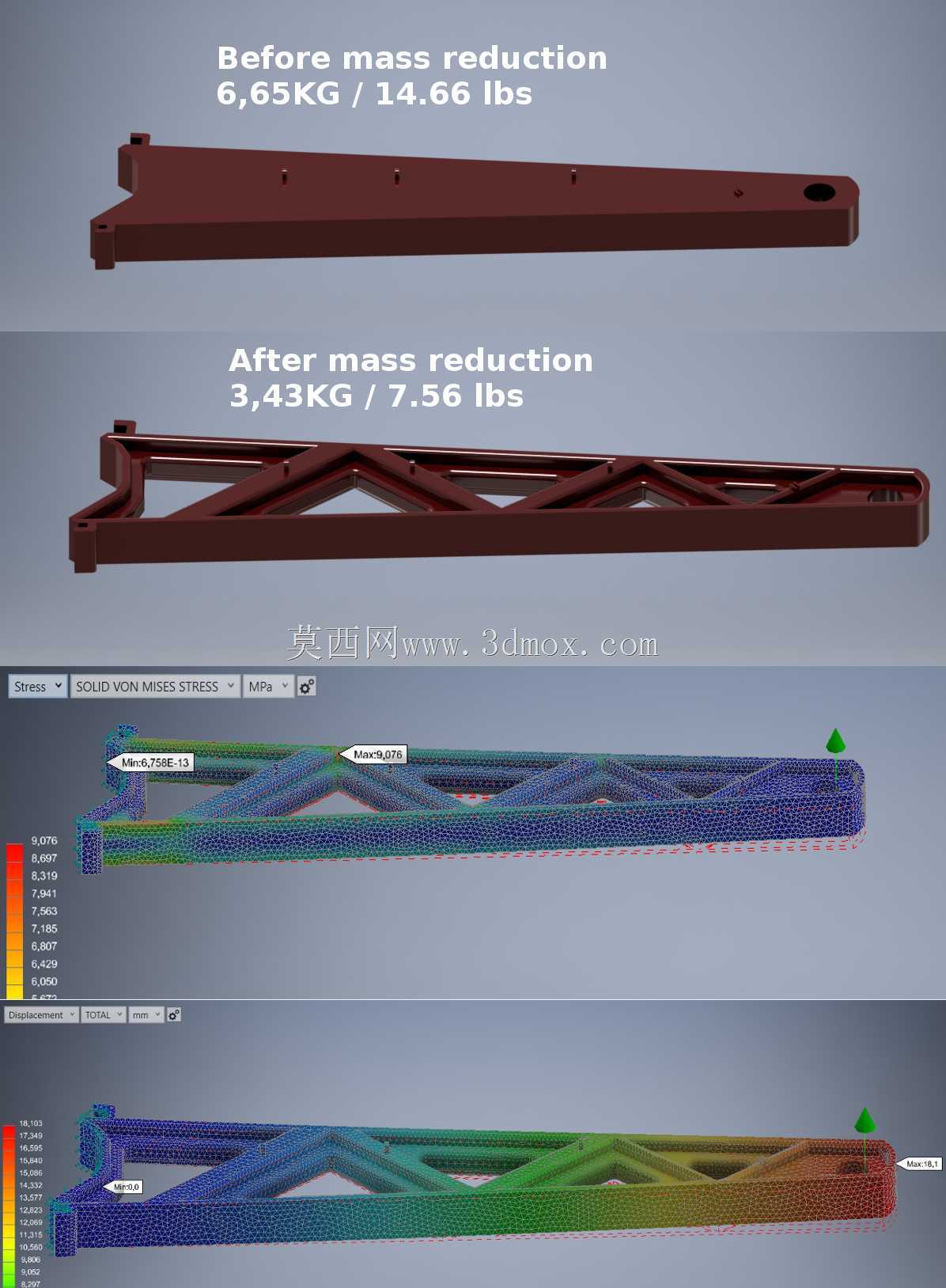

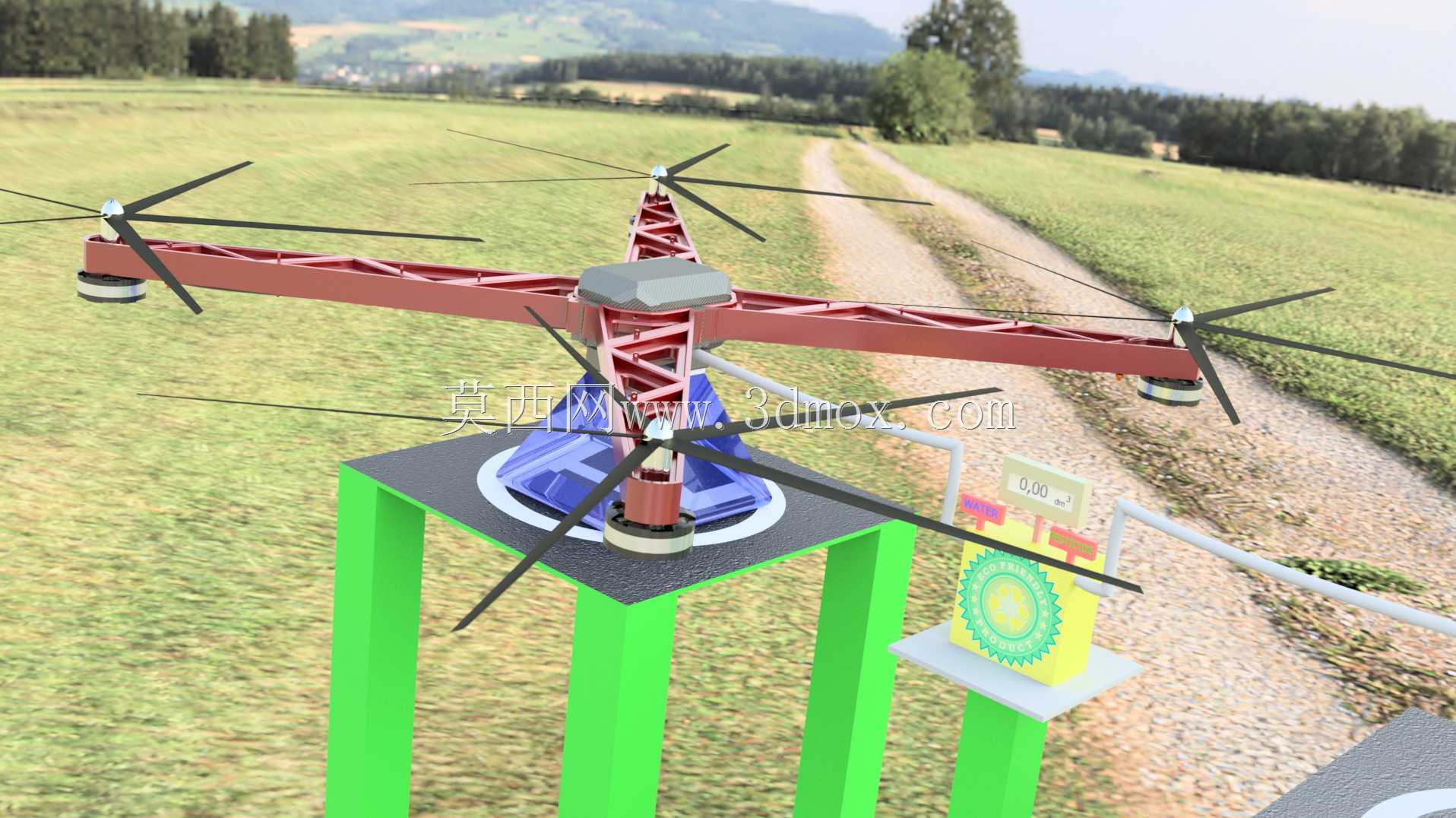

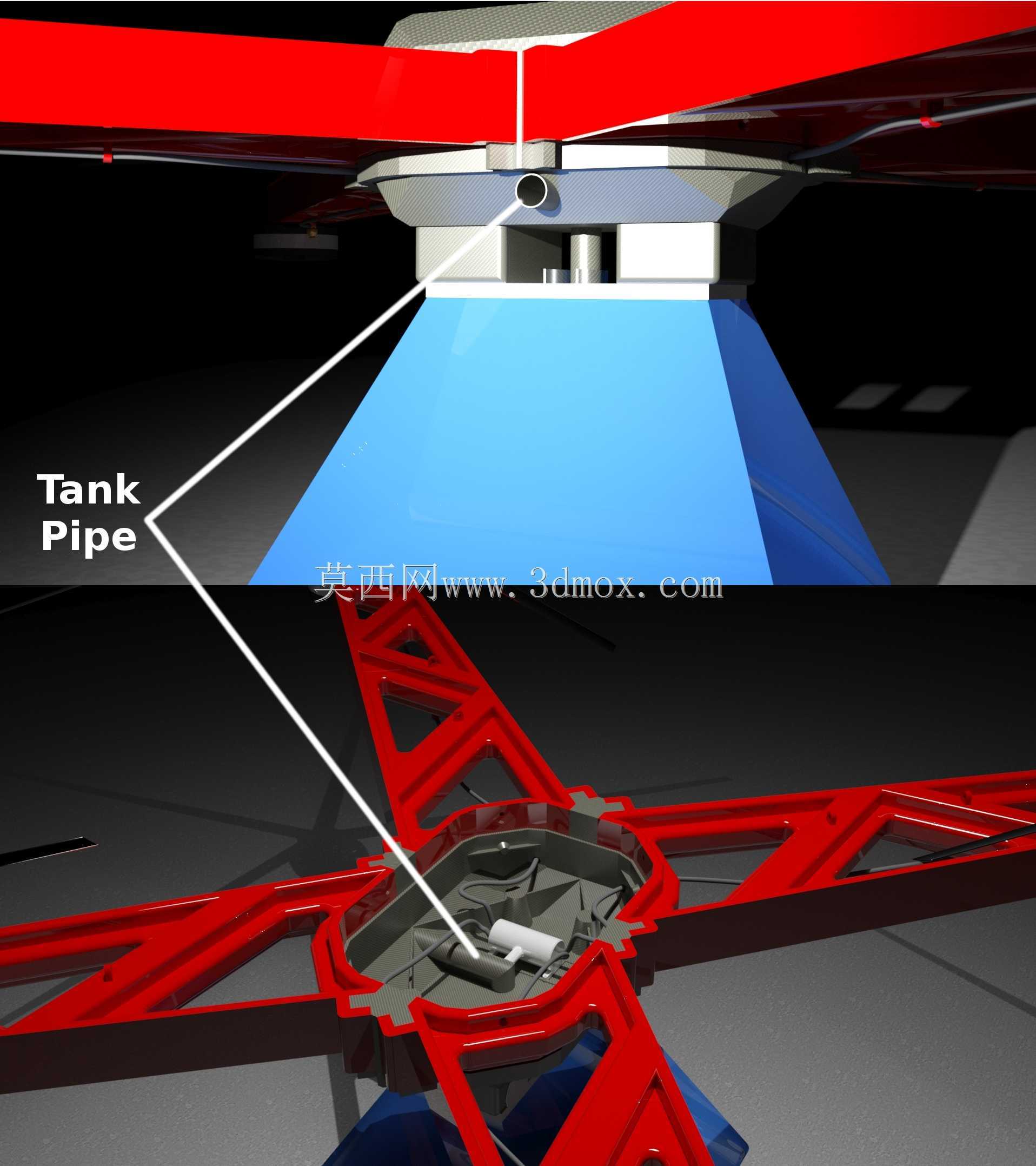

这款四旋翼飞行器的结构设计围绕丘陵小地块植保作业场景展开，机架采用镂空桁架式构型，在保证结构刚度的前提下尽可能降低自身结构重量，预留充足的载荷余量来搭载药液与作业组件。设计过程中优先考虑了药箱与机架中部安装位的匹配度，药箱采用快装式定位结构，无需额外拆解机架主承力构件即可完成药液加注与箱体更换，箱体底部设置导流斜面，避免作业过程中药液残留晃动影响整机飞行重心。机臂末端预留了标准的喷杆安装接口，管路沿机臂内部的走线槽布设，避免外露管路在飞行过程中受气流扰动、作物剐蹭出现破损，喷嘴安装位预设了角度调节余量，可根据不同作物的冠层高度调整喷施角度，保证雾滴覆盖均匀度。机架中部的设备舱做了分层布局设计，上层预留飞控、数传模块的安装减震位，下层空间可容纳动力电池、电调组件与供电线路，各模块之间设置隔离挡板，避免药液渗漏造成电路短路，舱体边缘预留走线孔位，配套防水胶圈安装槽，可满足田间高湿度、多扬尘环境下的防护需求。机臂与中心机架的连接位采用快拆式锁扣结构，转场运输时可快速折叠机臂，缩小整机收纳尺寸，锁扣结构设置了防松脱定位销，避免飞行过程中机臂受振动出现移位。动力安装座预设了标准电机孔位，可适配不同拉力量级的无刷电机，电机座下方预留了起落架安装接口，起落架高度经过匹配计算，保证作业过程中机身底部与作物冠层保持安全距离，避免旋翼下洗气流直接冲击作物造成倒伏，同时也为药箱、喷杆组件预留充足的离地间隙，防止起降过程中组件磕碰地面。整机的重心经过配平设计，药箱满载与空载状态下的重心偏移量控制在合理区间，降低飞控系统的姿态修正负荷，提升飞行稳定性。
