同轴转子小型侦察无人机结构设计

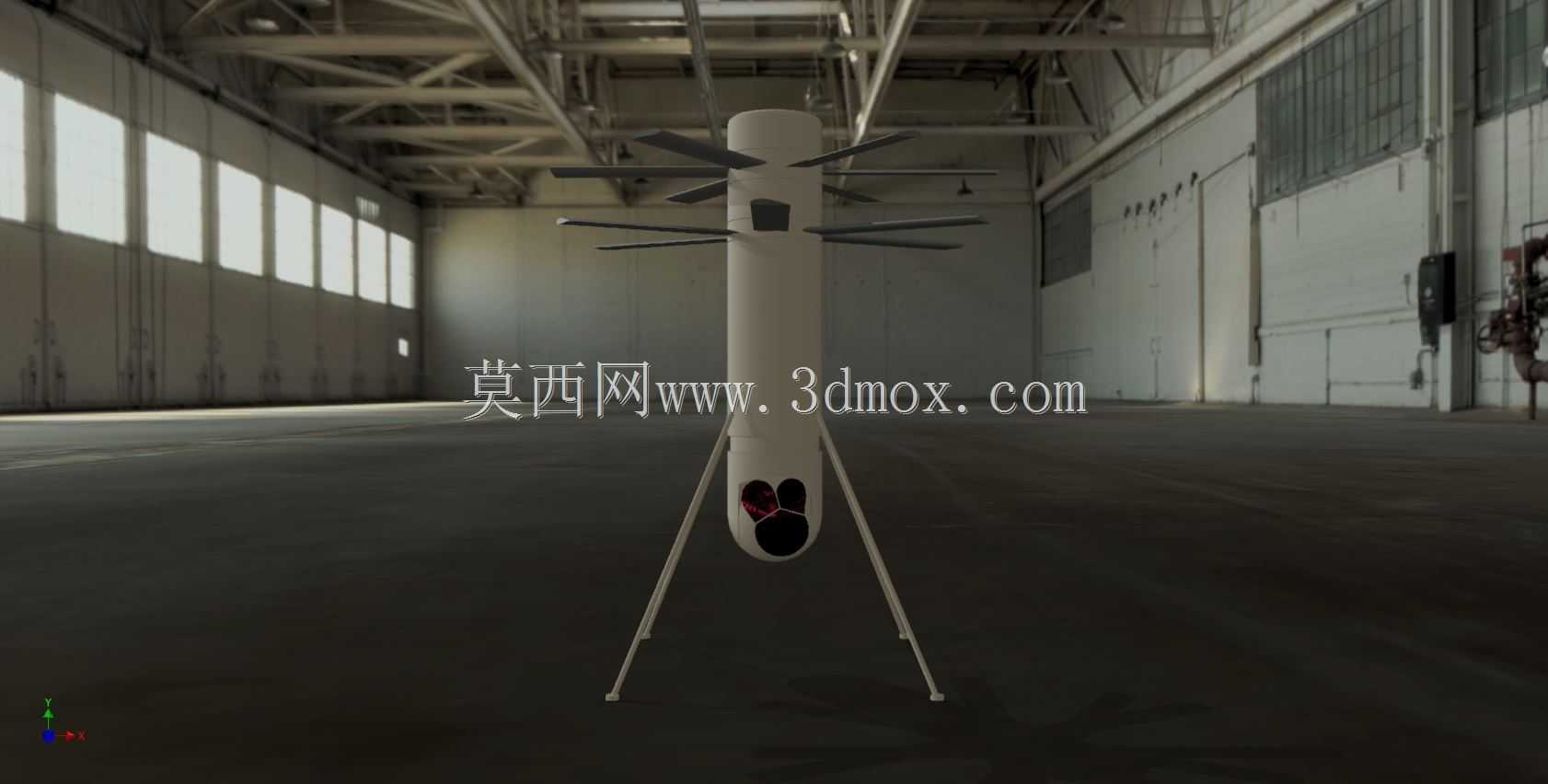

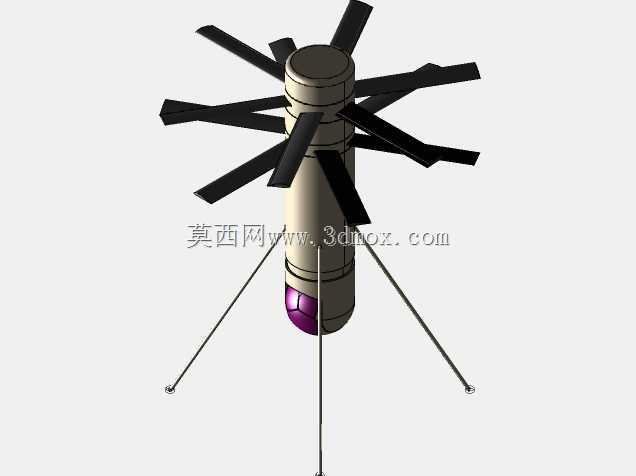

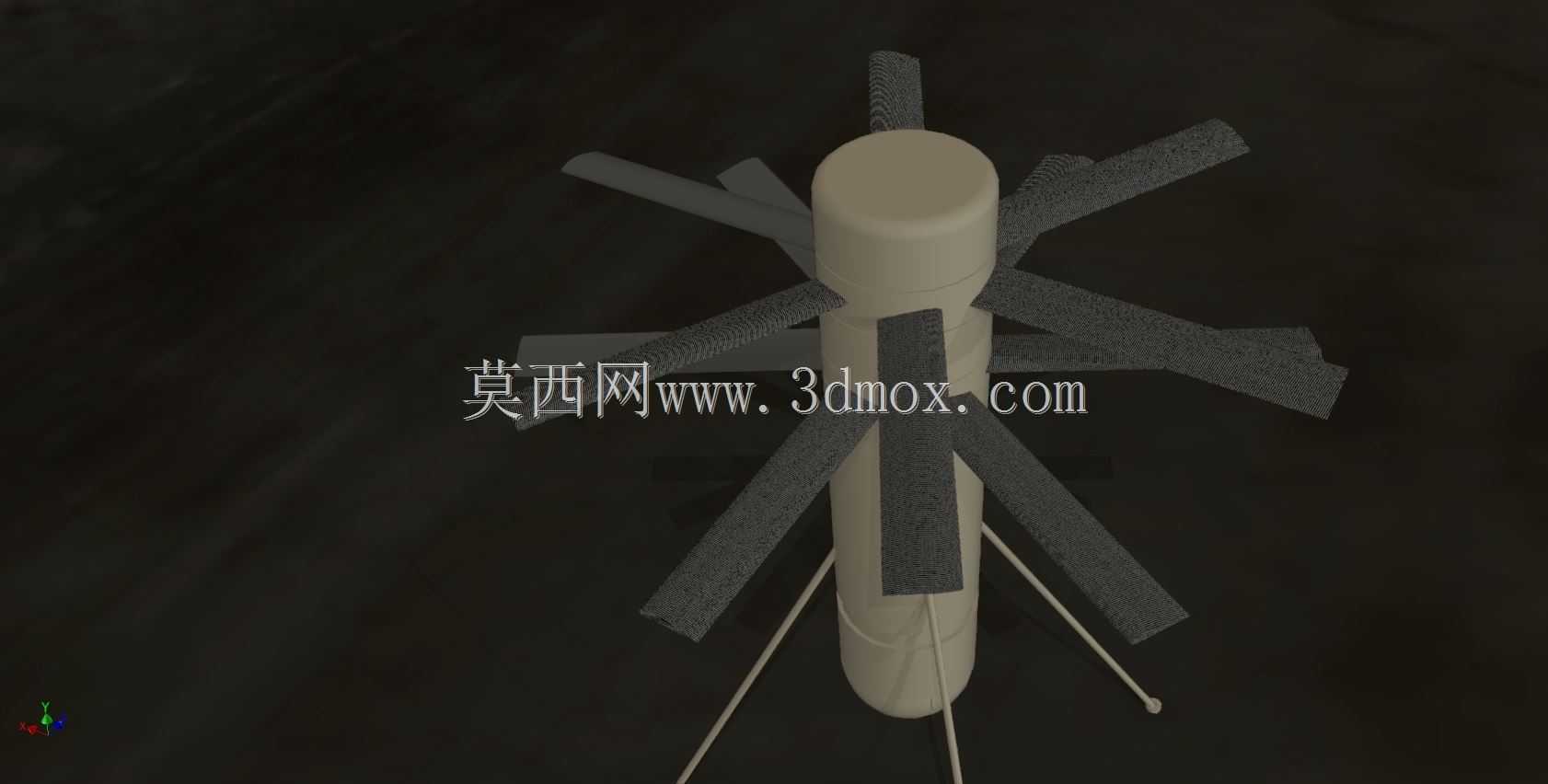

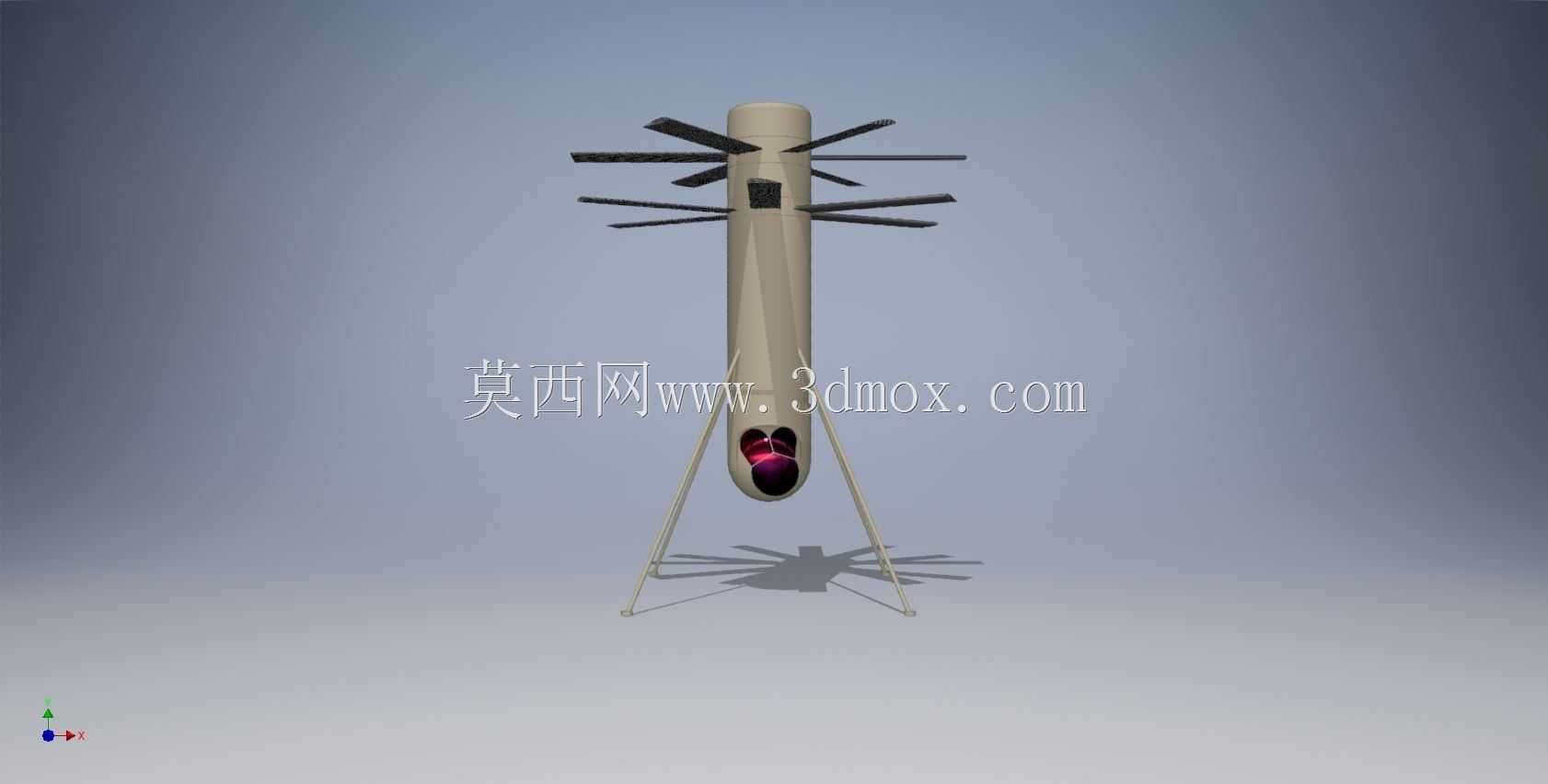

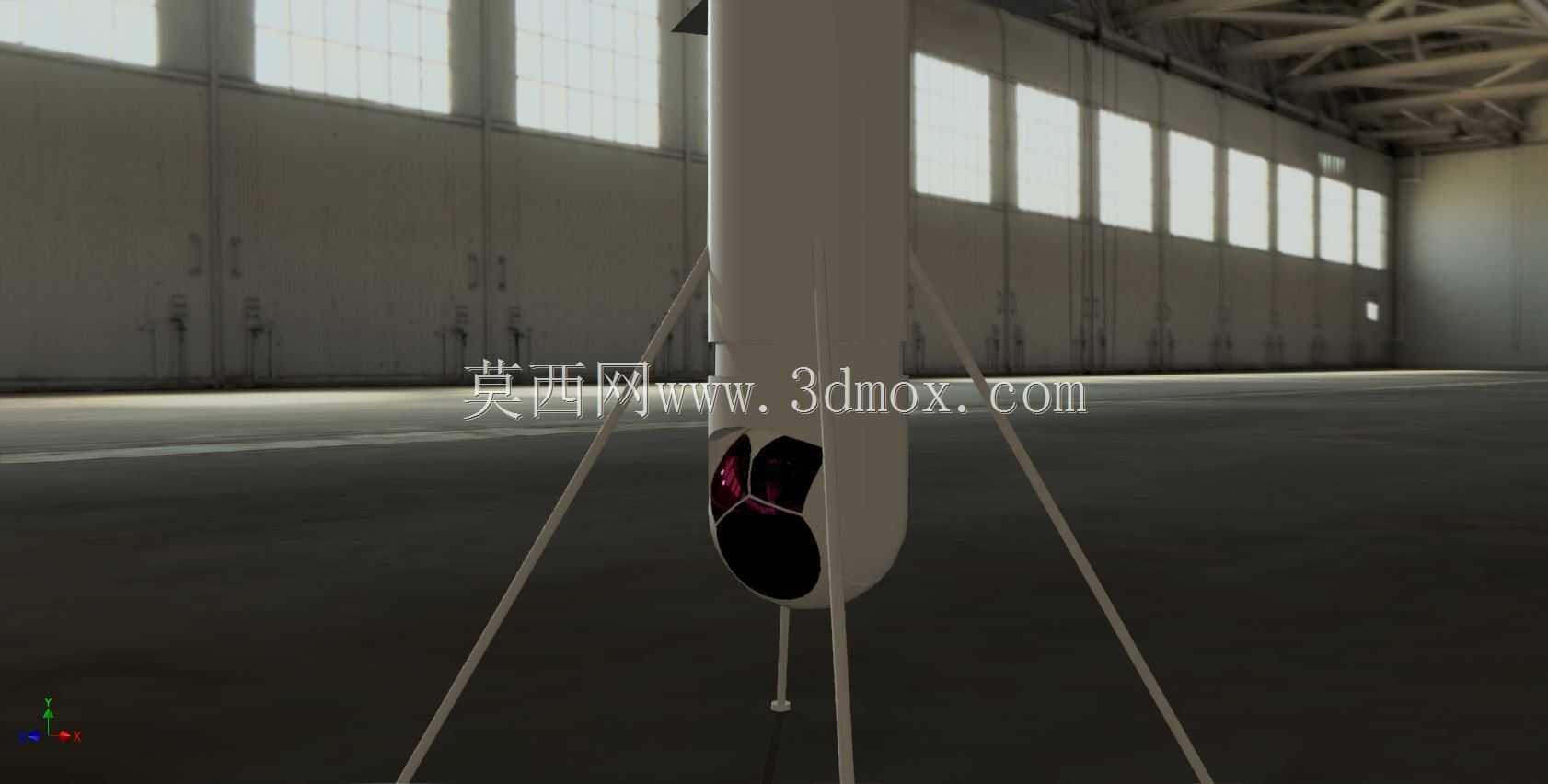

这款同轴转子构型的小型无人飞行器，主要面向近距离战术侦察、区域态势感知场景设计，可在复杂地形、狭窄空间内完成抵近观测任务，无需大面积起降场地，适配班组级作战、应急搜救、狭小区域巡检等多类使用需求。设备核心功能集中在前端搭载的多载荷集成光学转台，整合了平移倾斜调节机构、长焦成像镜头、红外热成像模块以及激光测距单元，可在悬停状态下完成多角度目标观测、距离测算，无需调整整机飞行姿态即可完成视场切换，大幅降低飞行操控难度，提升复杂环境下的观测稳定性。设计上采用共轴双旋翼布局，省去了传统多旋翼飞行器的外置机臂结构，整机径向尺寸大幅压缩，收纳状态下可装入单兵携行包，展开后仅依靠三根轻量化支腿完成起降支撑，支腿采用倾斜外张构型，在硬质地表、松软草地都能保证起降稳定性，支腿与机身连接处设置了快拆接口，可快速完成拆装更换，适配不同野外作业场景的维护需求。机身主体采用圆柱形流线壳体，内部沿轴向依次布置飞控模块、电池舱、载荷处理单元，重心严格落在旋翼轴线上，避免飞行过程中出现偏航力矩，壳体表面预留了散热格栅与传感器开窗，保证内部电子设备长时间工作的散热需求，同时不会对气动效率造成过多影响。光学转台布置在机身最下端，采用球形密封罩结构，可在小雨、扬尘环境下正常工作，转台的俯仰、旋转轴均设置了微型阻尼结构，避免飞行过程中的振动传导至光学元件，保证成像清晰度。旋翼采用折叠式桨叶设计，收纳时可贴合机身侧壁，展开后通过桨夹的定位结构自动锁止，无需额外工具即可完成起飞前准备，桨叶翼型经过低速优化，在悬停状态下可保持较低的噪音水平，提升隐蔽作业能力。整机安装边界充分考虑了单兵携行需求，收纳后整体尺寸不超过常规单兵筒装携行具的容纳范围，展开后支腿的最大跨距可保证在3级风环境下的起降稳定性，机身侧面预留了通用扩展接口，可根据任务需求更换不同类型的任务载荷，拓展使用场景。
