入门级小型四旋翼飞行器结构设计方案

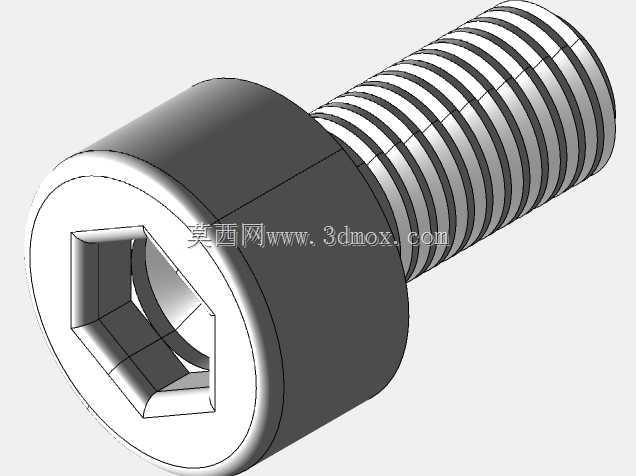

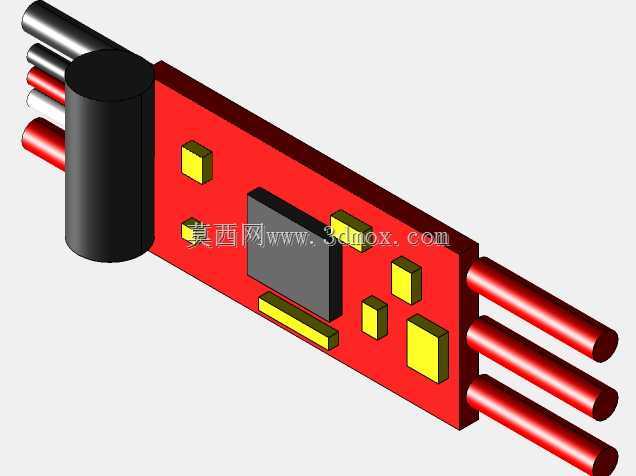

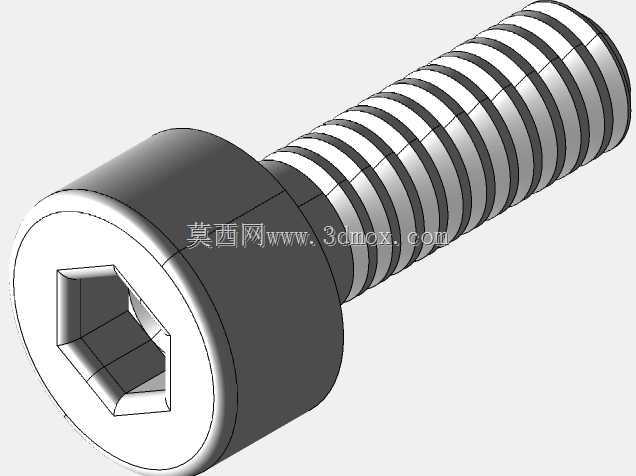

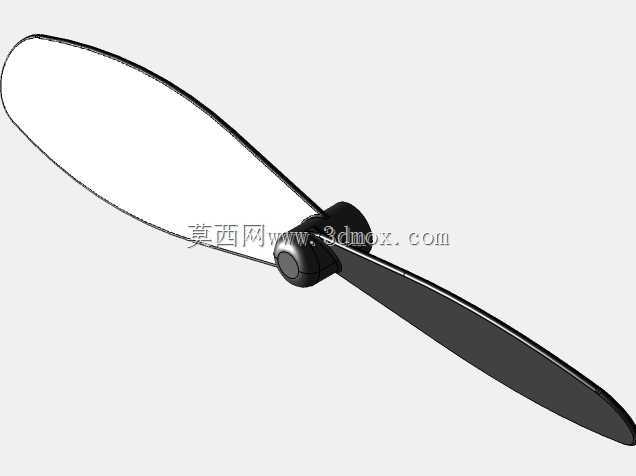

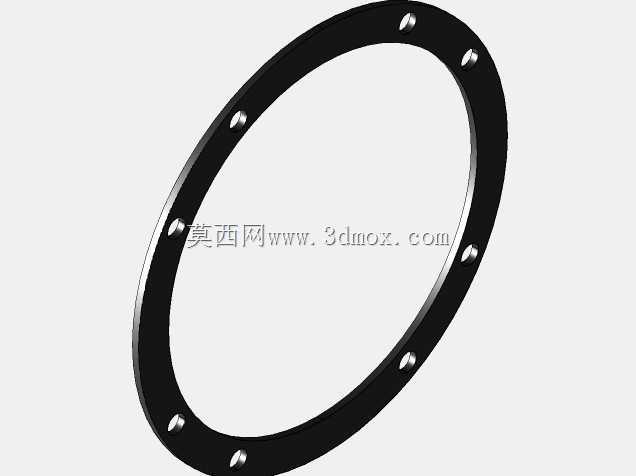

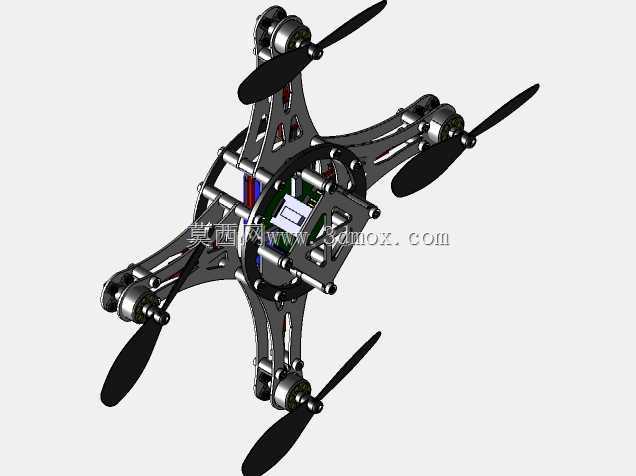

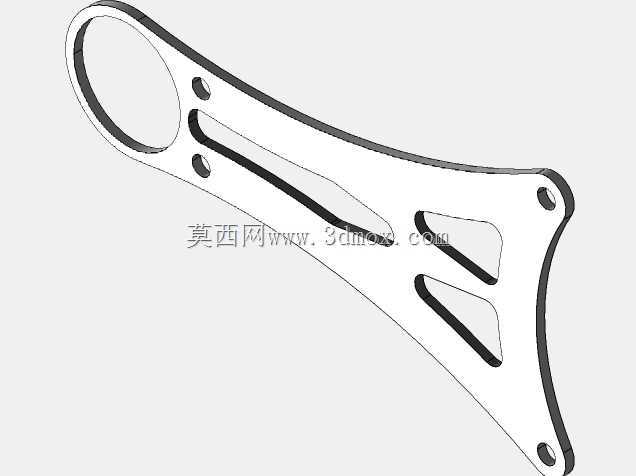

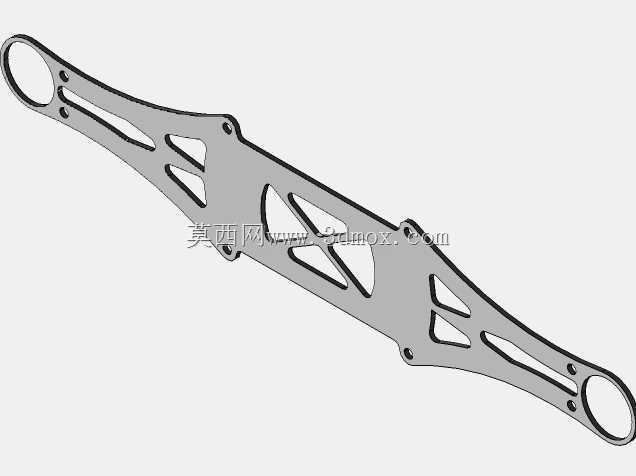

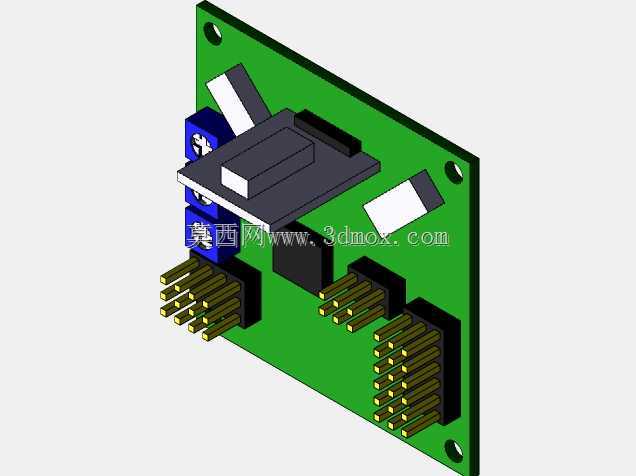

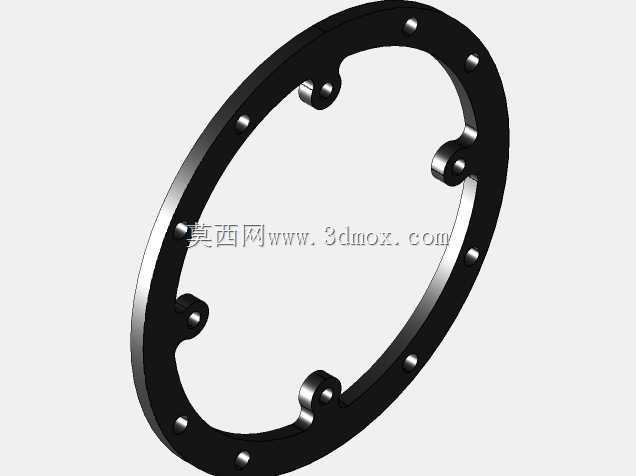

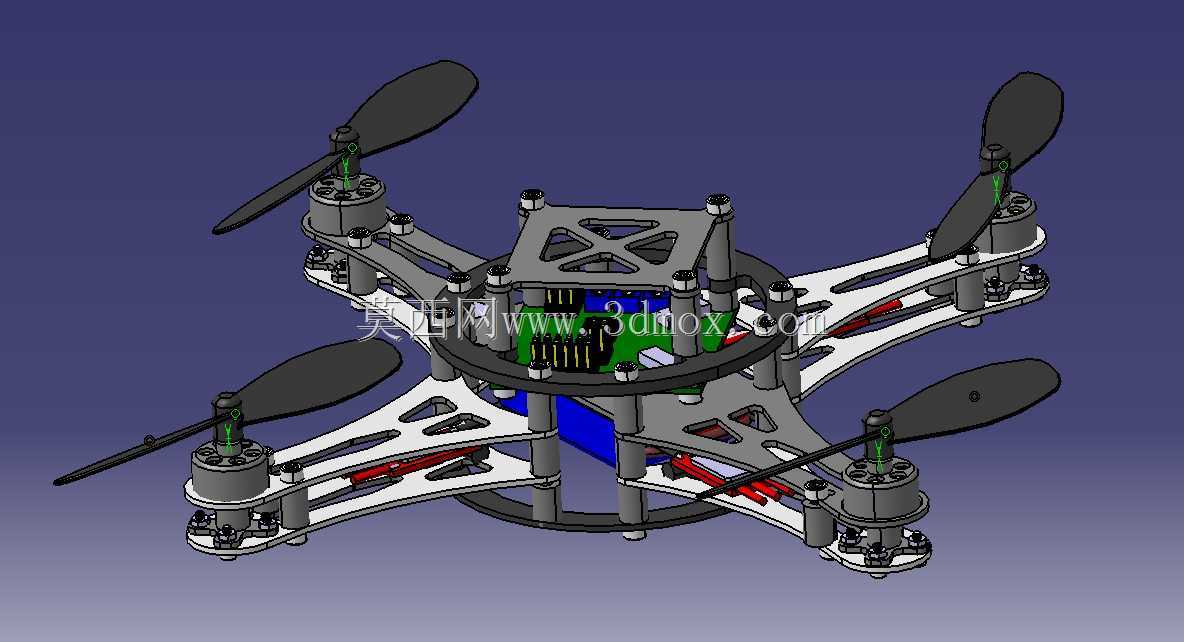

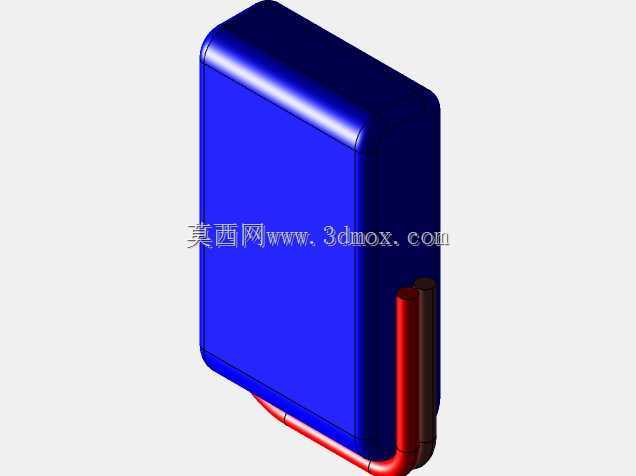

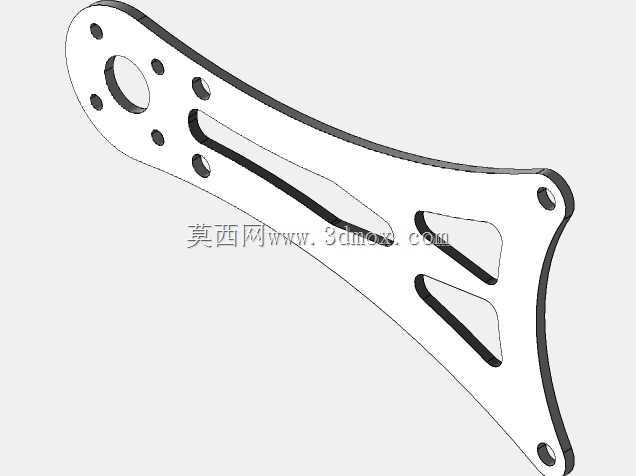

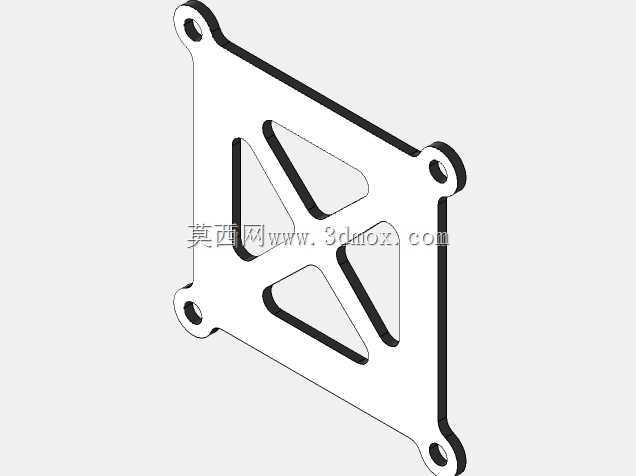

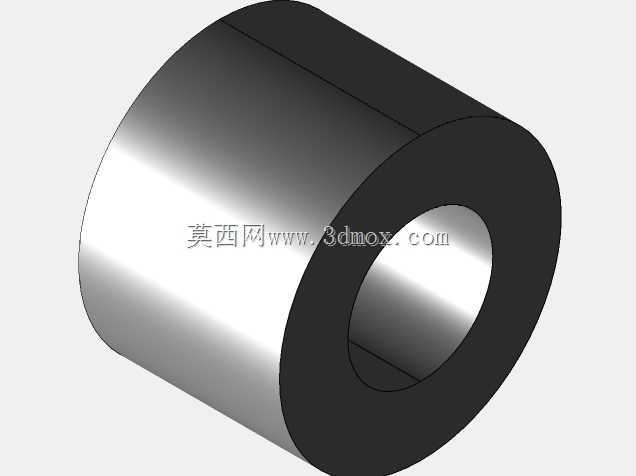

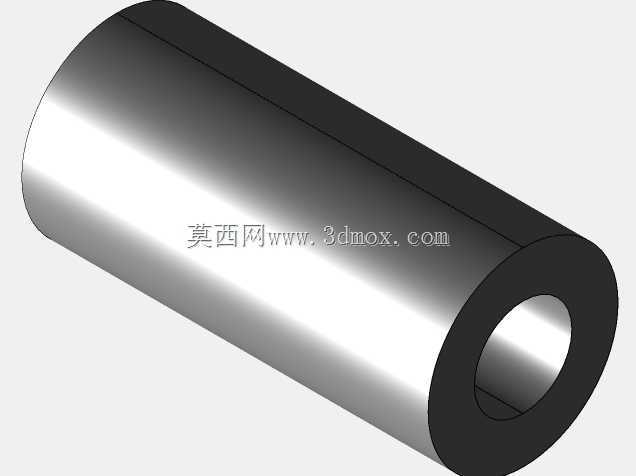

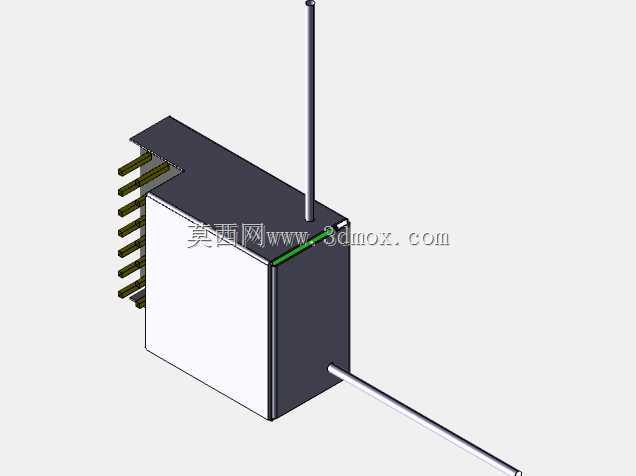

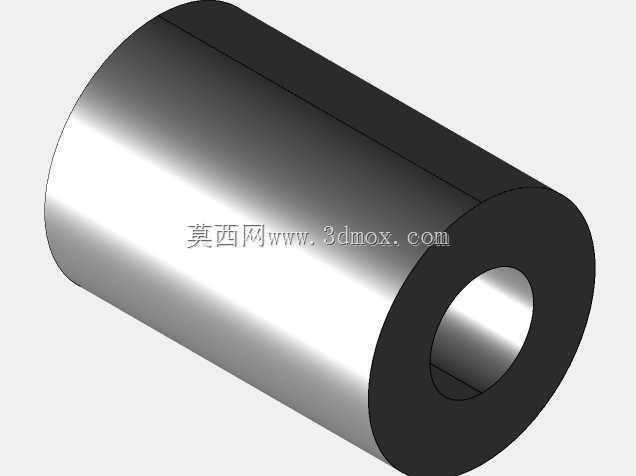

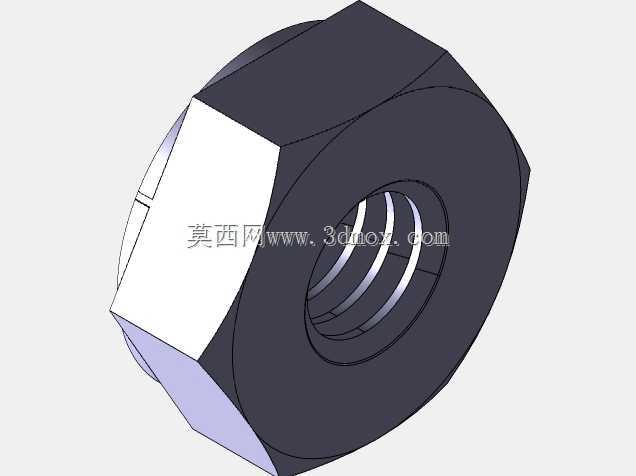

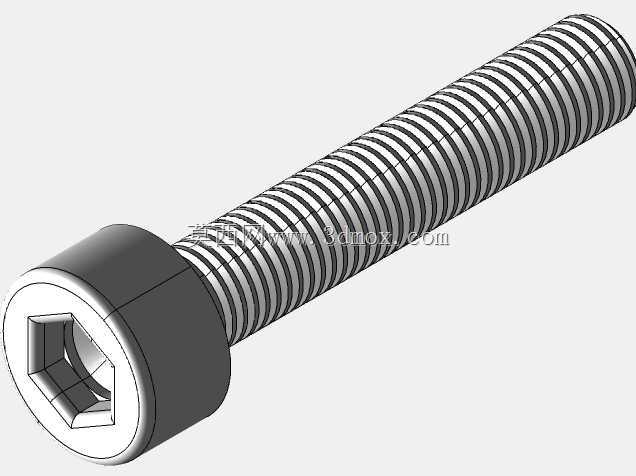

这款小型四旋翼结构，主要面向航模入门学习、小型低空航拍测试、高校科创实践这类场景使用，整体结构没有冗余的复杂设计，所有部件都围绕轻量化、易装配、耐摔损的核心需求展开，新手在组装调试时不需要复杂的专用工装，仅用常规内六角螺丝刀就能完成全机组装，很适合刚接触多旋翼结构的从业者拆解学习布局逻辑。从结构设计思路来看，中心承载区采用环形围框加十字加强筋的布局，飞控板、电池、电调这些核心元器件都布置在中心环形框架的内部空间，这种布局能把整机重心严格控制在四个旋翼的几何中心位置，避免飞行时出现重心偏移带来的姿态修正负担，同时环形围框能在发生轻微碰撞时吸收部分冲击力，减少内部元器件受冲击损坏的概率。四个机臂采用一体化镂空结构设计，从中心环向外延伸的过程中做了等强度的截面收窄，既保证机臂在旋翼高速转动时的抗扭刚度，避免机臂共振导致的飞行抖动，又尽可能去除了非承载区域的材料，降低整机自重。每个机臂末端的电机安装座都做了同轴度定位凸台，安装电机时不需要反复调整同轴度，只要把电机贴合凸台锁紧螺丝就能保证电机输出轴与机臂平面垂直，减少旋翼转动时的动平衡问题。旋翼采用定距正反桨配对设计，相邻两个旋翼的旋转方向相反，抵消自旋扭矩，不需要额外的变距机构就能实现姿态控制，结构复杂度大幅降低。安装边界方面，机臂末端的电机安装孔位适配常用的10mm、12mm安装孔距的小型有刷、无刷电机，中心舱内部预留了20mm见方的飞控安装位，电池固定位可以容纳厚度15mm以内的2S锂电池，整机对角电机轴距控制在180mm左右，属于微型多旋翼的尺寸范畴，在室内小空间也能完成飞行测试。起落部分没有采用额外的独立起落架，而是利用机臂下沿的凸台作为支撑，降落时四个凸台同时接触地面，分散降落冲击，同时减少了额外零件带来的重量增加。走线槽直接集成在机臂的镂空结构里，电调到电机的连接线可以完全埋入机臂内部，避免飞行时线材外露扰动气流，也能减少线材被旋翼打到的风险。整体结构没有复杂的曲面特征，所有零件都可以采用板材切割或者小型3D打印制作，加工门槛低，修改迭代也很方便，不管是用来做结构教学案例，还是改装成小型任务载荷的测试平台都很适配，在调试飞控参数的时候，这种简单结构的震动特性更容易被校准，能帮助初学者快速理解多旋翼的飞行控制逻辑与结构承载关系。
