适配GT2815电动输出装置的翼型连接支架

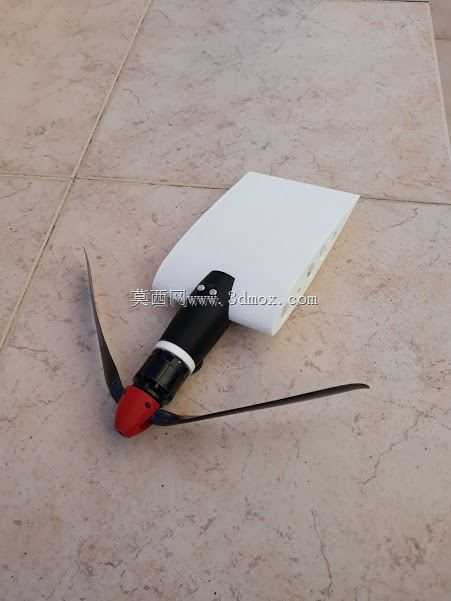

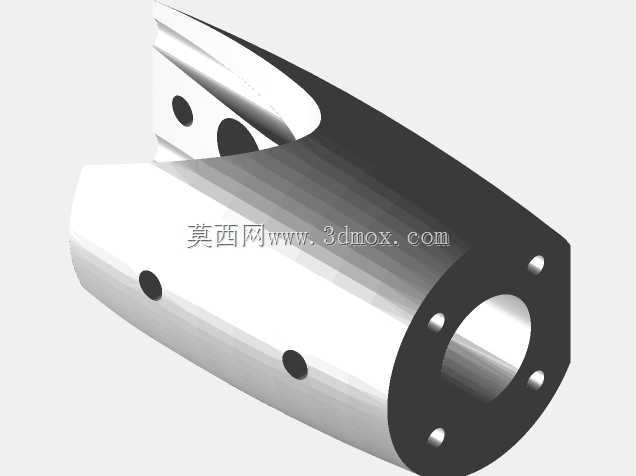

在小型电动无人飞行器的动力段改装与装配场景中，这类连接支架承担着动力单元与主翼结构的载荷传递核心作用，日常作业里，不少航模测试团队、小型无人机研发小组在做翼型与动力匹配验证时，经常会遇到标准动力座无法适配定制翼段的问题，这款连接件正是针对NACA23015翼型、200mm弦长翼段的安装边界做的适配设计。从结构功能上看，支架一端采用法兰式安装面，四个周向均布的定位孔可直接与GT2815系列电动输出装置的安装端面贴合，孔位公差匹配常规电机安装的同轴度要求，能避免动力输出时因安装偏斜带来的振动损耗，连接面的沉孔设计可让紧固件端面完全埋入支架本体，不会突出表面干涉整流罩的安装。支架的另一端完全贴合NACA23015翼型的曲面轮廓，安装时可直接嵌入翼段预设的安装槽内，曲面贴合面的弧度经过反复拟合，能保证与翼面过渡顺滑，减少飞行过程中的气动阻力，同时贴合面预留的三个径向定位孔，可通过销钉或紧固件与翼段内部的加强梁连接，将电机运转产生的扭矩、飞行时的气动载荷直接传递到翼段主承力结构上，避免支架与翼面连接部位出现应力集中。设计思路上，整体采用一体化流线型过渡结构，没有多余的突出棱角，既减少了气动干扰，也避免了应力集中带来的结构断裂风险，本体的壁厚经过载荷校核，在满足2kg级起飞重量飞行器的动力载荷要求下，尽可能做了轻量化处理，不会给翼段带来额外的负重负担。安装边界方面，法兰端的外径匹配GT2815电机的常规安装尺寸，不会超出电机整流罩的覆盖范围，翼型连接端的长度刚好适配200mm弦长翼段的前缘安装位置，不会侵入翼段内部的舵机、走线空间，安装时不需要对原有翼段做额外的切削修改，可直接完成装配，在实际测试场景中，这类支架不仅可用于固定翼航模的动力改装，也可用于小型电动巡航无人机的动力段快速换装，更换不同KV值的电机时不需要重新修改翼面结构，只需要拆卸法兰端的紧固件即可完成动力单元的替换，大幅缩短外场测试的调整时间。结构上的圆角过渡处理，也能减少长期振动下的疲劳裂纹产生，适配户外作业时的复杂受力工况。
