镂空机架式四旋翼航拍巡检飞行器

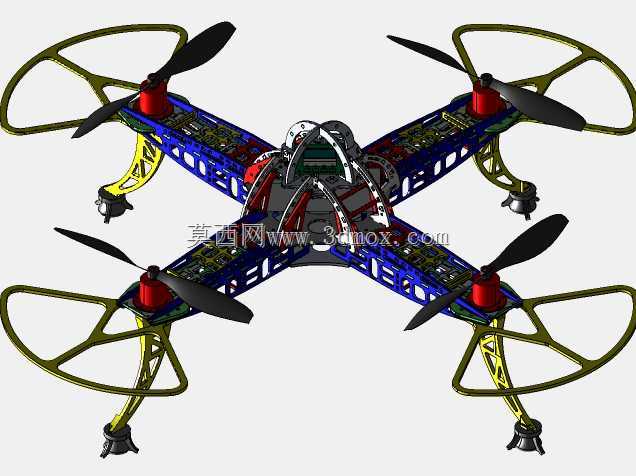

这款四旋翼飞行器的机架采用镂空式桁架结构设计，在保证结构刚度的前提下尽可能降低整机自重，适配低空航拍、园区巡检、小范围地形测绘等多种作业场景，可搭载轻量化可见光相机、微型气体检测模块等任务载荷完成对应作业。从结构布局来看，四个机臂呈X型对称分布，机臂末端预留电机安装位，配套的螺旋桨外围设置环形保护圈，能够在低空贴近障碍物飞行时避免桨叶直接碰撞剐蹭，降低作业过程中的桨叶损坏概率，保护圈与机臂采用快拆式连接结构，便于运输过程中拆卸收纳，减少整机占用的存放空间。机臂与中心主机身的连接部位做了加强筋过渡处理，可抵消电机高速运转时产生的持续振动，避免振动传递至中心舱内的飞控板、电池与任务载荷，保障飞行姿态稳定与载荷采集数据的清晰度。中心主机身采用分层式腔体设计，上层预留飞控模块、GPS天线的安装位，中层为电池仓，可根据续航需求适配不同容量的锂聚合物电池，下层预留任务载荷挂载接口，接口处设置减震球组，进一步过滤飞行过程中的高频振动。起落架采用弹性支腿结构，支腿末端设置缓冲脚垫，降落时可吸收触地瞬间的冲击载荷，避免硬着陆对机身内部电子元件造成损伤，支腿的高度预留了足够的下层载荷安装空间，不会遮挡相机等载荷的作业视野。设计过程中对整机的安装边界做了明确约束，各部件的安装孔位均做了同轴度公差匹配，机臂展开后整机的外接圆尺寸控制在合理范围内，可适配常规的便携收纳包运输，同时各电子元件的走线槽沿机架加强筋内侧布置，避免飞行过程中走线外露被气流吹动干扰姿态，也能减少走线与机架结构的摩擦损耗。动力系统的安装位匹配常用的外转子无刷电机尺寸，电机座设置了散热间隙，可在长时间悬停作业时带走电机运转产生的热量，避免电机过热导致动力输出衰减。整机的重心设计严格落在四个旋翼的几何中心位置，电池仓设置了微调滑轨，可根据搭载载荷的重量差异调整电池位置，修正整机重心偏移，降低飞控系统的姿态修正负担，提升飞行续航时长与飞行稳定性。
