小型火箭试验用支撑调平发射台结构

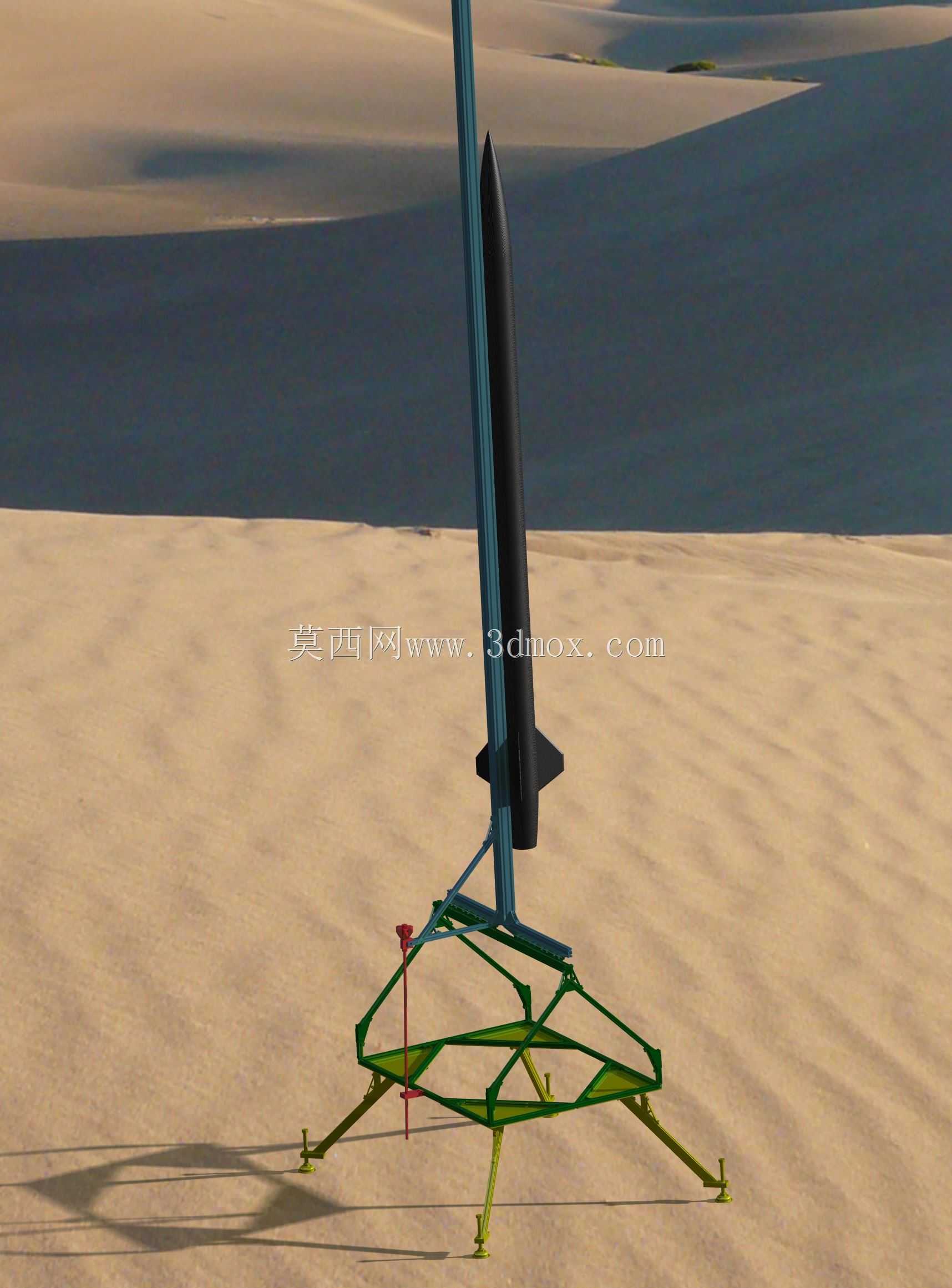

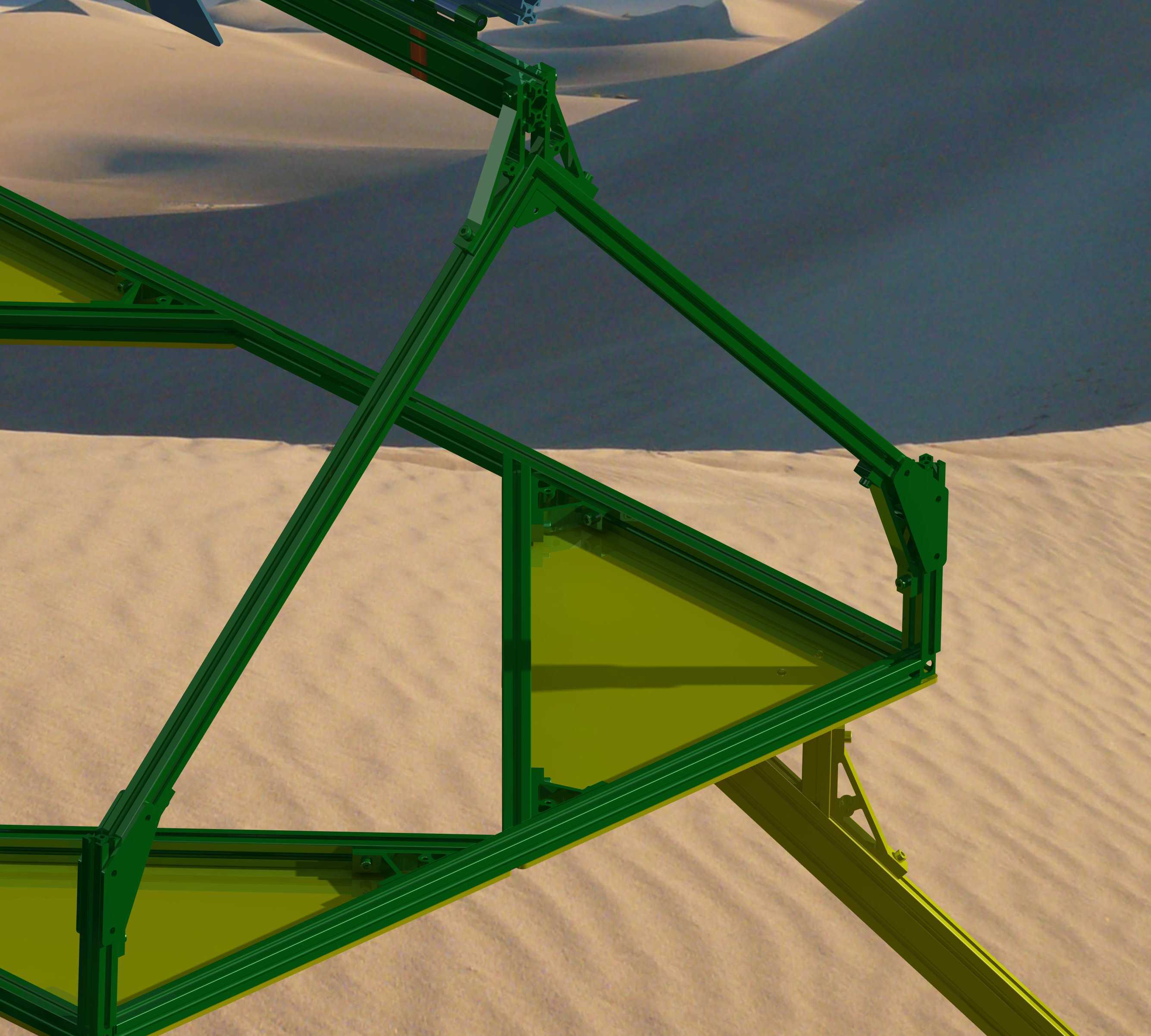

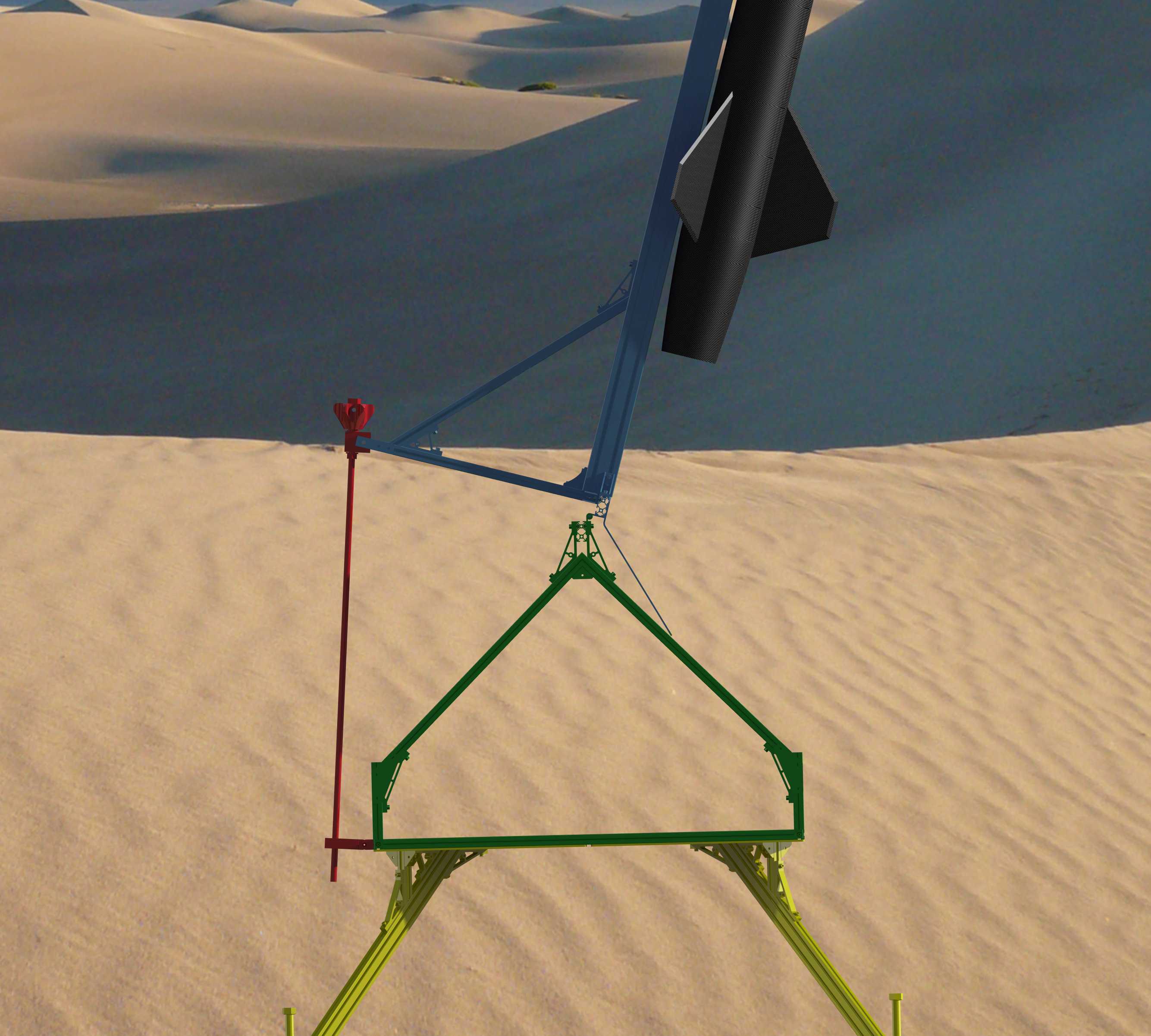

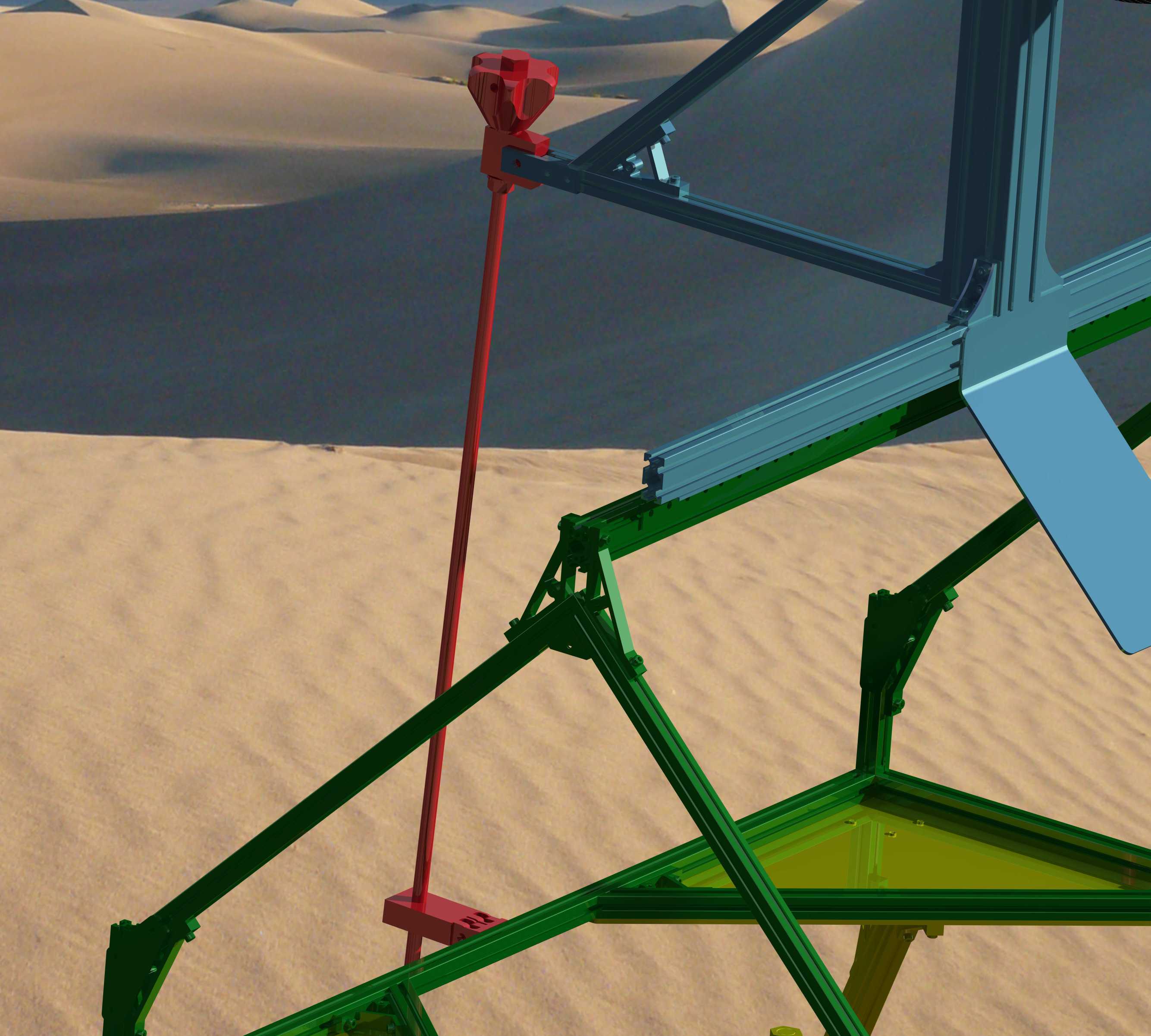

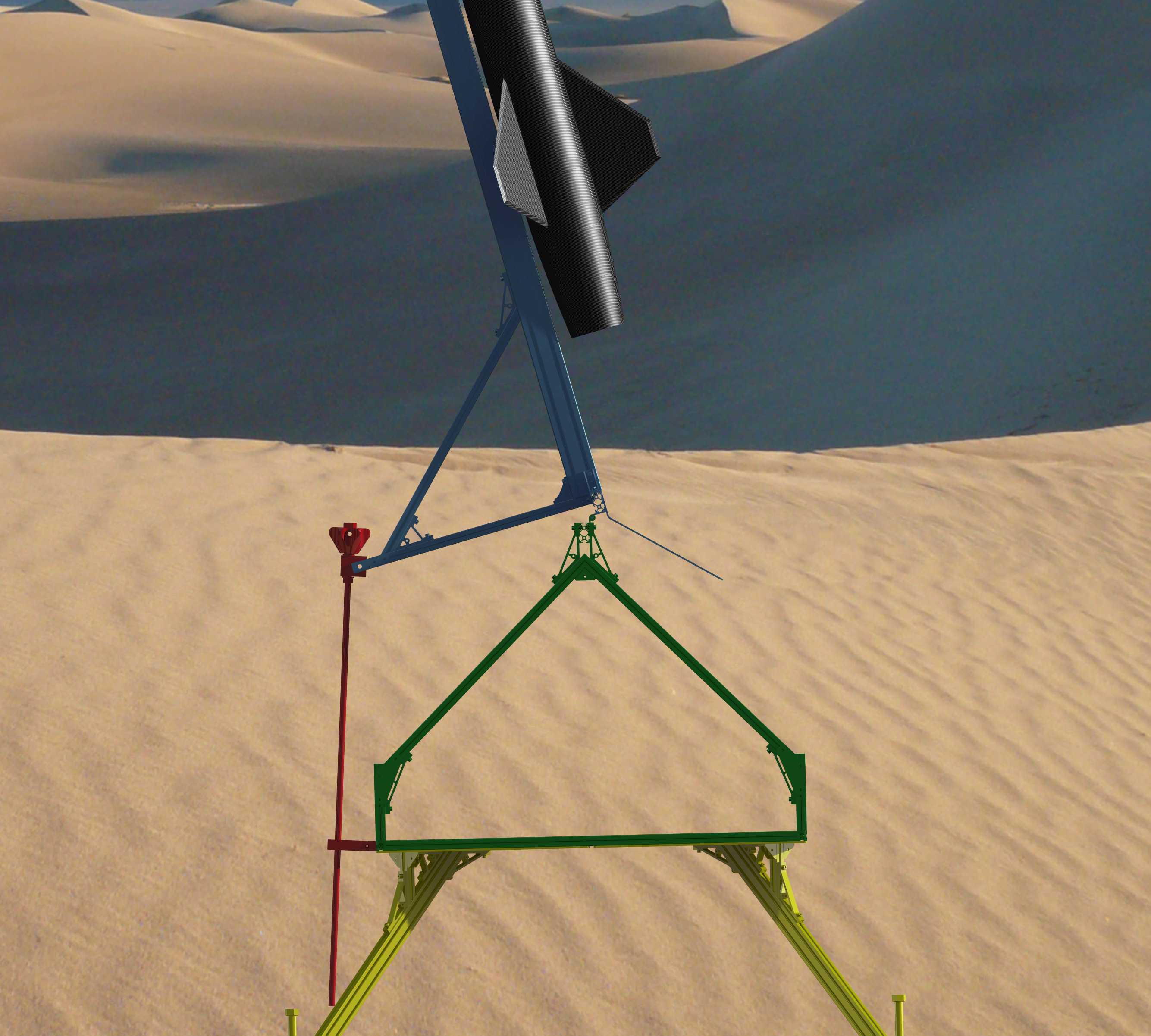

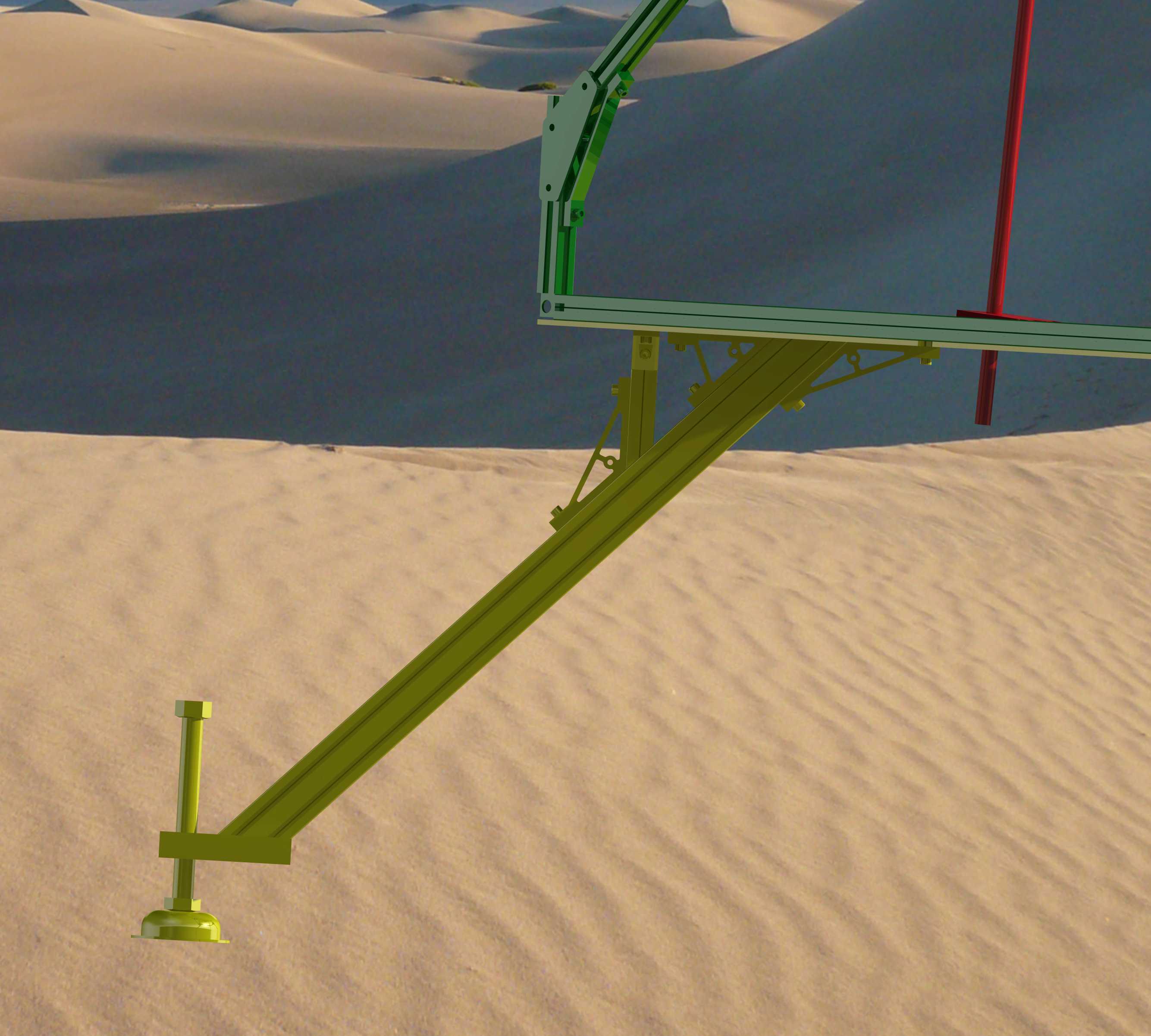

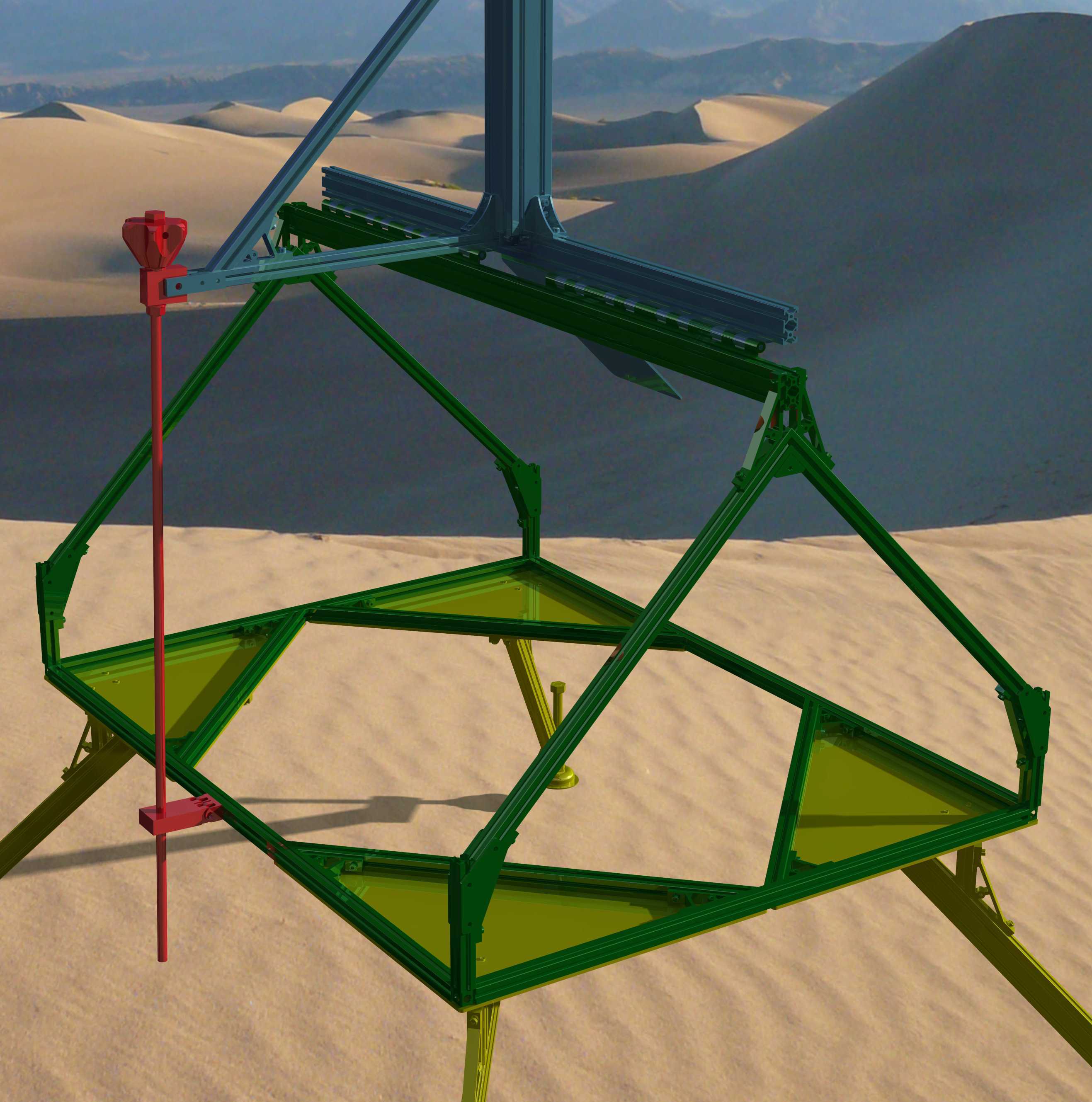

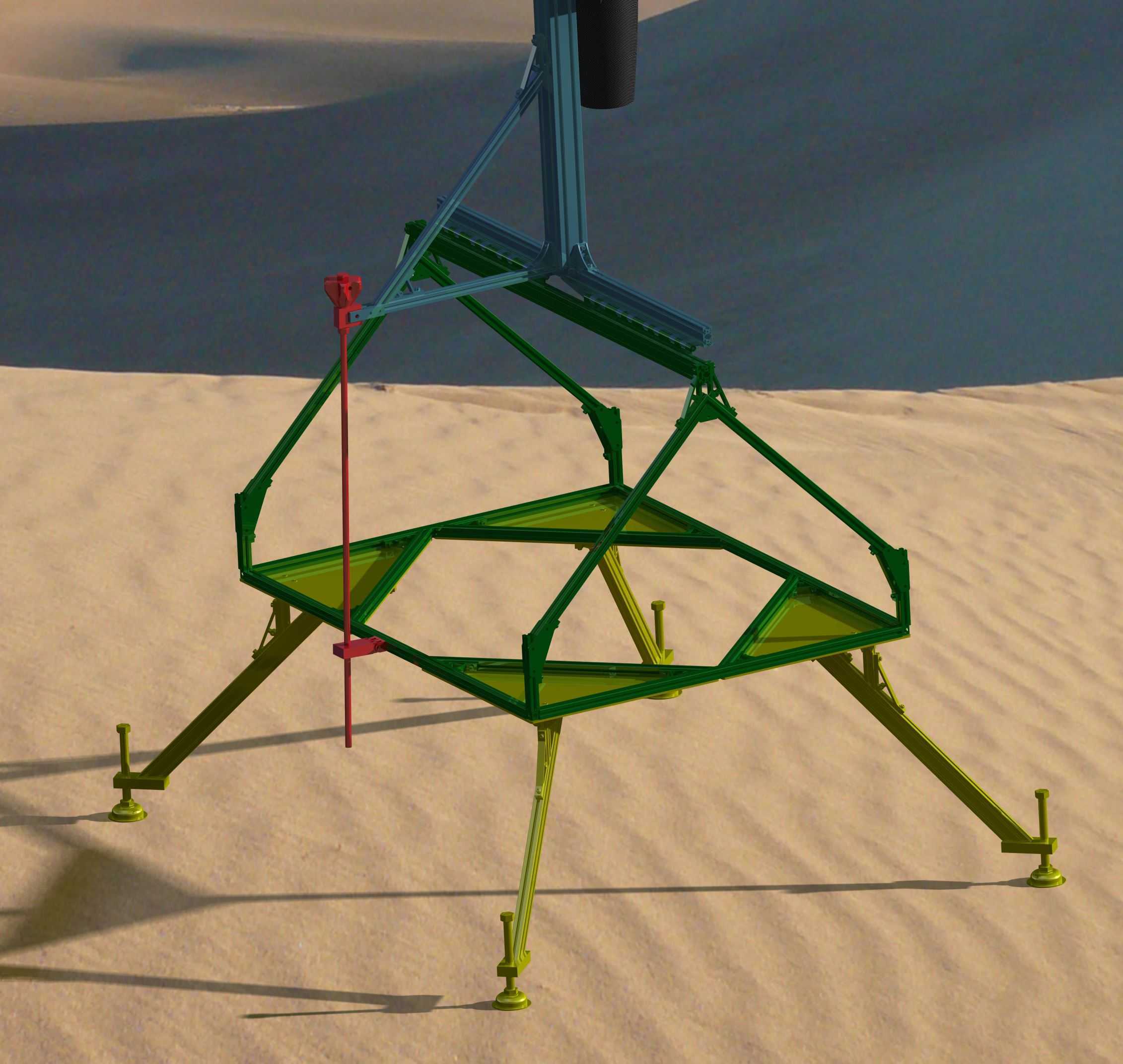

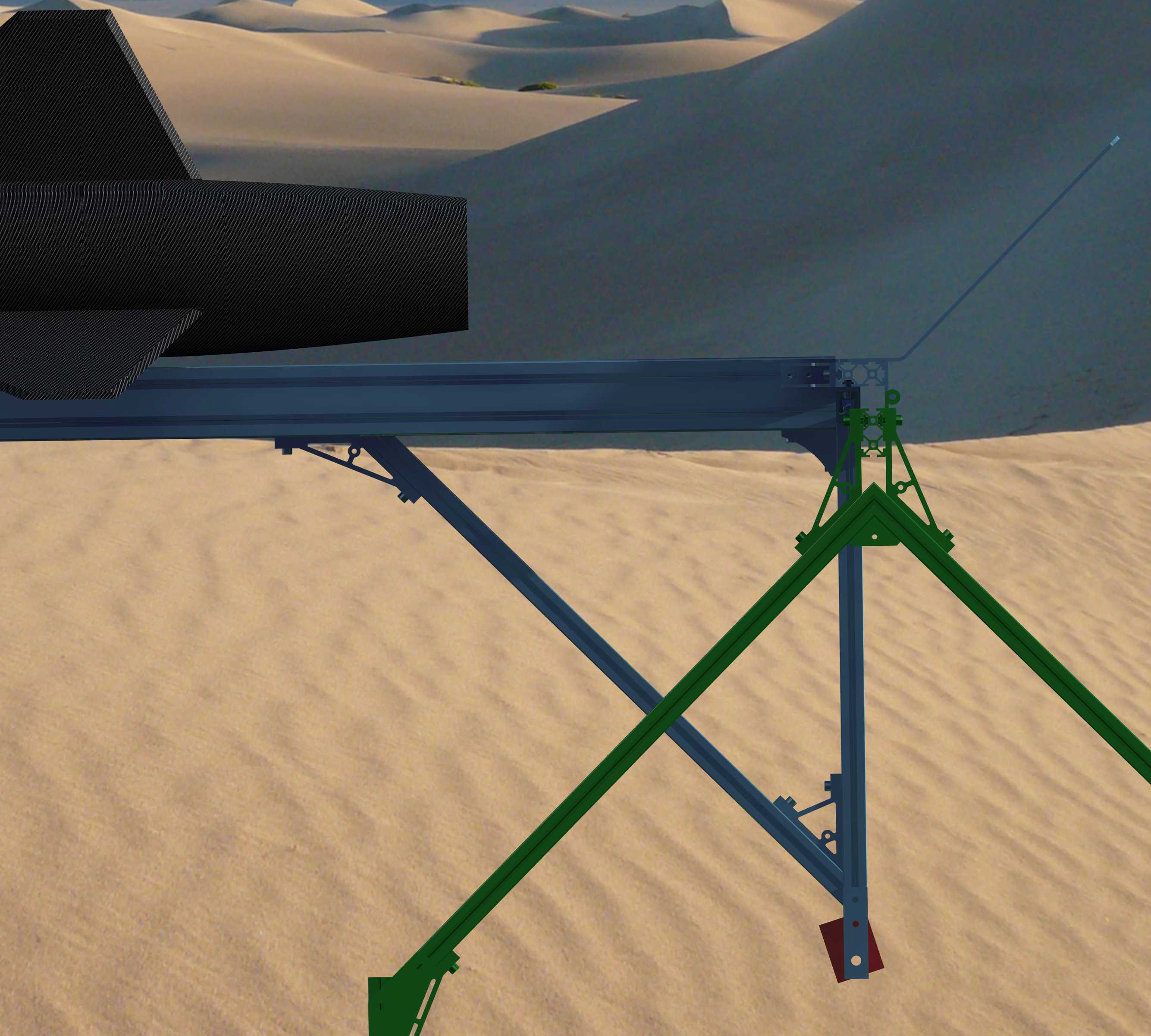

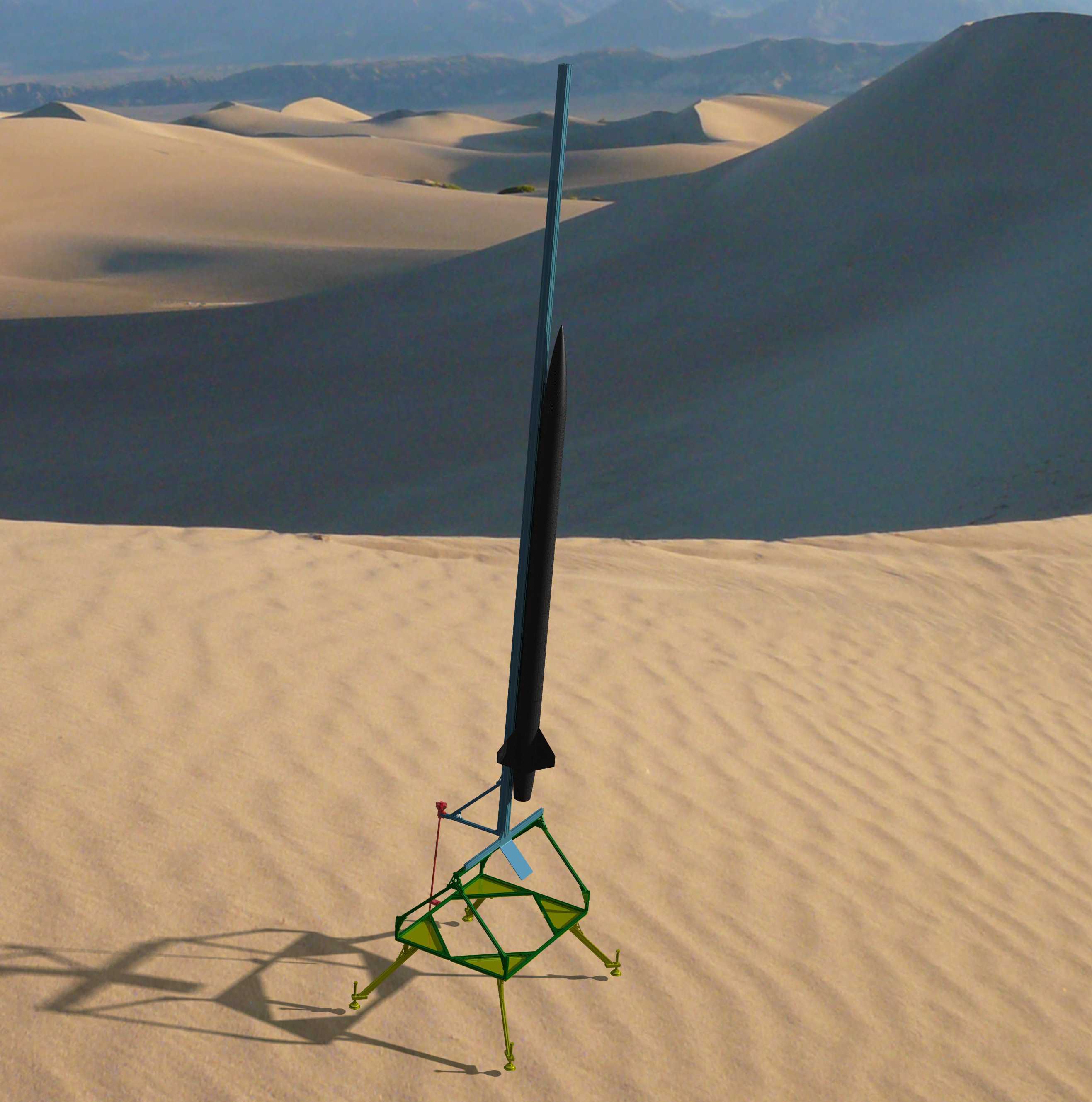

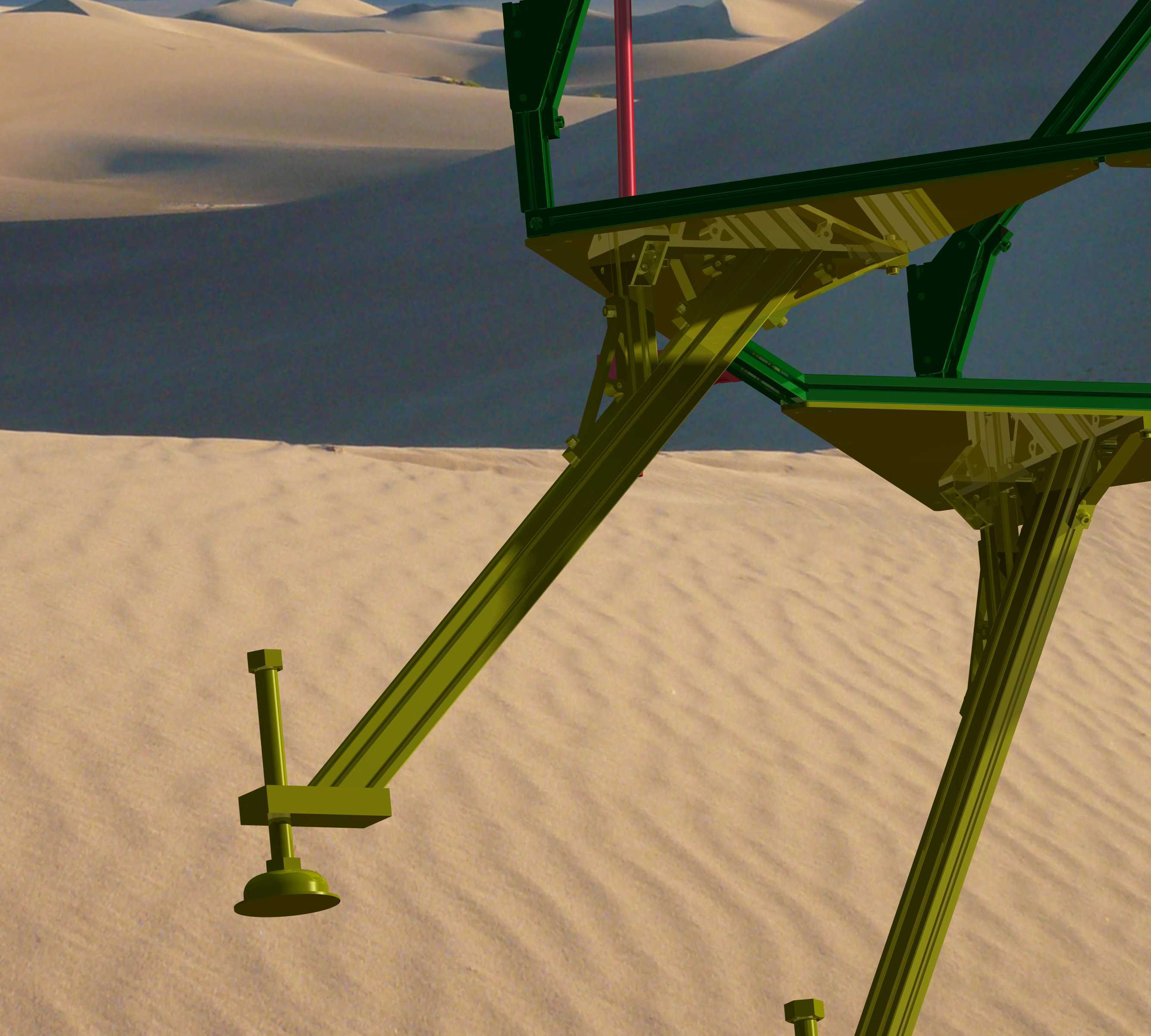

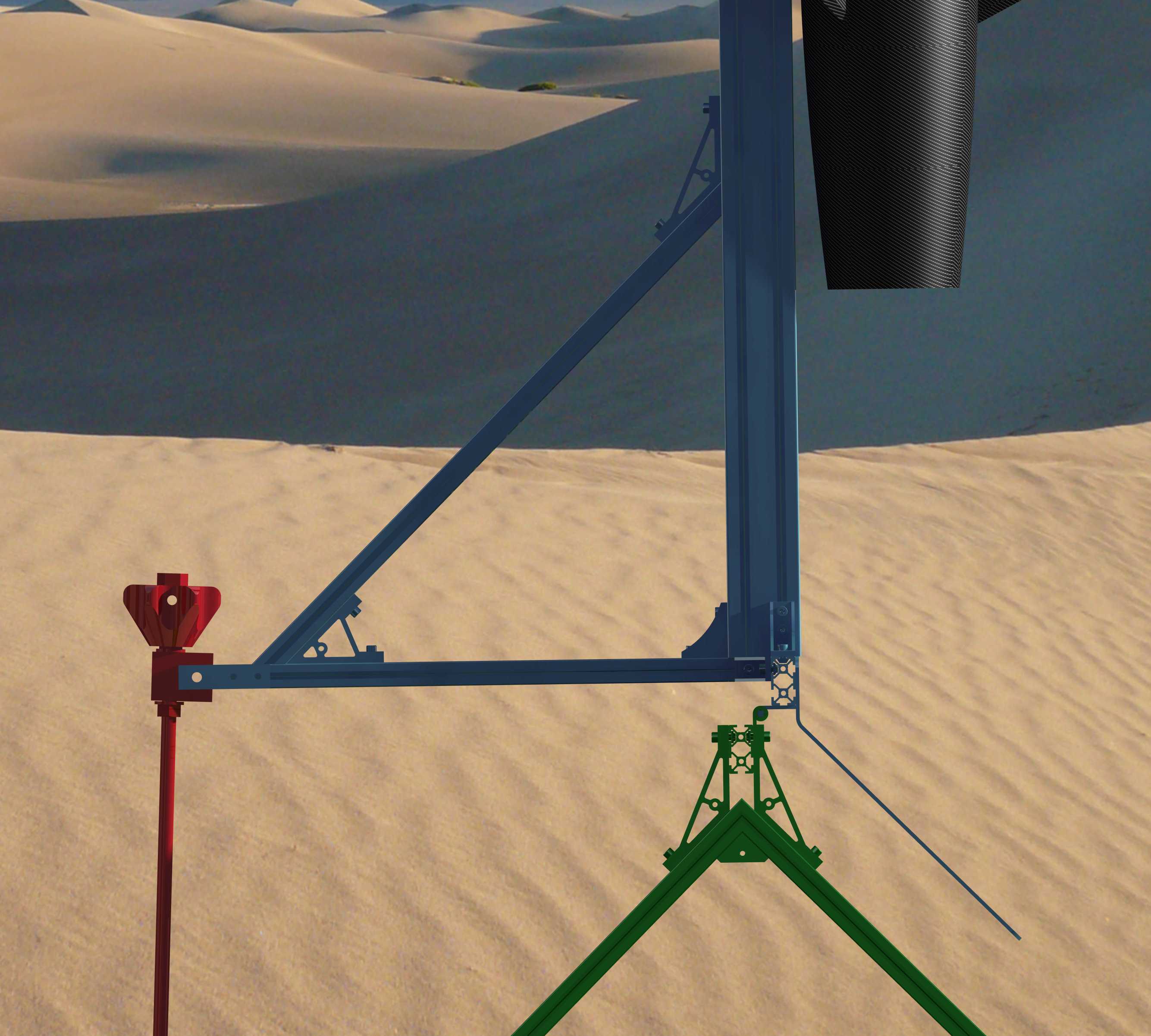

这套发射支撑结构主要面向小型固体火箭、探空火箭的地面静态点火试验、发射前姿态固定场景使用，区别于大型航天发射场的固定式发射工位，该结构采用可拆装的桁架式主体设计，能够在野外沙地、硬质试验场等不同场地快速完成部署，适配非硬化地面的临时发射任务需求。结构的核心承载部分采用空间桁架构型，主承力杆件采用大截面型材拼接，能够承受火箭点火瞬间的冲击载荷与高温燃气冲刷带来的附加作用力，斜向布置的支撑腿将主体载荷分散传导至地面接触端，避免单点受力造成的场地沉降。支腿末端设计有大直径的支撑盘，接触沙地等松软地面时可有效降低接地比压，防止发射瞬间结构失稳倾斜，每根支腿都配置了独立的高度调节机构，在场地不平整的工况下，可通过调节支腿伸出长度快速完成发射台的水平度校准，保证火箭初始发射姿态的精度要求。设计过程中优先选用标准化的工业型材与连接紧固件，非标准的连接节点采用易加工的板材焊接成型，不需要定制特殊规格的原材料，普通机械加工车间即可完成全部零件的生产制作，大幅降低了加工成本与制作周期。结构的上部预留了火箭挂载与导向的安装接口，可根据不同箭体直径调整适配组件的安装位置，兼容多种规格的小型火箭发射需求，侧向的支撑臂用于固定火箭点火前的初始姿态，避免箭体在风载作用下出现偏移。从安装边界来看，整套结构展开后支撑腿跨距足够覆盖小型火箭发射的稳定支撑范围，收拢后可拆分装入标准运输箱，方便野外试验时的转运携带，各连接节点采用快拆式紧固件设计，现场组装不需要大型吊装设备，3到4名操作人员即可在短时间内完成全流程部署。结构表面做了耐高温的防护涂层处理，能够抵御火箭点火时高温燃气的短时冲刷，重复使用时仅需检查涂层磨损情况与紧固件连接状态即可，不需要整体更换结构件，适配多次试验任务的使用需求。在结构刚度校核阶段，针对点火冲击载荷做了专门的加强设计，桁架杆件的排布方向沿载荷传导路径优化，避免出现应力集中的薄弱节点，支腿调节机构设置了机械锁止结构，调平完成后可锁定位置，防止发射过程中受振动影响出现支腿回缩的问题。
