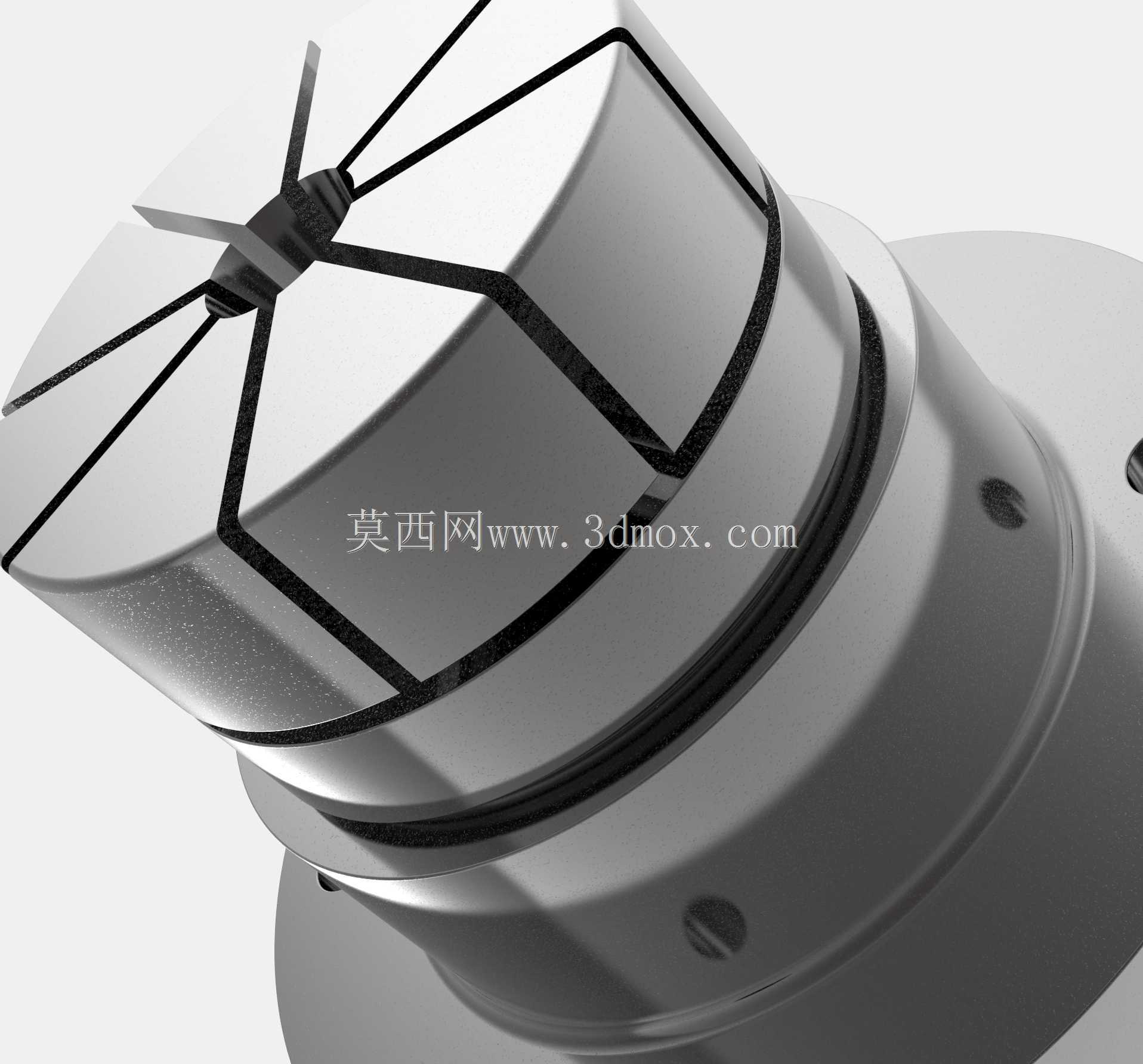

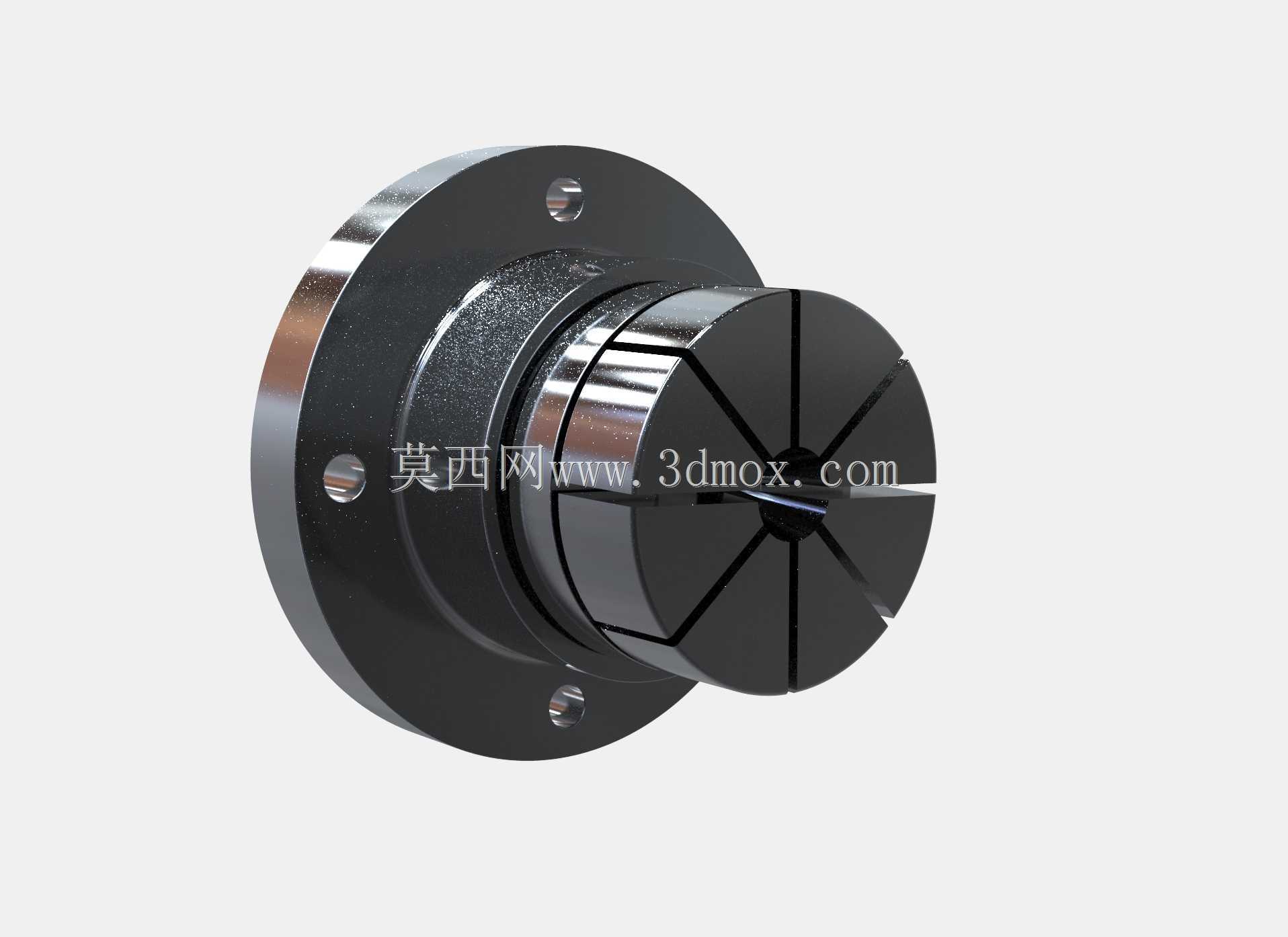

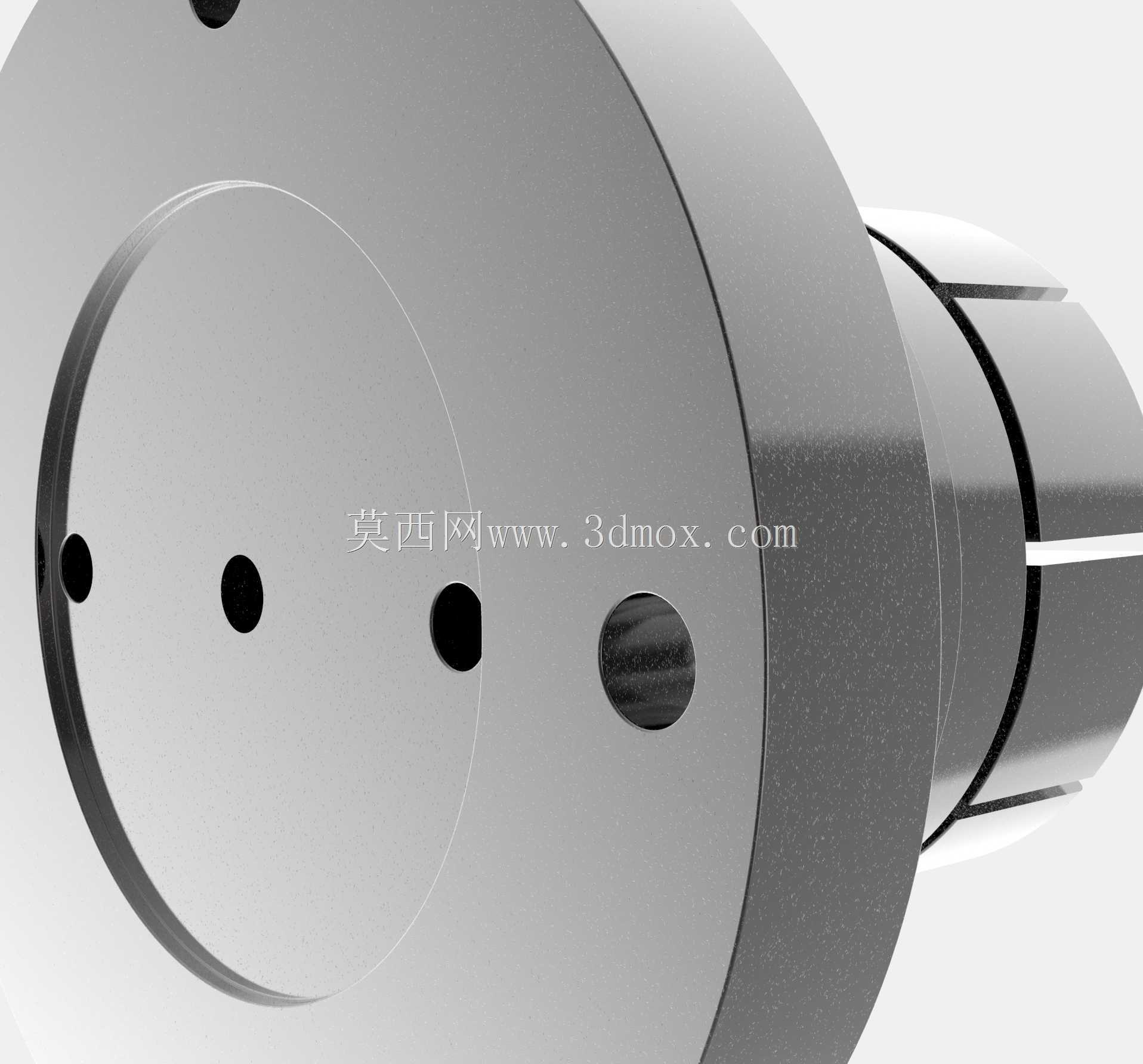

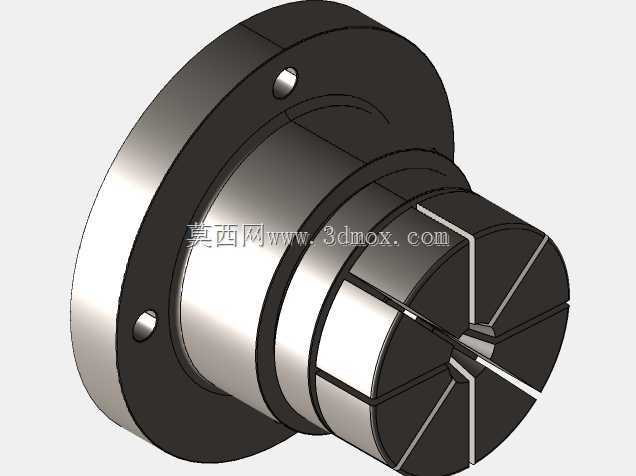

这类法兰式内撑膨胀夹紧结构,多应用于机加工工序的工件装夹环节,常见于数控车床、内外圆磨床的薄壁环形、筒形零件装夹场景,也可适配自动化装配线的工件定位工位,解决薄壁件采用外卡装夹易产生装夹变形、同轴度难以保证的痛点。从结构功能来看,该膨胀杆依靠内部锥面配合实现胀套的径向撑开,当轴向锁紧力作用于胀套锥面时,开有均匀伸缩缝的胀套沿径向均匀外扩,与工件内孔壁形成全周面贴合抱紧,相比传统三爪卡盘的点接触装夹,接触面积更大,装夹应力分布更均匀,能有效降低薄壁工件的装夹变形量,同时保证工件内孔与安装法兰基准面的同轴度、端面跳动公差满足精密加工要求。设计层面,安装侧采用圆形法兰盘结构,法兰端面上均布的沉头安装孔可直接通过内六角螺栓固定在设备主轴端面或工装基板上,法兰端面与主轴贴合面的加工精度直接决定整套夹具的安装基准精度,设计时需保证法兰端面与胀套中心轴线的垂直度公差控制在0.01mm以内,避免装夹后工件出现偏摆。胀套部分开设的8条均匀分布的轴向伸缩缝,是实现均匀胀缩的关键结构,缝宽需根据胀套的材质、最大胀紧行程做匹配计算,既要保证胀套撑开时具备足够的弹性变形量,又要避免长期反复伸缩后出现应力疲劳开裂,胀套外圆的工作尺寸需适配常用工件的内孔规格,单边胀紧行程通常控制在0.2-0.5mm区间,保证足够的抱紧力同时不会过度撑开损坏工件内孔表面。实际选型使用时,需注意安装边界尺寸:法兰盘的外径需匹配设备主轴的安装止口尺寸,法兰厚度需保证螺栓锁紧后不会与设备周边结构产生干涉,胀套的悬伸长度需根据工件的轴向装夹深度确定,避免胀套伸入工件过长导致内部结构干涉,或伸入长度不足导致抱紧力不够出现加工时工件打滑。整套结构的核心配合面为内部的锥面传动结构,锥度通常选用8°-12°的自锁锥度,保证锁紧后不会因为切削振动出现松脱,同时拆卸时只需松开轴向锁紧力,胀套依靠自身弹性回缩即可松开工件,装卸操作便捷,能有效缩短单件装夹的辅助时间,提升批量加工的生产效率。
- 全部评论(0)
- 模板大小 6.83 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,Rendering
- 软件分类 工装
