四旋翼航拍飞行器结构设计方案

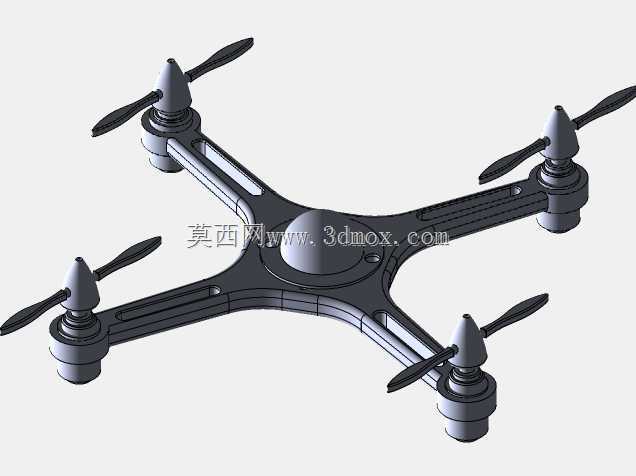

这款四旋翼飞行器的结构设计，首先围绕低空近景作业的实际场景展开，日常可用于小范围场地航拍、户外地形踏勘、轻量载荷短途投送等场景，机臂采用X型对称布局，核心控制模块安置在机身中心位置，重心与几何中心完全重合，能最大程度降低飞行过程中的姿态调整负载，减少飞控系统的运算压力。从结构强度角度考量，机臂与中心舱的连接位置做了加厚过渡处理，避免飞行过程中旋翼持续振动带来的连接位疲劳开裂，每个机臂末端的电机安装座预留了标准安装孔位，适配常规规格的无刷电机，安装座与机臂主体采用一体化结构设计，减少拼接件带来的装配误差，同时也能降低飞行过程中的风阻影响。旋翼的选型匹配了整机起飞重量，桨叶安装位置与中心舱的距离经过反复校核，既保证桨盘面积足够提供升力冗余，也避免相邻桨叶在飞行姿态倾斜时发生干涉，中心舱顶部的凸起结构为GPS模块安装位，该位置远离电机与电调的电磁干扰区域，能保证卫星信号接收的稳定性，舱体内部预留了足够的布线空间，飞控、电调、电池、图传模块的安装位置都做了分区规划，避免不同功能的线束互相干扰，同时方便后期维护时的部件拆装。起落部分没有采用额外的外置脚架，而是将机臂末端的电机座向下延伸出一小段作为支撑结构，在减轻整机重量的同时，也能保证降落时机身底部的载荷模块不会直接接触地面，支撑端的接触面积经过优化，在普通硬质路面降落时能保持足够的稳定性，不会轻易侧翻。整机的外形线条做了圆弧过渡处理，没有突兀的直角结构，能有效降低飞行过程中的空气紊流影响，中心舱的外壳采用上下扣合的装配方式，接缝位置做了错位止口设计，日常户外飞行遇到小雨天气时，能避免雨水直接渗入舱内损坏电子元件。从安装边界来看，整机展开后的对角轴距适配常规的便携收纳包尺寸，机臂如果采用折叠结构设计的话，收纳后体积能缩小一半以上，方便户外作业时随身携带，电池安装位设置在中心舱底部，采用快拆结构设计，更换电池时不需要拆解舱体外壳，能大幅缩短外场作业的补给时间，电池安装位的周边预留了散热间隙，持续大电流放电时产生的热量能通过空气流动快速散出，避免电池过热带来的安全隐患。每个电调的安装位置都贴近对应电机，能缩短动力线的长度，减少线路上的功率损耗，同时电调安装位也预留了散热风道，飞行时的迎面气流能直接带走电调工作产生的热量，保证长时间飞行时动力系统的工作稳定性。
