星型排布活塞连杆航空动力结构

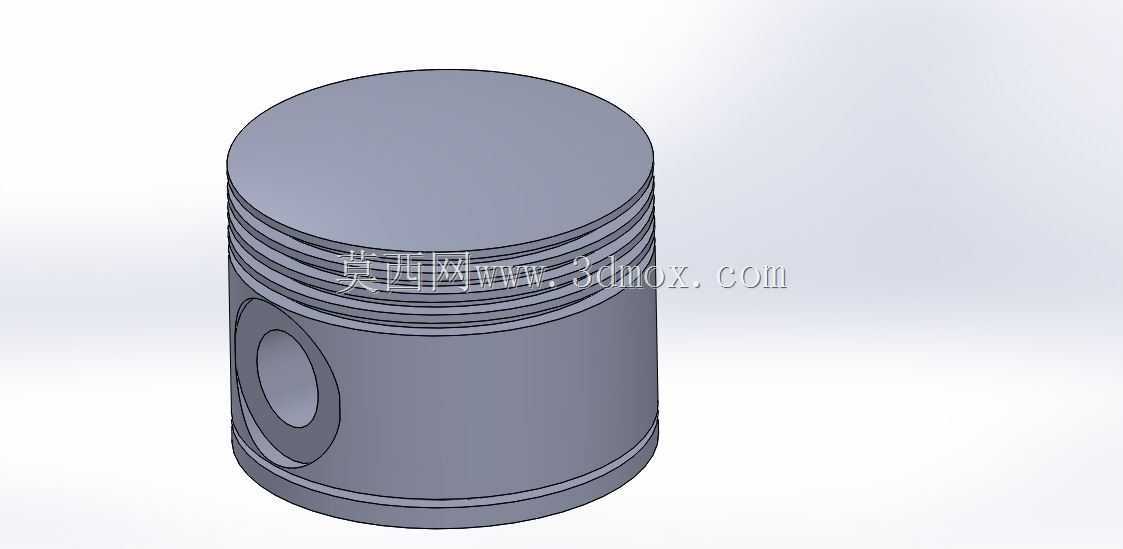

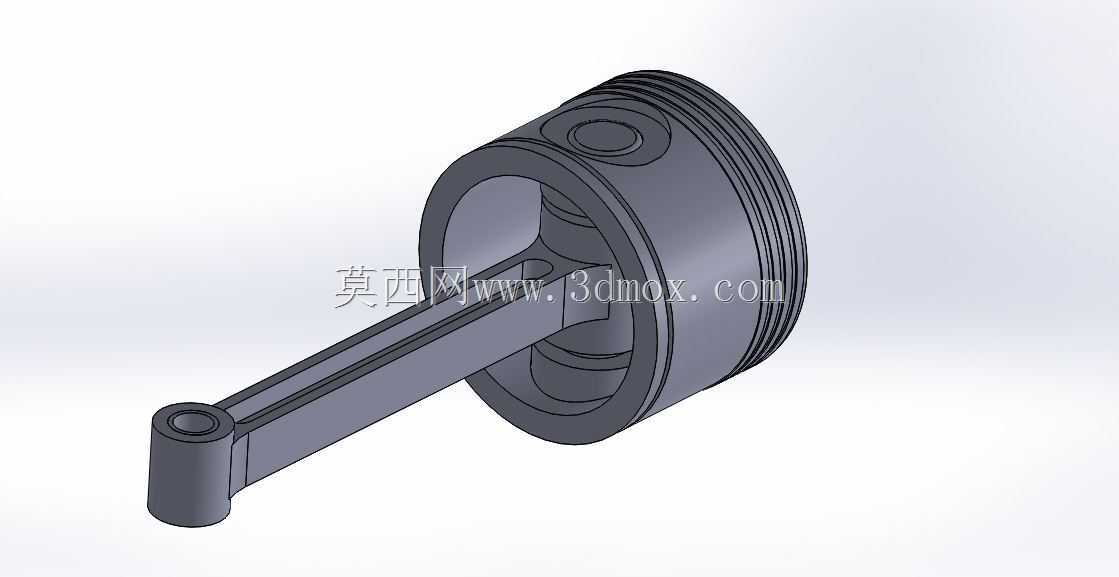

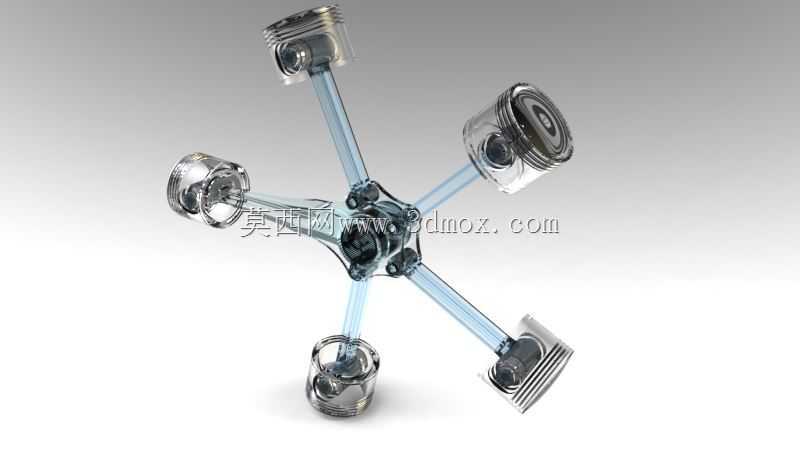

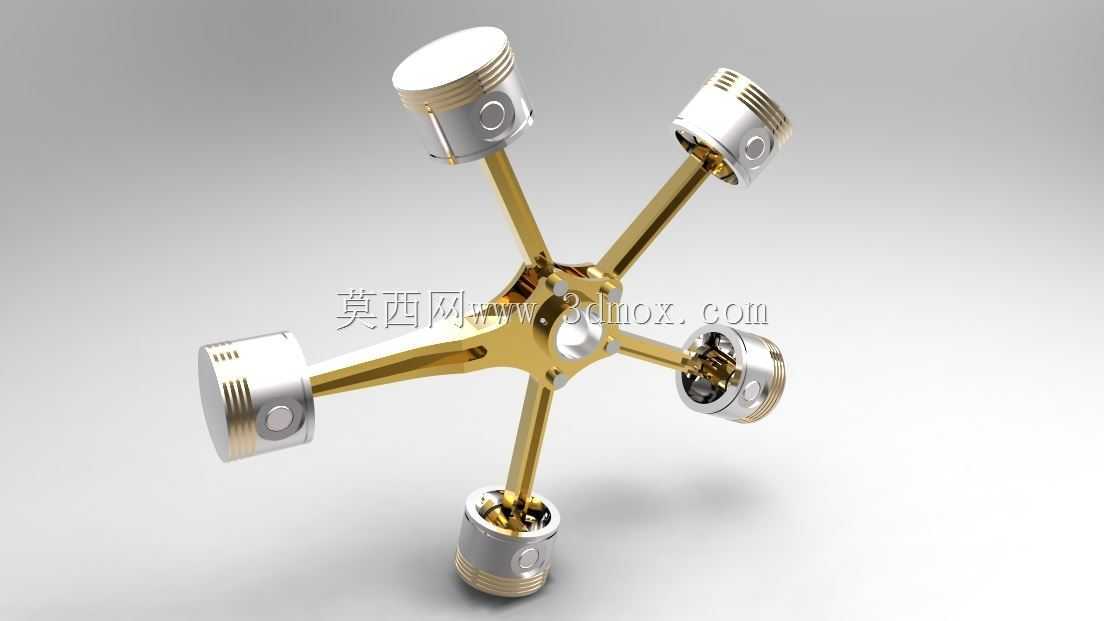

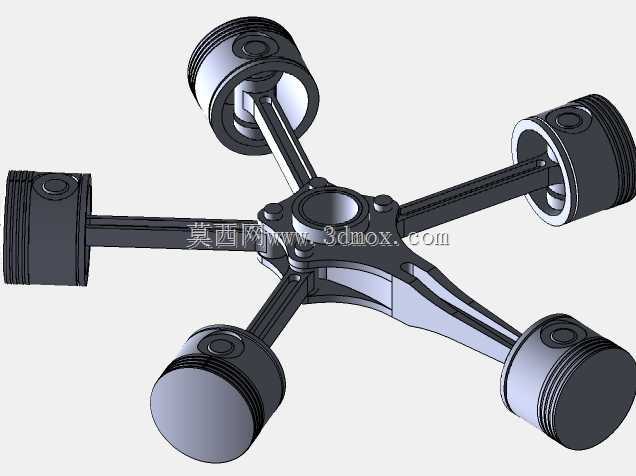

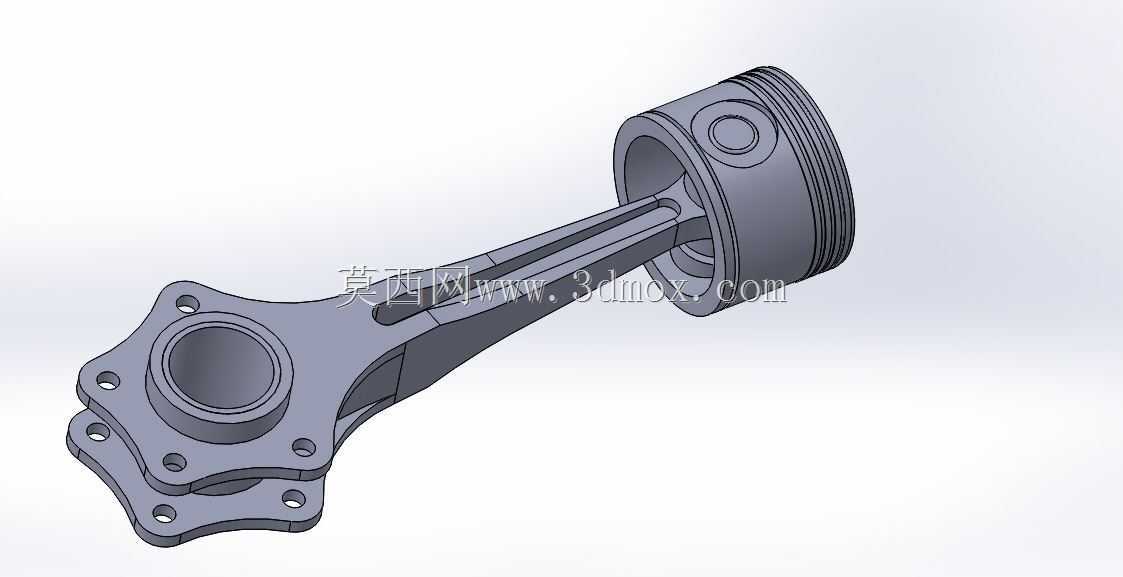

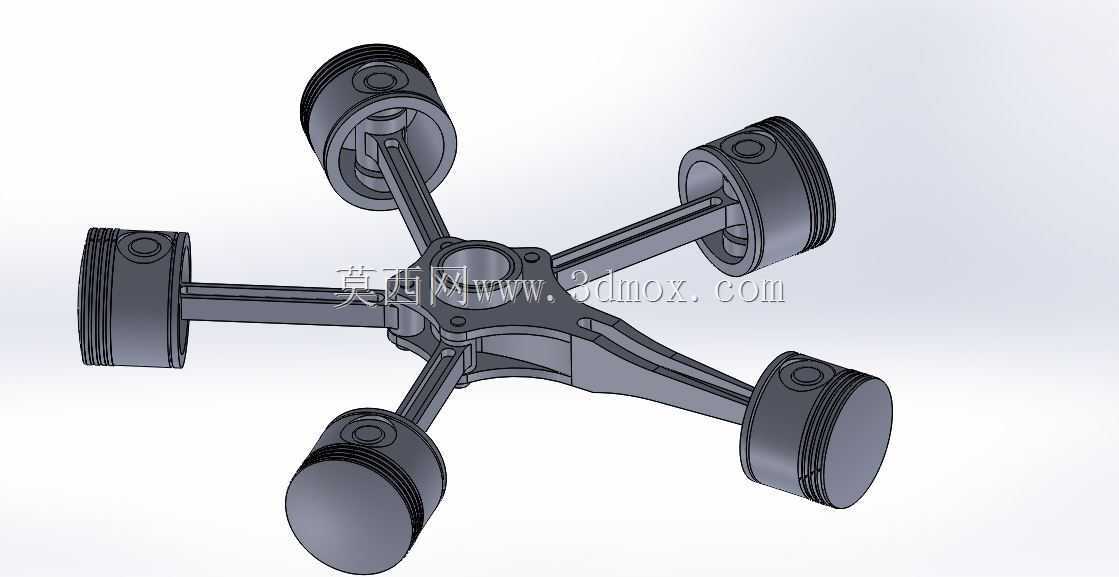

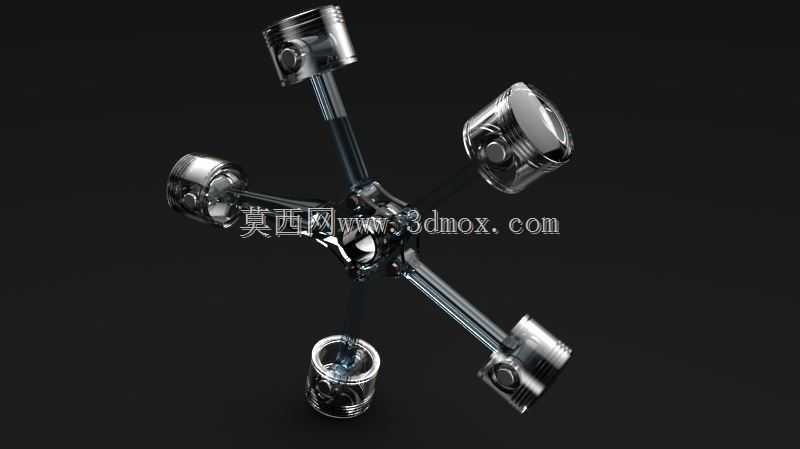

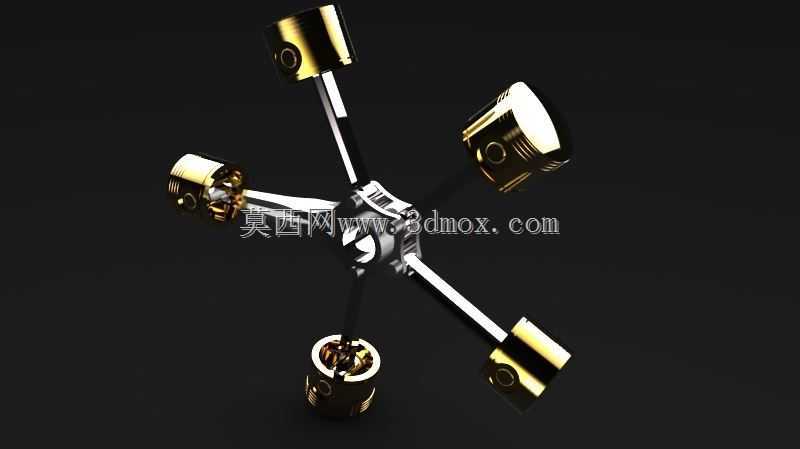

这套径向排布的活塞连杆动力结构，核心应用场景集中在带螺旋桨的轻型通航飞机动力段，也可作为小型固定翼航模、复古类轻型飞行器的动力参考结构，区别于直列、V型内燃机的排布逻辑，其气缸以中心曲柄轴为圆心呈放射状均匀布置，单圈可布置5-9个气缸不等，本次呈现的六缸径向结构，在小排量航空动力场景中能兼顾动力输出平顺性与整机迎风面的布局合理性。从实际用途来看，这类结构天生适配螺旋桨直驱需求，曲轴输出端可直接连接螺旋桨桨毂，无需额外设置复杂的减速换向机构，能大幅缩短动力段的轴向尺寸，让飞行器机头段的重心更靠近机身中轴线，降低飞行过程中的配平难度。设计思路上，首先要匹配中心曲柄的回转半径确定各连杆的长度公差，每根连杆的大端都铰接在中心曲柄的曲柄销上，小端通过活塞销与对应气缸内的活塞连接，要保证各气缸的轴线交汇于曲轴回转中心，避免活塞运动过程中出现偏磨、卡滞的问题；活塞部分采用了两道气环加一道油环的槽位设计，能适配往复运动中的密封与润滑需求，活塞顶部的凹坑造型可匹配燃烧室的压缩比设计，保证油气混合燃烧的效率。安装边界层面，这类径向结构的径向尺寸由单缸行程与连杆长度共同决定，轴向尺寸主要受曲柄厚度、活塞销座宽度的影响，安装时需在中心曲轴位置设置主轴承支撑位，各气缸的安装法兰要保证与中心轴线的垂直度公差在0.02mm以内，避免运转过程中出现额外的径向载荷。功能特性上，这类星型结构的动力输出脉冲更小，六缸结构每旋转60度就有一个气缸完成做功行程，相比同排量直列发动机运转更平稳，同时风冷散热效率更高，每个气缸都直接暴露在迎面气流中，无需设置复杂的水冷管路，能降低动力系统的整体重量，非常适合轻型飞行器对动力系统自重敏感的使用需求。建模过程中要重点验证各连杆在曲柄回转过程中的运动干涉情况，尤其是相邻连杆在曲柄销位置的铰接间隙，要预留足够的运动空间，避免不同气缸的连杆在运转过程中发生碰撞，同时活塞与气缸壁的配合间隙要根据热膨胀系数预留合理公差，保证高温工况下的运动顺畅性。
