涡轮喷气发动机多级转子组件结构

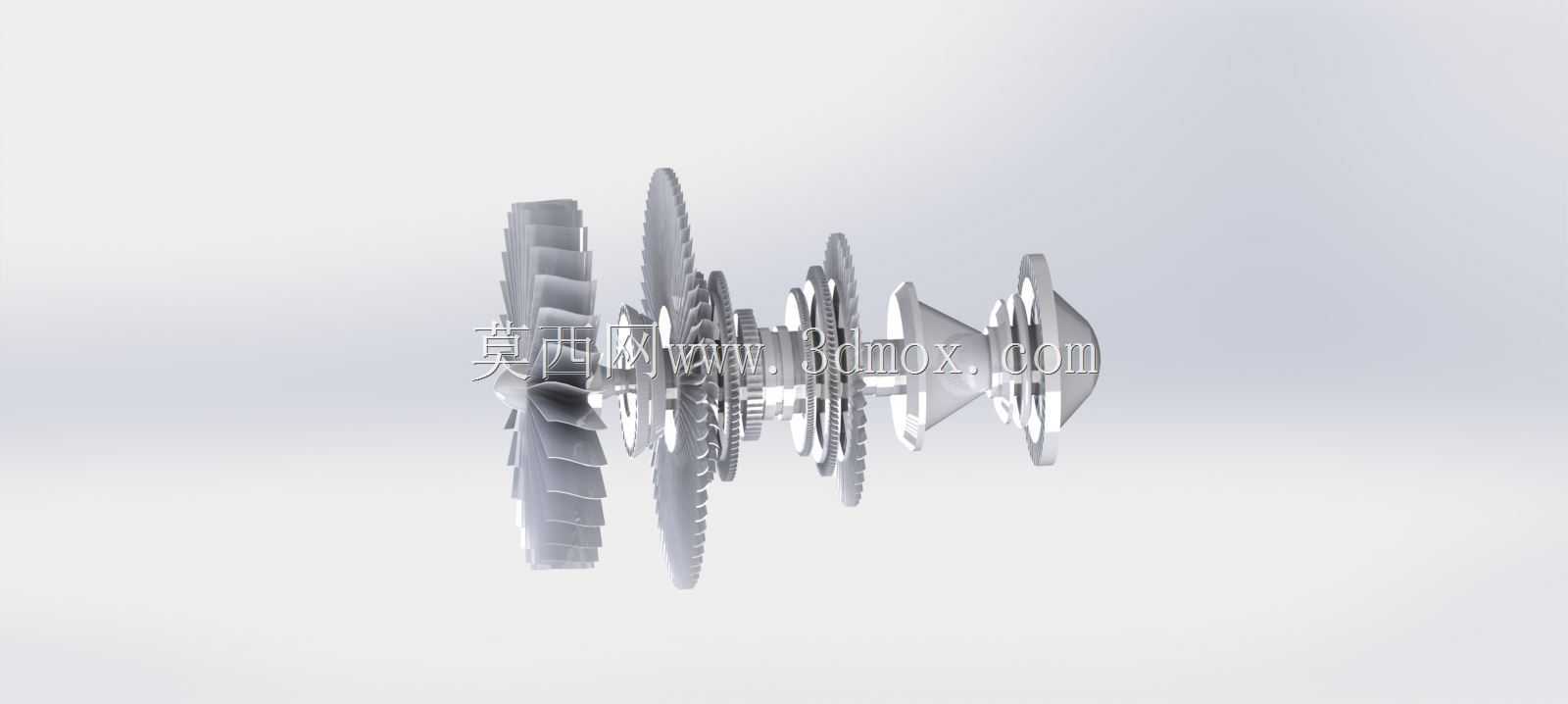

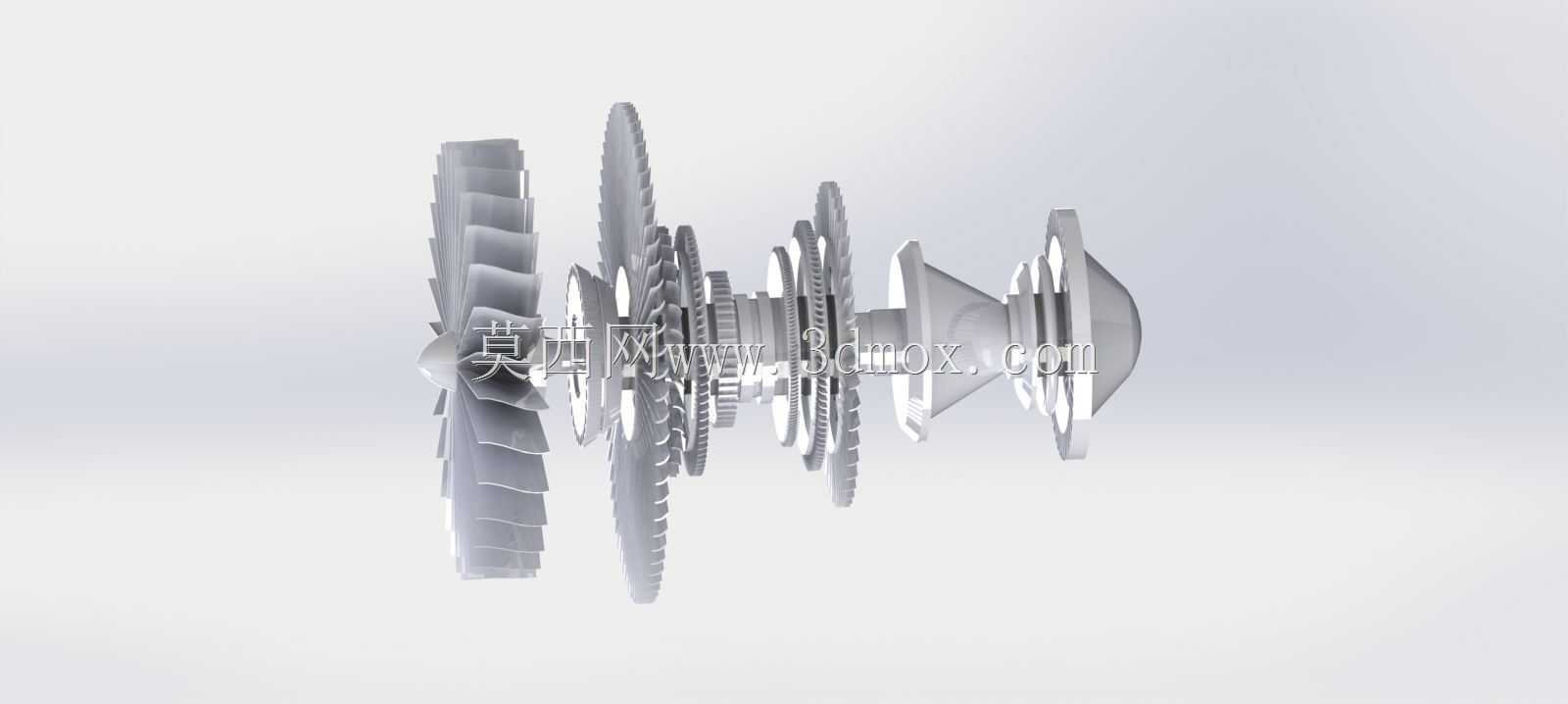

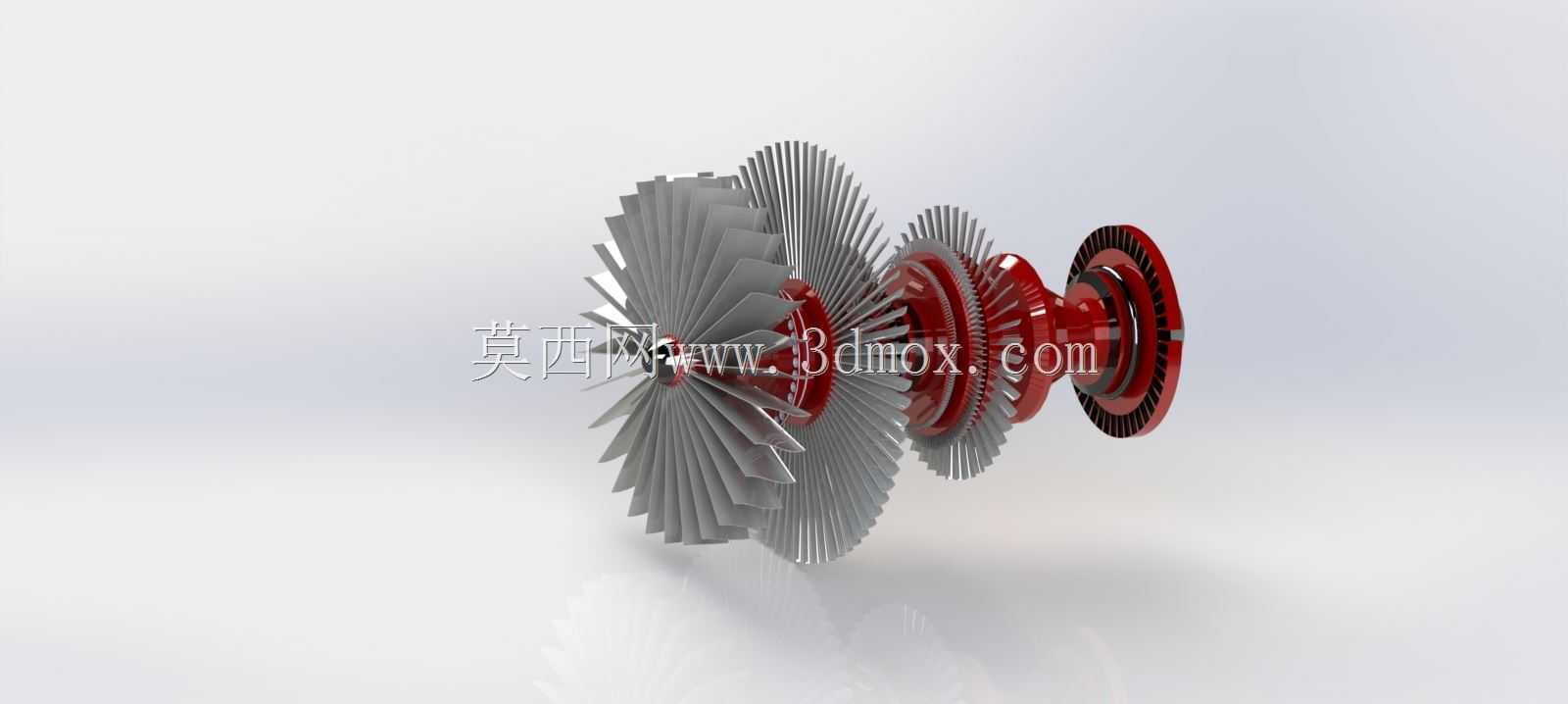

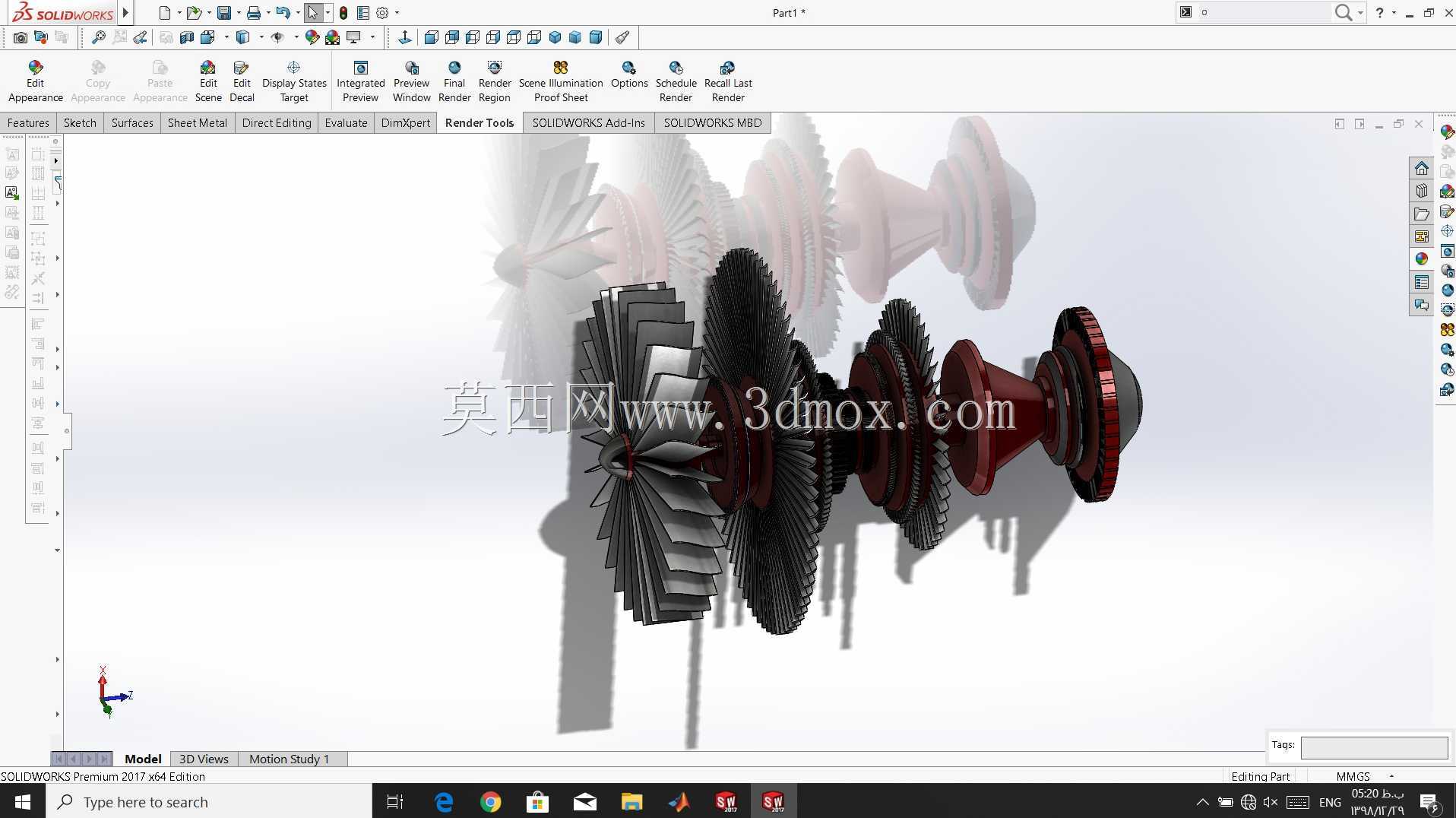

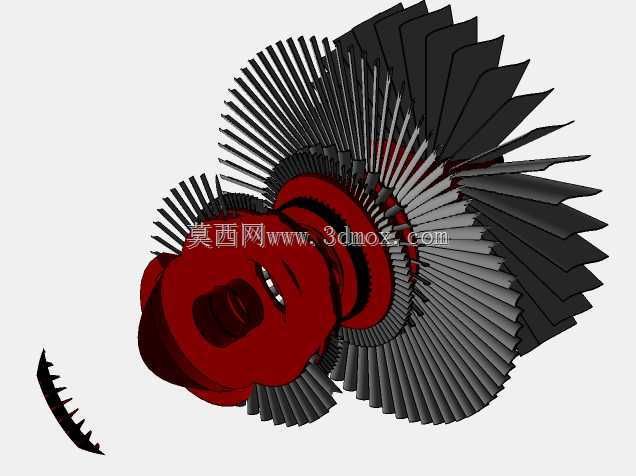

这套涡轮喷气发动机转子组件的三维结构，完整还原了轴流式喷气发动机核心转动段的装配逻辑，在航空动力装备的结构设计、教学演示、原理验证场景中都有实际参考价值。从实际工况来看，该组件是整台发动机产生推力的核心做功单元，前端多级压气机叶片负责对进入进气道的空气进行逐级增压，提升空气压力与温度，中段连接的轮盘结构承担扭矩传递作用，后端涡轮段则承接燃烧室排出的高温高压燃气冲击，将燃气的热能与压力能转化为旋转机械能，反过来驱动前端压气机持续工作，形成稳定的做功循环。设计过程中，各级叶片的翼型截面是核心考量点，不同级数的叶片扭角、弦长、叶型厚度都沿轴向做渐变处理，匹配每一级的空气流速与压力变化，避免气流在叶道内发生分离失速，保证压气效率的同时降低流动损失。各级轮盘之间采用止口定位加周向连接的结构，保证整根转子的同轴度，控制高速旋转下的不平衡量，轮盘上的榫槽结构与叶片根部的榫头做对应匹配，既保证叶片连接的可靠性，也方便后期维护时的单叶片更换。从安装边界来看，该转子组件的轴向尺寸匹配对应推力等级发动机的机匣内部安装空间，各级叶片的叶尖与机匣内壁预留了符合热膨胀要求的间隙，既避免工作状态下热胀导致叶尖碰磨机匣，也不会因为间隙过大造成气流泄漏降低压气效率。转子两端的轴颈结构匹配支撑轴承的安装尺寸，承担整根转子的径向与轴向载荷，设计时已经考虑了临界转速的避让，保证工作转速区间内转子不会发生共振。这套结构的建模过程严格遵循航空发动机转子的装配层级，各级零件的配合公差、装配关系都做了还原，能够直接用于转子动力学仿真、装配工艺演示，也可以作为航空类专业教学的具象化教具，帮助从业者直观理解轴流喷气发动机核心转动部件的布局逻辑与做功原理，在做小型涡喷发动机改装、航发结构验证时也能提供结构参考。
