空间站用复合杠杆式扶手夹紧结构

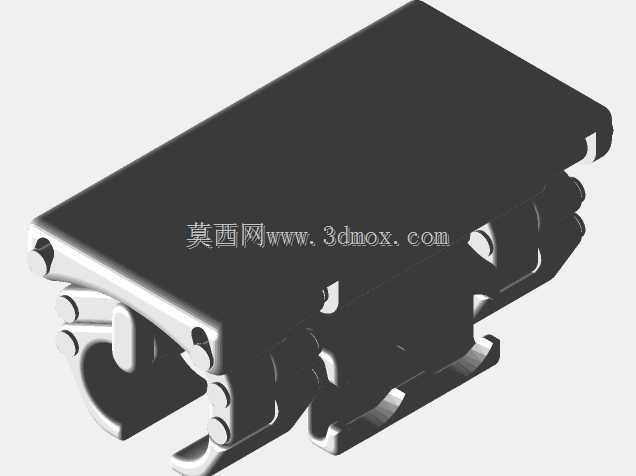

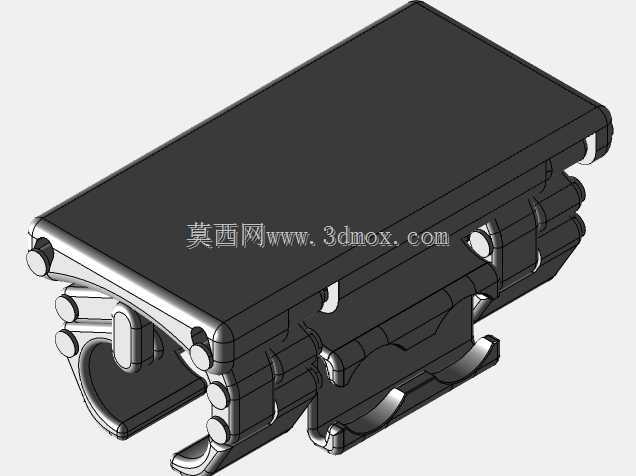

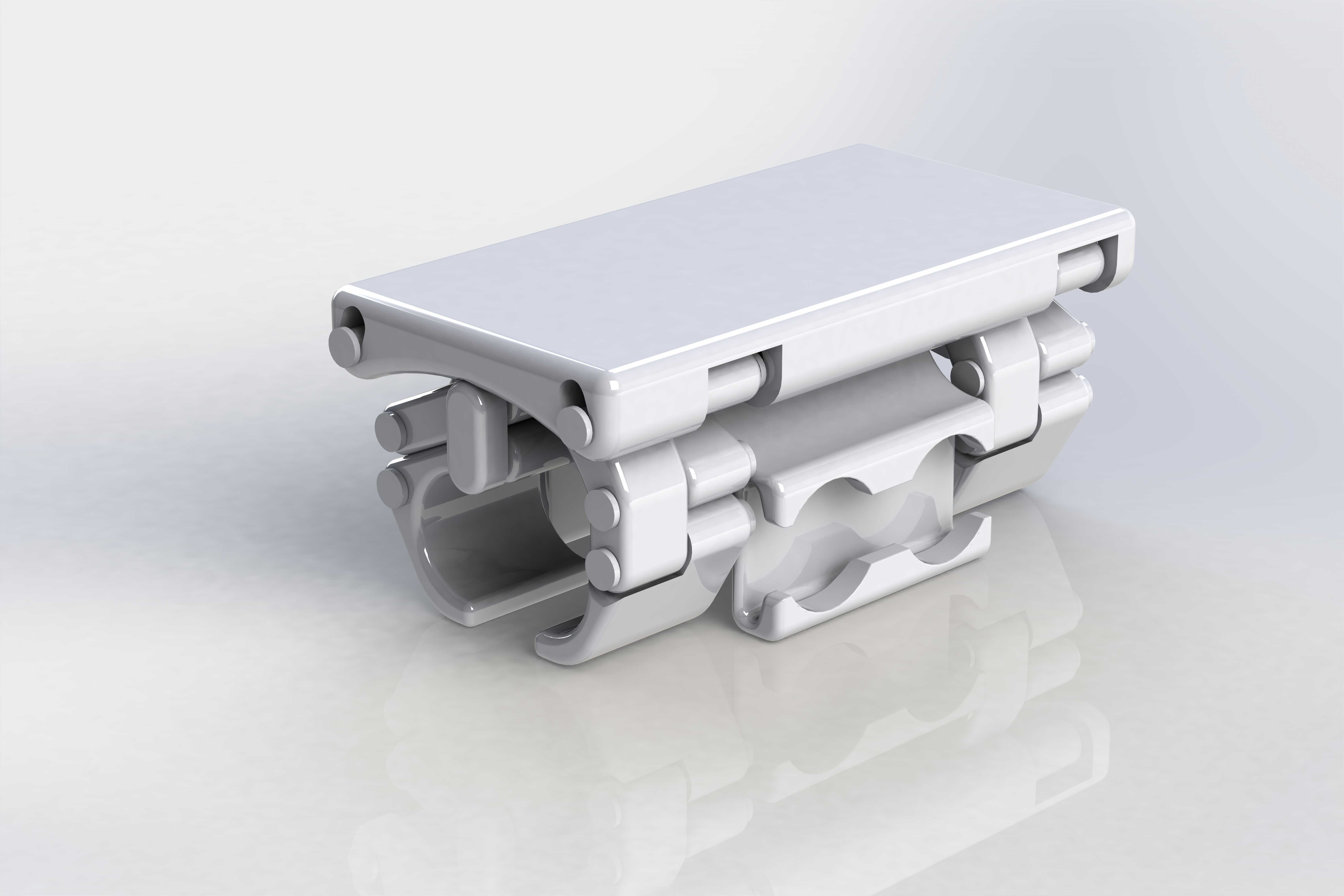

该结构主要应用于空间站舱外扶手系统的组件快速装夹场景，作为航天员出舱活动时配套设备、临时作业组件的锁紧连接载体，需要在真空、极端温差、微流星冲击的严苛空间环境下保持稳定的锁紧力，同时满足航天员着舱外航天服时戴厚手套单手操作的使用要求，不能出现操作卡滞、锁紧失效的问题。整套夹紧结构采用复合杠杆组作为力传递核心，通过多组铰接杠杆的力臂配比放大操作力，航天员仅需施加较小的扳动力，即可在夹口位置产生足够的夹紧正压力，保证组件锁紧后不会因舱体振动、航天员操作牵拉出现松脱。结构设计过程中充分考虑了冗余安全要求，整套机构不存在单点故障风险，任意一组铰接销轴断裂、单个杠杆支架出现裂纹失效时，剩余的杠杆组仍能提供足够的锁紧力维持夹紧状态，不会出现组件瞬间脱落的危险。操作逻辑上，拆卸时仅需扳动外露的操作手柄即可解锁，安装时将夹口对准扶手导轨推入即可自动触发锁紧，不需要额外的锁紧操作步骤，适配航天服手套的操作精度限制，不需要精细对位即可完成装拆。外形上整体采用圆角过渡的方正壳体结构，所有外露棱边均做了大圆角钝化处理，避免尖锐边角刮蹭航天服面料造成密封层破损，整体外轮廓没有突出的易勾挂结构，防止航天员移动时被安全绳、设备管线勾挂引发危险。安装边界方面，夹口的型面完全匹配空间站标准ISS扶手的圆柱截面尺寸，推入后夹口内的定位凸台会自动卡入扶手表面的定位凹槽，限制沿扶手轴向的窜动，同时壳体侧面的铰接轴同轴度公差控制在0.02mm以内，保证杠杆组动作顺畅无卡滞，整体结构的壁厚经过拓扑优化，在满足结构强度要求的前提下尽可能压缩整体体积，减少对舱外安装空间的占用，同时降低整体重量，适配航天发射的载荷重量限制。夹口的开合行程经过精准计算，既保证安装时能够顺利套入扶手外径，又能在锁紧状态下提供足够的包络抱紧力，不会出现间隙过大导致的晃动问题。
