医疗设备内置电气接收防护组件结构设计

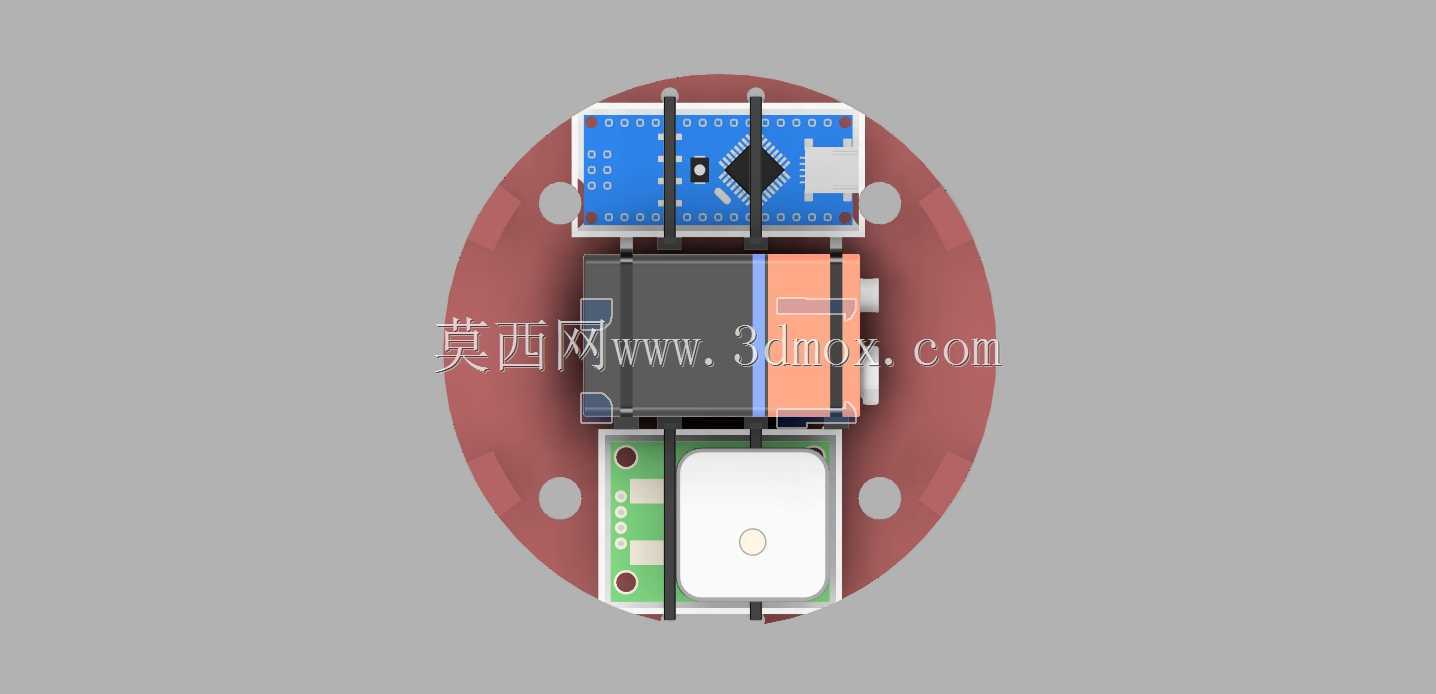

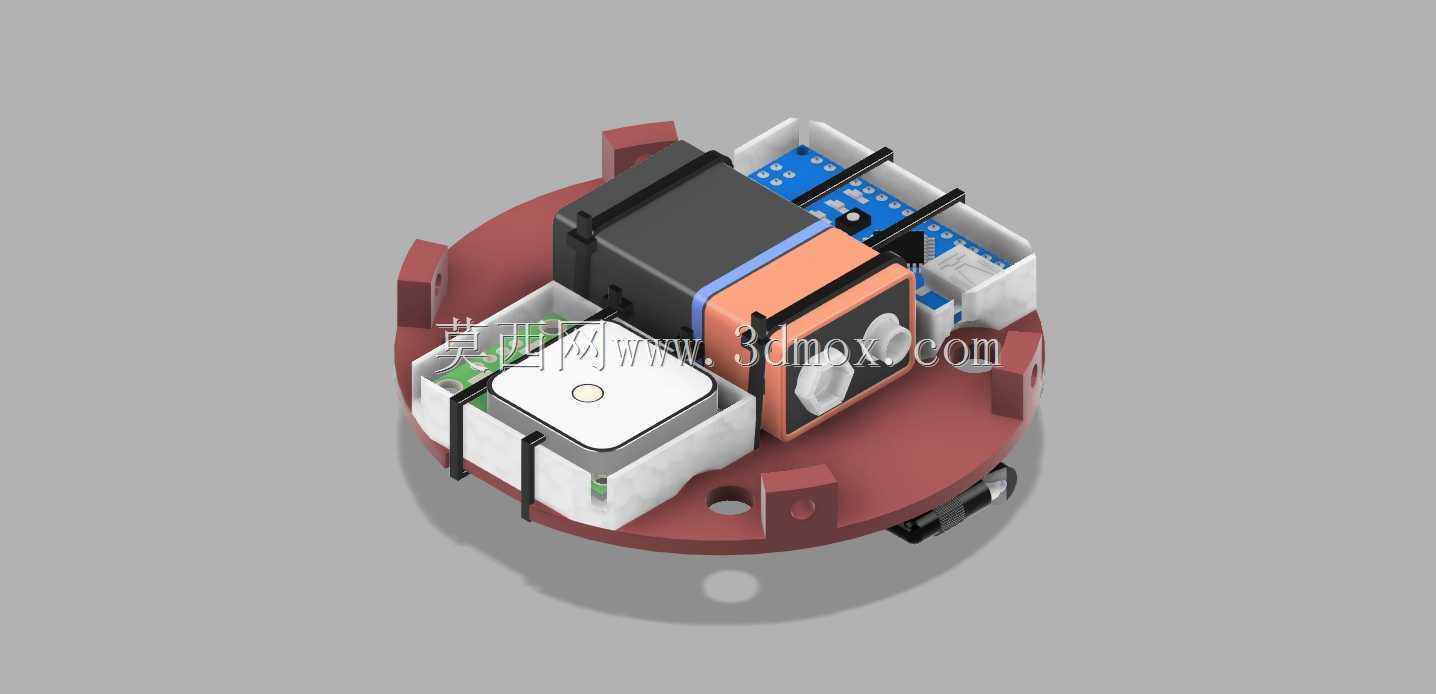

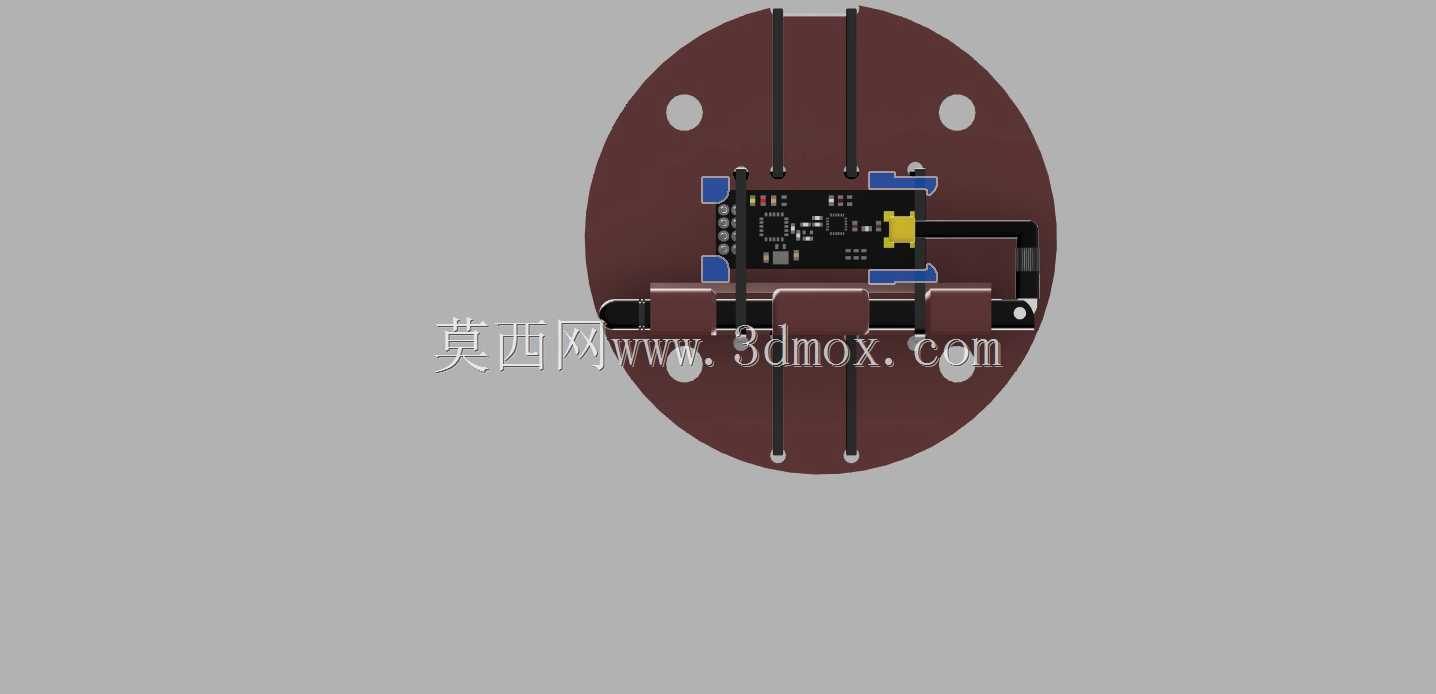

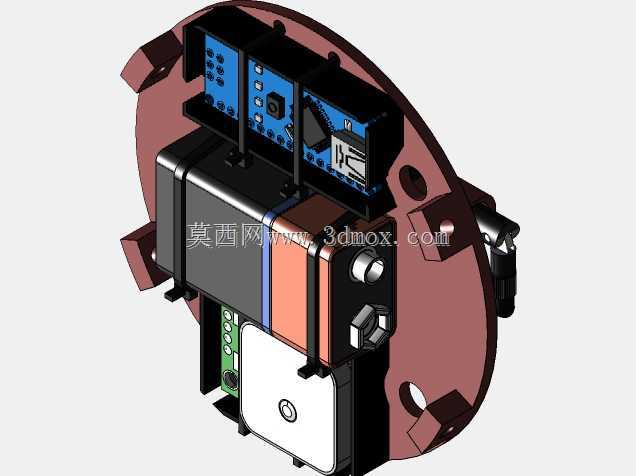

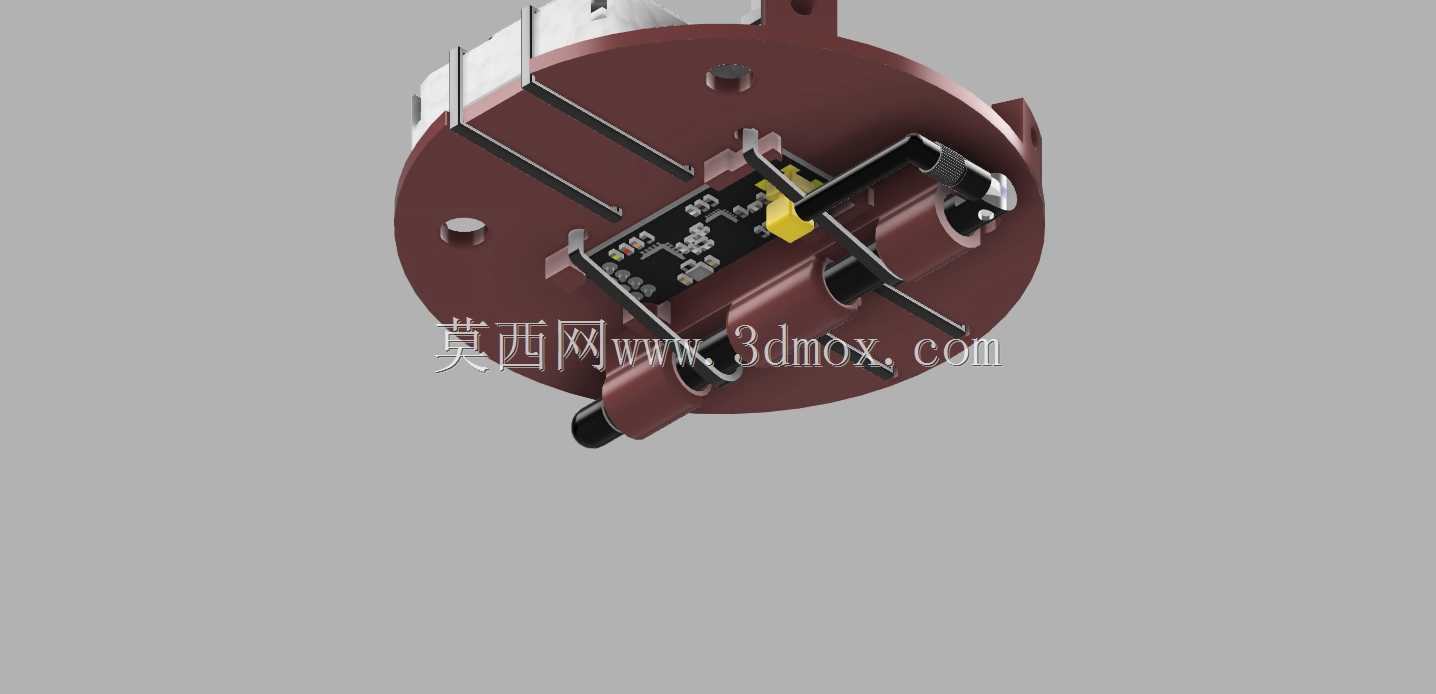

这款内置式电气防护组件，核心服务于便携医疗检测设备的信号接收单元防护需求，适配搭载Arduino控制板与GPS定位模块的接收终端，在设备的多阶段组装流程中承担核心电路的承载、防护与定位功能。从实际应用场景来看，这类组件多部署在可移动医疗监测设备的内部腔体中，设备往往需要跟随医护人员完成移动查房、户外应急医疗检测等任务，日常使用中会面临频繁挪动带来的振动、腔体内部温湿度波动、相邻组件电磁干扰等问题，组件的结构设计完全围绕这些实际工况展开。整体采用圆形安装基座作为承载主体，基座边缘预留了带安装孔的凸耳结构，安装孔位的孔径与孔距完全适配对应医疗设备的内部安装柱尺寸，不需要额外加工转接件即可完成固定，基座的整体外径控制在目标设备腔体的内径边界内，安装后不会与腔体侧壁产生干涉，基座底部预留的走线槽位，可让模块间的连接线缆规整排布，避免线缆挤压弯折导致的接触不良。在模块固定逻辑上，针对不同尺寸的电路模块、功能元件分别设计了独立的卡位结构：体积较大的黑色主控模块采用侧边挡块加束带卡槽的组合固定方式，挡块的高度刚好贴合模块侧壁的受力位置，不会遮挡模块表面的接口与散热区域；橙色的信号处理模块采用嵌入式卡位，卡位的公差控制在0.1mm范围内，既可以保证模块安装后不会出现窜动，又不会因为过盈量过大导致模块外壳受压变形；白色的方形传感模块则设置了带定位凸点的放置位，凸点与模块底部的定位孔精准匹配，安装时可快速对位，不需要反复调整位置。基座上的蓝色电路板安装位预留了焊盘避让空间，安装后电路板底部与基座表面留有0.5mm的间隙，避免焊盘与金属基座接触造成短路。设计阶段充分考虑了组件的装配流程，所有模块的安装方向都统一朝向腔体的维护开口方向，后期检修更换模块时不需要拆除整个基座，仅需打开设备侧盖即可完成模块插拔替换。组件的所有棱角位置都做了R1.5的圆角处理，避免装配过程中锐边划伤线缆绝缘层或是操作人员手部，基座表面做了哑光绝缘处理，既可以提升组件的绝缘性能，也能减少内部光线反射对信号接收的干扰。相邻模块之间预留了足够的散热间隙，长时间连续工作时模块产生的热量可通过间隙间的空气流通带走，不会出现局部积热导致的元件性能下降。
