双塔结构CPU风冷散热装置结构设计

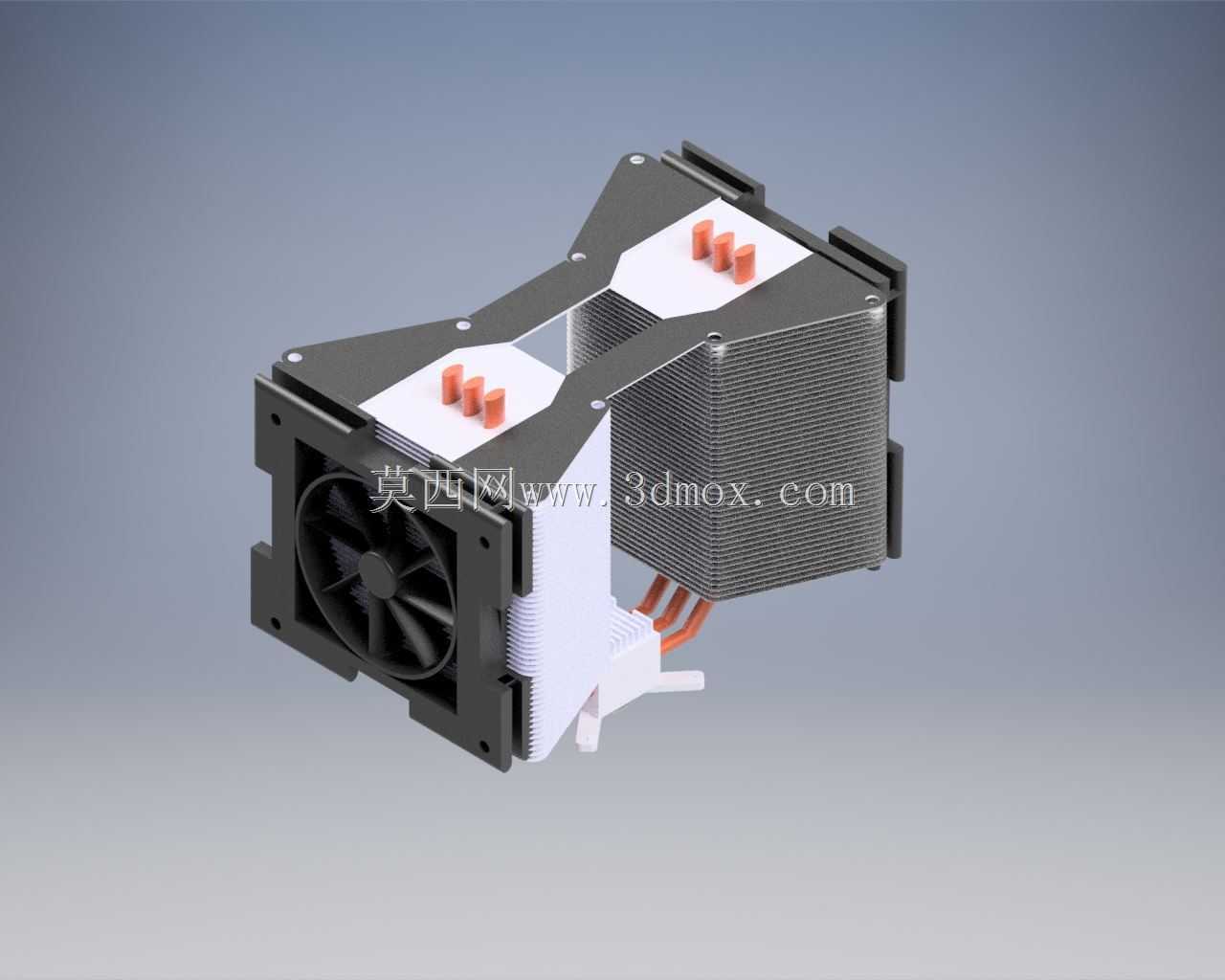

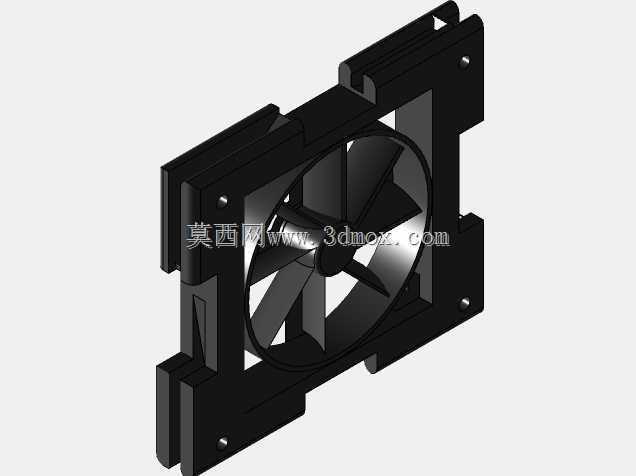

这款双塔结构的风冷散热装置，主要面向台式计算机CPU散热场景，也可适配同功耗等级的工业控制板卡、嵌入式运算模块的主动散热需求，在桌面工作站、游戏主机、工业触控一体机等设备中都能适配使用。实际运行过程中，装置通过直接接触发热源的底座收集热量，经内嵌的导热热管将热量快速传导至两侧堆叠的散热鳍片组，再搭配侧置的轴流风扇形成定向风道，将鳍片上蓄积的热量快速带出设备腔体，避免运算芯片因过热出现降频、宕机甚至硬件损坏的问题。从设计思路来看，整体采用对称双塔布局，相较于单塔同规格散热结构，能在有限的机箱高度空间内拓展更多散热接触面积，同时将风扇布置在双塔结构的侧端，既可以让气流同时穿过两组鳍片提升换热效率，也能平衡整体重量分布，减少长期使用后主板因单侧受力出现的形变风险。鳍片采用密集叠压的薄铝片结构，每片鳍片都做了折边强化处理，既可以提升鳍片整体结构强度，避免运输、安装过程中出现鳍片弯折变形影响风道的问题，也能在气流穿过时形成微湍流，提升空气与鳍片的热交换效率。热管采用烧结铜质热管，与底座、鳍片之间采用过盈压接结合焊接的工艺，减少接触热阻，保证热量传导过程中的损耗降到最低。安装边界方面，整体结构的横向宽度做了收窄处理，安装后不会遮挡主板内存插槽区域，兼容常规高度的台式机内存；纵向高度适配主流ATX、MATX机箱的CPU散热限高要求，底座扣具支持多平台安装孔位，可适配不同年代、不同接口规格的桌面CPU安装需求。风扇采用四角减震固定结构，运行时可以减少扇叶转动产生的振动传递到鳍片与主板，降低整机运行的共振噪音。顶部的装饰盖板既可以遮挡鳍片边缘的裁切毛刺，提升整体外观规整度，也能避免安装过程中手指被锋利的鳍片边缘划伤。出线位置做了导向固定结构，避免风扇线材在风道内晃动产生风噪，也防止线材被扇叶卷入造成设备损坏。
