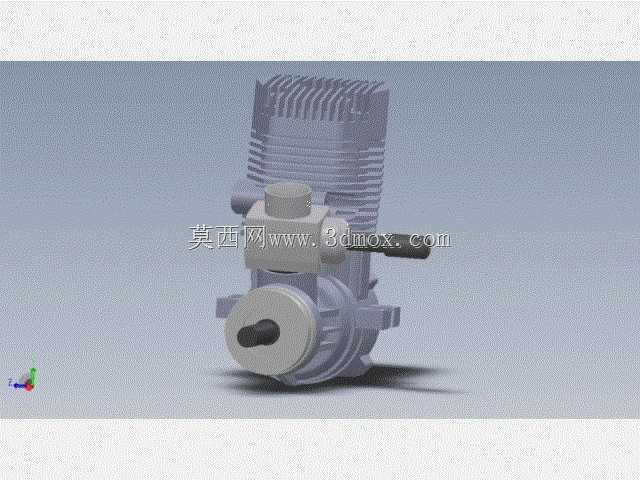

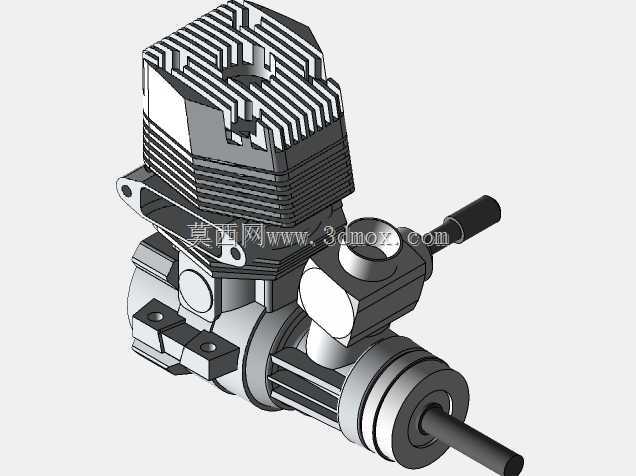

RC航模用OS55AX单缸二冲程发动机结构

这款小型内燃机主要适配固定翼航模、燃油遥控车这类RC模型场景，作为核心动力输出单元，需要在轻量化的前提下保证足够的功率重量比，同时兼顾高转速工况下的运行稳定性。从结构设计来看，整机采用单缸侧置布局，缸头部分集成了密集的散热鳍片，依靠飞行或者行进过程中的迎面气流完成风冷散热，不需要额外加装水冷管路，能大幅降低整机自重，也减少了管路渗漏的故障点。曲轴箱采用一体化压铸成型的壳体结构，前后端分别布置曲轴输出端与化油器安装位，输出轴端预留了标准的模型螺旋桨或者传动齿轮安装接口，安装孔位符合主流RC动力的通用安装边界，不需要额外改装安装支架就能直接适配多数50-60级航模的发动机安装位。化油器安装在缸体侧方，采用喉管直连进气的结构，油门摇臂的转动角度范围匹配标准模型舵机的行程，调校时可以直接通过舵机拉杆连接，不需要额外设计传动摇臂结构。缸体下部的曲轴箱集成了燃油回流通道，二冲程的扫气气道直接铸在壳体内部，减少了外接管路的数量，同时能保证扫气效率在高转速下不会出现明显衰减。排气口布置在缸体另一侧，接口尺寸匹配通用的模型消音器安装规格，安装消音器后不会超出多数航模的机身侧面轮廓，避免飞行过程中排气结构触碰机身或者产生额外的气动阻力。整机的外部轮廓做了圆角过渡处理，没有突出的尖锐结构，安装到模型机身内时不会刮损内部的走线或者蒙皮结构，曲轴输出端的轴伸长度经过匹配设计，安装螺旋桨后锁紧螺母不会突出桨罩前端，能保证模型机头的流线型完整性。从安装边界来看，整机的横向、纵向、高度尺寸都控制在同级别排量发动机的常规范围内，安装脚的孔距符合行业通用的安装标准，替换同级别其他型号发动机时不需要重新在机身上打孔，能降低模型改装的工作量。设计过程中针对RC模型的使用工况做了专门优化，比如缸体材质选用导热性较好的铝合金，散热鳍片的间距经过气流仿真验证，在连续高转速运转时能把缸头温度控制在合理区间，避免过热导致的动力衰减或者零件磨损加剧。曲轴部分采用双轴承支撑结构，前后轴承的选型匹配高转速工况的载荷要求，能承受螺旋桨或者传动齿轮带来的径向载荷，长时间运转不会出现轴系晃动的问题。
