RC遥控航模两叶螺旋桨三维设计作品

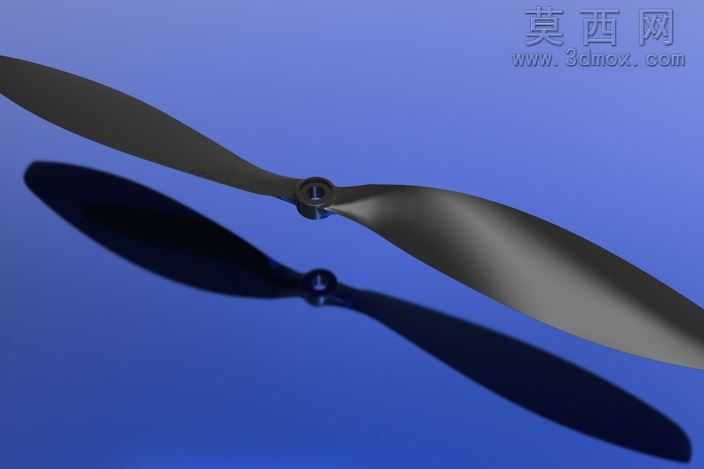

本作品为RC遥控航模配套的两叶螺旋桨三维建模设计，建模阶段依托参数化设计逻辑搭建整体结构，首先确定桨叶的翼型截面基准，结合航模动力输出特性匹配桨距参数，从桨根到桨尖逐步完成截面轮廓的放样过渡，保证桨叶曲面的顺滑连续性，避免建模过程中出现曲面褶皱、断点等影响后续加工或仿真的问题。建模过程中对桨根与电机轴连接的安装位做了精准的结构细化，预留了标准的轴孔定位结构与锁紧接触面，保证安装后桨叶的同轴度，降低高速旋转时的动平衡偏差风险。材质渲染阶段针对螺旋桨常用的复合材料特性做了材质参数调试，还原了哑光碳纤维复合材质的质感，表面添加细微的材质纹理表现，同时在渲染场景中搭建了纯色背景与柔光照明环境，通过光影投射清晰展现桨叶的翼型扭转角度、曲面弧度以及整体的轮廓比例，让观看者可以直观感知桨叶的气动外形设计特点。设计思路上围绕RC航模的实际使用需求展开，兼顾气动效率与结构强度，桨叶厚度从桨根到桨尖做渐变处理，桨根位置适当增加厚度保证连接强度，桨尖位置做收薄处理降低飞行过程中的空气阻力，同时对桨叶前缘做了钝化优化，减少高速旋转时的翼尖涡流损耗。整个模型的结构尺寸严格匹配常用11寸规格航模桨的参数标准，各部分曲面经过连续性检查，装配结构符合通用航模动力系统的安装规范，既可以用于航模设计阶段的装配干涉检查、气动仿真模拟，也可作为3D打印、小批量加工制作的结构参考，完整还原了RC螺旋桨从外形曲面到安装结构的全部细节，建模过程中对每一处过渡曲面都做了曲率校验，保证模型的几何精度满足工业设计与制作的使用要求。
