小推力火箭尾喷管结构三维设计

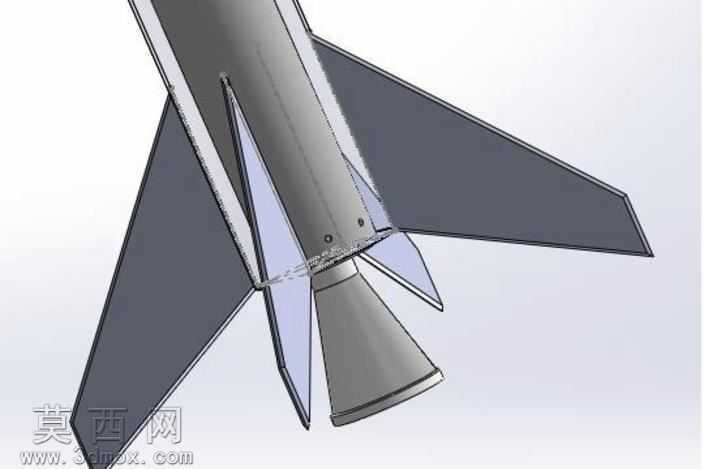

本作品为小推力火箭喷管的三维结构设计，建模过程依托参数化三维设计环境完成，整体采用自顶向下的设计思路，先完成喷管主体气动外形的轮廓搭建，再逐步细化尾段收敛扩张段的曲面过渡、安定翼连接结构、安装定位孔位等细节特征。建模阶段首先绘制喷管主体的中心轴线，基于轴线生成收敛段、喉部、扩张段的三段式回转轮廓，通过回转特征生成喷管的基础实体，针对喷管出口处的扩张唇口做了圆角过渡处理，避免应力集中的同时优化气动外形的流畅度。喷管外侧的四片安定翼采用对称布局设计，每片机翼都先绘制翼型截面草图，通过拉伸生成基础翼面，再对翼根与喷管主体的连接位置做贴合曲面的修剪处理，保证翼面与喷管外壁完全贴合，翼面边缘做了薄边削切处理，还原真实火箭安定翼的翼型厚度变化特征。喷管与箭体连接的位置设计了带安装孔的连接法兰，法兰上的两个定位孔采用圆周对称布局，通过阵列特征快速生成，孔位边缘做了倒角处理，方便实际装配时的紧固件导入。材质渲染阶段，喷管主体采用耐高温合金材质，赋予哑光深灰色金属质感，调整材质的粗糙度参数模拟高温烧蚀后的金属表面质感，安定翼部分采用稍浅的金属灰色，与主体形成视觉区分，同时添加轻微的反光效果突出翼面的曲面弧度。整体结构设计严格遵循小推力火箭喷管的气动布局要求，收敛扩张段的截面变化比例经过参数化调整，保证推力输出的结构合理性，安定翼的安装角度与位置经过对称校验，四片翼面的角度偏差控制在建模精度允许的范围内，连接法兰的孔位尺寸与箭体连接段的安装尺寸完全匹配，所有结构特征都保留了可编辑的参数化历史，方便后续根据推力需求调整喷管的喉部直径、扩张比、翼面尺寸等关键参数。渲染阶段采用白底纯色背景，添加柔和的环境光与定向光源，突出喷管的结构轮廓与曲面过渡细节，通过阴影效果增强模型的立体感，清晰展示喷管与安定翼的连接结构、法兰安装位、喷口扩张段的形态特征，完整呈现小推力火箭喷管的整体结构设计细节。
