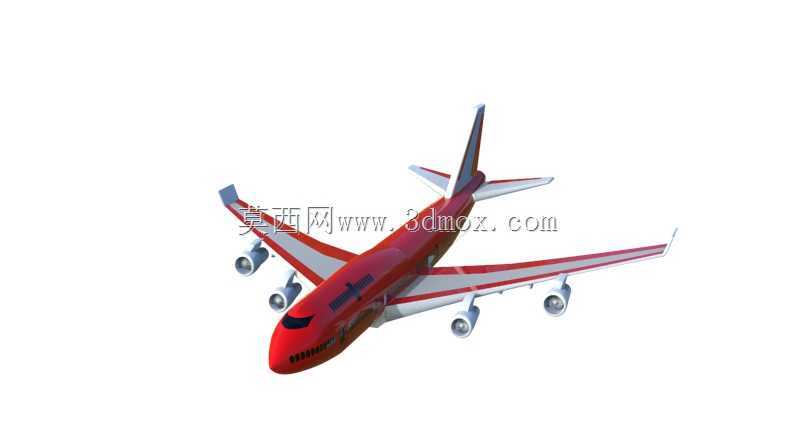

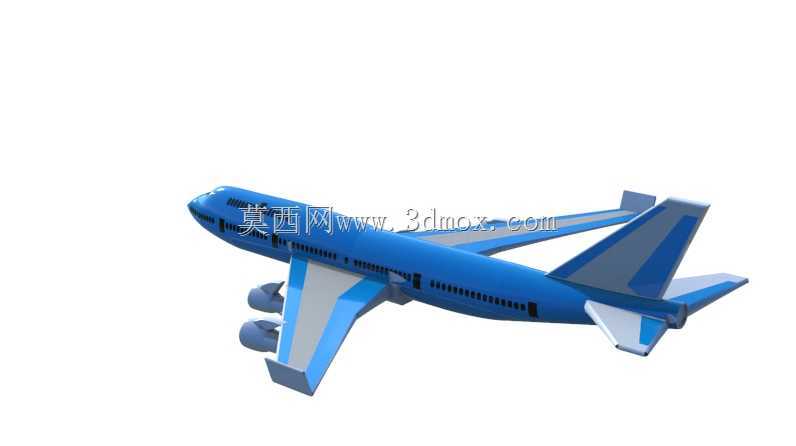

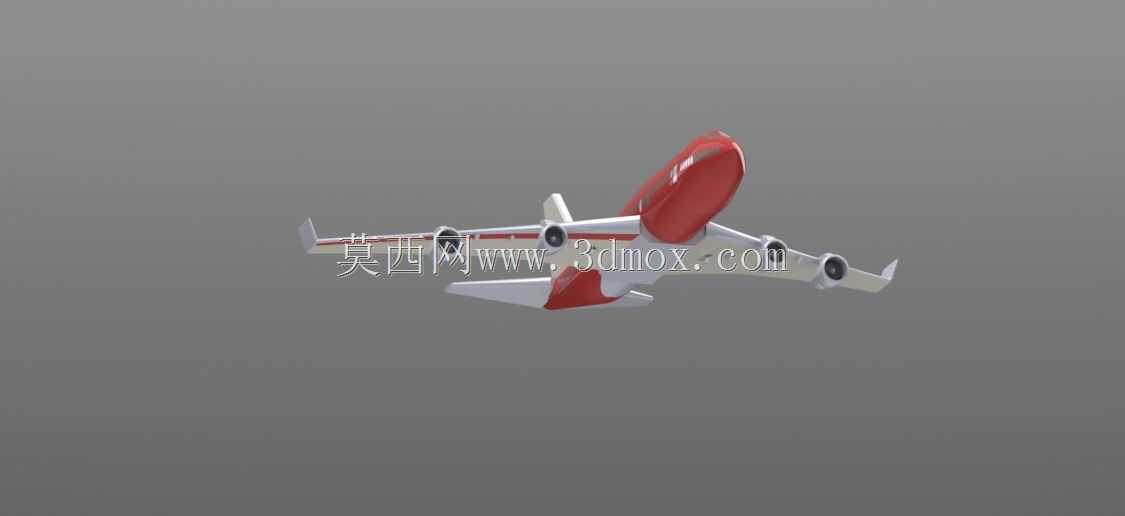

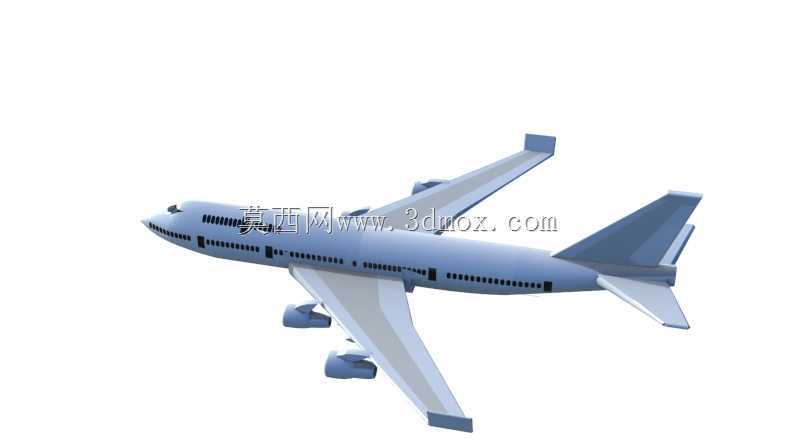

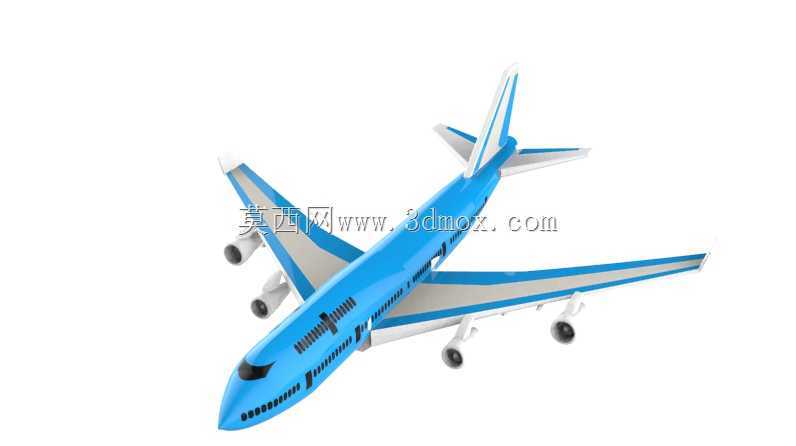

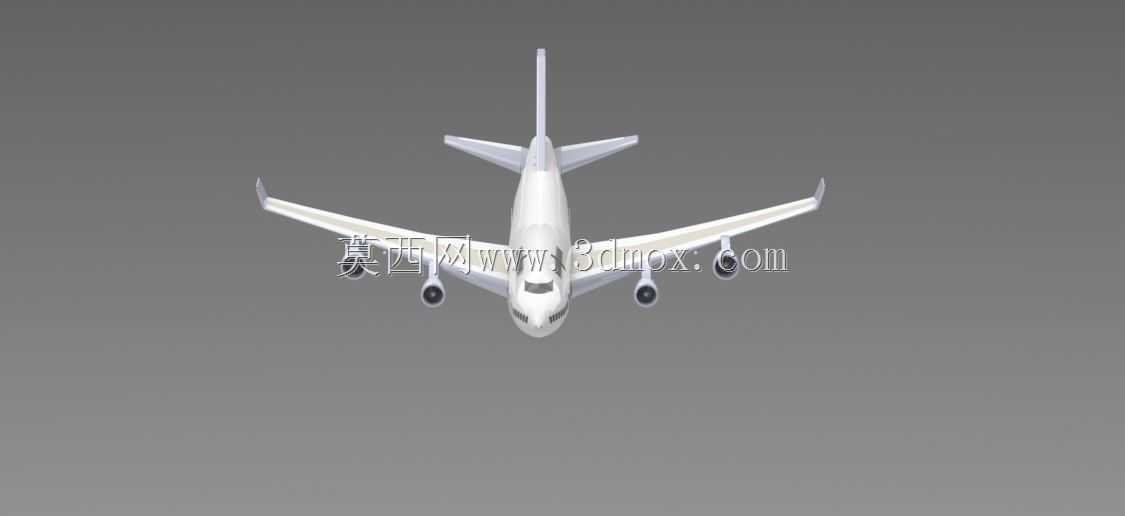

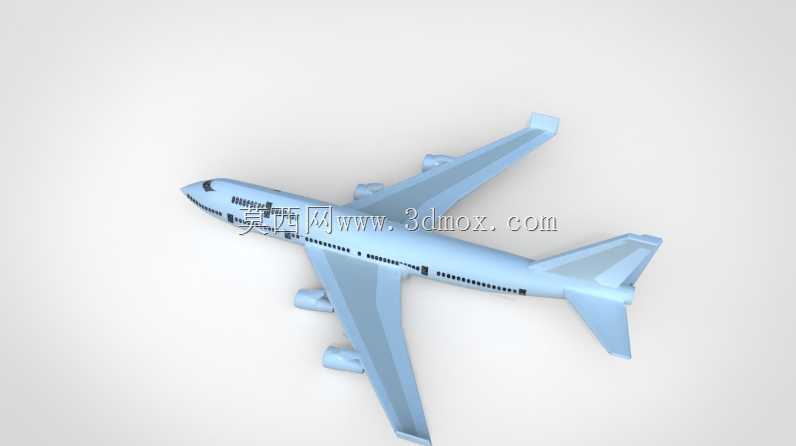

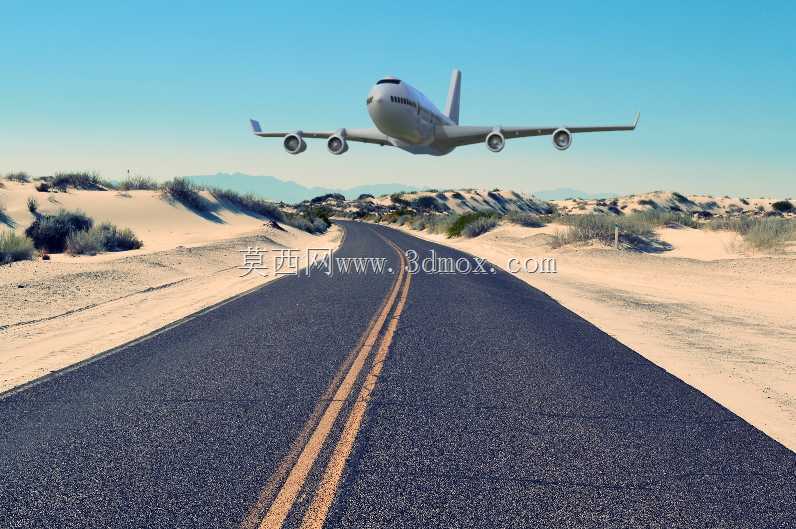

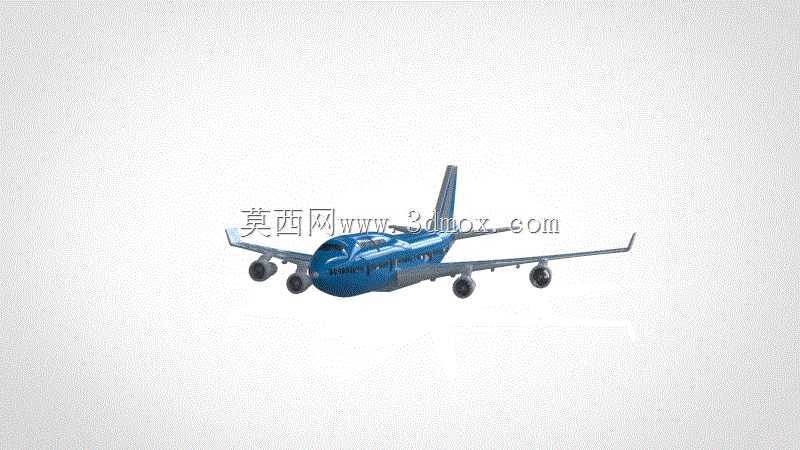

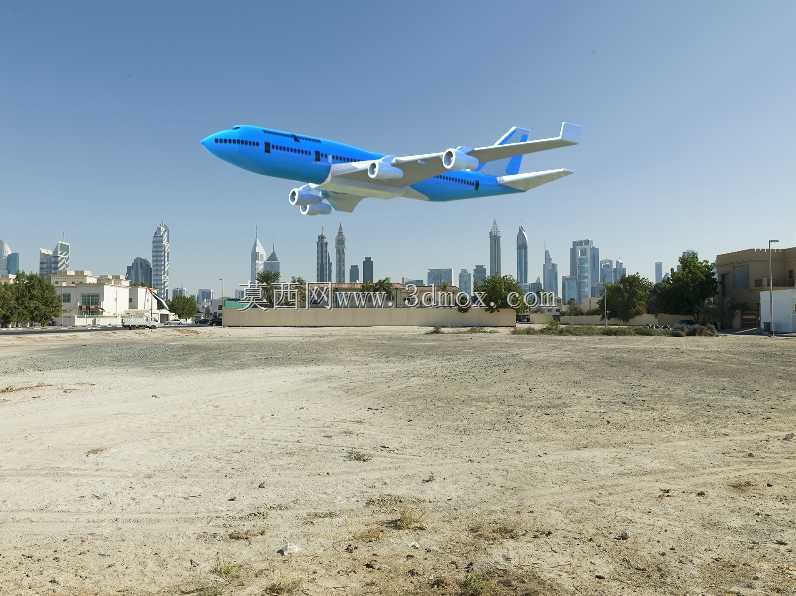

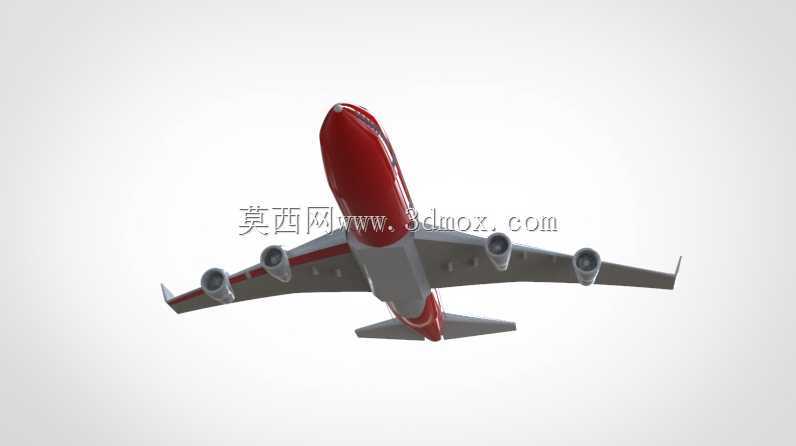

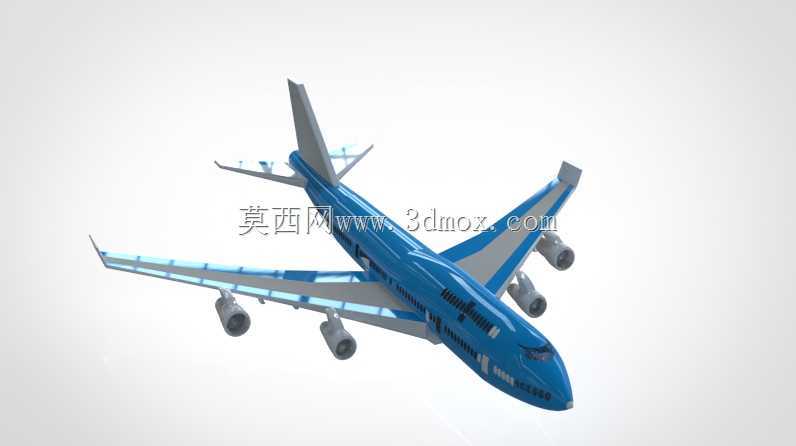

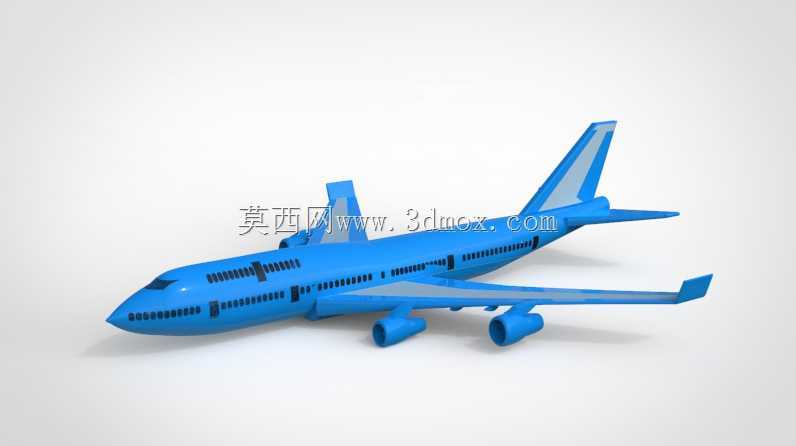

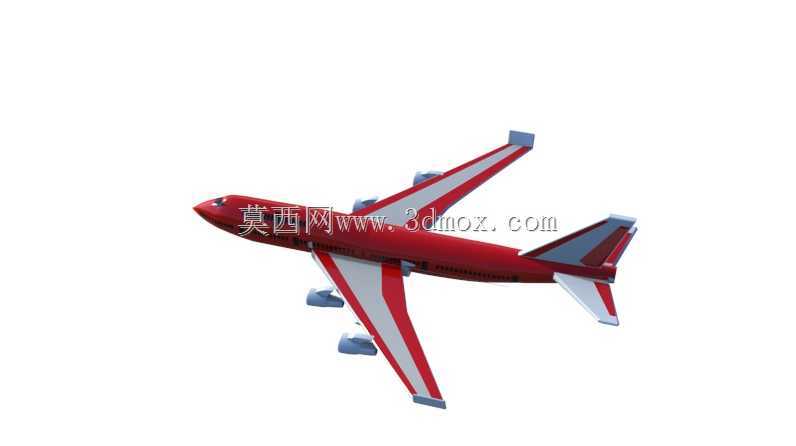

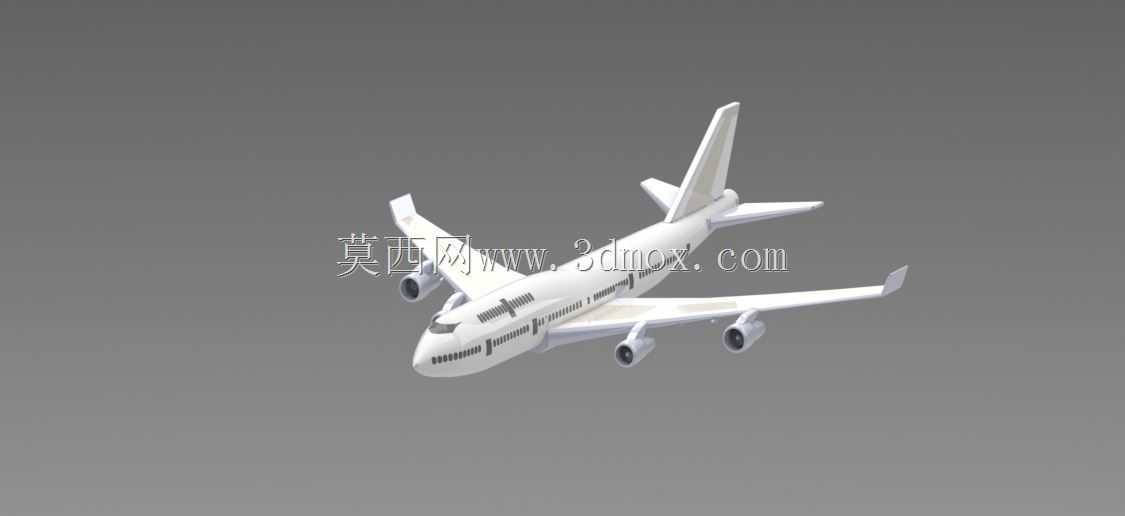

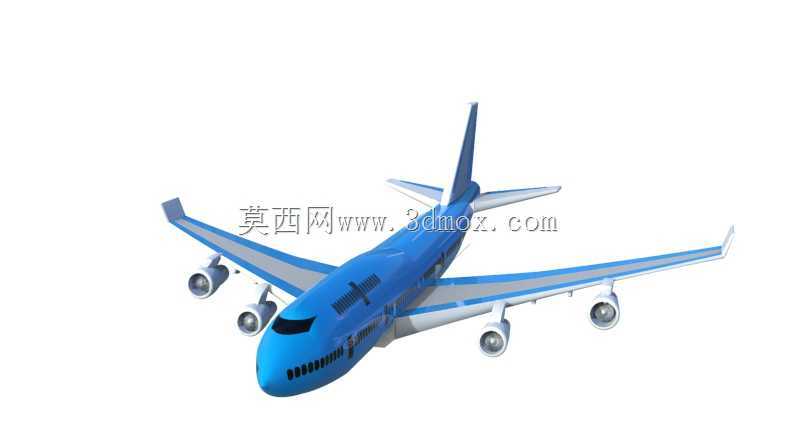

波音747-400宽体民航客机外观结构

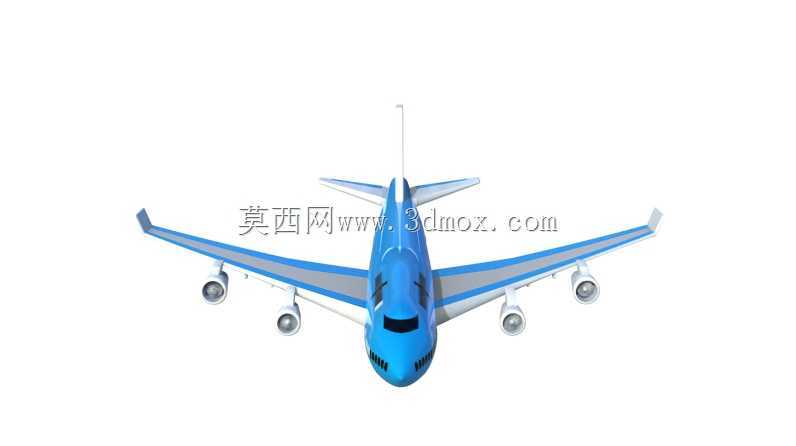

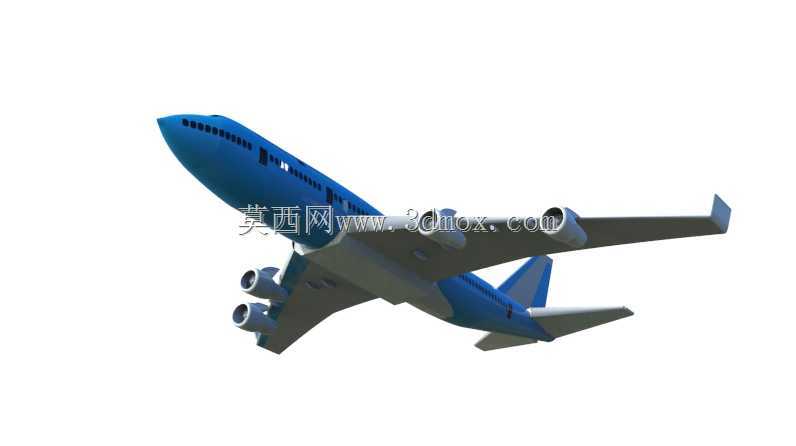

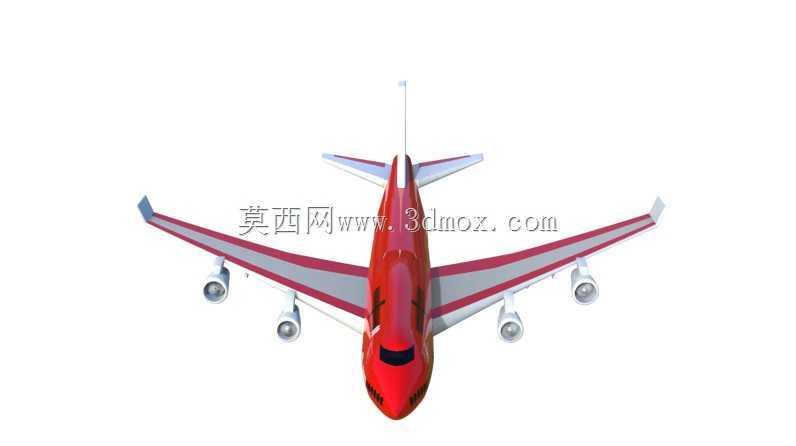

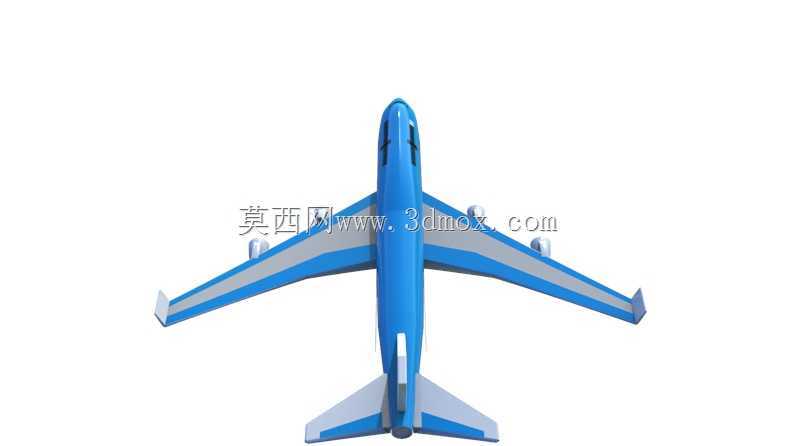

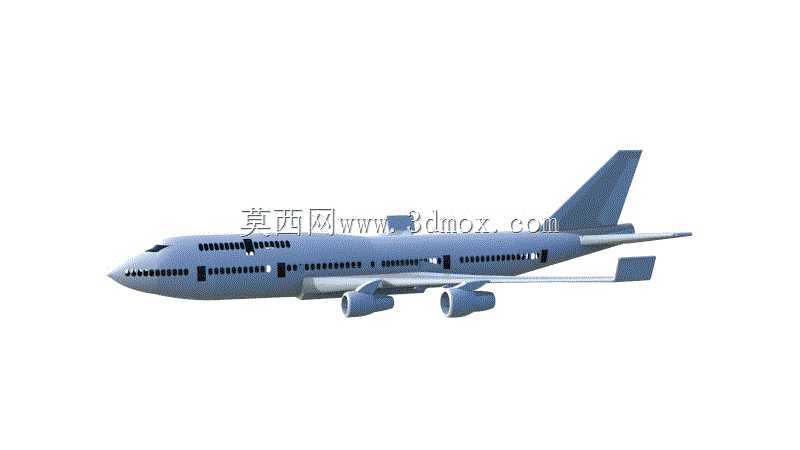

该模型还原的宽体四发喷气式客机，在民航干线运输领域承担跨洋长航线客运、高价值货运的核心职能，设计阶段优先考量长航程巡航的气动效率与结构冗余，机身采用常规半硬壳式布局，机头位置保留驾驶舱风挡的曲面弧度，机身截面为适配下层货舱与上层客舱的双圆形过渡结构，上层客舱的延伸段长度对应-400型号相较于早期型号的加长特征，能在实际运营中搭载更多座位数，同时兼顾货舱装载LD3集装箱的空间利用率。机翼设计采用后掠翼布局，翼下吊挂四台大涵道比涡轮风扇发动机，发动机吊舱的安装位置经过气动优化，避免机翼气流对发动机进气效率产生干扰，同时发动机挂架的结构强度需满足巡航阶段的振动载荷与着陆阶段的冲击载荷要求，机翼前缘缝翼、后缘襟翼的外形轮廓在模型中做了对应还原，这些增升装置可在飞机起降阶段提升低速升力，缩短跑道滑跑距离，适配不同等级机场的跑道长度边界。尾翼采用常规悬臂式布局，垂直尾翼的高度满足单发失效时的方向操纵力矩要求，水平尾翼设置在机身尾部，可在不同飞行速度、重心变化区间调整俯仰配平，保证飞行姿态稳定。起落架部分采用多支柱多轮式布局，前起落架为双轮结构，主起落架为四组四轮小车式结构，可将机身重量均匀分散到跑道道面，适配不同铺装等级的机场跑道，避免局部压强过大损伤道面。模型的外形轮廓严格匹配实机的尺寸比例，机身长度、翼展、尾翼高度的比例关系符合工程设计的实际参数，机身表面的蒙皮分块、舷窗排列、舱门位置都做了对应还原，可用于民航领域的展示教学、机场场景搭建、影视动画素材制作，也能作为飞行器设计专业入门阶段的外形参考，帮助从业者理解大型喷气式客机的总体布局逻辑，梳理气动外形与结构布置、运营需求之间的对应关系，在做相关场景建模时可直接复用该外形结构，减少外形测绘的工作量，同时模型的曲面过渡处理符合工业建模的规范，可在此基础上进一步细化内部结构、系统管路等细节内容，满足不同深度的建模需求。
