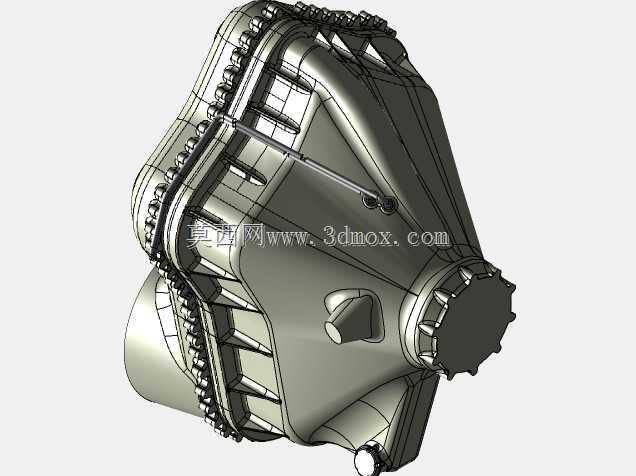

tpe-331型齿轮箱传动结构三维设计

这款齿轮箱作为动力传动系统的核心承载部件，主要应用在需要大扭矩传递、转速匹配调整的重载传动场景中，常见于工程机械行走驱动、工业设备动力输出单元、特种作业车辆的传动链路里，承担着将原动机输出的高转速低扭矩动力，通过内部齿轮副的啮合传动转换为低转速大扭矩输出的核心作用，同时能够根据负载端的安装需求调整动力传递方向，适配不同布局的设备安装空间。从结构设计层面来看，该齿轮箱采用了分箱式壳体结构，上下壳体通过沿合箱面布置的紧固件实现刚性连接，合箱面的密封结构设计能够避免内部润滑介质泄漏，同时阻挡外部粉尘、水汽进入箱体内部，保障齿轮副、轴承等内部运动部件的运行环境稳定。箱体外部的加强筋结构沿着内部轴承座的受力方向延伸布置，在不额外增加过多壳体壁厚的前提下，大幅提升了箱体的整体刚性，能够承受齿轮啮合过程中产生的径向与轴向载荷，避免箱体受力变形导致齿轮啮合精度下降、轴承偏磨等问题。箱体侧面预留的安装接口与动力输入、输出端的轴伸位置做了同轴度公差约束，安装法兰的端面跳动、轴伸的径向跳动公差都按照重载传动的精度要求做了设计预留，能够保障与原动机、负载端的装配同轴度，减少装配过程中的调整工作量，降低运行过程中的附加振动。在设计思路上，这款齿轮箱优先考虑了工况适应性，壳体的外形轮廓做了避让设计，能够适配安装空间内的周边部件布局，避免安装过程中出现干涉问题；箱体下部预留的润滑介质存储空间，能够满足飞溅润滑的油量需求，配合内部的导油结构，可以将润滑油引导至上方的轴承、齿轮啮合位置，保障高速运行状态下各运动副的润滑充分，减少磨损。输入输出端的密封结构采用了多道密封组合设计，能够适应多粉尘、潮湿的户外作业工况，避免密封失效导致的润滑油泄漏、杂质进入问题。从安装边界来看，该齿轮箱的安装定位孔位按照通用重载传动的安装尺寸做了适配，安装法兰的厚度、螺栓孔的间距与孔径都匹配对应功率等级的传动安装标准，输入轴与输出轴的轴伸长度、直径以及键槽尺寸都符合对应传动扭矩等级的设计规范，能够直接适配同规格的联轴器、连接法兰等标准传动配件，不需要额外做转接件设计。箱体外部的放油孔、注油孔以及油位观察位置都布置在便于操作的侧面，日常维护过程中不需要拆解周边部件就可以完成换油、油位检查等操作，降低了后期运维的工作量。内部齿轮副的支撑轴承采用了跨距布置的设计方案，能够平衡齿轮啮合产生的轴向力，提升轴系的运行稳定性，减少高速重载运行下的轴系挠曲变形，保障齿轮啮合的接触精度，延长齿轮与轴承的使用寿命。
