履带式施拉姆钻探作业装备结构设计

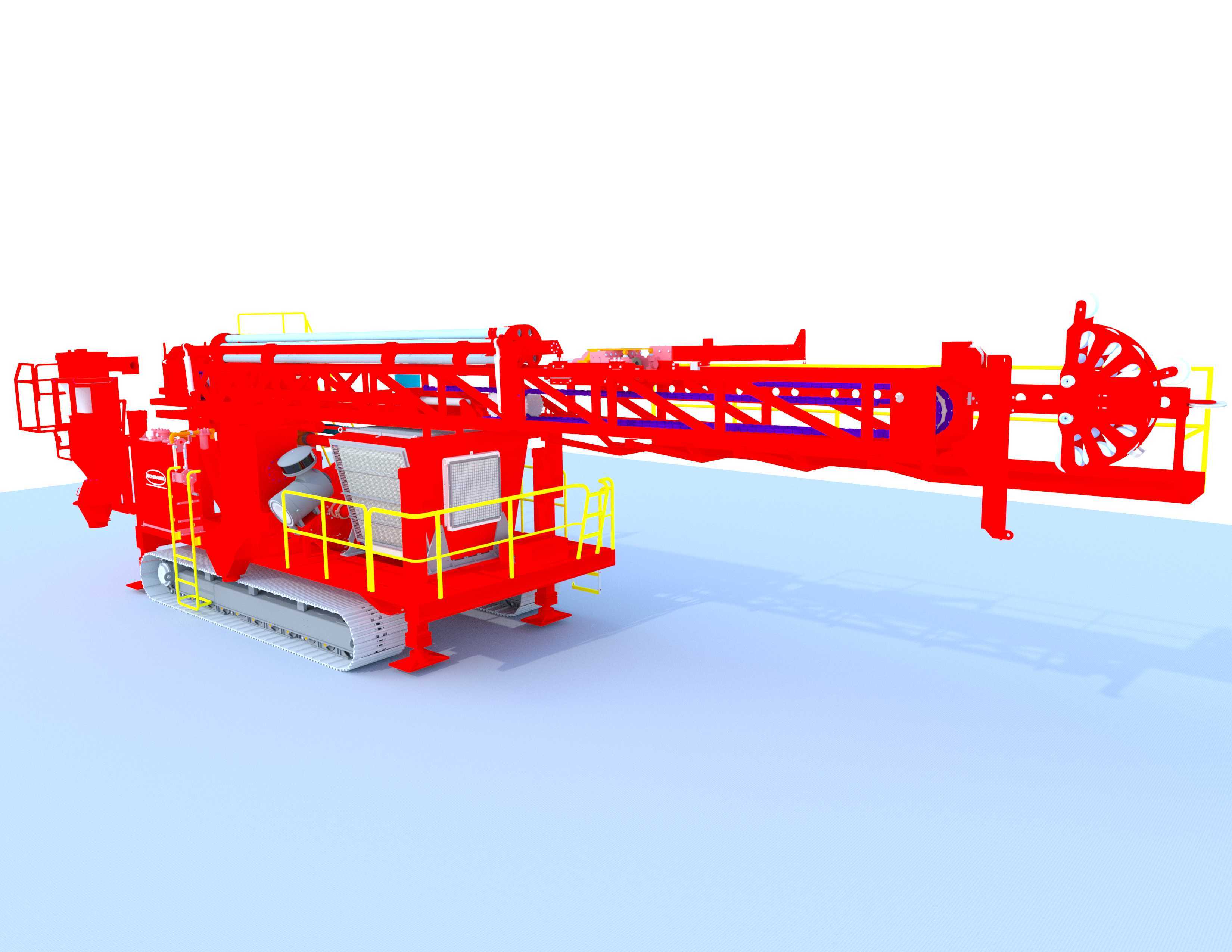

这款履带式钻探装备的三维结构设计，核心围绕野外复杂工况的作业需求展开，首先从行走底盘的选型逻辑来看，采用钢制履带行走机构，接地比压控制在适配松软泥泞、碎石坡面等非硬化场地的范围，整机重心经过多轮配重校核，保证在大臂全伸钻进作业时的抗倾覆稳定性，底盘两侧设置的可伸缩支腿结构，在作业工况下可伸出撑实地面，进一步抵消钻进过程中的反冲振动，避免机身偏移影响钻孔精度。设备上部的钻臂采用桁架式结构设计，相比实心臂架在保证结构刚度的前提下有效降低了上部结构自重，减少了底盘承载负荷，臂架内部预留了液压管路、钻探介质输送管线的排布空间，所有管线沿臂架内侧走线并设置固定卡扣，避免作业过程中管线晃动磨损或与外部障碍物剐蹭。钻臂末端的动力头安装位预留了多规格接口，可适配不同孔径、不同深度钻探作业的动力头换装需求，臂架的变幅、回转机构采用液压驱动，可实现多角度的钻孔姿态调整，覆盖垂直钻孔、倾斜钻孔等多种作业工况，满足地质勘探、水井钻凿、工程桩基引孔等不同场景的使用需求。设备机身平台区域设置了安全防护护栏，护栏采用可拆卸式设计，在设备转场运输时可快速拆除降低整机运输高度，平台上预留了动力系统、液压泵站、冷却系统的安装定位基准，各部件的安装边界经过尺寸链校核，保证后期装配时各部件无干涉，维护操作空间充足，冷却系统的散热模块布置在机身侧方通风位置，进风方向避开履带扬起的扬尘区域，减少散热片堵塞的概率。操作室的位置设置在机身前部视野开阔区域，可直观观察钻臂作业状态与孔位情况，机身周边设置了多处检修爬梯与踩踏平台，所有踩踏面都做了防滑处理，符合野外作业的安全操作要求。整套结构在设计过程中充分考虑了拆解运输的需求，大尺寸部件均设置了标准吊装点，转场时可按模块拆分运输，到达作业现场后可快速完成组装调试，适配野外作业频繁转场的使用特点。
