萨博鹰狮战机配套喷管与导弹结构设计

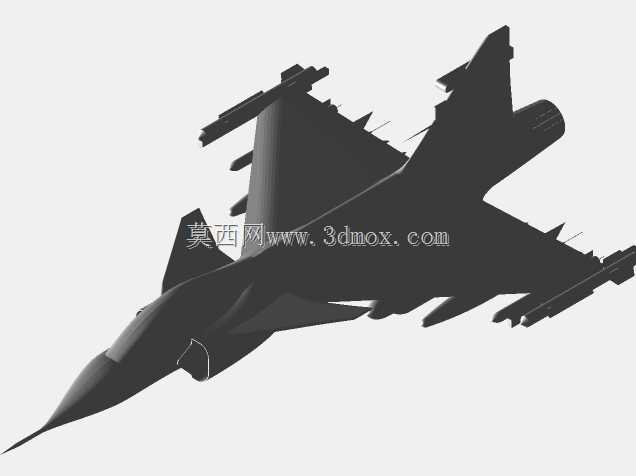

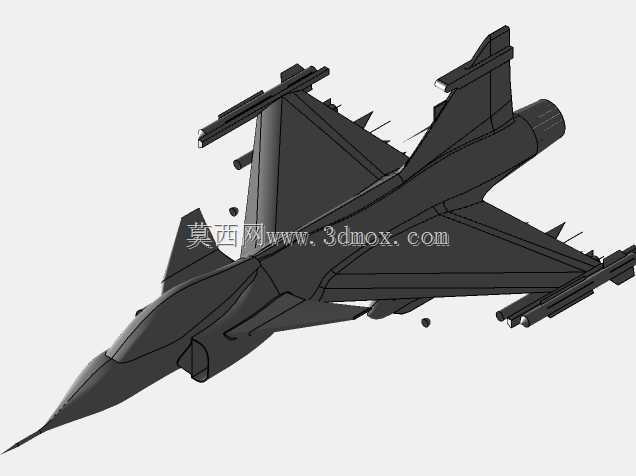

本次呈现的结构设计围绕萨博鹰狮战机的尾喷管与外挂导弹展开，在航空装备研发场景中，这类部件的三维结构设计直接关系到战机的动力输出效率、飞行姿态控制以及作战打击能力。尾喷管作为战机动力系统的终端排气部件，其外形曲面设计需要匹配发动机排气流场特性，在保证高温燃气顺畅排出的同时，通过截面轮廓的渐变设计调整排气方向与流速，为战机提供不同工况下的推力矢量辅助，设计过程中需要反复校核喷管内壁的曲率过渡，避免出现气流滞止区引发的局部热应力集中，同时喷管的外壁安装边界需要与机身尾部的承力框架精准契合，预留出足够的热膨胀间隙，防止高速飞行过程中气动加热引发结构形变干涉。配套的机载导弹采用外挂式挂载设计，弹体的气动外形经过多轮风洞数据迭代优化，弹头的圆锥曲面角度兼顾高速飞行下的减阻需求与导引头的探测视角范围，弹翼的安装位置与后掠角度经过配平计算，确保导弹脱离挂架后能快速保持稳定飞行姿态，弹体与战机挂架的连接接口尺寸严格遵循通用机载挂载标准，挂点的承力结构能够承受战机大过载机动时产生的离心载荷，避免飞行过程中出现挂载松动脱落的风险。从设计思路来看，整个部件组的建模优先保证结构装配逻辑的准确性，尾喷管的调节片铰接结构、导弹的弹翼折叠机构都按照实际装备的运动关系进行结构还原，方便设计人员在虚拟装配环境下验证部件的运动干涉情况，也能为后续的结构强度仿真、气动仿真提供精准的几何模型基础。在外形尺寸控制上，尾喷管的出口直径、整体长度与机身尾部的对接尺寸完全匹配鹰狮战机的实际机身比例，导弹的弹径、弹长以及翼展尺寸也参考实际装备参数进行还原，确保挂载后战机整体的气动外形不会出现明显的比例失真，这类高精度的结构模型既可以用于航空装备的教学演示场景，帮助设计新人理解战机动力系统与外挂武器的结构逻辑，也能作为同类装备改型设计的参考基础，缩短前期方案设计阶段的建模周期，减少基础结构反复测绘的工作量。
