探空火箭结构设计三维数模

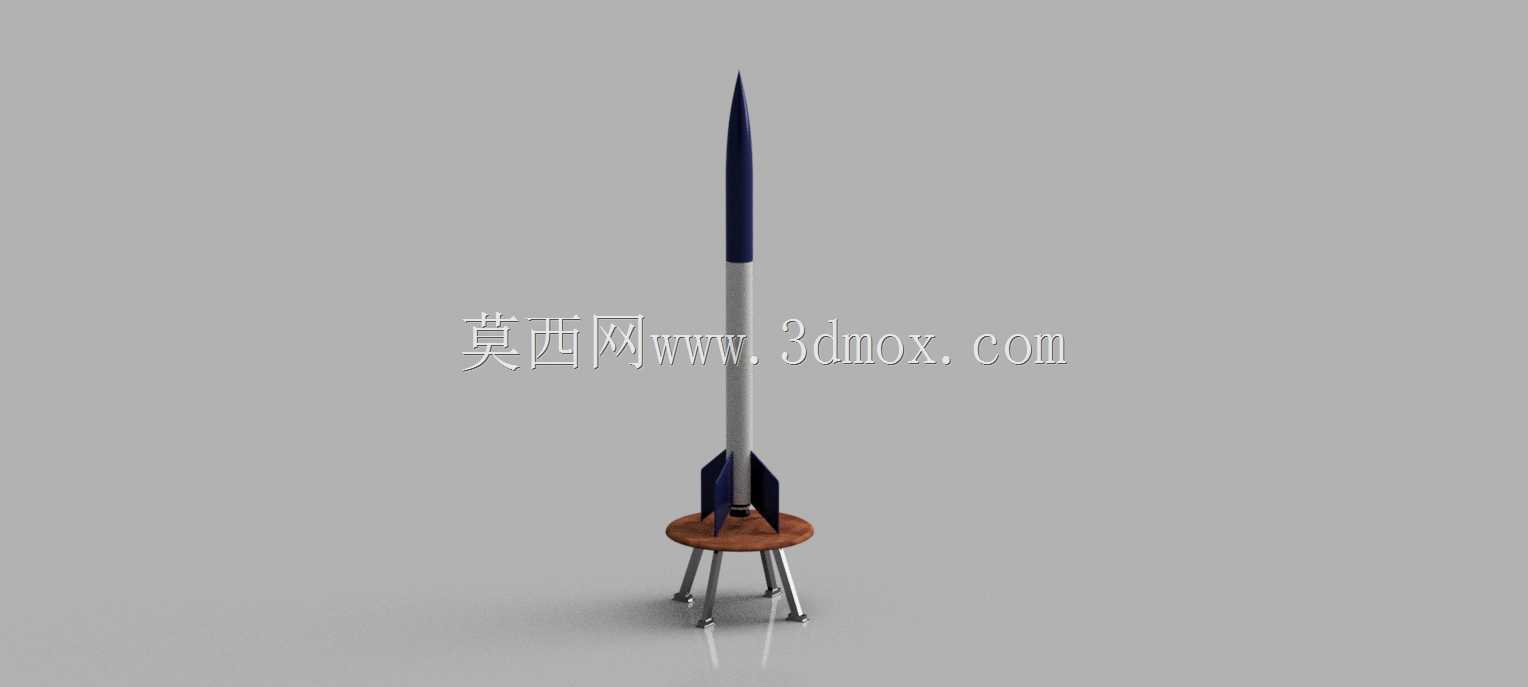

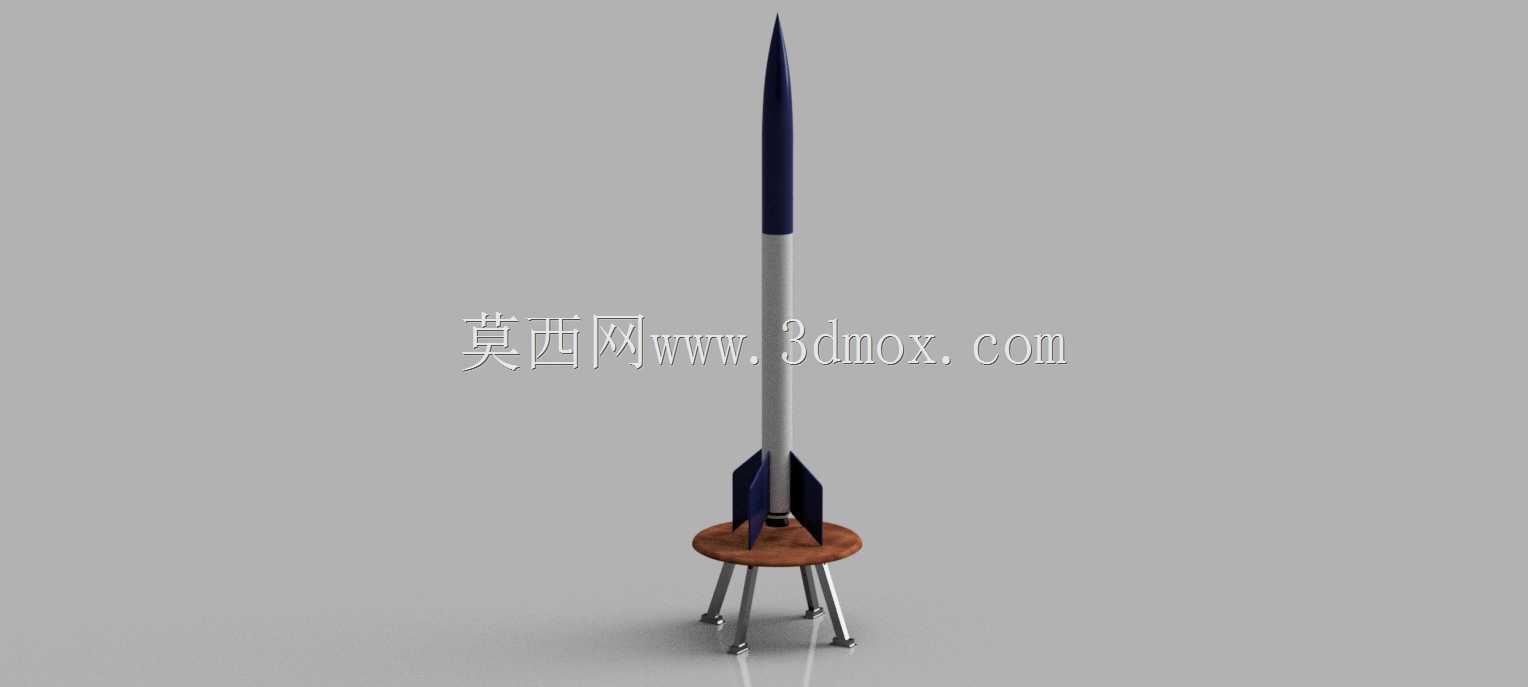

这套探空火箭的三维结构数模，完整还原了小型探空火箭从箭体到尾翼、发射支撑底座的全部结构细节，可直接用于航空航天相关专业的教学演示、结构原理验证、小型火箭方案初期的结构校核工作。从实际应用场景来看，这类小型探空火箭主要承担近地空间的气象数据采集、低层大气参数探测、临近空间小型试验载荷搭载任务，相比大型运载火箭，其结构更简洁，发射准备周期更短，单次任务成本更低，是中小规模空间探测任务的核心载体。

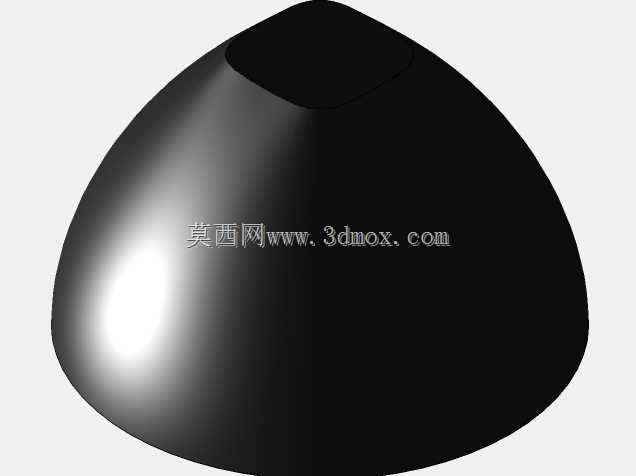

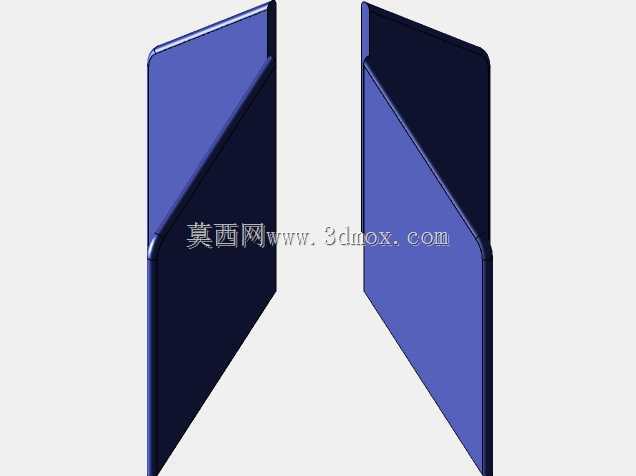

从结构设计思路来看，箭体采用分段式同轴布局，最上端为尖锐的锥形头锥，该结构经过气动外形优化，能够在火箭爬升过程中有效压缩头部激波，大幅降低跨音速飞行阶段的空气阻力，头锥段内部预留了载荷舱安装空间，可根据任务需求搭载温度传感器、气压传感器、微型通信模块等探测设备，载荷舱与箭体主结构采用卡扣式连接，便于地面测试阶段快速更换载荷、调试设备。箭体中段为等直径圆柱段，是固体燃料发动机、飞控组件、降落伞回收舱的主要安装区域，圆柱段的壁厚经过结构强度校核，既能够承受发动机工作阶段的轴向过载，也能抵抗飞行过程中的侧向风载，避免箭体出现气动弹性变形。箭体尾部共设置四片对称分布的梯形尾翼，尾翼安装角度经过气动计算，能够为火箭飞行提供足够的稳定力矩，保证火箭爬升过程中的姿态稳定，避免出现滚转、偏航失控的问题，尾翼与箭体采用插接加胶接的固定方式，既保证连接强度，也便于生产阶段的快速装配。

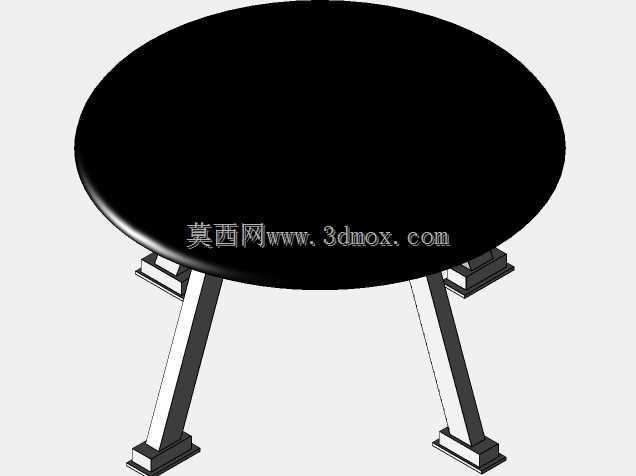

配套的发射支撑底座采用三脚支架结构，支架支腿为可调节长度的金属杆件，能够适应不平整的发射场地，底座上部设置与火箭尾端匹配的定位卡槽，发射前可将火箭垂直固定在卡槽内，保证发射初始姿态的垂直度，支腿底部设置防滑脚垫，能够抵消发动机点火瞬间的反冲力，避免发射过程中底座移位。整套模型的各部件安装边界清晰，配合公差经过合理设置，头锥与箭体、尾翼与箭体、箭体与发射底座的配合面都预留了合理的装配间隙，既能够满足3D打印快速原型制作的公差要求，也可直接用于小型试验火箭的生产加工参考。在结构细节上，箭体表面预留了传感器开孔、降落伞舱盖的定位结构，回收舱的伞舱盖采用爆炸螺栓连接结构的简化设计，能够在火箭到达顶点后顺利打开，完成载荷与箭体的安全回收。
