四旋翼飞行器原型结构设计方案

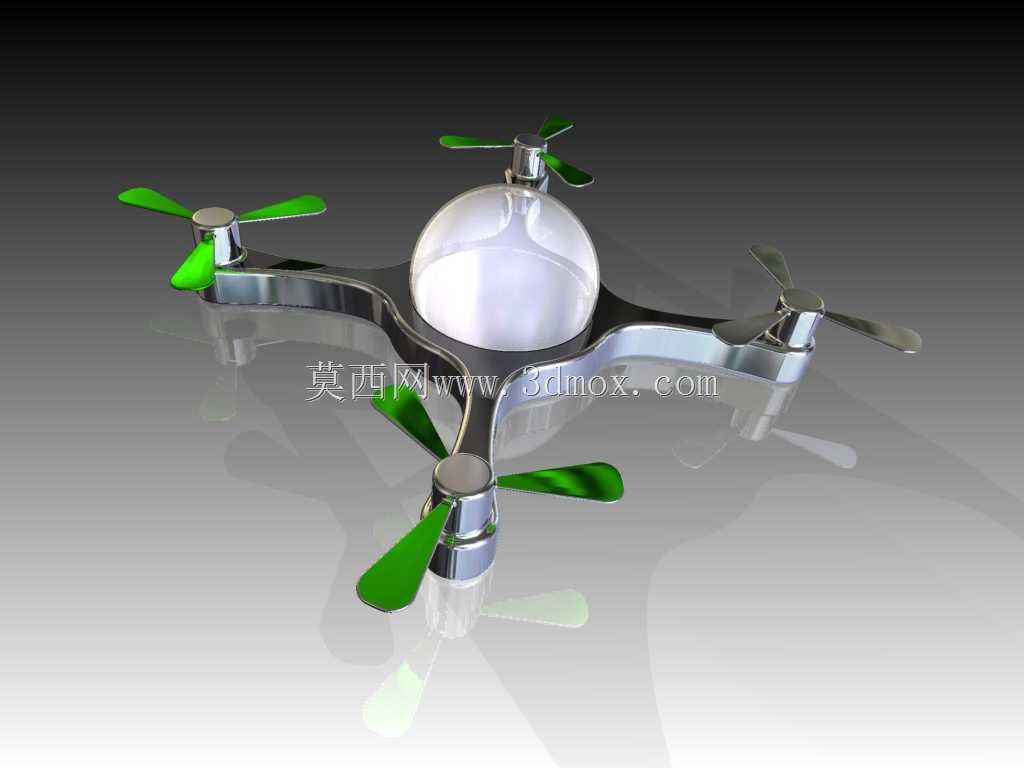

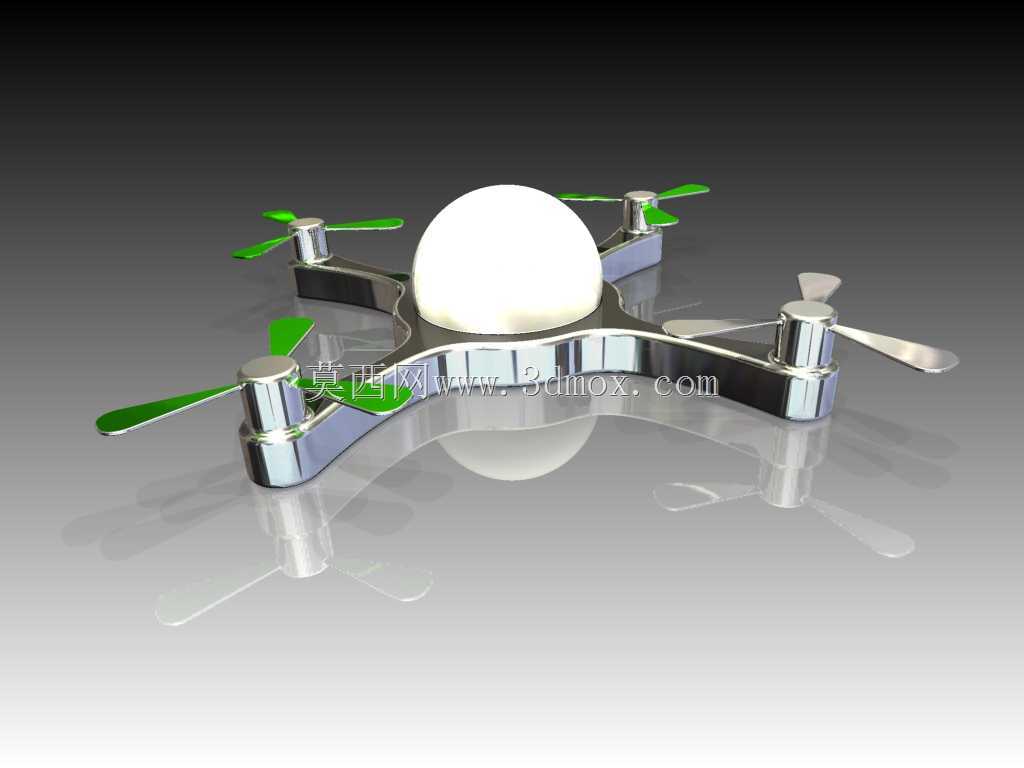

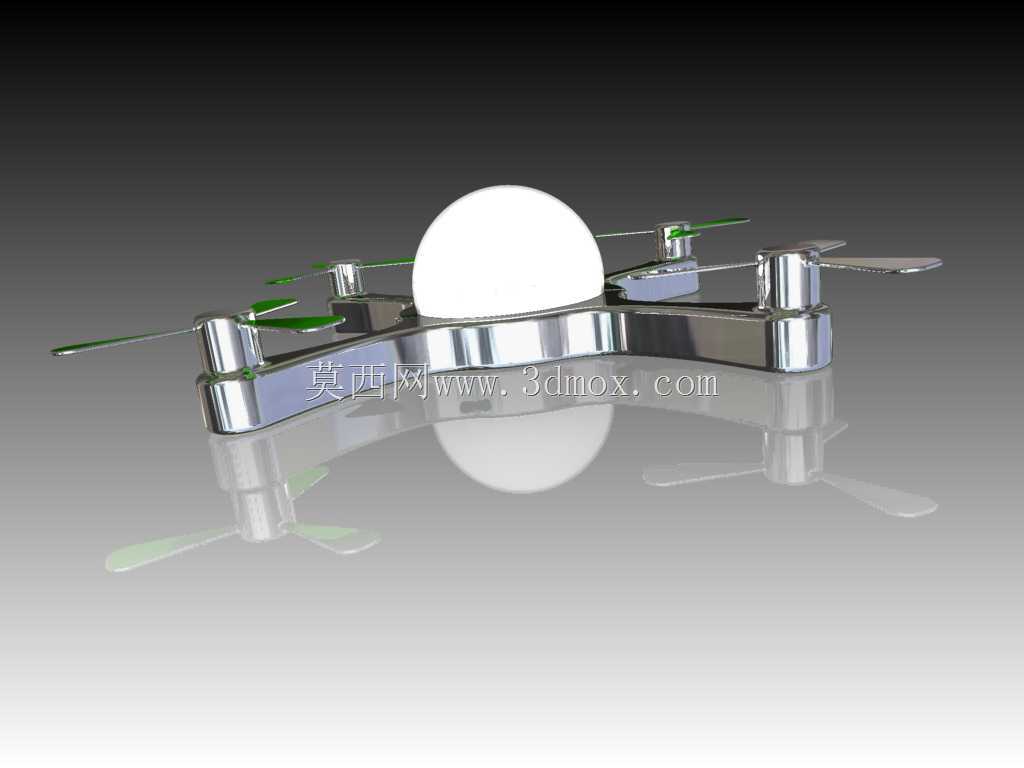

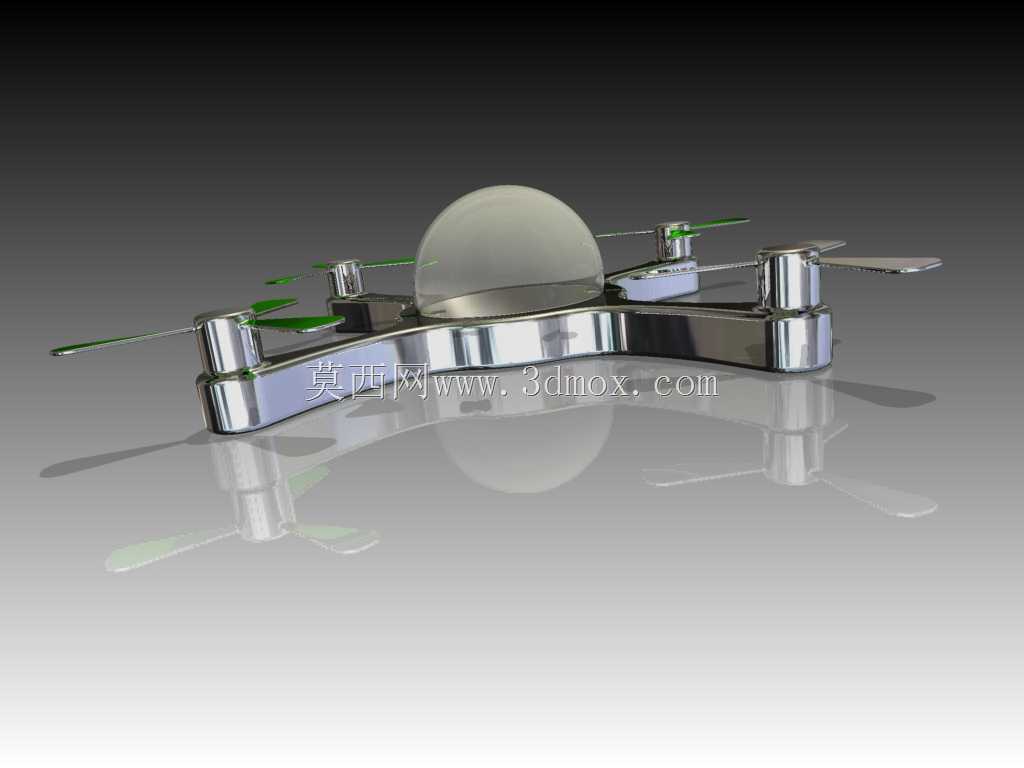

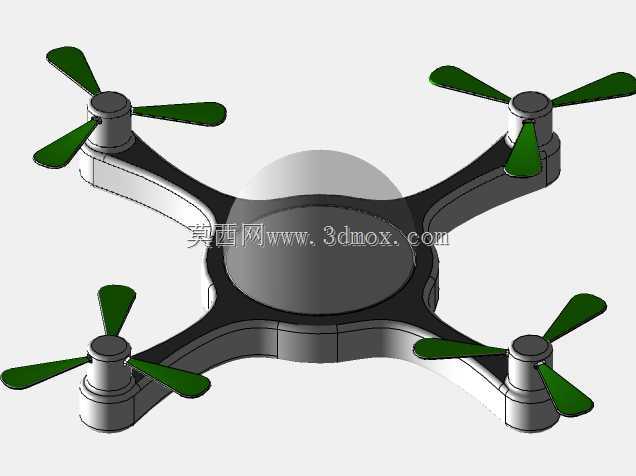

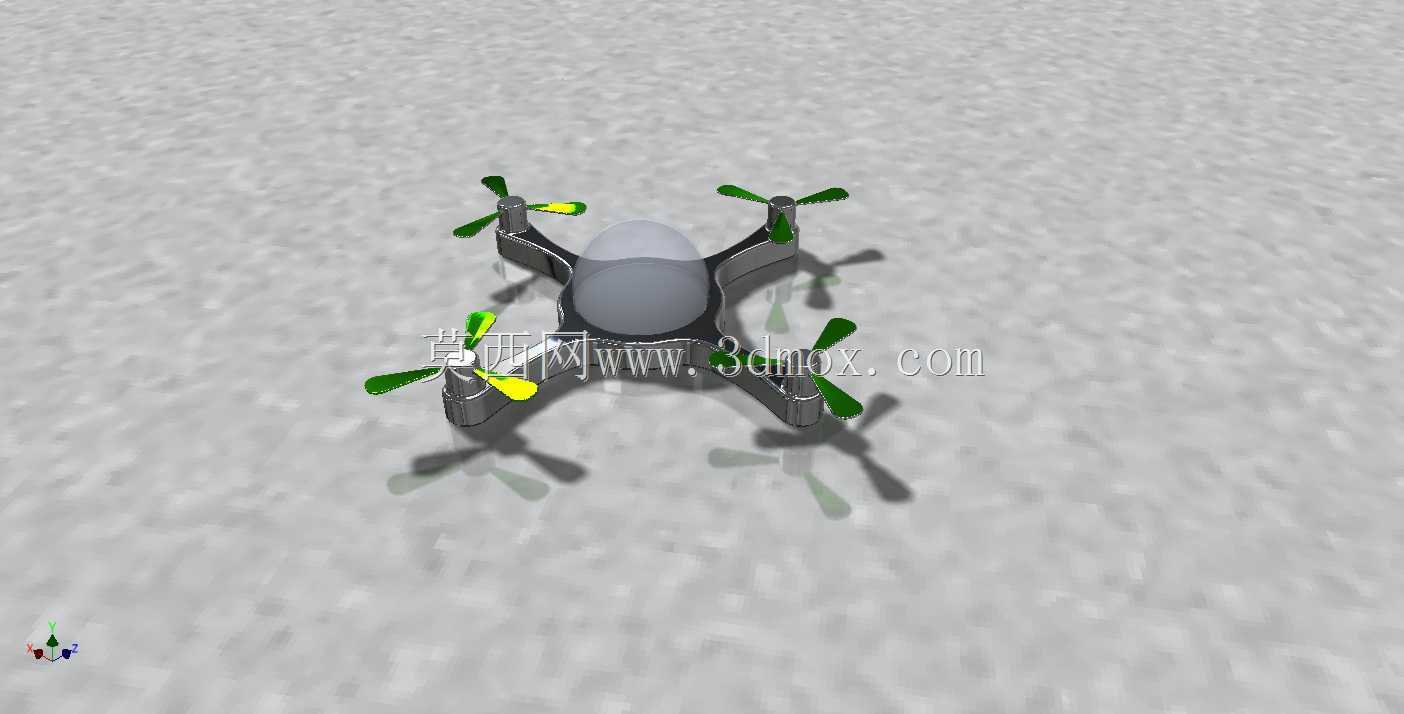

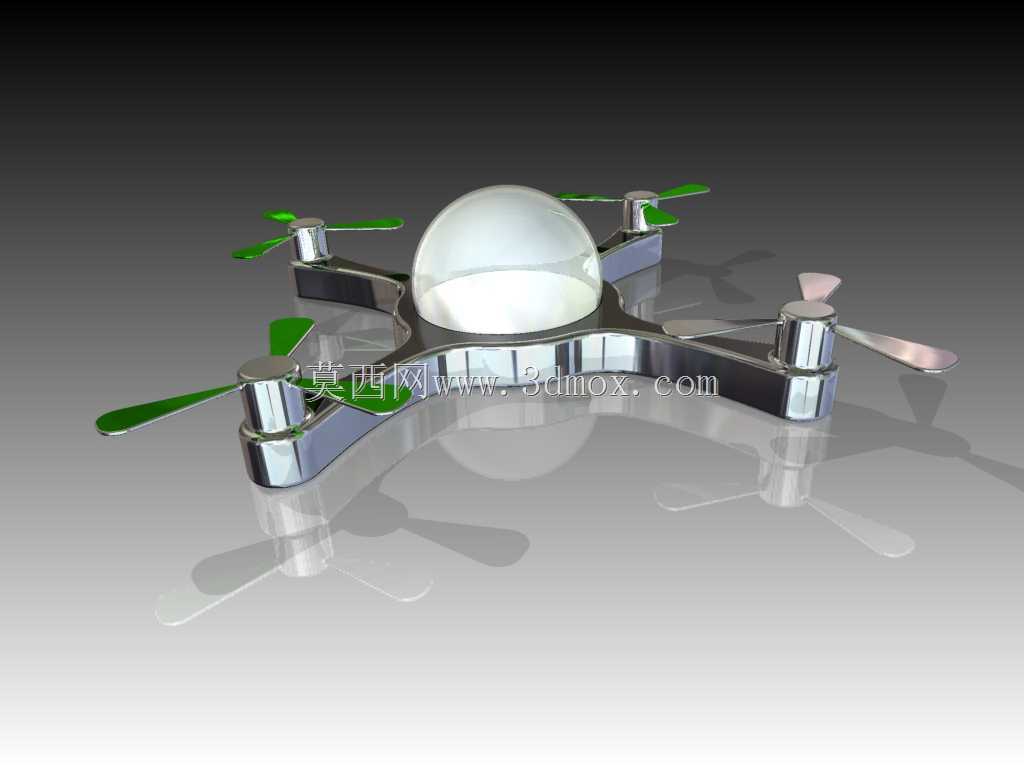

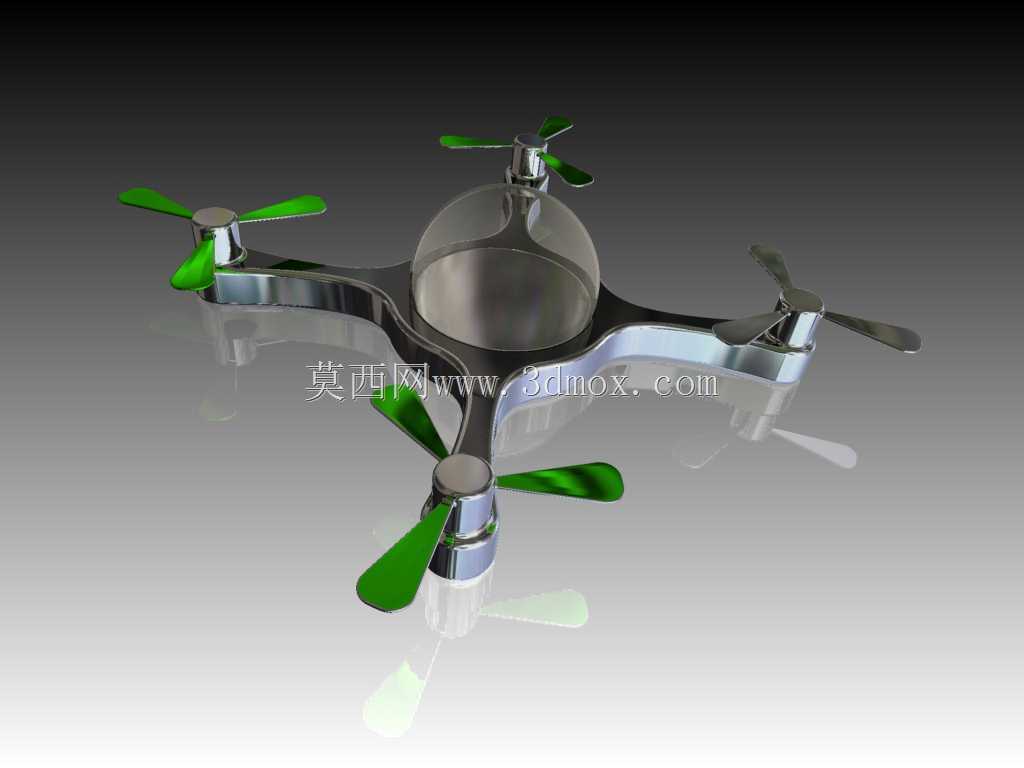

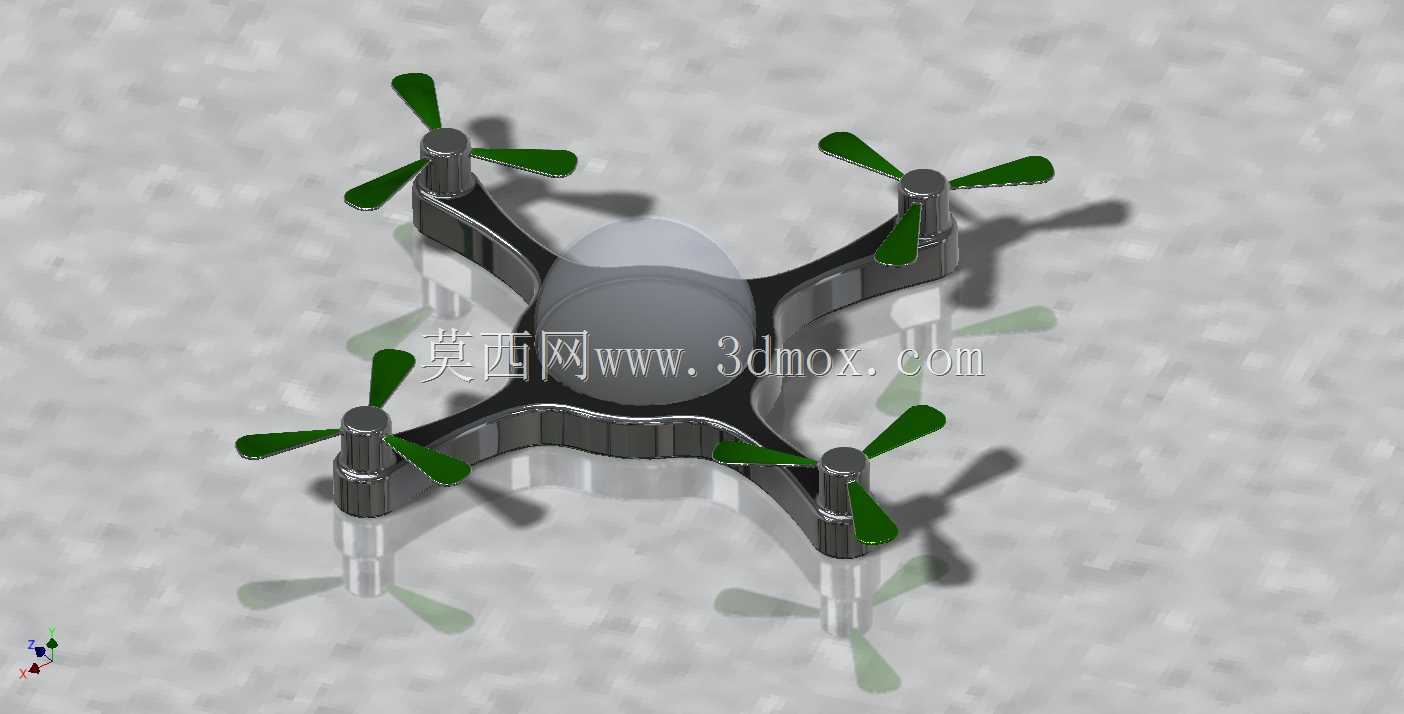

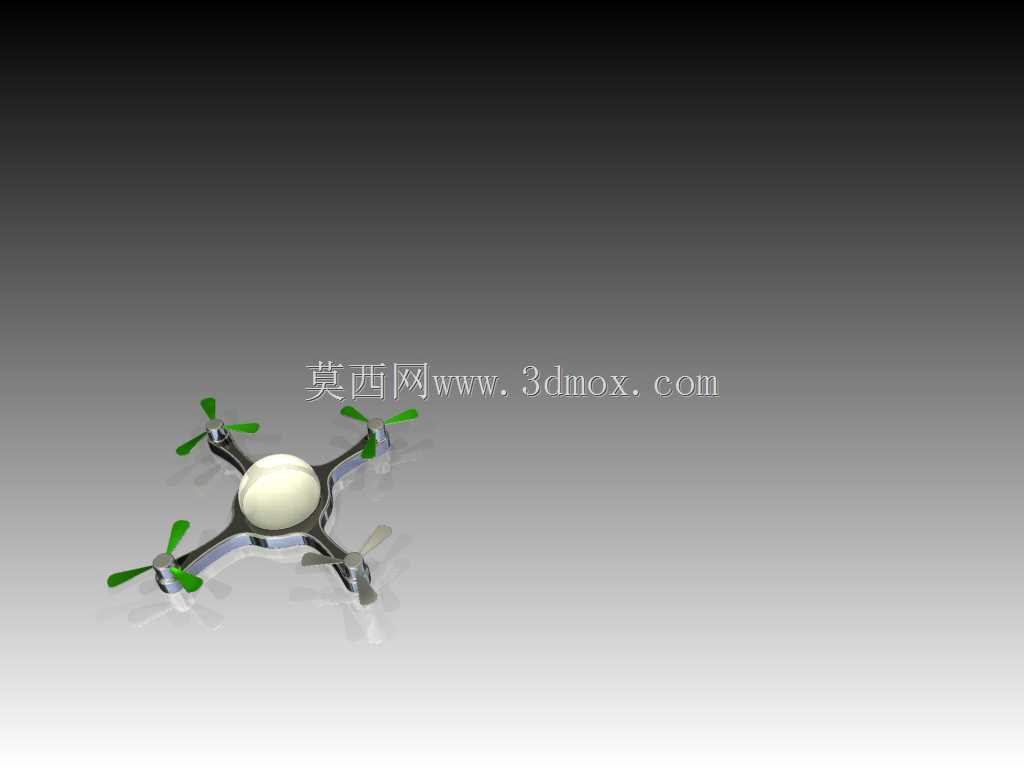

这款四旋翼原型的结构设计，首先围绕小型低空飞行器的核心应用场景展开，可适配室内外短距飞行测试、小型载荷搭载验证、旋翼气动布局基础实验等场景，能够为后续功能迭代提供基础结构载体。从功能特性来看，整体采用十字形机架布局，四个旋翼支臂呈等角度放射状分布，这种布局能让四个旋翼的升力输出均匀作用于机体重心，降低飞行姿态控制的算法调试难度，支臂末端预留的电机安装位，可适配常规小型无刷电机的安装孔位，安装边界预留了足够的走线空间，避免旋翼转动过程中剐蹭供电线路。中心舱体采用半球形透明罩设计，一方面可以降低飞行过程中的正面风阻，另一方面透明材质能够直观观察舱内搭载的飞控板、电池等核心部件的安装状态，舱体内部预留的安装空间可容纳常规尺寸的飞控模块、小型锂电池以及重量不超过200g的任务载荷，比如微型摄像头、环境检测传感器等，舱体与机架的连接部位设计了卡扣式固定结构，无需额外工具即可快速开启舱体调整内部部件布局。设计思路上优先考虑结构轻量化与结构强度的平衡，支臂采用流线型曲面设计，在减少空气紊流的同时，通过曲面弧度提升支臂的抗弯折性能，避免飞行过程中支臂受升力作用产生形变影响旋翼平面的水平度，旋翼部分采用三叶式设计，相比两叶旋翼能够在相同转速下提供更稳定的升力输出，同时降低单叶旋翼的负载，减少转动过程中的震动传递。从安装边界来看，四个旋翼的转动平面处于同一水平高度，相邻旋翼的转动范围无重叠，避免飞行过程中出现旋翼打桨的问题，机架整体的重心落在中心舱体的几何中心位置，无需额外添加配重即可满足基础飞行的重心要求，支臂末端的电机安装座设计了定位凸台，能够快速对齐电机的安装孔位，降低组装过程中的对位难度，底部预留的安装平面可后续扩展起落架结构，适配不同起降场景的需求。整体结构没有冗余的装饰性部件，所有曲面设计都服务于气动优化与结构强度提升，能够作为四旋翼飞行器迭代开发的基础原型，方便后续根据不同的应用需求调整支臂长度、舱体容积以及旋翼参数，比如针对长航时需求可以加长支臂适配更大尺寸的低转速旋翼，针对室内飞行需求可以缩短支臂缩小整体外形尺寸，提升狭小空间内的通过性。
