航空座椅导轨配套扶手夹结构设计

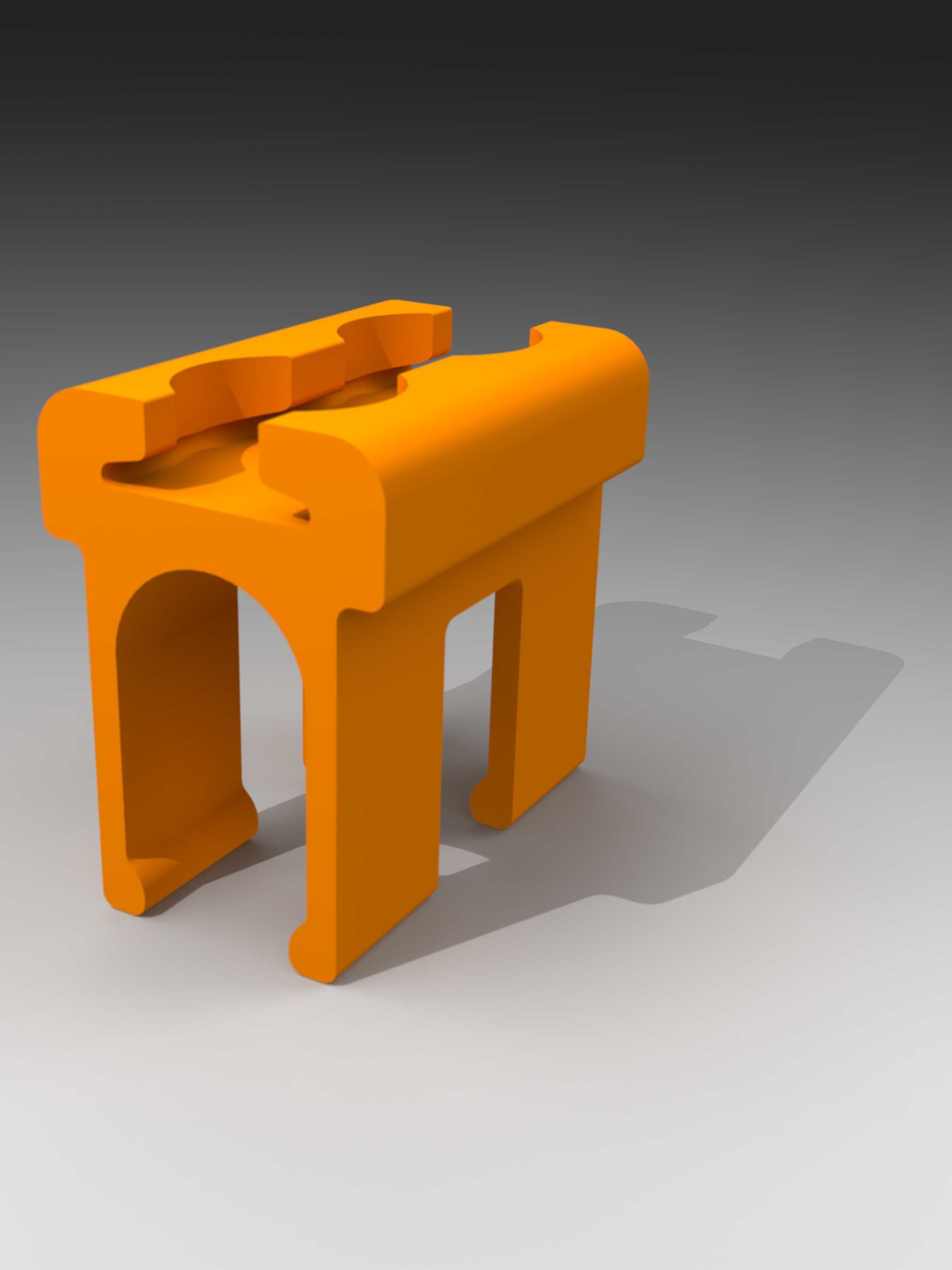

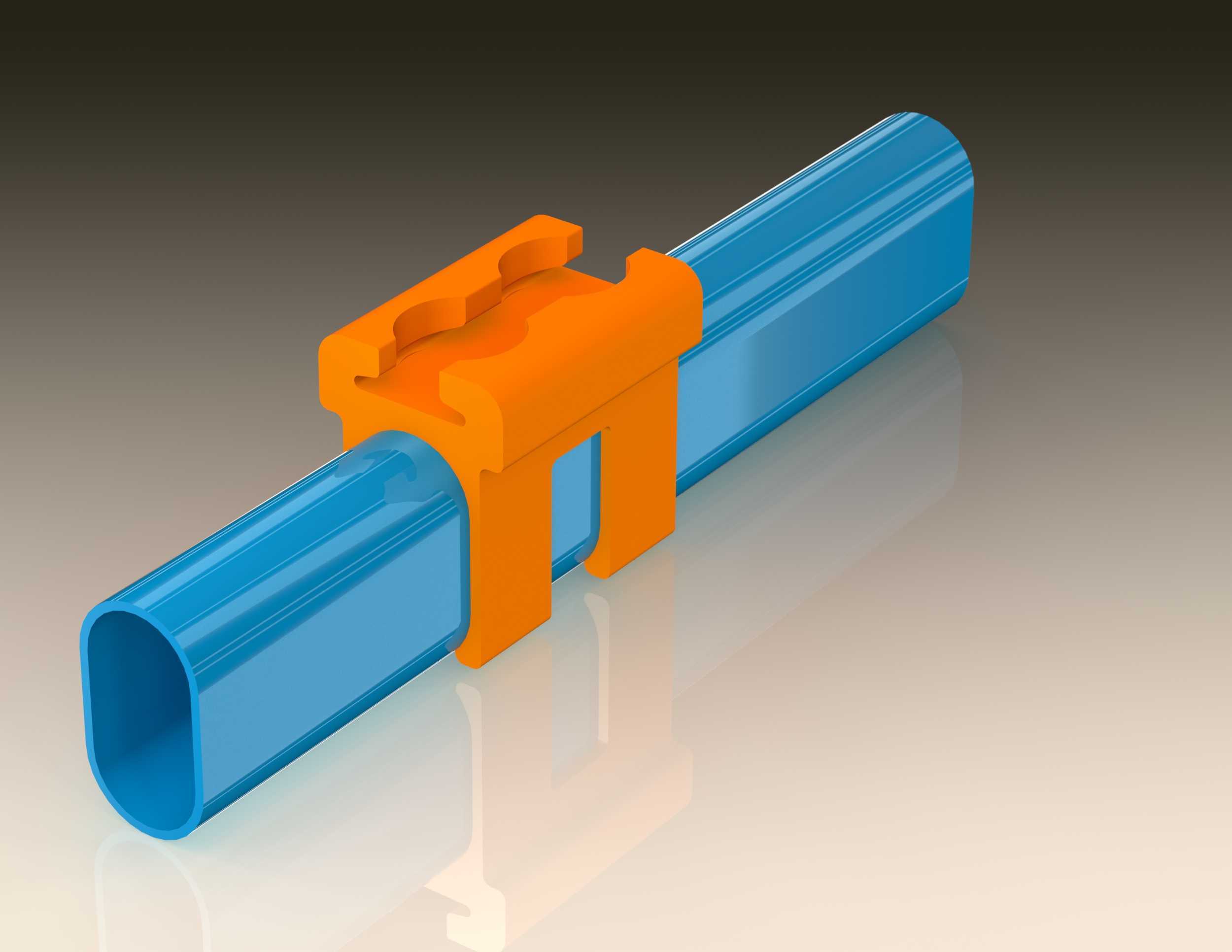

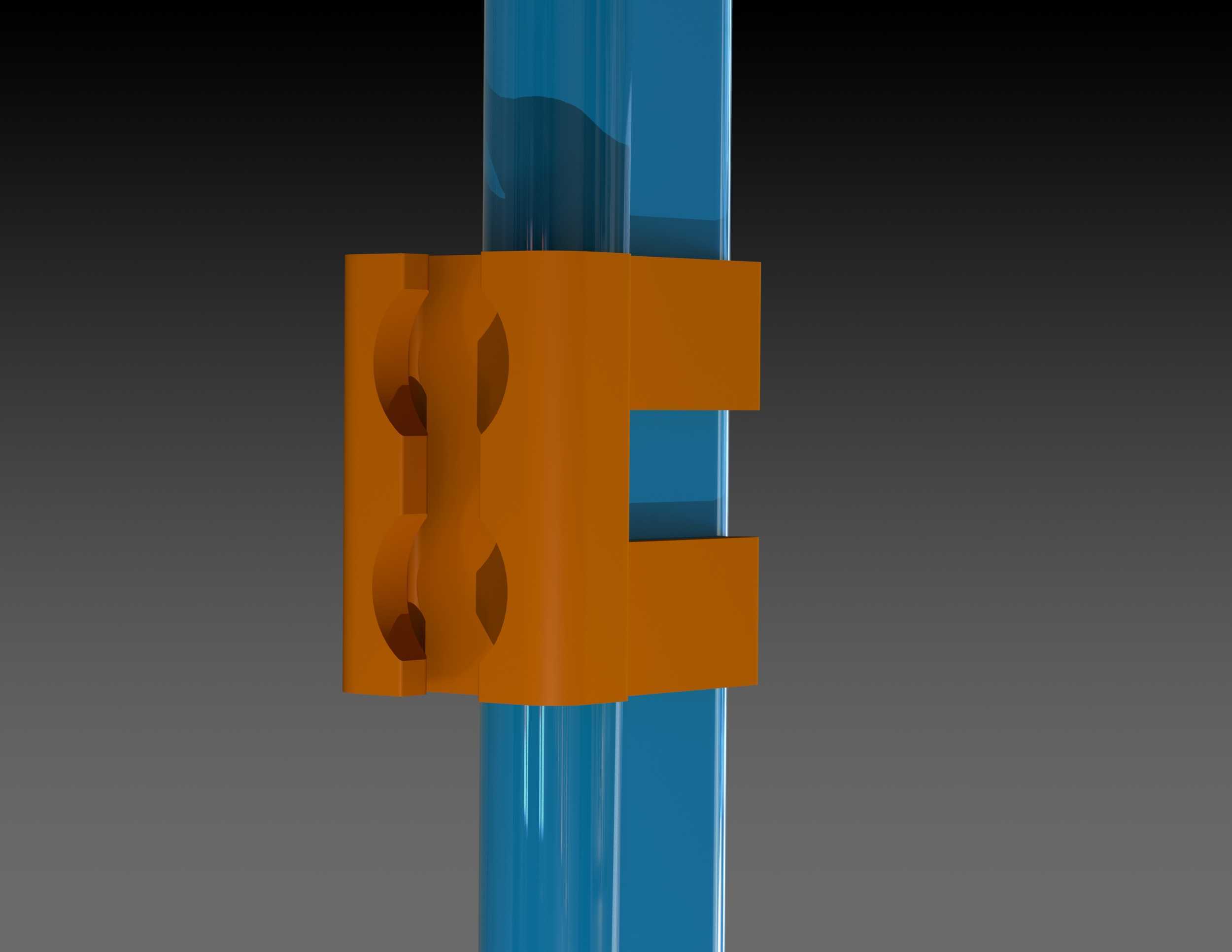

这款扶手夹是针对航空座椅导轨系统开发的配套夹持构件，核心作用是实现座椅扶手与座舱底部导轨的快速定位与可靠锁止，适配航空舱内座椅布局快速调整的实际使用需求，也可拓展用于特种车辆、轨道交通座椅的导轨连接场景。从结构设计逻辑来看，构件整体采用一体化成型思路，主体上部设置与扶手安装端匹配的卡槽结构，卡槽内侧预留了均匀的接触承压面，避免扶手安装后出现局部应力集中导致的磨损或形变；下部采用双支腿跨装结构，两支腿的内侧轮廓完全匹配对应规格导轨的截面外形，安装时可直接卡入导轨的导向槽内，支腿末端设置向内的卡勾结构，卡入导轨后可形成垂直方向的限位，防止夹持构件受向上的拉力时从导轨脱出。在功能特性上，该扶手夹无需额外紧固件即可完成与导轨的预固定，安装时只需对准导轨槽位向下按压，待支腿卡勾完全卡入导轨下缘的限位台阶即可完成装配，拆卸时只需向内挤压两支腿的外侧解锁位，即可让卡勾脱离限位台阶沿导轨滑动或取下，能够满足舱内座椅间距快速调整、扶手位置快速变更的使用需求，大幅降低舱内布局调整的操作耗时。从安装边界来看，构件的整体宽度适配标准航空座椅导轨的槽口间距，两支腿的跨距严格匹配导轨的安装基准尺寸，上部扶手安装卡槽的深度与宽度对应常规航空扶手的安装端尺寸，安装后构件突出导轨上表面的高度经过严格控制，不会干涉座椅底部的滑动行程，也不会与相邻座椅的调节机构产生运动干涉。结构的壁厚分布经过受力优化，卡槽承压面、支腿卡勾位置的壁厚做了局部加厚处理，非受力区域做了合理的减重挖空，在保证夹持强度、抗冲击性能满足航空场景使用要求的前提下，尽可能降低构件自身重量，契合航空装备轻量化的设计方向。构件的所有棱边都做了圆角过渡处理，既避免安装操作时出现锐边划伤的问题，也能减少应力集中点，提升构件的长期抗疲劳性能，适配航空场景下高频次调整、长周期使用的工况要求。
