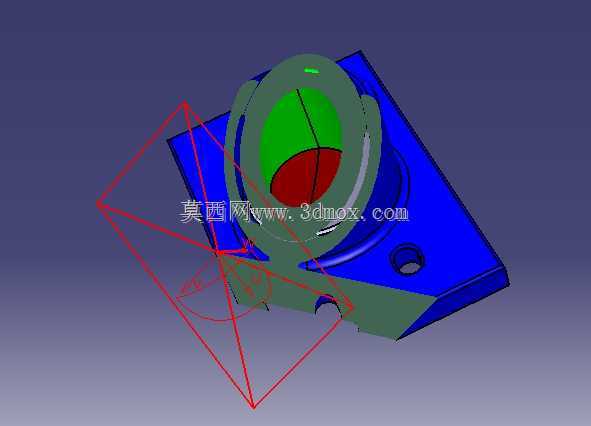

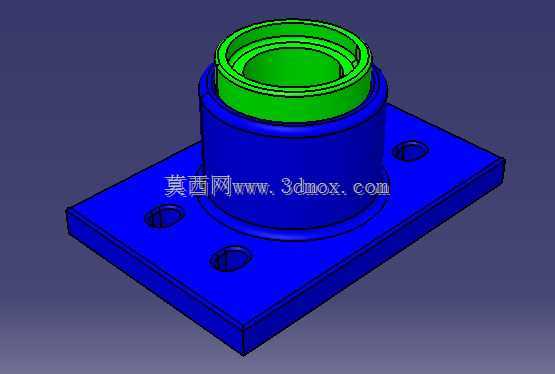

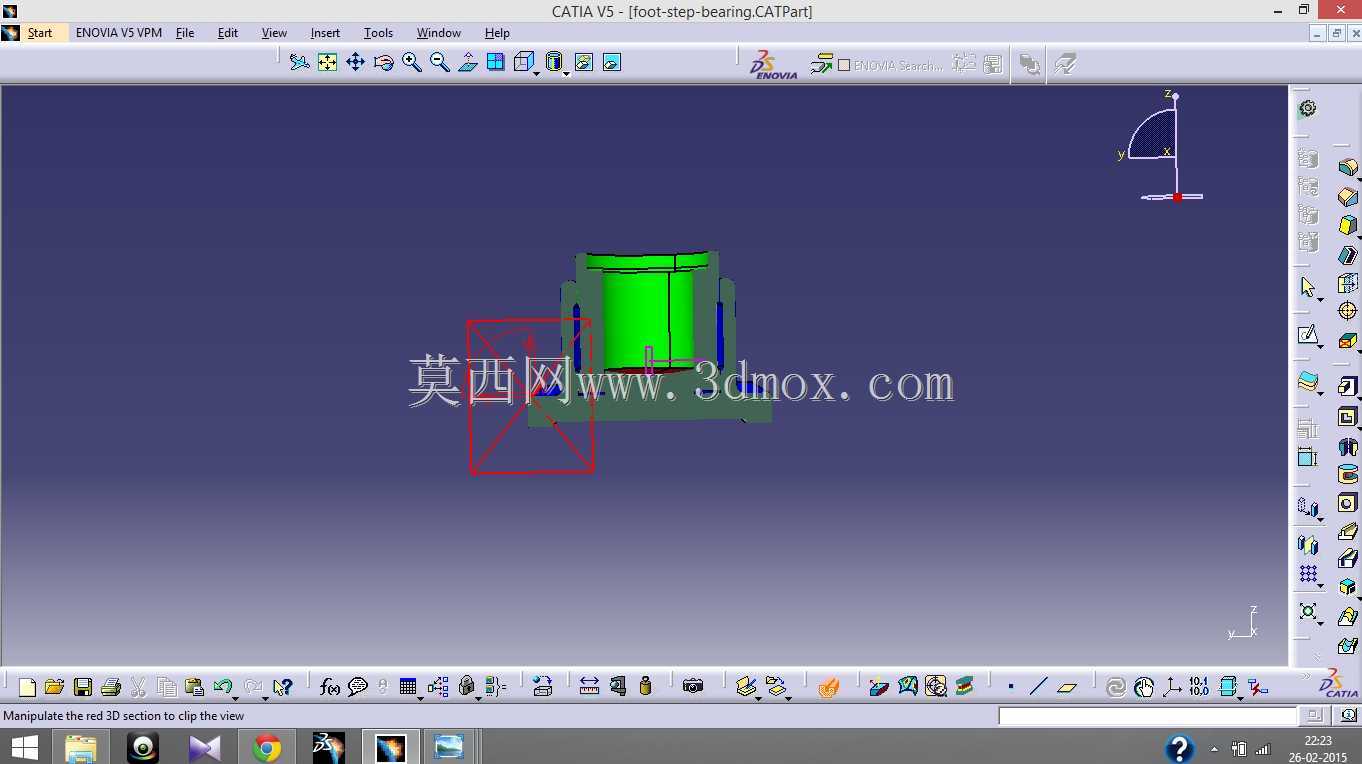

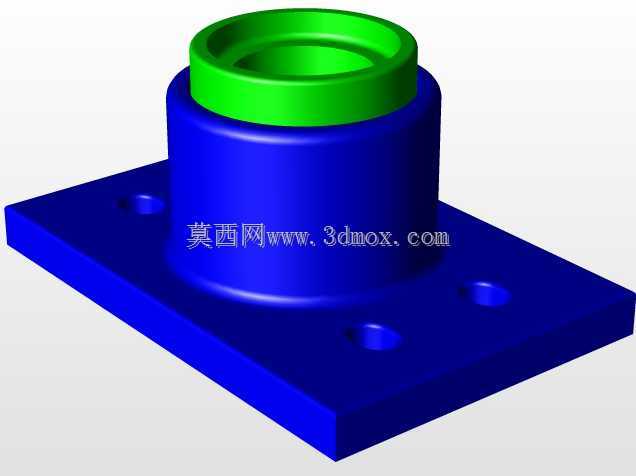

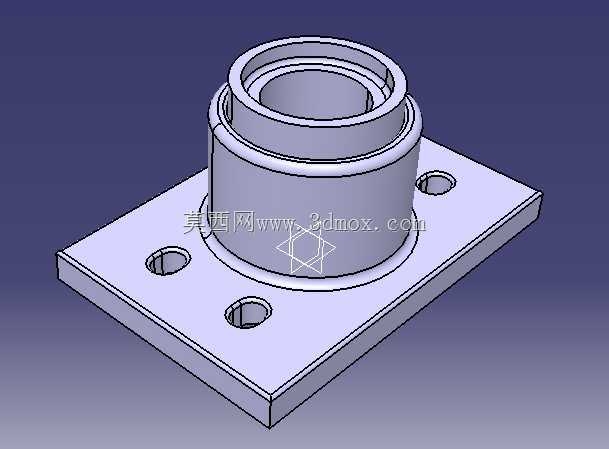

脚踏推力轴承结构三维数模

这类脚踏轴承常见于人力驱动设备的回转支撑部位，比如脚踏式冲压设备、老式脚踏车床、自行车脚踏转轴、脚踏锻压工具的传动节点，核心作用是承接脚踏输入的轴向载荷，同时保证转轴回转过程的顺畅度，避免轴端直接和基座摩擦出现卡滞、磨损过快的问题。从结构设计来看，该轴承采用推力球轴承的经典构型，上下两片平行的环形滚道圈夹着一圈均匀分布的钢质滚动体，滚动体之间没有额外的保持架结构，靠滚道的限位实现周向均匀排布，这种设计的优势是结构足够简单，加工难度低，适合低速、轻载的人力驱动场景，不需要复杂的密封和润滑维护，日常使用中只需要定期涂抹润滑脂就能保证长期运转。设计这类轴承的时候，首先要匹配安装轴的轴径尺寸，内圈的内径要和转轴的轴颈做过渡配合，保证和转轴同步回转，外圈的外径要和基座的安装沉孔做间隙配合，方便拆装更换，同时要控制轴承的整体厚度，因为脚踏部位的安装空间通常比较紧凑，过厚的轴承会导致脚踏踏板的安装位置外凸，影响操作时的施力角度。实际选型应用中，要注意这类轴承只能承受单向的轴向载荷，不能承受径向的偏载，所以安装的时候要保证转轴和轴承端面的垂直度，避免滚动体在滚道内出现偏磨，缩短使用寿命。滚道的曲率设计要和钢球的半径匹配，通常滚道的圆弧半径比钢球半径大5%左右，既保证钢球和滚道有足够的接触面积降低接触应力，又不会因为间隙过大导致钢球在回转时出现窜动。钢球的数量根据轴承的额定载荷确定，在滚道周长允许的范围内尽可能均匀排布，保证每个钢球承受的载荷一致，避免局部钢球过载出现点蚀。这类轴承没有复杂的密封结构，适合在干燥、无大量粉尘的室内工况使用，如果用在户外设备上，需要额外加装防尘盖，避免泥沙进入滚道加剧磨损。建模过程中要重点保证滚道的同轴度，以及钢球排布的周向均匀度，否则装配后会出现回转卡滞的问题，安装边界要预留0.2mm左右的轴向间隙，避免工作过程中因为热胀冷缩导致轴承抱死。
