弯式多芯MIL规格电连接器结构

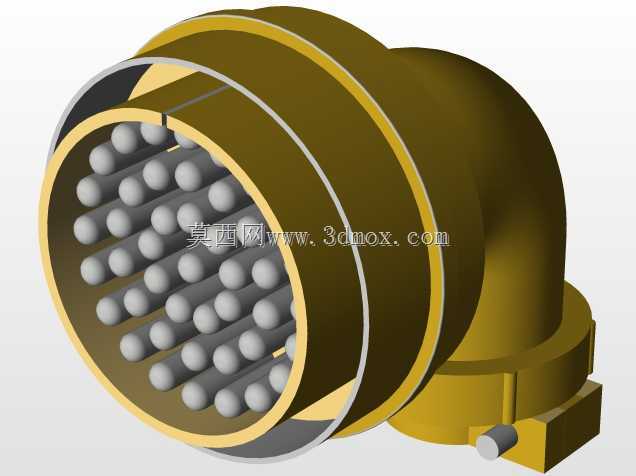

这款弯式多芯电连接器，主要面向机载、地面工控设备内部的线束互联场景，在舱内布线空间受限、线束需要90度转向引出的安装位中，能有效避免线束过度弯折导致的线芯断裂、外皮磨损问题，相比直式连接器可缩减30%以上的轴向安装占用空间，适配设备侧壁、舱板内侧等局促安装位置。从结构设计来看，外壳采用军标常用的黄铜镀镉材质思路，表面做钝化处理兼顾耐磨与抗腐蚀性能，弯角过渡处做了大圆角平滑处理，避免穿线时锐边划伤线缆绝缘层；插针端采用高密度阵列排布，单芯接触件采用插针与插孔的弹性接触结构，接触电阻低，抗振动冲击性能优异，可在设备运行产生的持续振动工况下保持连接稳定性，不会出现瞬断、接触不良的问题。安装边界上，法兰端预留了标准安装孔位，可通过螺钉直接固定在设备面板上，插合端带有标准的连接卡扣与密封圈槽，插合后可实现IP67级的防护效果，适配户外、潮湿舱室等有防尘防水要求的使用场景。设计过程中重点考虑了线束装配的工艺性，尾部的线缆夹持结构可根据线束外径调整夹紧范围，固定后能承受较大的线缆拉拽力，避免外力直接作用到接触件上导致插针变形、焊点脱落；插针与绝缘体之间采用过盈压装结构，绝缘体选用耐温、绝缘性能优异的工程塑料，可在宽温域环境下保持绝缘性能不下降，避免相邻插针之间出现爬电、击穿问题。在实际设备选型中，这类连接器多用于信号传输回路，多芯的排布可同时传输多路控制信号，减少设备面板上的连接器开孔数量，简化整体布线结构；弯式的出线方向可让线束沿设备内壁自然排布，无需额外做线束弯折定型，减少线束装配的工时，同时也能让设备内部走线更规整，方便后期的检修维护。建模过程中严格还原了插针的排布间距、外壳的壁厚、法兰安装孔的位置尺寸，以及插合面的配合公差，可直接用于设备布线的干涉检查、安装模拟，也可作为结构设计时的选型参考模型，帮助设计人员提前评估安装空间是否足够，避免后期装配时出现连接器与周边结构件干涉、线束弯曲半径不足的问题。
