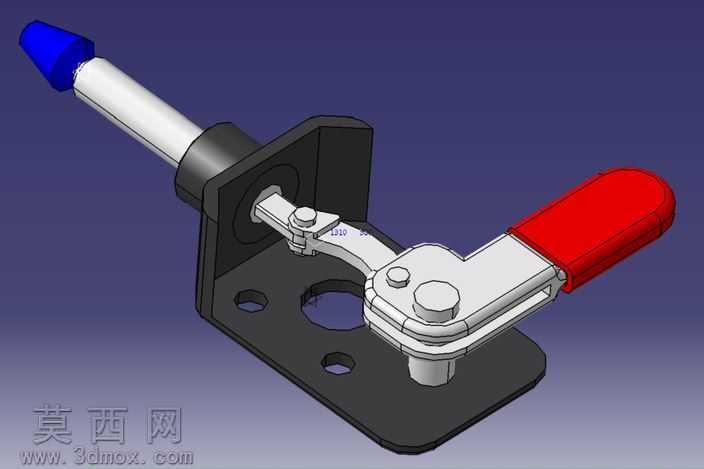

TSL50R型横向推拉式快速夹钳结构模型

本模型为TSL50R型米思米标准横向切换夹，也就是推拉式快速夹钳，采用三维参数化建模方式完成全零件建模与总装搭建，完整还原了该款夹钳适用于上方存在障碍物的狭小安装空间的结构特性。建模过程中首先依据产品实际尺寸参数搭建基准坐标系，从安装底座开始逐一构建各零件特征：底座采用带安装孔的L型折弯板式结构，预留三个圆形安装过孔与中部避让通孔，建模时对底座的折弯圆角、安装孔倒角、安装面平面度特征做了精准还原，保证安装贴合面的结构合理性。夹钳的核心连杆肘节机构是建模的重点，依次构建了驱动手柄、传动连杆、锁紧转轴、滑动压杆等核心传动零件，对各铰接位置的转轴配合间隙、连杆铰接处的圆弧过渡特征做了符合实际装配要求的处理，还原了肘节机构过死点锁紧的机械原理，能够直观呈现夹钳锁紧后保持稳定夹紧力、扳动手柄即可快速松脱的动作逻辑。压杆前端设置蓝色橡胶材质的压头，建模时还原了压头的锥台外形与软质材质的装配结构，避免夹紧时损伤工件表面；驱动手柄末端包裹红色防滑握套，建模时对握套的曲面弧度、表面防滑纹理做了简化但符合视觉效果的特征处理。材质渲染阶段，对金属结构件采用哑光银灰色金属材质模拟镀锌钢材的表面质感，底座采用黑色氧化处理的金属材质，压头采用蓝色哑光橡胶材质，握套采用红色哑光塑胶材质，不同材质的色彩区分清晰，能够直观区分各功能部件。装配过程中严格按照实际产品的装配顺序添加配合约束，保证压杆的轴向滑动、手柄的扳动旋转、连杆的联动动作都符合实际运动逻辑，可用于工装夹具设计选型参考、夹紧机构原理演示、工装方案的工位布局模拟，能够帮助设计人员快速了解该款夹钳的安装尺寸、动作行程与结构特点，缩短工装设计的选型验证周期。
