多爪式脸磨加工专用工装工具结构

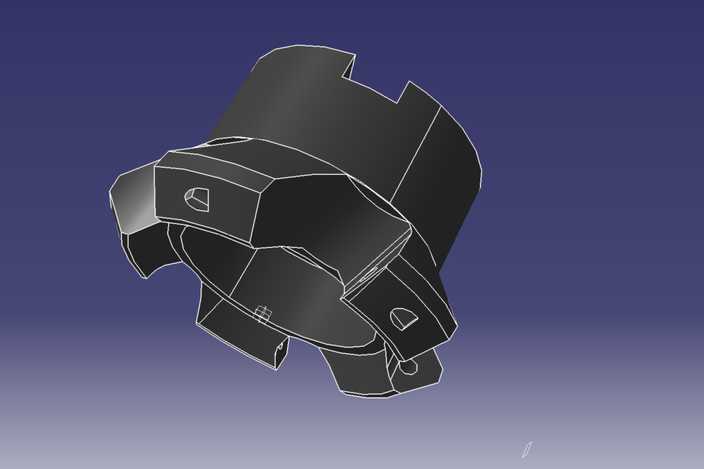

该脸磨工具采用三维参数化建模方式完成整体结构设计，建模过程中优先以回转基体为核心基准，先构建中心同轴的筒状主体结构，保证主体的圆柱度与同轴度公差符合机加工工装的装配基准要求，再沿主体周向均匀排布多组向外延伸的卡爪式工作结构，每一组卡爪的轮廓都通过草图约束实现完全对称，确保工具在高速旋转磨削作业时的动平衡性能，避免作业过程中出现偏磨、震动等影响加工精度的问题。建模阶段对每一处卡爪上的定位凹孔、安装通孔都做了精确的尺寸约束，孔位的位置度、孔径公差都严格匹配脸磨加工的装夹定位需求，相邻卡爪之间的避让槽结构经过反复的干涉检查，确保工具在装配到磨床主轴后，与工件、机床其他部件不会发生运动干涉。材质配置上整体选用合金工具钢作为基础材质，渲染时还原了金属构件经过粗加工后的哑光金属质感，对卡爪的工作端面做了细微的粗糙度区分，体现出工作部位经过淬硬处理后的表面特性，主体非工作面则保留均匀的机加工纹理质感，整体渲染采用深紫渐变背景突出工具的轮廓结构，通过线框叠加的展示方式清晰呈现内外结构的衔接关系。结构设计上充分考虑脸磨加工的作业特性，中心通孔用于适配磨床主轴的安装定位，周向卡爪的端面为磨削作业的工作接触面，每处卡爪上的小型定位槽用于安装固定磨削耗材，侧面的通孔用于穿装锁紧紧固件，保证耗材安装后不会在高速作业中出现松脱，整体结构紧凑无冗余设计，所有棱边都做了合理的倒角处理，既避免热处理过程中出现应力集中开裂的问题，也能减少安装使用过程中的锐边划伤风险。设计思路围绕脸磨工序的实际加工需求展开，摒弃了传统磨具结构复杂、拆装不便的问题，通过周向均匀分布的多爪结构扩大单次磨削的作业接触面积，同时对称式的结构设计让工具整体的受力更加均匀，能够有效延长工具的使用寿命，降低磨削作业中的耗材更换频率，适配平面脸磨、端面修磨等多种精加工场景的使用需求。
