二进制工位快换夹持钳位结构

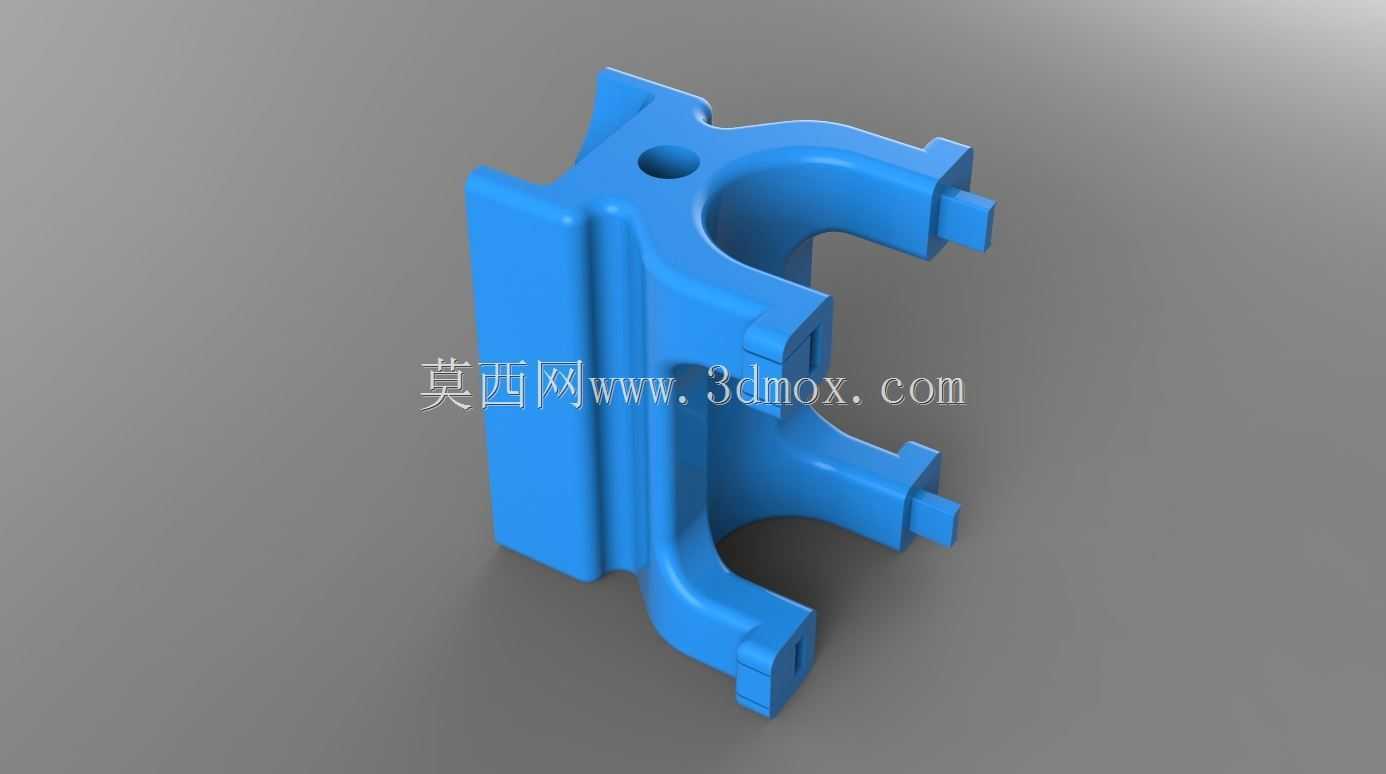

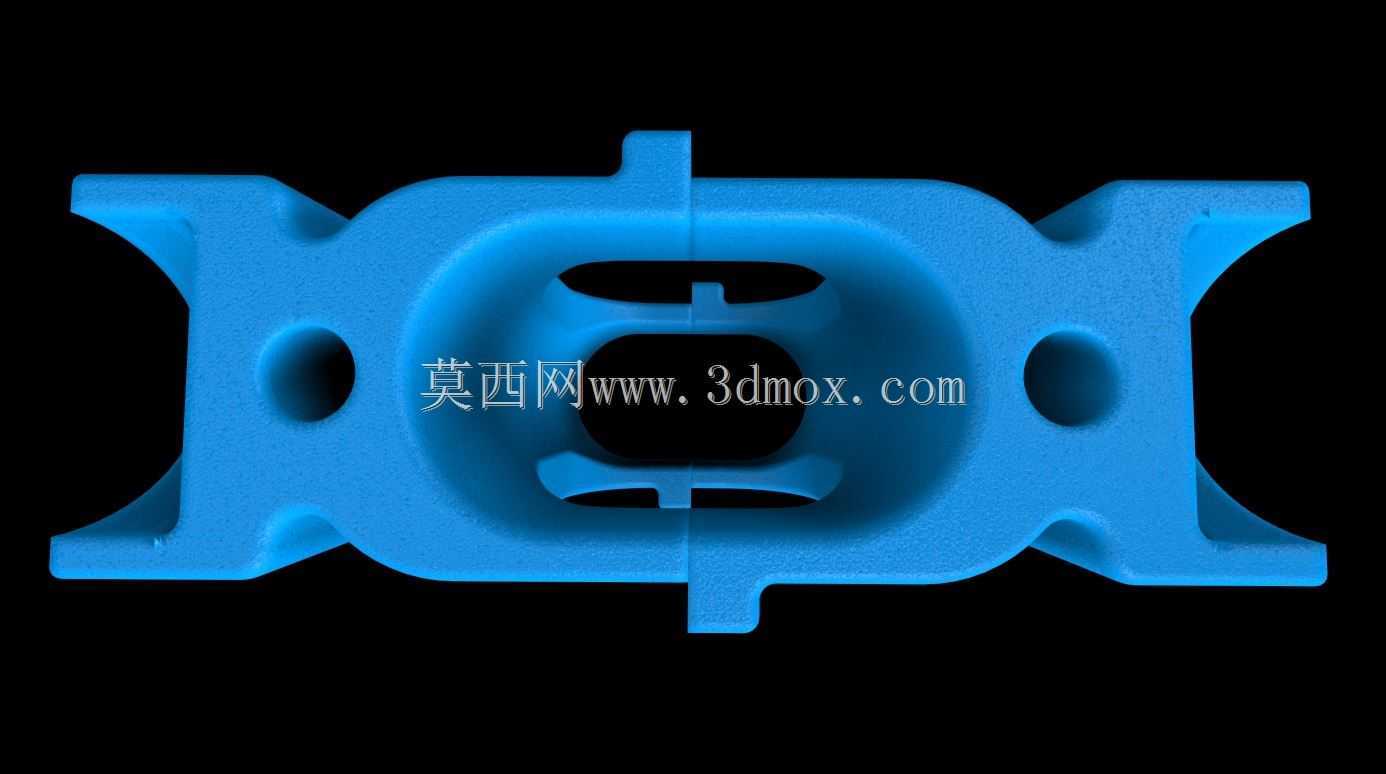

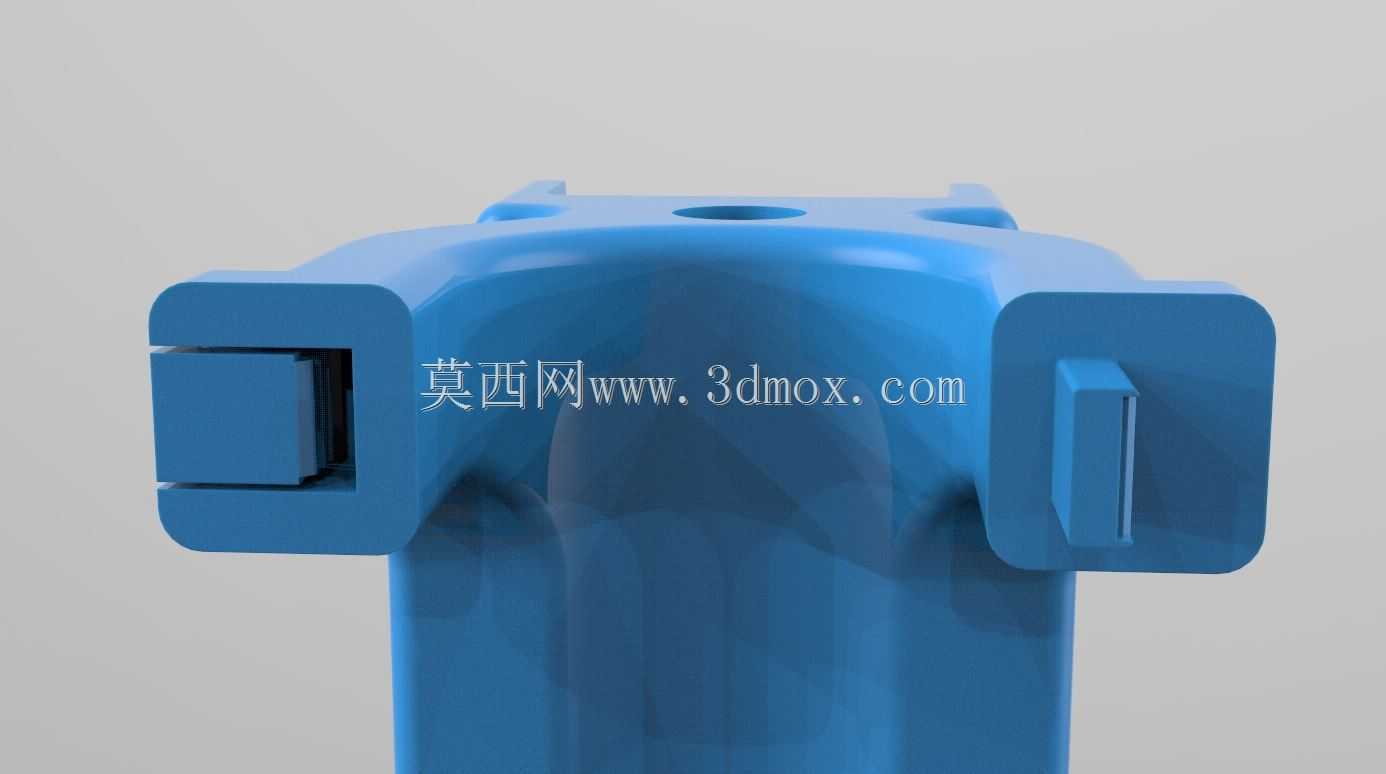

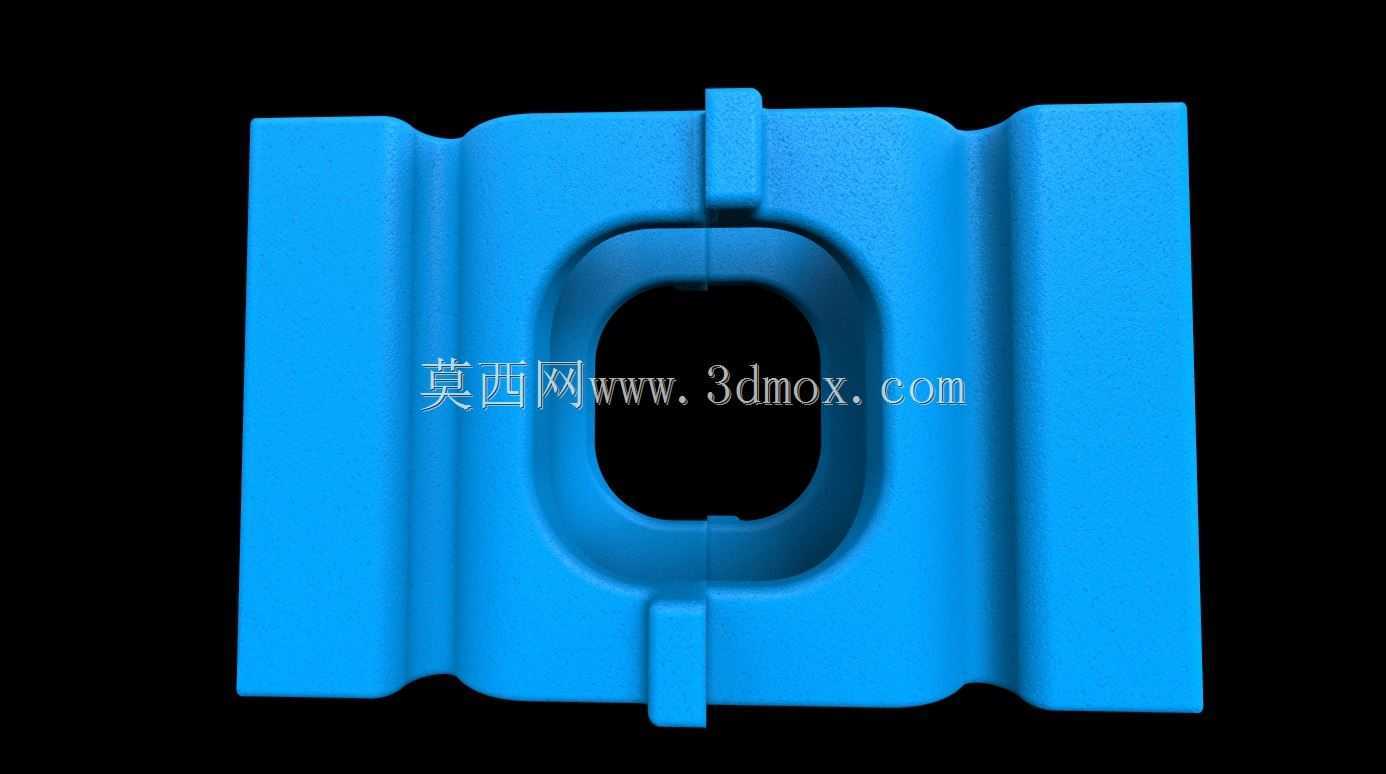

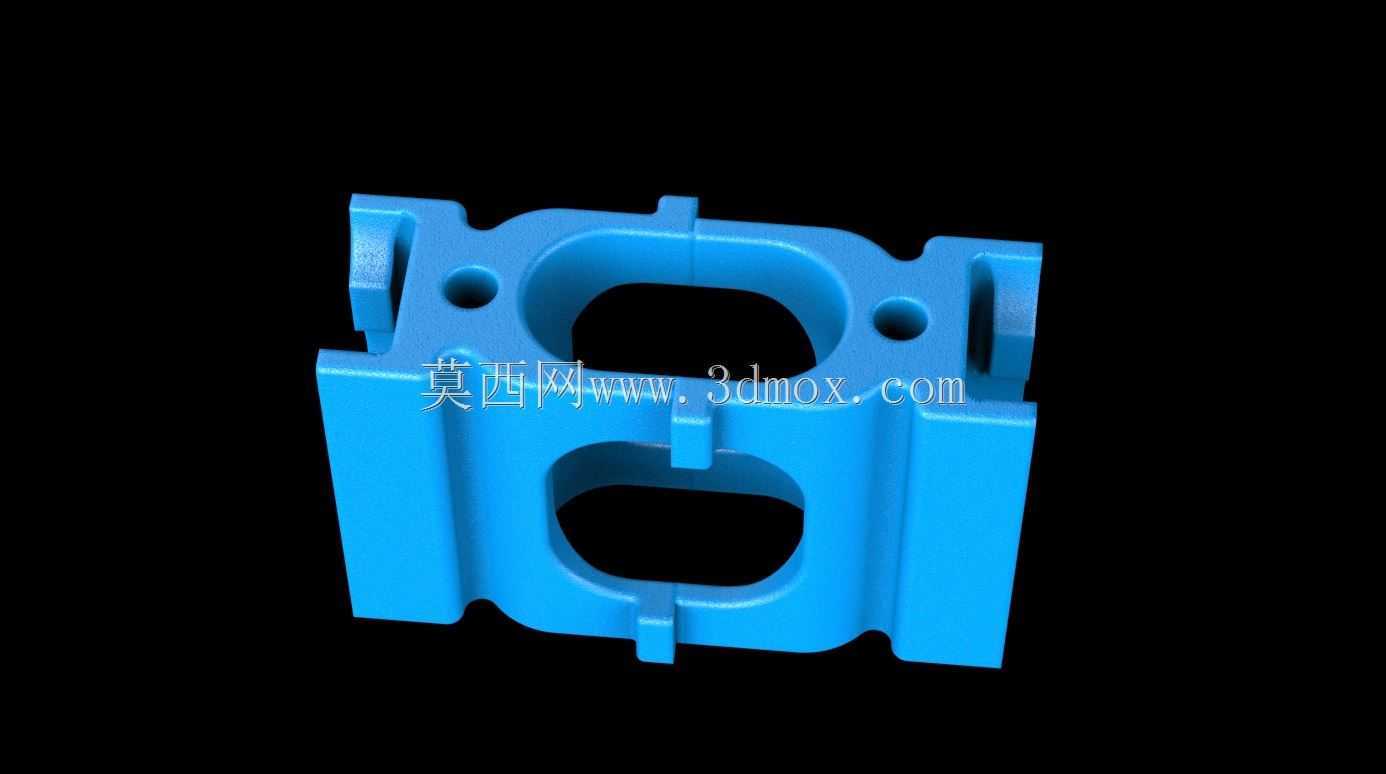

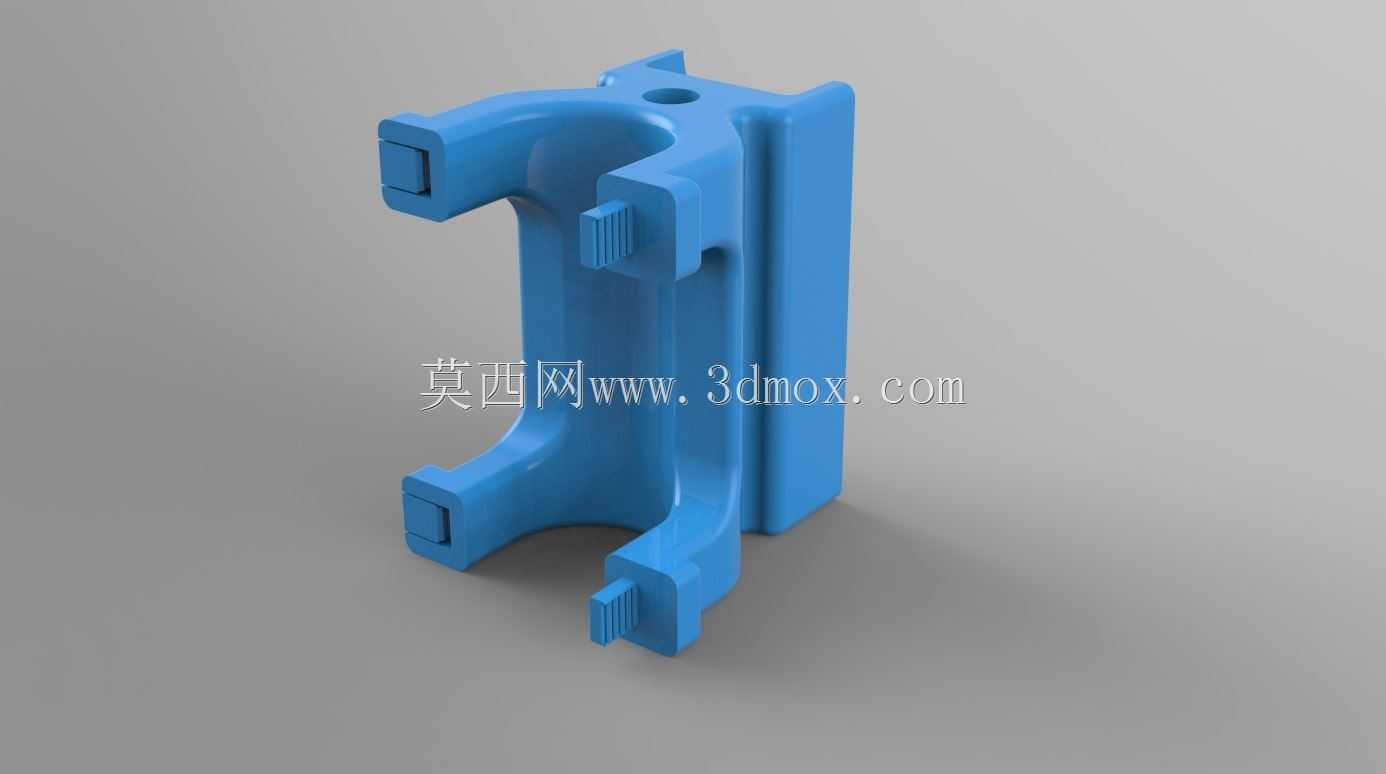

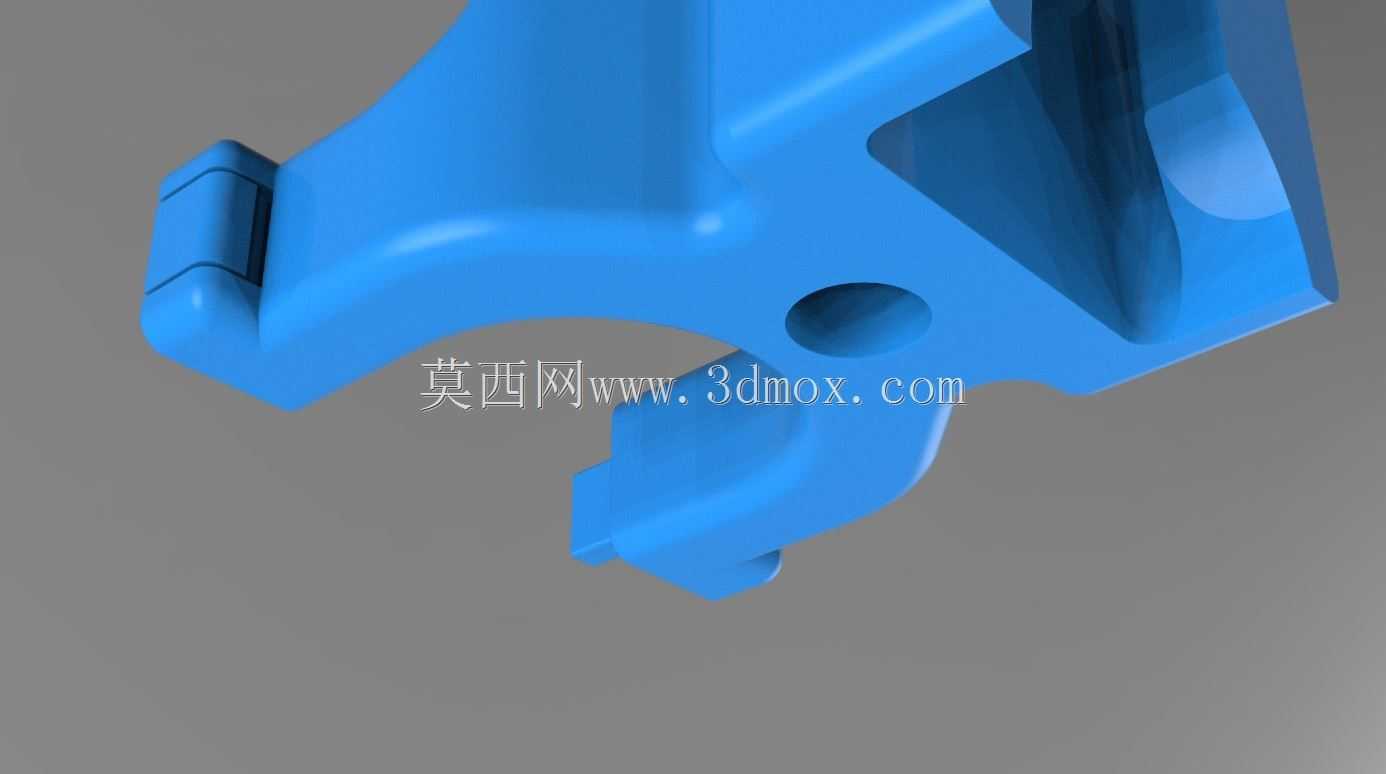

该钳位结构主要面向多工位快换工装场景设计，可适配自动化产线中不同工装模块的快速定位与锁紧需求，在3D打印配套工装、小型装配工位切换、模块化治具接驳场景中均可使用，能够替代传统螺栓锁紧的繁琐操作，减少工位切换的辅助工时。从结构功能来看，两侧对称设置的卡接凸台与卡槽结构，可实现双向对位卡合，对位过程中依靠结构自身的导向斜面完成导入，无需额外对位工装即可完成初步定位，卡合后依靠接触面的过盈配合实现锁紧，可承受常规装配作业中的横向剪切力与垂直方向的拉脱力，满足小型工件装配、轻载加工工位的夹持定位需求。设计过程中优先考虑了3D打印工艺的成型特性，整体结构无复杂内凹倒扣，无需添加支撑即可完成一体打印，壁厚设置均匀，避免了打印过程中因壁厚差过大导致的翘曲变形问题，同时针对夹持受力集中的卡接根部做了圆弧过渡处理，分散应力集中点，提升结构的抗疲劳性能，避免反复拆装过程中出现根部断裂的问题。安装边界方面，结构顶部预留的安装孔可适配M4规格的紧固件，可直接固定在标准铝型材工作台面或者工装基板上，两侧卡接位的中心距与常规快换治具的接口尺寸匹配，无需额外加工转接板即可完成适配，整体外形的外轮廓尺寸控制在小型工位的安装空间范围内，不会占用过多的工作台操作空间，相邻工位安装时不会出现结构干涉。实际使用过程中，该钳位结构可实现双侧交替卡合，满足二进制工位切换的逻辑需求，在双工位轮换作业的场景中，可通过单侧卡合、单侧释放的状态完成工位的快速切换，无需完全拆卸整个夹持结构，操作过程仅需手动推拉即可完成锁紧与释放，无需额外工具，适合小批量定制化生产的柔性工装需求，针对不同的负载场景，可通过调整卡接面的过盈量来调整锁紧力，适配从轻载定位到中载夹持的不同使用需求，结构整体无额外弹性零件，依靠自身结构形变实现锁紧，减少了易损件的更换需求，长期使用的维护成本更低。
