制糖生产用管壳式预热换热装置

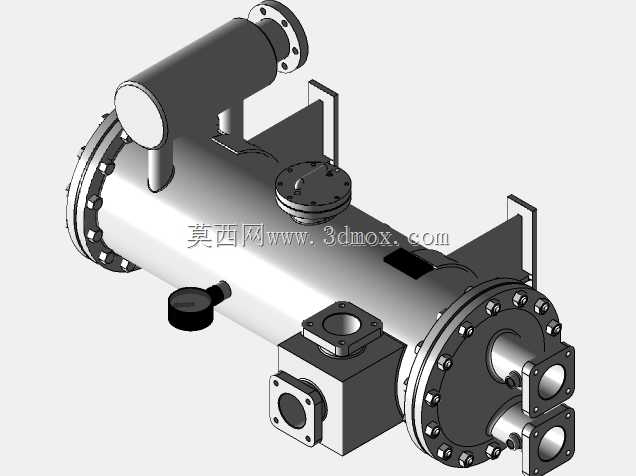

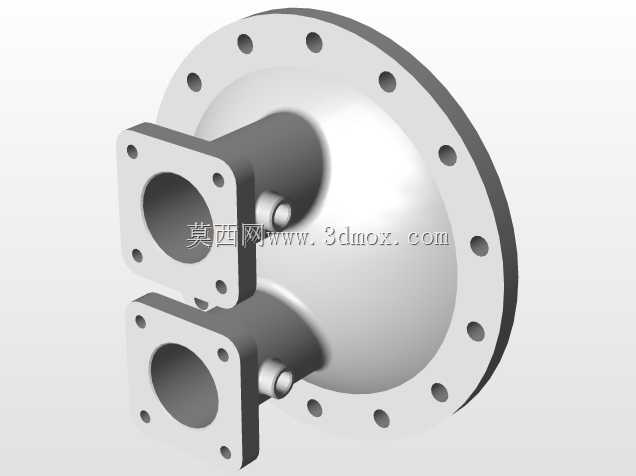

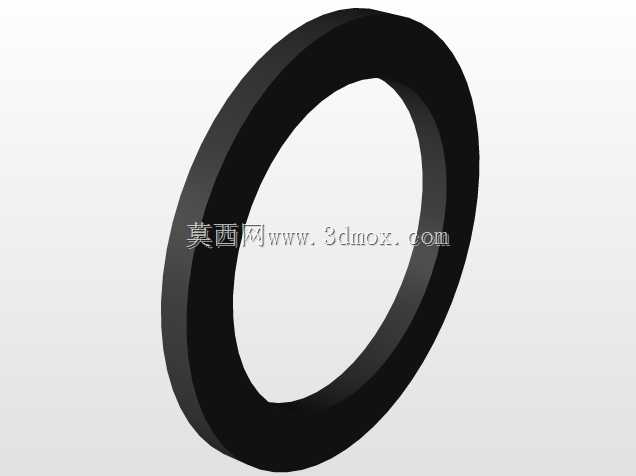

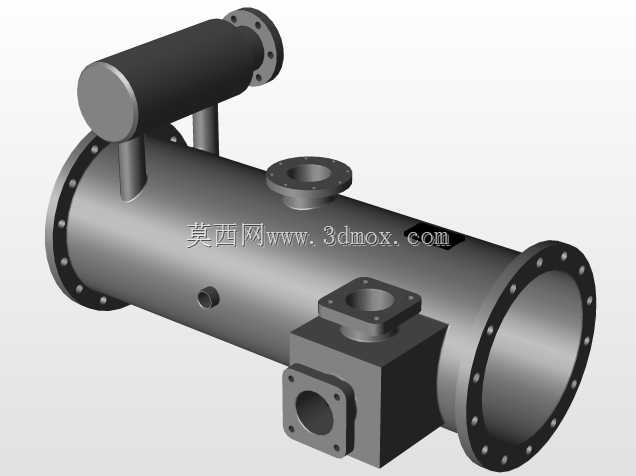

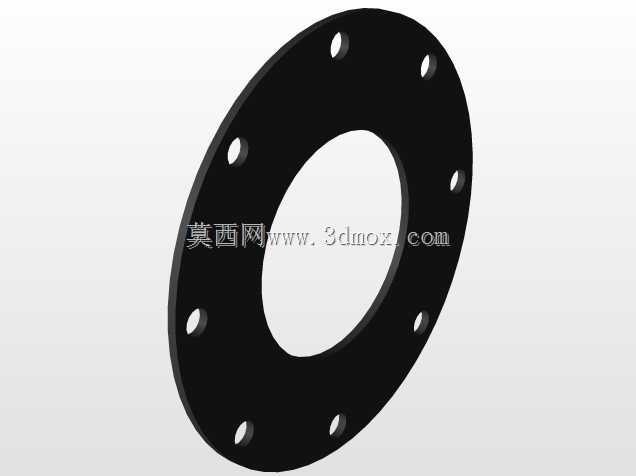

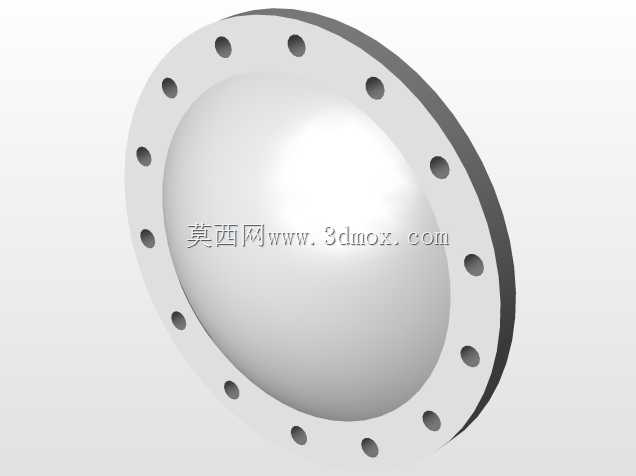

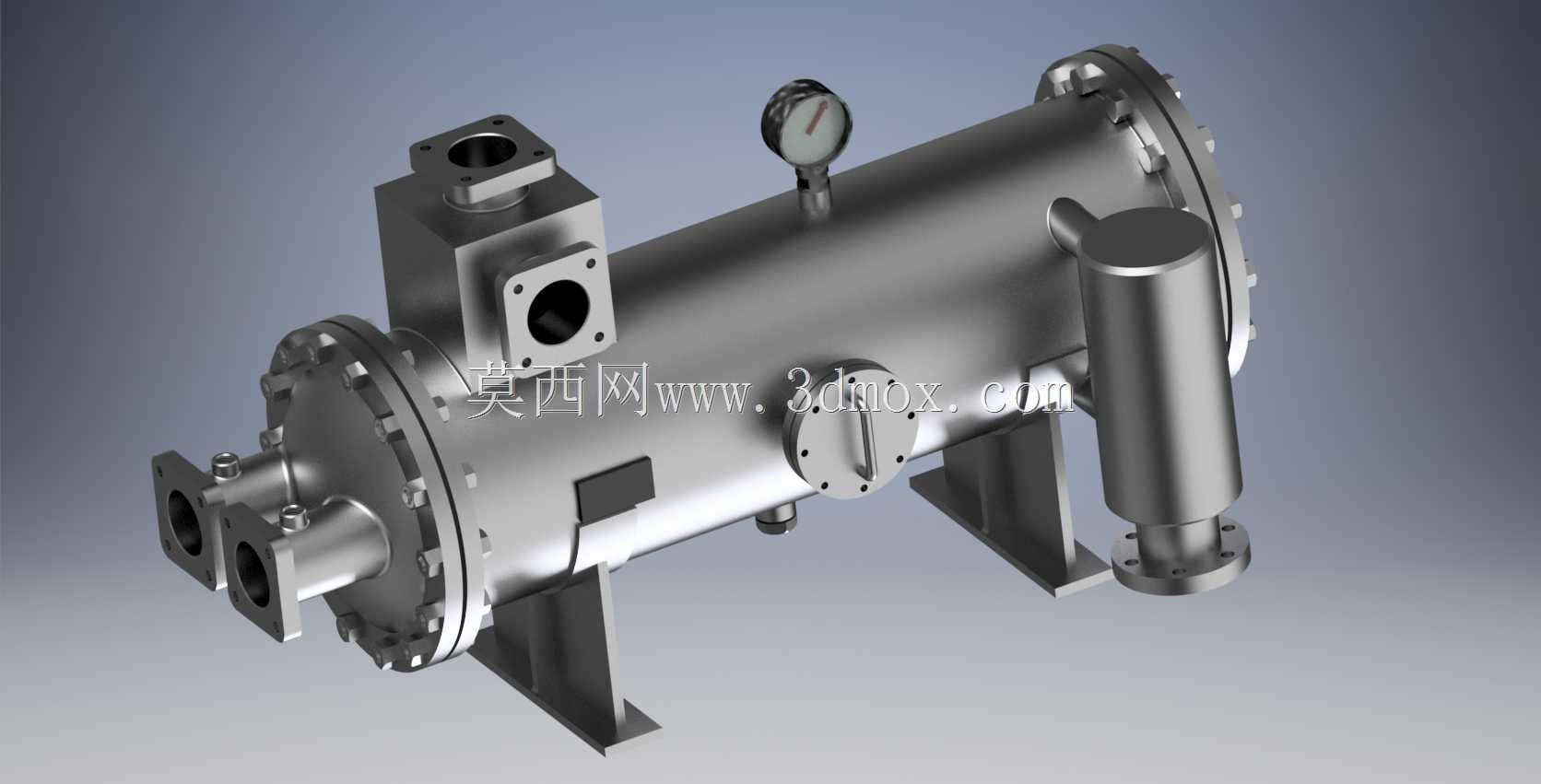

该预热器为管壳式换热结构，主要应用于制糖生产工序中第一和第二产品的介质预热环节，通过热交换将待处理糖液提升至工艺要求温度，为后续蒸发、煮糖等工序提供稳定的进料温度条件，降低后续工序的蒸汽消耗，提升整条制糖生产线的热能利用率。设备采用卧式筒体布局，主体为圆柱形承压壳体，两端配置法兰连接的可拆卸管箱，方便后期对换热管进行清洗、检修与更换，适配制糖工况下介质易结垢、需定期清理的使用需求。壳体侧面设置多组工艺接管，分别对应冷介质进出口、热介质进出口以及排气、排液接口，接管方位结合车间管线排布逻辑设计，可直接对接工艺管线，减少现场弯头与变径管件的使用量。筒体顶部配置压力表接口，可就地监测壳程内部压力，为运行巡检提供直观参数；侧面附带的立式附属筒体可作为气液分离或缓冲腔体使用，适配制糖工艺中介质带汽或夹带杂质的特殊工况。设备底部采用两组鞍式支座支撑，支座间距结合筒体长度与载荷分布计算确定，安装时需保证支座与基础预埋钢板贴合紧密，一侧支座设置长圆孔以补偿筒体热胀冷缩产生的位移，避免热应力对壳体和接管造成损伤。设计阶段优先考虑制糖介质的特性，过流部件的圆角与坡度设置避免介质滞留死角，减少糖分沉积与微生物滋生风险；法兰密封面选用适配中低压工况的型式，密封垫片可根据介质温度与腐蚀性选配，保证长期运行无泄漏。换热管束采用标准管间距排布，既保证充足的换热面积，又预留足够的清洗通道，可采用机械清洗或化学清洗方式去除管内壁积垢。整体外形尺寸结合处理量与换热面积匹配，安装边界需预留端部抽管空间与侧面操作空间，满足日常维护时的拆装作业要求，设备重心位于两组支座之间，运行稳定性良好，可适配连续化制糖生产线的长期运行需求。
