航空航天用多孔连接支架结构设计

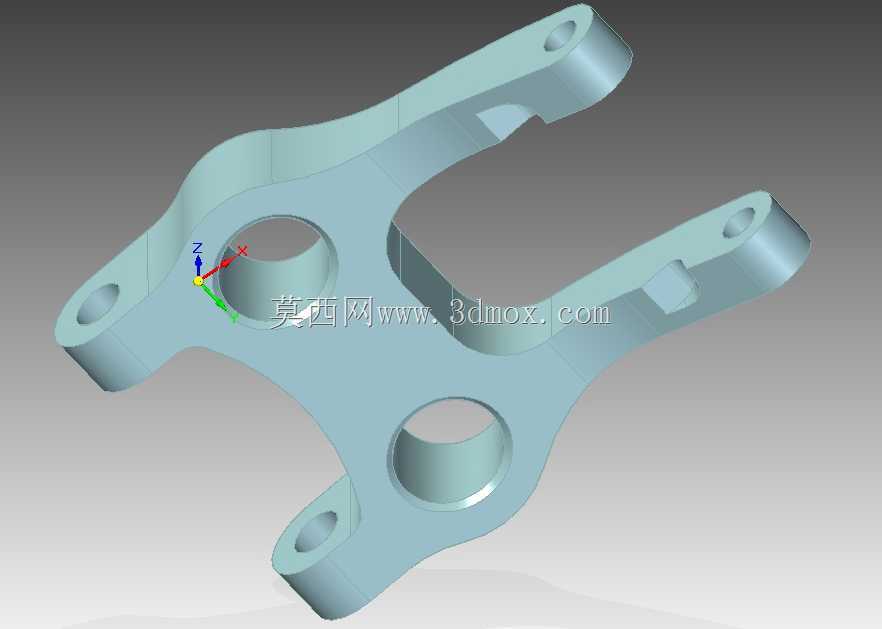

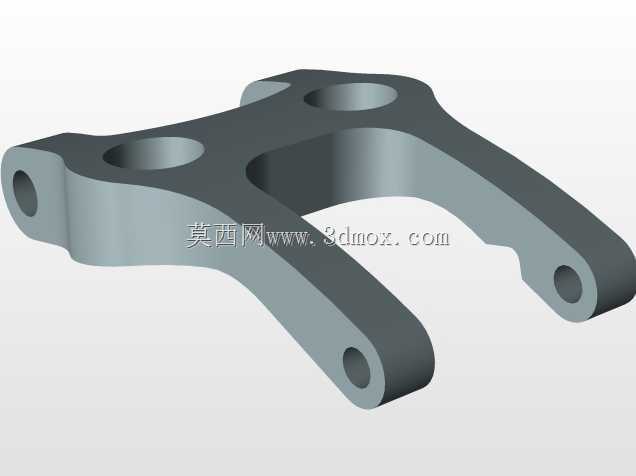

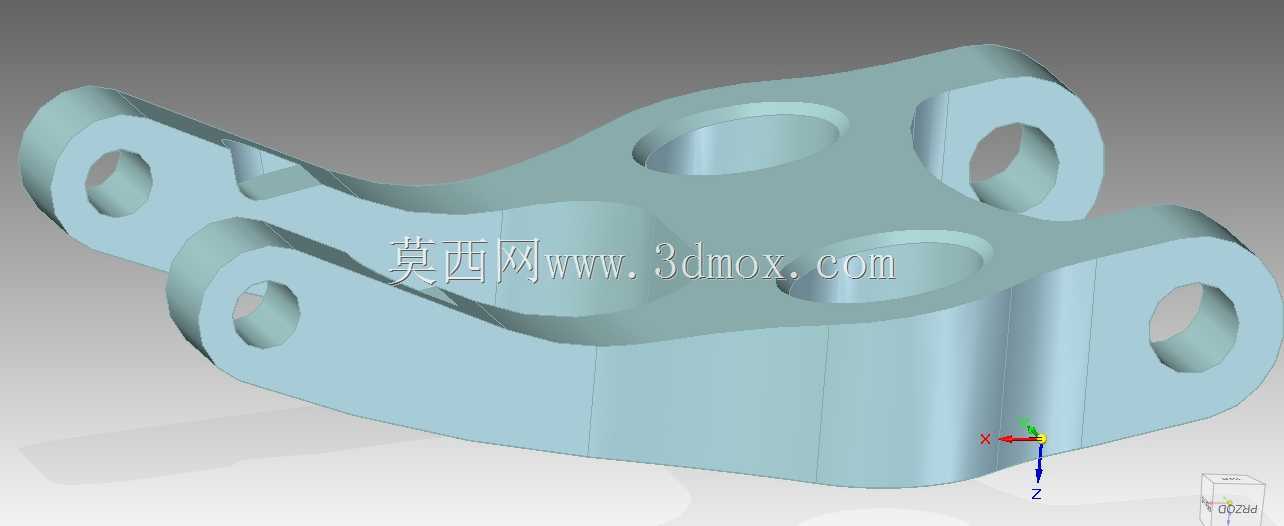

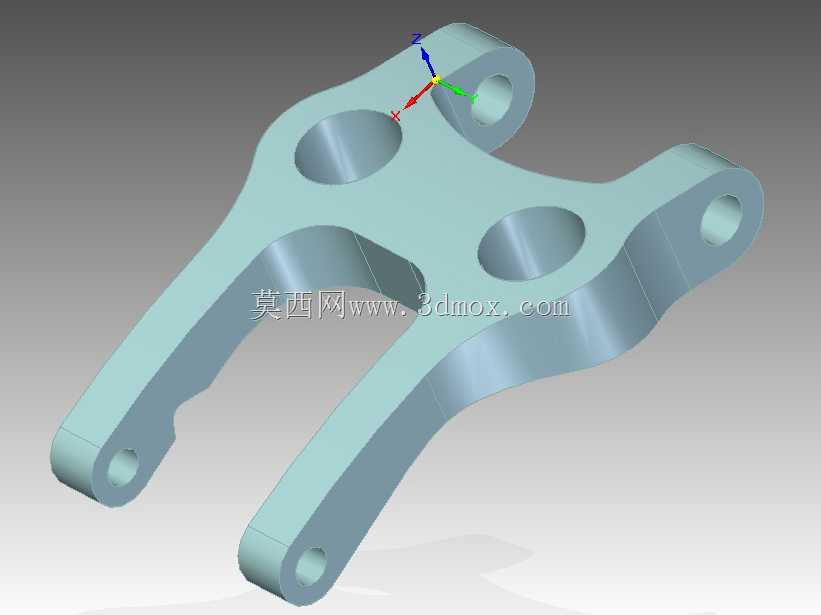

这款支架属于航空航天装备领域的承力连接构件，主要应用于机载设备与机身框架的衔接部位，承担分散载荷、固定机载功能模块的作用，在飞行工况下需要承受交变振动、瞬时过载带来的复合应力，因此结构设计上优先考虑了应力分布均匀性与安装适配性。从结构形态来看，整体采用一体化铣削成型的构型，主体为变截面弧形过渡基体，避免直角结构带来的应力集中问题，基体上分布的多个同轴度严格控制的通孔，分别对应不同规格的连接紧固件，其中大尺寸通孔用于主承力路径的螺栓穿装，周边分布的小尺寸孔位用于辅助定位与次级构件连接，各孔位的孔口均做了倒角处理，既可以避免安装时刮伤紧固件镀层，也能降低孔口边缘的应力集中系数。设计过程中首先梳理了安装边界的约束条件：支架的底部贴合面为安装基准面，需要与机身预装的安装座完全贴合，因此贴合面的平面度公差控制在0.05mm以内，保证安装后不会出现附加安装应力；两侧伸出的耳片结构带有同轴安装孔，用于铰接外部连杆类构件，耳片的厚度经过载荷校核，能够满足极限过载下的剪切强度要求，耳片与主体的衔接位置采用大圆角过渡，避免长期交变载荷下出现疲劳裂纹。在功能特性上，这款支架摒弃了传统拼接式支架的焊接结构，采用一体化构型减少了连接环节的失效风险，整体重量相较于同载荷等级的钢制支架降低40%左右，符合航空航天装备的轻量化设计要求。各安装孔的位置度公差经过反复校核，既能够保证安装时的互换性，也能避免过约束安装带来的构件变形。实际应用中，这类支架不需要额外的调整垫片即可完成装配，安装时按照对角线顺序逐步拧紧紧固件，即可保证各连接点的受力均匀，在日常维护中也不需要特殊的工装即可完成拆装更换。从结构细节来看，支架的非安装面做了均匀的壁厚处理，既避免了厚大截面带来的材料浪费与重量冗余，也防止加工过程中出现壁厚不均导致的变形问题，基体内部的弧形加强构型顺着主应力迹线布置，能够在不增加额外重量的前提下提升整体的抗弯、抗扭刚度，在振动工况下不会出现共振问题，保证连接的机载设备运行稳定性。
