轻量化镂空式机械连接支撑支架结构

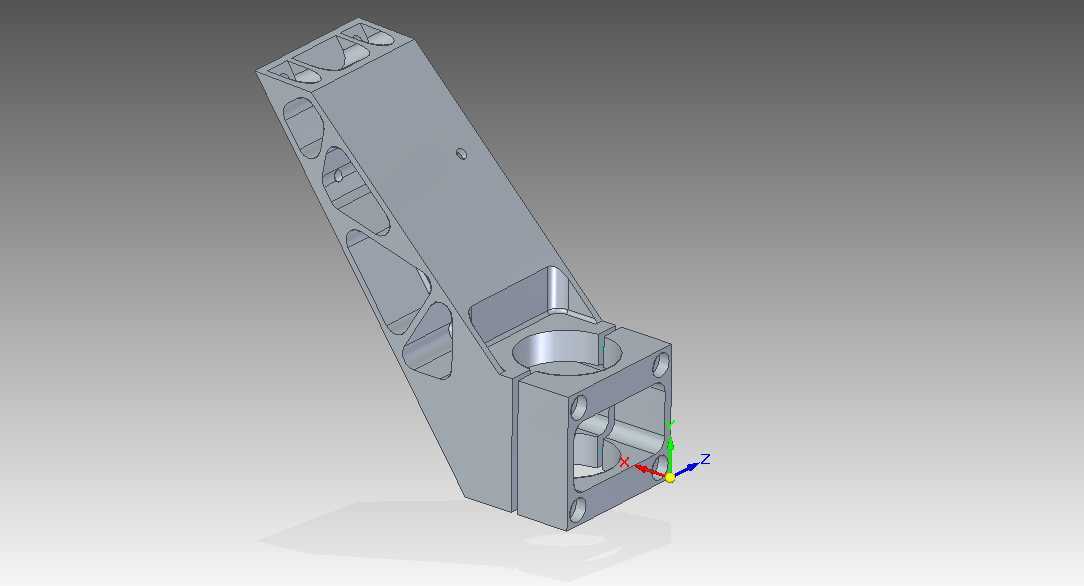

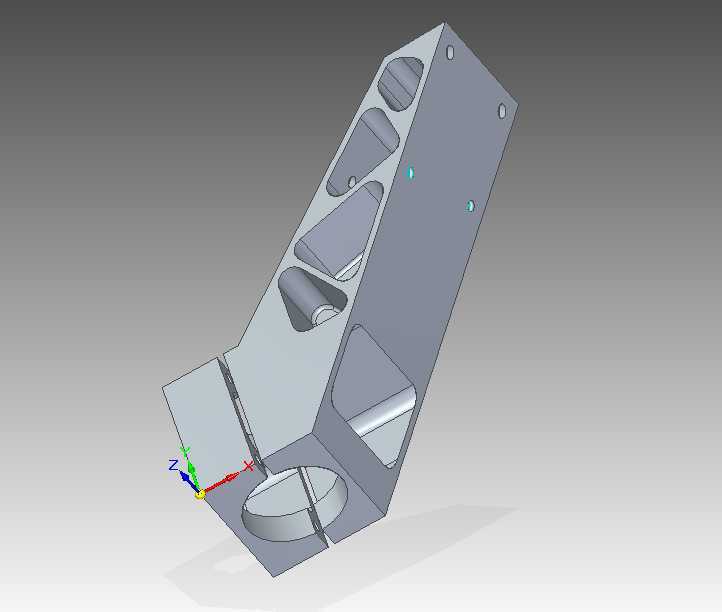

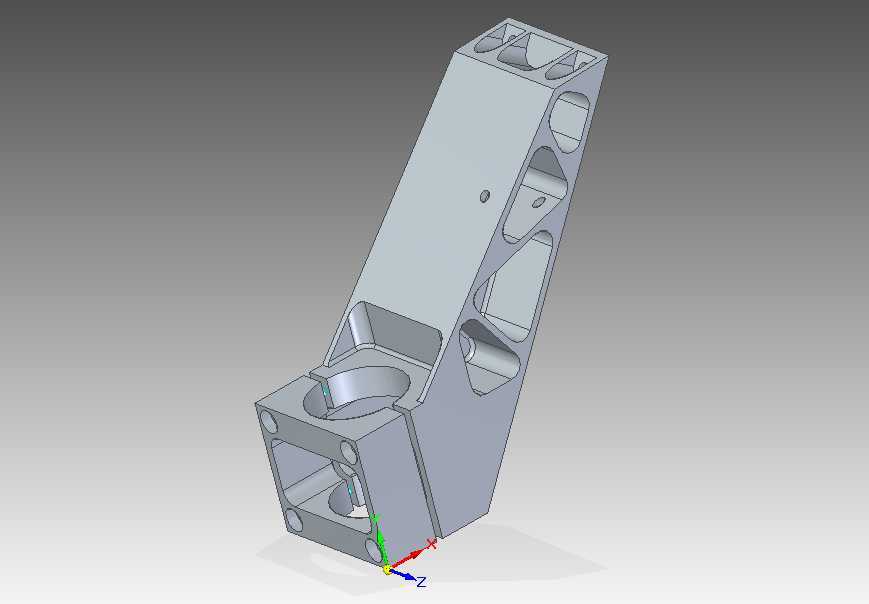

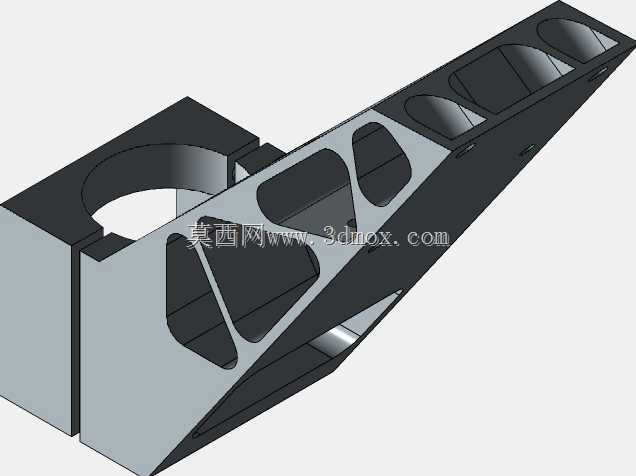

这类带镂空减重结构的支撑支架，多应用在自动化生产线的工位辅件安装、小型专用设备的功能模块挂载场景中，核心作用是为相邻的传动组件、检测元件或者执行端头提供稳定的安装基准，同时抵消设备运行过程中产生的小幅振动偏移，避免挂载部件因为长期受交变载荷出现连接松动。从结构设计逻辑来看，整体采用长条形异型截面构型，一端设置带开口的轴孔结构，可直接套接在对应直径的导向光轴或者支撑圆管上，开口处预留的锁紧间隙能够通过紧固件实现抱紧固定，不需要额外加工轴端定位台阶，适配现场安装时的位置微调需求；主体段排布的多组三角形镂空槽，是在保证整体抗弯截面模量满足载荷要求的前提下，尽可能削减构件自身重量，降低对安装基座的负载压力，同时镂空结构也能减少设备运行时的积尘，方便日常运维清理。支架的侧面和上端面预留了多组不同间距的安装螺纹孔，可兼容不同规格的传感器安装支架、小型气动元件或者管线固定座的安装需求，不需要现场二次打孔加工，降低现场改造的工作量。设计过程中需要重点关注轴孔中心到各安装面的形位公差，尤其是安装面与轴孔轴线的平行度、相邻安装孔的位置度，避免安装后挂载部件出现偏斜，影响设备运行精度；壁厚的设置需要结合实际挂载重量核算，镂空槽的过渡位置全部采用圆角过渡，避免应力集中导致支架受冲击载荷时出现开裂。安装边界方面，支架的轴孔适配直径需要与配套的支撑轴径保持严格公差配合，抱紧开口的间隙控制在合理范围，既保证锁紧时的抱紧力足够，又不会因为锁紧量过大导致轴孔变形影响装配；整体安装后伸出端的长度需要控制在抗弯强度允许的范围内，避免挂载重量过大时支架端部出现下挠变形。这类支架的结构构型也可根据实际安装场景调整安装孔的排布位置，在非标自动化设备的定制化设计中，这类兼顾减重与安装灵活性的支撑结构应用十分广泛，能够有效缩短非标设计的周期，减少重复建模的工作量。
