多田野GR350XL越野轮胎起重机三维设计

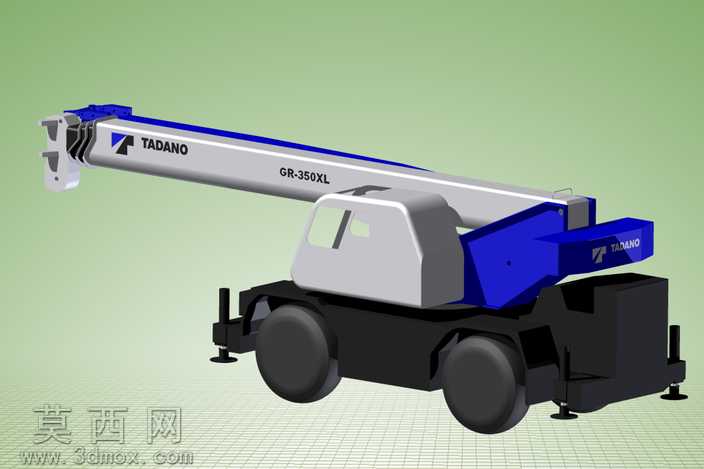

本作品为多田野GR350XL越野轮胎起重机的三维建模设计成果，建模过程依托Autodesk Inventor平台完成，整体遵循实车1:1比例还原设计逻辑，完整复现了该款越野起重机的核心结构与外观特征。建模阶段首先从整车底盘系统入手，精准还原了越野轮胎起重机特有的宽基越野轮胎、重载车桥结构，同时对四个可伸缩的液压支腿进行了参数化建模，支腿的支撑盘、伸缩臂段、铰接结构均按照真实机械结构做了拆分设计，能够直观展示支腿展开支撑时的受力结构形态。上车部分的建模重点围绕回转机构、驾驶室、伸缩吊臂、配重块四大模块展开：回转支承结构做了简化但保留了核心连接特征，清晰呈现上下车的回转连接关系；驾驶室采用曲面建模方式还原了实车的流线型外观，对车窗轮廓、驾驶室门框、顶部细节都做了精细化处理，还原了越野起重机驾驶室的防护式设计特征；伸缩吊臂作为核心作业部件，采用多段嵌套式结构建模，准确还原了吊臂的截面形态、臂头滑轮组结构、臂身标识位置，同时保留了吊臂变幅油缸的连接结构，能够直观展示吊臂变幅、伸缩的运动逻辑；车尾配重块按照实车的块式组合结构建模，还原了配重的安装位置与外形轮廓，清晰呈现整车作业时的配重平衡结构。材质与渲染阶段，针对不同部件匹配了对应的物理材质：底盘车架、支腿结构采用哑光黑色金属材质，还原工程设备的重载防锈漆面质感；吊臂主体采用银灰色金属漆面搭配蓝色装饰段，精准还原多田野品牌起重机的经典配色方案，臂身的品牌标识、型号标识采用贴图方式精准呈现；驾驶室采用浅灰色工程塑料搭配透明玻璃材质，玻璃材质添加了轻微反光与透明度参数，提升渲染真实感；轮胎采用黑色橡胶材质，添加了胎面纹理细节与轻微的粗糙质感，还原越野轮胎的真实触感；液压油缸部件采用亮面金属材质，区分缸筒与活塞杆的材质差异，提升结构辨识度。渲染场景采用浅绿渐变背景搭配网格地面，模拟工业设计展示的标准场景，通过三点布光方式突出整车的结构轮廓，避免阴影过重遮挡结构细节，同时在部件边缘添加了轻微的环境光遮蔽效果，强化各部件的装配层次关系。设计过程中重点考量了越野起重机的结构合理性，所有部件的装配关系均符合真实工程机械的设计逻辑，既保证了外观的高度还原，也保留了核心结构的可展示性，可用于起重机械结构教学、工程设备展示、作业场景模拟等多个场景，能够直观呈现越野轮胎起重机的整体构造与作业形态特征。
