0.5吨特种起重运行小车结构设计

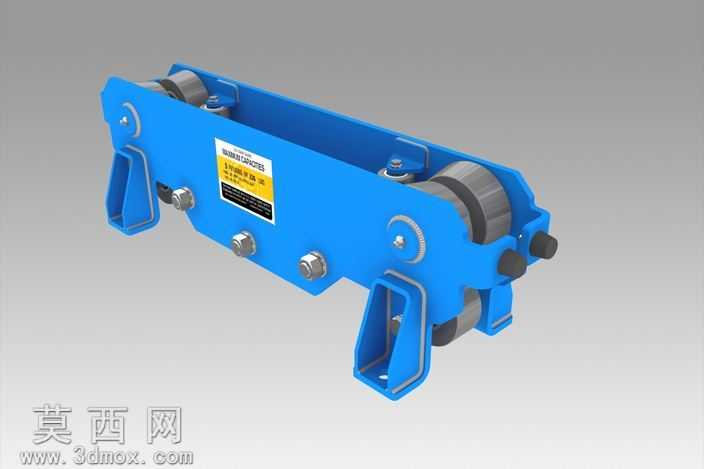

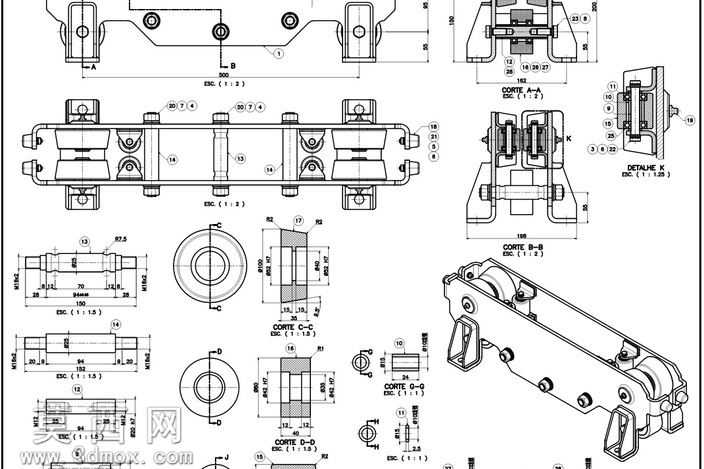

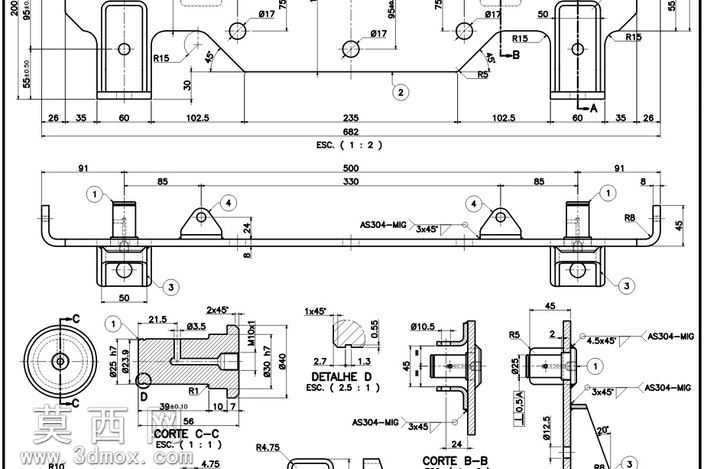

本模型为0.5吨特种起重运行小车，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循起重机械设计规范，对各零部件的装配关系、配合公差进行了完整还原，可直接用于结构校核、工程出图及二次设计。模型主体采用蓝色涂装的钢板焊接机架作为承载基体，机架通过折弯、焊接工艺形成箱型加强结构，在保证结构刚度的同时控制了整体自重，机架表面预留了多个螺栓安装位，用于固定行走轮组、缓冲装置及附属配件。行走机构采用双侧轮组布局，每组行走轮包含钢制滚轮、轮轴、轴承及密封端盖，滚轮踏面经过轮廓优化，可适配工字钢轨道的弧面接触要求，轮轴与机架之间采用螺栓紧固的连接方式，便于后期维护更换。机架侧面安装有聚氨酯缓冲块，可在小车运行至轨道端部时吸收碰撞冲击，避免刚性撞击对设备造成损伤；机架表面贴有警示标识与参数铭牌，还原了真实工业产品的标识设计细节。材质设置上，机架部分赋予了哑光蓝色金属漆材质，表面添加了细微的颗粒质感模拟工业喷涂效果；行走滚轮赋予高碳钢材质，调整了金属反光度与粗糙度参数，还原钢制机加工零件的表面质感；螺栓、销轴等标准件赋予镀锌金属材质，呈现亮银色金属光泽；缓冲块赋予黑色聚氨酯橡胶材质，设置了较低的反光度与较高的粗糙度，模拟橡胶材质的哑光特性。渲染阶段采用工作室三点布光方案，主光源从侧上方45度照射，突出机架的轮廓结构与螺栓细节，辅助光源补充暗部光照避免阴影死黑，背景采用渐变灰色背景突出主体模型，最终渲染效果清晰展现了小车的整体结构与各部件的装配关系。设计过程中重点考虑了小车的运行稳定性与承载安全性，对轮距、轴距参数进行了优化，保证0.5吨额定载荷下轮压分布均匀，机架的受力点均设置了加强筋结构，避免长期载荷下出现结构变形，各转动部件均预留了润滑注油位置，符合起重设备的日常维护要求。
